L'installation d'un système de climatisation gainable représente un investissement significatif dans le confort et la valeur de votre logement. Ces systèmes centralisés, conçus pour la discrétion, permettent de réguler la température de manière uniforme, tout en se faisant oublier. Le plénum, qu'il soit de reprise ou de soufflage, est une pièce maîtresse de ce réseau aéraulique complexe. Son rôle, sa structure et son choix sont essentiels pour garantir les performances optimales de votre installation CVC (Chauffage, Ventilation, Climatisation).
Le plénum est une composante fondamentale du réseau gainable. Il agit comme un connecteur entre l'unité intérieure du système (climatisation, ventilation, chauffage) et les réseaux de gaines qui distribuent l'air traité dans les différentes pièces. Son rôle ne se limite pas à une simple jonction ; il participe activement à la gestion des flux d'air et à l'amélioration des performances énergétiques globales du système.
La structure d'un plénum est généralement constituée d'un caisson, souvent fabriqué en acier galvanisé par les usines, et d'un ou plusieurs piquages. Ces piquages, qui peuvent être latéraux ou elliptiques, permettent le raccordement aux différentes gaines. Les caissons modernes sont majoritairement dotés d'une isolation acoustique, un aspect crucial pour maintenir le silence de fonctionnement du système.
Le plénum remplit deux fonctions principales :
En créant une chambre de décompression, le plénum de reprise favorise une distribution plus homogène de l'air, une étape non négligeable pour l'efficacité du système. Associé à la bouche d'extraction, il régule la circulation de l'air en termes de vitesse, d'intensité et de volume.
Le plénum de reprise est une pièce maîtresse dans le cycle de traitement de l'air d'un système gainable. Son rôle est de collecter l'air vicié ou chauffé des différentes zones de votre habitat pour le renvoyer vers l'unité intérieure où il sera traité.
Avant de pénétrer dans le plénum, l'air est capté par une grille de reprise. Cette dernière est le point d'entrée de l'air dans le circuit. Le rôle de la grille de reprise ou d'aspiration est de collecter une quantité d'air chaud ou froid afin de l'apporter à l'unité intérieure gainable pour être chauffée ou refroidie. La taille de cette grille doit être soigneusement calculée afin de pouvoir gérer un volume d'air convenable pour garantir une bonne mise en température et un bon confort thermique.

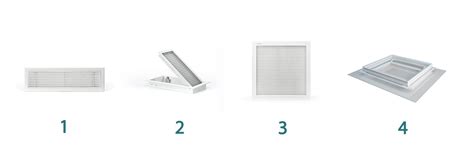

Plusieurs types de grilles de reprise existent, offrant des avantages esthétiques et fonctionnels :
L'installation de la grille de reprise est cruciale pour le bon fonctionnement du système. La climatisation gainable, pour bien fonctionner, a besoin d'aspirer le volume d'air des pièces traitées. Pour cela, il faut installer une ou plusieurs grilles de reprise. Concernant le nombre de grilles de reprise, on compte généralement une reprise pour un gainable jusqu'à 7kW, puis deux pour un gainable de plus de 7kW.
Le placement stratégique des grilles de reprise est également un facteur déterminant. Elles sont souvent installées dans les couloirs ou les halls d'entrée, zones où l'air circule le plus. Pour réduire le bruit, si le plénum de reprise est trop proche de l'unité, il est possible de réaliser des chicanes pour atténuer le son.
Le plénum de soufflage est la seconde composante essentielle du réseau aéraulique d'un système gainable. Il assure la distribution de l'air traité par l'unité intérieure vers les différentes zones de votre logement.
L'air traité est diffusé dans les pièces via des grilles de soufflage. Le choix de ces grilles et leur disposition influencent directement le confort thermique et acoustique.

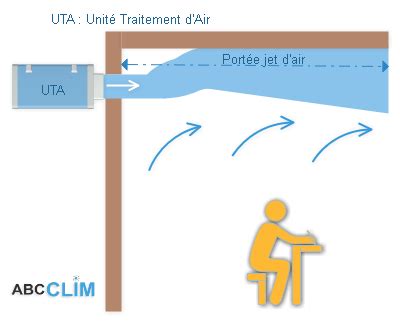

L'effet " Coanda " est un phénomène aéraulique propre au soufflage : la diffusion de l'air près d'une paroi horizontale, tel un plafond. La vitesse de l'air via une bouche ou une grille de soufflage crée une accélération et un " plaquage " du flux d'air contre le plafond. Le flux d'air se colle presque au plafond, entraînant également des flux d'air induits, dits par induction.
Il est important d'utiliser les registres centraux de votre plénum de soufflage pour les pièces les plus volumineuses, car ces registres auront un meilleur débit de soufflage.
Les bouches de soufflage doivent être placées stratégiquement pour assurer une diffusion d'air efficace et confortable. Elles sont idéalement positionnées devant les fenêtres pour créer un rideau d'air, évitant ainsi de souffler directement sur les occupants. Le plenum de soufflage est généralement fixé au plafond, maintenu par des griffes latérales, avec la grille fixée par-dessus à l'aide de clips.
Le choix du bon plénum dépend de plusieurs facteurs, notamment la configuration de votre installation et la surface des pièces à climatiser. Les kits HVAC, proposés par certaines enseignes, incluent souvent grille de reprise, plénum et filtres, simplifiant ainsi le processus d'acquisition.
La structure de votre caisson doit être adaptée à votre installation et à la surface de votre pièce.
Les fabricants proposent une large gamme de plenums universels prêts à poser, avec un nombre variable de sorties (piquages) et de diamètres différents. Par exemple, les modèles de Baillindustrie existent avec 3, 4, 5, 6, voire plus de sorties, dans des diamètres variés comme Ø 200 mm, Ø 160 mm, ou des combinaisons comme Ø 250-200-160 mm. Des marques comme Atlantic et OME proposent également des solutions spécifiques, parfois sur mesure, adaptées à des unités intérieures de différentes puissances (exprimées en kWatts) et marques (Daikin, Mitsubishi Electric, Hitachi).
Certains fabricants, comme OME, proposent des plenums sur mesure, en acier galvanisé isolé, avec un nombre de piquages modulable selon la taille et la puissance de l'unité intérieure compatible (par exemple, pour des systèmes de 3-6 kW, 7-9 kW, 10-13 kW, ou 14-18 kW). Ces solutions sur mesure garantissent une intégration parfaite avec votre équipement.
Des "packs plénum" sont également disponibles, combinant un plénum de soufflage et un plénum de reprise, souvent avec des registres motorisés pour un contrôle précis. Des marques comme Airzone proposent ces packs, conçus pour une intégration aisée avec des unités gainables de marques reconnues (Mitsubishi Electric, Hitachi, Daikin). Ces packs peuvent inclure des options comme une entrée pour la VMC.
L'isolation acoustique et thermique des plenums et des gaines est primordiale pour l'efficacité et le confort du système gainable.
Les caissons de plénum sont majoritairement dotés d'une isolation acoustique pour réduire le bruit généré par la circulation de l'air et le fonctionnement de l'unité intérieure. Cette isolation contribue au silence exceptionnel des systèmes gainables, où seule une partie discrète de l'installation est visible.

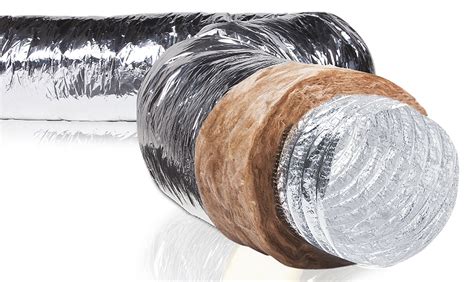

Les gaines souples isolées jouent un rôle crucial dans la prévention des pertes thermiques et le maintien de la qualité de l'air. Différents types de gaines sont disponibles :
L'étanchéité du réseau aéraulique est assurée par l'utilisation de scotch aluminium et de colliers lors du montage des gaines sur les plenums et les bouches. Il est impératif qu'aucune partie du circuit ne soit en contact direct avec l'air ambiant pour garantir l'efficacité du système.

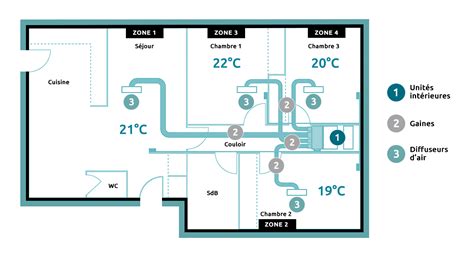

L'installation d'un système de climatisation gainable est un processus complexe qui nécessite l'intervention de professionnels qualifiés. L'unité intérieure, souvent dissimulée dans les combles ou un faux plafond, est connectée à un réseau de gaines discrètement intégré.
L'unité intérieure est généralement placée de manière stratégique, au centre des pièces à climatiser, ou dans les combles, un faux plafond, voire un sous-sol ou une buanderie isolée. Elle doit être parfaitement horizontale et positionnée de manière à permettre l'écoulement des condensats. L'accès pour la maintenance est un critère essentiel, justifiant parfois l'installation de trappes de visite ou l'utilisation de plafonds en dalles.
Le montage commence par la fixation des plenums sur l'unité intérieure, suivie du raccordement des gaines souples isolées. Ces gaines relient les plenums aux bouches de soufflage et de reprise. L'utilisation de scotch aluminium et de colliers est cruciale pour assurer l'étanchéité et l'isolation des gaines. Les diamètres des gaines de soufflage varient selon la taille des pièces : 160 mm pour les petites pièces (< 15 m²) et 200 mm pour les surfaces plus grandes.
L'alimentation électrique se fait par l'unité extérieure via un câble d'interconnexion. Les liaisons frigorifiques, opération délicate, doivent être réalisées par un professionnel pour éviter les fuites de fluide réfrigérant et garantir une connexion étanche. Les diamètres courants sont de 1/2" pour le gaz et 1/4" pour le liquide, avec des longueurs de liaisons standardisées.
La régulation d'un système gainable permet d'optimiser le confort et de réaliser des économies d'énergie. Différentes solutions existent, allant de la régulation simple à des systèmes connectés sophistiqués.
Un entretien régulier est la clé pour garantir la longévité et la performance de votre système gainable.
L'entretien courant peut être réalisé par l'utilisateur. Cela inclut le nettoyage ou le remplacement des filtres tous les deux ou trois mois, car des filtres encrassés bloquent le flux d'air, réduisent l'efficacité et augmentent la consommation. Il faut également vérifier que les grilles ne sont pas obstruées.
Une visite annuelle par un professionnel qualifié est recommandée pour identifier et résoudre les problèmes avant qu'ils ne s'aggravent. Un contrat d'entretien annuel peut prolonger la durée de vie du système et assurer son bon fonctionnement.
Le dépannage implique d'apprendre à identifier les problèmes courants comme le manque de refroidissement, les bruits inhabituels ou les fuites d'eau. Des solutions simples comme la réinitialisation du système ou le nettoyage des composants accessibles peuvent parfois suffire.
Le coût d'un climatiseur gainable est généralement plus élevé qu'un système à splits, en raison de la complexité de l'installation et de la main-d'œuvre qualifiée requise.
Le matériel seul peut coûter entre 1 000 et 8 000 €, tandis que l'installation complète, matériel et pose incluses, varie de 5 000 à 15 000 €. Les facteurs influençant le prix incluent la puissance de l'appareil, sa classe énergétique (A++, A+++), sa gamme, sa marque (Daikin, Mitsubishi Electric, Toshiba, Panasonic étant réputées), et la complexité du chantier (nécessité de créer des faux plafonds, par exemple).
Malgré son coût, l'installation d'une climatisation gainable peut être éligible à des aides financières :
Il est important de noter que le taux de TVA pour l'installation d'une pompe à chaleur air-air est de 20 %.
L'installation d'un système gainable est un vrai métier qui requiert un savoir-faire spécifique. Faire appel à des professionnels qualifiés est indispensable pour un fonctionnement optimal et sécurisé.
Un professionnel vous aidera à choisir le bon modèle, réalisera un bilan thermique complet et assurera la pose du réseau aéraulique, les raccordements électriques et frigorifiques, ainsi que les réglages précis. La manipulation des fluides frigorigènes est réservée aux techniciens habilités, possédant un certificat d'aptitude obligatoire.
Certaines entreprises proposent un accompagnement complet, gérant les petits travaux annexes (percement de murs, alimentation électrique, plâtrerie), offrant un interlocuteur unique pour l'ensemble du projet, des devis clairs et négociés, et un suivi rigoureux du chantier.
Il est fortement recommandé de demander plusieurs devis détaillés afin de comparer les offres et de trouver le meilleur équilibre entre le prix, les services inclus et les garanties.
L'installation d'une climatisation gainable est un projet qui, bien mené avec l'aide de professionnels compétents, garantira un confort thermique exceptionnel et une intégration discrète dans votre habitat. Le rôle du plénum, qu'il soit de reprise ou de soufflage, est central dans cette réussite, assurant la bonne circulation et le traitement efficace de l'air dans toutes vos pièces.
