L'optimisation de votre système de chauffage, surtout lorsqu'il s'agit d'un plancher chauffant, passe inévitablement par une régulation de température précise et réactive. Au cœur de cette régulation se trouvent les sondes de température, dont les valeurs de résistance, souvent exprimées en 10k ou 2k Ohms, déterminent la précision et l'efficacité de votre système. Cet article explore le rôle crucial de ces sondes, les différents types disponibles, et comment elles s'intègrent pour offrir confort et économies d'énergie, en se concentrant spécifiquement sur les applications pour thermostats de plancher chauffant.
Une sonde de température est un composant essentiel dont la fonction principale est de mesurer la température dans un environnement donné, qu'il s'agisse de l'air, d'un liquide ou d'une surface. Son élément de détection interne, souvent une thermistance, est conçu pour varier sa résistance électrique en fonction de la température ambiante. Cette variation de résistance est ensuite interprétée par un appareil de mesure ou un régulateur, comme un thermostat, pour ajuster le fonctionnement du système de chauffage.
Dans le contexte d'un plancher chauffant, la sonde joue un rôle de détective thermique. Elle alerte le thermostat sur la température actuelle, qu'il s'agisse de la température de l'air ambiant de la pièce ou, plus spécifiquement pour les planchers chauffants, de la température du sol lui-même. Cette information est vitale pour que le thermostat puisse prendre des décisions éclairées quant à l'activation ou la désactivation du système de chauffe. Le principe de fonctionnement s'apparente à une boucle de rétroaction : la sonde mesure, le thermostat réagit, et le système ajuste pour atteindre la consigne désirée.
Il existe plusieurs technologies de sondes de température, chacune avec ses spécificités. Pour les thermostats de plancher chauffant, deux types sont particulièrement pertinents : les thermistances et, dans une moindre mesure pour le contrôle direct de la température du sol, les sondes de température à résistance (RTD).
Les thermistances sont le choix le plus courant pour les sondes de température dans les thermostats résidentiels, y compris ceux destinés aux planchers chauffants. Elles sont classées en deux catégories principales :
Thermistance à Coefficient de Température Négatif (CTN) : Pour une CTN, la valeur ohmique de la sonde diminue lorsque la température augmente. C'est le type le plus fréquemment utilisé dans les thermostats de plancher chauffant. Une sonde 10k signifie qu'elle a une résistance de 10 000 Ohms à une température de référence spécifiée (souvent 25°C). Si vous trouvez une sonde 2k, cela indique une résistance de 2 000 Ohms à la même température de référence. La valeur de résistance sera donc plus basse dans une pièce chaude et plus élevée dans une pièce froide.
Thermistance à Coefficient de Température Positif (CTP) : Inversement, pour une CTP, la valeur ohmique augmente lorsque la température augmente. Bien que moins courante pour la mesure de température ambiante ou du sol, elle peut être utilisée dans des applications de sécurité, par exemple pour détecter une surchauffe.
Les thermistances offrent une excellente précision sur une plage de température relativement étroite, typiquement entre -40°C et +300°C, ce qui est largement suffisant pour les applications de chauffage domestique. Elles se distinguent également par un temps de réponse rapide, permettant au thermostat de réagir promptement aux changements de température.

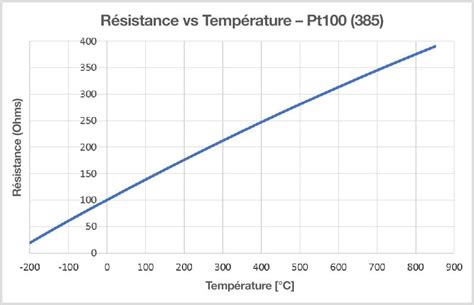

Les sondes RTD, comme la sonde Pt100 ou Pt1000, sont connues pour leur très haute précision et leur stabilité sur une large plage de températures (-200°C à +600°C). Elles fonctionnent sur le principe que la résistance d'un matériau conducteur (souvent du platine) varie de manière linéaire avec la température. Bien que très performantes, leur coût plus élevé et leur temps de réponse généralement plus lent les rendent moins courantes pour les thermostats de plancher chauffant résidentiels, où les thermistances offrent un excellent rapport performance-prix.
Les thermocouples sont utilisés pour mesurer des températures extrêmes, allant jusqu'à plus de 1000°C. Ils sont constitués de deux métaux différents dont la jonction produit une petite tension électrique qui varie avec la température. Leur application principale se situe dans l'industrie lourde, les fours, ou les systèmes de haute température, et ne sont généralement pas adaptés aux thermostats de plancher chauffant.
La question de savoir s'il faut opter pour une sonde 10k ou 2k pour un thermostat de plancher chauffant dépend principalement de la compatibilité avec le thermostat lui-même. Les fabricants spécifient la valeur de résistance de la sonde que leur appareil est conçu pour lire. Il est impératif de choisir une sonde dont la valeur de résistance nominale (par exemple, 10k Ohms) correspond à celle attendue par le thermostat.
La sonde de température est un composant clé, mais elle ne fonctionne pas en vase clos. Elle s'intègre dans un écosystème plus large pour assurer une régulation optimale du plancher chauffant.
Le thermostat est l'appareil qui reçoit les informations de la sonde (et potentiellement d'autres capteurs, comme une sonde extérieure). Il compare cette information à la température de consigne souhaitée par l'utilisateur et envoie des commandes au système de chauffage.

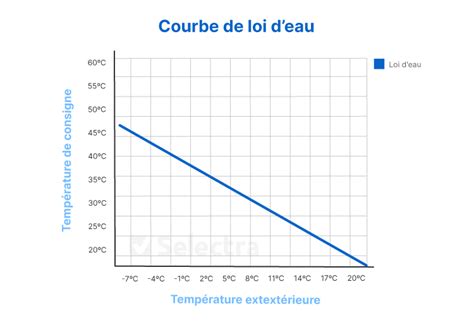

La sonde extérieure, lorsqu'elle est utilisée en complément d'un thermostat d'ambiance, permet de réguler la chaudière selon la "loi d'eau". Ce principe consiste à adapter la température de l'eau circulant dans le plancher chauffant en fonction de la température extérieure. Plus il fait froid dehors, plus l'eau doit être chaude pour maintenir une température intérieure stable. Inversement, par temps doux, une température d'eau plus basse suffit.
En combinant les données de la sonde extérieure (température extérieure) et de la sonde de plancher ou d'ambiance (température intérieure), le système peut anticiper les besoins de chauffage. Par exemple, si la température extérieure chute rapidement, le système augmentera proactivement la température de l'eau avant que la température intérieure ne commence à baisser de manière significative. Cette anticipation assure un confort thermique constant et évite les cycles de chauffe et de refroidissement inutiles, réduisant ainsi les pertes d'énergie.

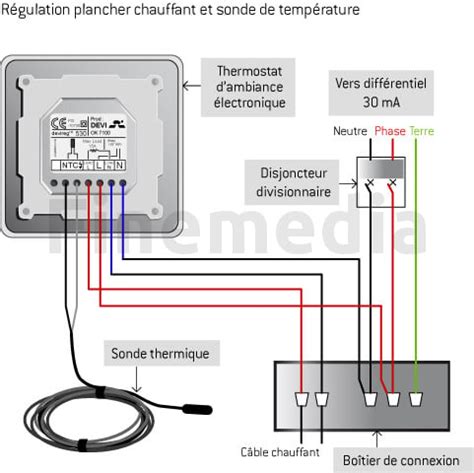

Le bon fonctionnement d'une sonde de température, qu'elle soit extérieure ou une sonde de plancher, dépend de son emplacement.
Le plancher chauffant, qu'il soit hydraulique (utilisant de l'eau chaude) ou électrique, est reconnu pour son efficacité énergétique. Selon l'Ademe, il peut permettre des économies de chauffage allant jusqu'à 15 %. Cette performance est due à sa grande surface de diffusion de chaleur, qui permet une montée en température progressive et homogène, ainsi qu'à son inertie thermique.
Cependant, pour exploiter pleinement son potentiel d'économies, une régulation fine est indispensable. C'est là qu'intervient le rôle d'un thermostat performant, couplé à des sondes de température précises (souvent des sondes 10k ou 2k pour les systèmes hydrauliques).
L'association d'un plancher chauffant avec des sondes de température de qualité et un thermostat adapté offre de multiples avantages :
L'installation d'une sonde de température et de son thermostat associé doit être réalisée avec soin.
En résumé, le choix entre une sonde de température 10k ou 2k pour un thermostat de plancher chauffant est avant tout une question de compatibilité avec le thermostat lui-même. Ces sondes, en mesurant précisément la température, sont le pilier d'une régulation efficace, permettant au plancher chauffant de délivrer tout son potentiel de confort et d'économies d'énergie. L'association avec un thermostat programmable ou connecté, et potentiellement une sonde extérieure pour la loi d'eau, transforme un système de chauffage performant en une solution intelligente et économe.
