La carte mère, ou carte électronique, est le cerveau de votre climatiseur Mitsubishi. Elle orchestre toutes les fonctions de l'appareil, de la régulation de la température à la communication entre les unités intérieure (UI) et extérieure (UE). Lorsqu'elle dysfonctionne, c'est tout le système qui est paralysé. Ce guide explore en détail le fonctionnement de cette pièce maîtresse et propose des pistes de dépannage pour les problèmes courants rencontrés avec les climatiseurs Mitsubishi Electric.

Le Rôle Central de la Carte Électronique

La carte électronique de votre climatiseur Mitsubishi est une pièce complexe qui assure la gestion globale de l'appareil. Elle reçoit les informations des capteurs (température, pression, etc.), interprète les commandes de la télécommande, et dialogue avec l'unité extérieure pour ajuster le fonctionnement du compresseur, du ventilateur et des volets d'air. Elle est également responsable de la distribution de l'alimentation électrique aux différents composants.

Schéma simplifié d'une carte électronique de climatiseur

L'unité intérieure (UI) est généralement alimentée en 220V AC par le secteur. Cette alimentation est ensuite transformée et régulée pour fournir les différentes tensions continues nécessaires au fonctionnement des composants électroniques. Le microprocesseur (microP) est le cœur de cette carte, exécutant le logiciel qui contrôle l'ensemble des opérations.

La communication entre l'unité intérieure et l'unité extérieure s'effectue via un fil dédié, souvent de couleur rouge, qui transmet les données de fonctionnement et les codes d'erreur. Tant que l'UI n'est pas en demande de chaud ou de froid, le 220V AC n'est pas appliqué aux borniers de l'UE, préservant ainsi l'énergie.

Symptômes d'une Carte Électronique Défaillante

Une carte électronique défaillante peut se manifester de diverses manières, rendant le diagnostic initial parfois complexe. Parmi les symptômes les plus fréquents, on retrouve :

  • Arrêts intempestifs de l'appareil : Le climatiseur s'arrête sans raison apparente, puis peut redémarrer seul ou nécessiter une réinitialisation manuelle.
  • Codes d'erreur affichés : Les unités intérieures modernes affichent souvent des codes d'erreur sur leur panneau d'affichage ou via des clignotements de LEDs (par exemple, une LED rouge clignotant 6 fois, indiquant un problème avec la carte électronique de l'UI ou de l'UE).
  • Absence de réaction aux commandes : L'appareil ne répond plus à la télécommande, ou certaines fonctions ne s'activent pas.
  • Bruits inhabituels : Des bruits anormaux, tels qu'un sifflement aigu, peuvent émaner de l'unité extérieure, souvent signe d'un problème d'alimentation ou de surconsommation.
  • Problèmes de démarrage : Le ventilateur peut démarrer et s'arrêter de manière répétée, ou le compresseur ne démarre pas du tout.
  • Dysfonctionnements des modes de fonctionnement : L'appareil ne parvient pas à passer du mode froid au mode chaud, ou inversement, ou ne maintient pas la température désirée.
  • Ventilateur extérieur bloqué ou erratic : Dans certains cas, le ventilateur de l'unité extérieure peut ne pas tourner du tout, ou tourner de manière intermittente.

Panneau d'affichage d'une unité intérieure avec un code d'erreur

Diagnostic et Mesures Électriques : Une Approche Méthodique

Le dépannage d'une carte électronique Mitsubishi requiert une approche rigoureuse et l'utilisation d'outils de mesure appropriés.

1. La Sécurité Avant Tout

Avant toute intervention, il est primordial de couper l'alimentation électrique de l'appareil pour éviter tout risque d'électrocution. La haute tension présente dans les condensateurs peut persister même après la coupure du secteur. Laissez l'appareil débranché pendant un certain temps pour permettre leur décharge.

2. Inspection Visuelle

Une première étape consiste en une inspection visuelle minutieuse de la carte électronique. Recherchez des signes évidents de dommages tels que :

  • Composants brûlés ou noircis : Condensateurs gonflés, résistances décolorées, circuits intégrés endommagés.
  • Traces de corrosion ou d'oxydation : Particulièrement autour des connecteurs et des soudures.
  • Pistes de circuit imprimé endommagées : Fissures, ruptures ou surchauffe des pistes.
  • Composants dessoudés ou mal fixés.

Carte électronique avec un condensateur gonflé

3. Mesure des Tensions

Les mesures de tension sont cruciales pour identifier les zones défaillantes.

  • Haute Tension : Après avoir rebranché l'appareil et mis sous tension, mesurez la tension continue entre les bornes P et N, ou sur les gros condensateurs. Vous devriez normalement obtenir une tension supérieure à 300V DC (typiquement 1.4 fois la tension secteur AC). Par exemple, avec un secteur à 230V AC, vous devriez avoir environ 322V DC. Il est important de mesurer également la tension secteur AC en entrée de l'unité extérieure pour évaluer sa qualité.

  • Basses Tensions : La carte d'alimentation intègre souvent des régulateurs de tension (par exemple, des régulateurs de la série 78xx, comme le 7805 pour 5V, ou d'autres fournissant 12V, 15V, etc.). Ces régulateurs fournissent les tensions continues nécessaires au fonctionnement du microprocesseur et des autres composants. Il est essentiel de mesurer la tension de sortie de ces régulateurs (généralement entre la broche de droite et la broche centrale, qui est le 0V). Si un régulateur est défaillant, sa tension de sortie peut s'écrouler ou être inexistante.

    • Important : Pour les mesures de tension appliquées au compresseur, il est recommandé d'utiliser un voltmètre à aiguille. Les multimètres numériques modernes peuvent interpréter de manière erronée les tensions "hachées" générées par les variateurs de fréquence (PWM), donnant des lectures trompeuses.

4. Test des Composants Clés

  • Diode de Redressement : La diode de redressement (ou le pont de diodes) convertit le courant alternatif du secteur en courant continu. Un test en mode diode sur un multimètre est utile. Courant coupé, vous devez lire une valeur (environ 500mV) dans un sens et aucune continuité dans l'autre sens. Une diode en court-circuit peut provoquer une surconsommation et affecter l'alimentation.
  • Régulateurs de Tension (78xx) : Testez les régulateurs de tension en mode diode ou en mesurant leur tension de sortie sous tension. Si un régulateur chauffe anormalement ou ne délivre pas la tension attendue, il est probablement défectueux. Il est parfois nécessaire de les dessouder pour un test précis.
  • Relais : Les relais commutent des courants plus importants, par exemple pour activer le compresseur ou le ventilateur. Vérifiez s'ils collent à la mise sous tension (après 3 secondes du démarrage, par exemple, si le système est opérationnel). Un relais dont la bobine est défectueuse ou qui a des contacts soudés ou usés peut empêcher le bon fonctionnement de l'appareil. Il est important de noter la puissance nominale des relais (par exemple, 5A ou 20A) car cela peut indiquer leur rôle et la charge qu'ils gèrent.
  • Condensateurs Électrolytiques : Vérifiez visuellement si les condensateurs électrolytiques sont gonflés, qui est un signe de défaillance. Un test de résistance ou de capacité peut être effectué avec un multimètre adapté.
  • IPM (Intelligent Power Module) : L'IPM est un composant clé du circuit d'alimentation du compresseur. Il est possible de tester la santé des sorties de l'IPM, courant coupé, en utilisant le mode test de diode sur les 3 sorties par rapport à P et N. Vous devriez lire environ 500mV dans un sens et rien dans l'autre. Il faut effectuer ces mesures dans les deux sens (par rapport à P et par rapport à N).

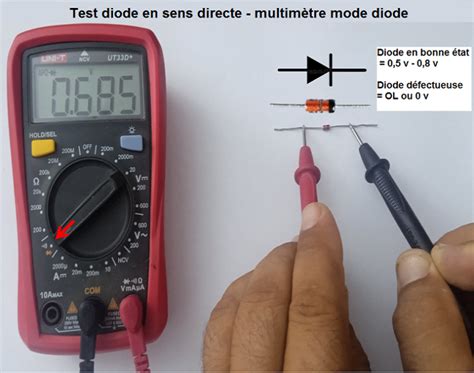

Multimètre en mode test de diode

5. Le Rôle du "PAM Circuit"

Le "PAM Circuit", également connu sous le nom de PFC (Power Factor Correction), est un circuit intégré à la carte mère. Son rôle est de lisser la haute tension et de faire en sorte que le climatiseur se comporte comme une charge résistive vis-à-vis du réseau électrique. Cela améliore l'efficacité énergétique et réduit les perturbations du réseau. Bien que sa déconnexion puisse aider à isoler d'autres problèmes, il est généralement nécessaire pour le bon fonctionnement optimal de l'appareil.

Interleaved Power Factor Correction

Cas Spécifiques et Pistes de Dépannage

Problème de Surconsommation et Bruit Aigu

Un bruit aigu provenant de l'alimentation peut indiquer que celle-ci fonctionne à une fréquence audible, alors qu'elle devrait être ultrasonique. Cela est souvent causé par une surconsommation. Une diode de redressement défectueuse, un condensateur en court-circuit, ou un régulateur de tension défaillant peuvent être à l'origine de cette surconsommation. La mesure de la résistance entre le 0V et la sortie d'un régulateur suspect peut révéler un court-circuit (par exemple, 36 Ohms, qui à 5V, implique une consommation de 140mA). Si ce court-circuit provient du microprocesseur, la réparation peut être compromise.

Problème de Régulateur 7805

Si un régulateur 7805 ne délivre que 0.25V en sortie, et qu'après test sur table avec une alimentation externe, il chauffe rapidement et délivre 10.5V au lieu des 5V attendus, il est clairement défectueux. Il est crucial de s'assurer de la polarité de l'alimentation lors des tests pour éviter de le griller. De plus, la présence d'un autre régulateur identique à proximité peut être étrange, mais il est possible qu'ils alimentent différentes sections de la carte.

Cartes Électroniques Indisponibles ou Coûteuses

Dans certains cas, les fabricants ne proposent plus de cartes électroniques de remplacement, ou celles-ci sont excessivement chères. La réparation de la carte défectueuse devient alors une alternative économique et écologique. Les professionnels de la réparation de cartes électroniques peuvent diagnostiquer et remplacer les composants défectueux, même sur des modèles anciens. Le coût de réparation se situe généralement entre 220€ et 380€ hors diagnostic.

Corrosion sur le Circuit Imprimé

La corrosion sur les pistes du circuit imprimé, souvent due à l'humidité ou à des infiltrations, peut entraîner des coupures ou des courts-circuits. Il est important de vérifier la continuité des pistes dans les zones affectées avec un multimètre.

La Réparation de Cartes Électroniques : Une Solution Viable

Face à la complexité croissante des climatiseurs et au coût des pièces de rechange, la réparation de cartes électroniques gagne en popularité. Les entreprises spécialisées disposent de bancs de test adaptés et de techniciens formés pour diagnostiquer et réparer une large gamme de cartes, y compris celles des climatiseurs Mitsubishi Electric.

Avantages de la réparation :

  • Économique : Souvent moins coûteux que le remplacement par une carte neuve.
  • Écologique : Permet d'éviter la mise au rebut prématurée des composants.
  • Rapide : Permet une remise en service plus rapide de l'appareil.
  • Alternative pour les pièces obsolètes : Permet de réparer des équipements dont les pièces ne sont plus fabriquées.

Lorsqu'un composant est remplacé, il est généralement garanti pour une période donnée (par exemple, 1 an).

Conclusion Partielle

Le dépannage d'une carte mère de climatiseur Mitsubishi est un processus qui exige patience, méthode et des outils adéquats. Une compréhension approfondie du fonctionnement électronique de l'appareil, combinée à une approche systématique pour l'identification des pannes, est essentielle. Si vous n'êtes pas à l'aise avec ces manipulations, faire appel à un professionnel qualifié est la meilleure option pour garantir la sécurité et la longévité de votre équipement. L'expertise des techniciens spécialisés dans la réparation de cartes électroniques offre une solution fiable pour redonner vie à votre climatiseur Mitsubishi.
