L'intégration d'un module hydraulique trois voies dans un système de chauffage, particulièrement pour les planchers chauffants, représente une évolution significative dans la gestion de la température ambiante. Ces modules, conçus pour simplifier l'installation et intégrer des éléments de contrôle essentiels, gagnent en popularité. Leur principal avantage réside dans la capacité à mélanger l'eau chaude provenant de la source de chaleur (chaudière, pompe à chaleur) avec l'eau de retour du circuit de chauffage. Cette opération permet d'ajuster précisément la température de l'eau envoyée dans le plancher chauffant, garantissant un confort thermique optimal et évitant les surchauffes potentiellement dommageables pour les systèmes de chauffage basse température.

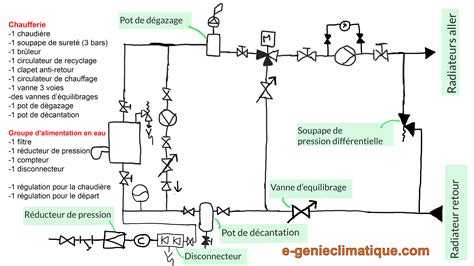

Un module hydraulique trois voies est fondamentalement un dispositif qui permet de réguler le débit et la température de l'eau circulant dans un système de chauffage. Il est composé, au minimum, d'une vanne trois voies et, souvent, d'un circulateur. La vanne trois voies agit comme un mélangeur. Elle reçoit l'eau chaude du circuit de production de chaleur et l'eau plus froide du retour du plancher chauffant. En fonction des besoins de température, elle mélange ces deux flux dans des proportions variables pour délivrer l'eau à la température désirée dans le circuit de chauffage au sol.
Les modules hydrauliques modernes sont de plus en plus utilisés car ils sont souvent pré-assemblés et étanches, prêts pour une installation directe. Cela évite les travaux complexes et chronophages sur site. La construction compacte de ces modules permet également d'économiser de l'espace d'installation. Une isolation EPP de haute qualité est souvent intégrée pour réduire les pertes de chaleur. Les possibilités de raccordement modulaires garantissent une large applicabilité, permettant de réaliser diverses configurations de système.
La vanne trois voies est l'élément clé du module hydraulique. Elle peut être manuelle ou motorisée.
La vanne trois voies manuelle : Une fois réglée, elle mélange une proportion d'eau en sortie de chaudière avec le retour du plancher chauffant. La température de l'eau envoyée dans le plancher va alors dépendre de la température de départ de la chaudière (loi d'eau) et de la température de retour du plancher chauffant. Dans ce scénario, le chauffage au sol est piloté par le circulateur dédié, ce qui entraîne des cycles avec et sans chauffage en fonction de l'hystérésis du thermostat. Alternativement, chaque circuit dans le sol peut être piloté avec des têtes individuelles sur le collecteur.
La vanne trois voies motorisée : Ce type de vanne est équipé d'un servomoteur qui ajuste la position de la vanne de manière automatique. Cela permet de réaliser une loi d'eau spécifique pour le chauffage au sol, indépendamment de celle de la chaudière principale. La vanne est alors pilotée en fonction de la température de départ et de retour du chauffage au sol, offrant une régulation plus précise. Le servomoteur, comme l'AHD20, peut s'installer directement sur la vanne trois voies. Ce régulateur permet de travailler avec une sonde extérieure (loi d'eau) pour une gestion climatique optimale. Il est également possible d'utiliser un thermostat filaire en BUS (RCD2) ou un thermostat contact sec (filaire ou radio). Le réglage est intuitif grâce à un clavier et un écran couleur. La possibilité de connecter une sonde de retour et de limiter la puissance du circuit de chauffage, ainsi qu'un système d'installation rapide et facile de type "clic" sur le boîtier, ajoutent à sa praticité.
Il est à noter que la vanne trois voies de certains modules est conçue avec des pattes de fixation permettant d'ajouter un servomoteur ultérieurement, offrant ainsi une flexibilité d'évolution du système.

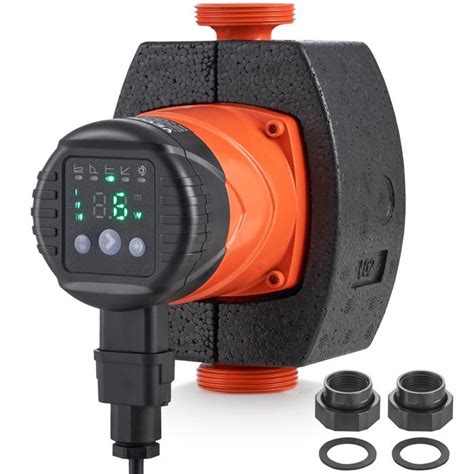

La consommation électrique d'un circulateur de chauffage n'est pas négligeable. Pour réaliser des économies réelles sur le long terme, l'utilisation d'un circulateur basse-consommation est fortement recommandée. Le circulateur est responsable de la mise en mouvement de l'eau dans le circuit de chauffage. Dans le cas d'un module hydraulique pour plancher chauffant, le circulateur tourne dès que la source de chaleur est active.
La régulation de la pompe dans ce type de kit peut varier. Si plusieurs circuits de chauffage au sol sont commandés par des têtes individuelles, il est recommandé de mettre le circulateur en mode pression constante. Cela assure une circulation d'eau adéquate dans tous les circuits, indépendamment de leur demande instantanée.
Certains modules hydrauliques sont vendus avec ou sans circulateur. Par exemple, le module hydraulique FLOWBOX HK 8180 est disponible en plusieurs modèles, avec ou sans circulateur intégré. Il est important de vérifier si le circulateur est inclus dans le set, car il peut être acheté séparément. La compatibilité du module hydraulique avec la pompe de circulation est également un point à considérer ; la plupart des modules sont conçus pour les pompes ayant une largeur de montage standard de 180 mm.
Le régulateur de chauffage est le complément essentiel du module hydraulique. Pour un contrôle optimal du moteur de vanne 3 voies, un régulateur climatique avec sonde extérieure est préférable. Ce type de régulateur permet d'ajuster la température de départ de l'eau en fonction de la température extérieure, suivant une "loi d'eau". Cette approche permet d'adapter le chauffage aux conditions météorologiques, optimisant ainsi le confort et les économies d'énergie.
Le régulateur AHD20, par exemple, est un moteur de vanne 3 voies qui intègre une régulation climatique. Il permet de définir la loi d'eau et de contrôler la température du circuit de chauffage au sol.
Le module hydraulique conçu pour le plancher chauffant et les radiateurs est souvent appelé module "double circuit". Son utilité principale réside dans la gestion des installations mixtes, où coexistent des systèmes de chauffage à basse température (plancher chauffant, nécessitant environ 25-30°C) et des systèmes à haute température (radiateurs, nécessitant souvent 50°C ou plus).
Dans une telle configuration, la chaudière ou la pompe à chaleur doit être capable de fournir les deux températures. Le module hydraulique à trois voies permet alors de "dédoubler" le circuit de chauffage principal. L'eau chaude de la chaudière, initialement à une température élevée (par exemple, 50-65°C pour les radiateurs), est mélangée avec l'eau de retour du plancher chauffant pour abaisser sa température à un niveau compatible avec le chauffage au sol.
C'est comme si l'on branchait un plancher chauffant sur un réseau de radiateurs existant. Le module hydraulique garantit que le plancher chauffant reçoit l'eau à la bonne température, sans risquer de le surchauffer.
L'installation d'un module hydraulique trois voies, bien que simplifiée par les modèles pré-assemblés, nécessite une compréhension des principes de fonctionnement. Le paramétrage de la loi d'eau est crucial. Normalement, la loi d'eau de la chaudière est paramétrée pour les radiateurs, car ce sont eux qui demandent la température la plus élevée. Pour le chauffage au sol, une vanne trois voies est donc nécessaire pour adapter cette température.
Le réglage initial de la vanne trois voies manuelle implique de trouver le bon équilibre entre l'eau chaude et l'eau de retour pour atteindre la température souhaitée. Pour une vanne motorisée, le réglage se fait via le régulateur, en définissant la loi d'eau appropriée.
Lorsque l'eau chaude entre dans le système de mélange, la pompe et la vanne sont initialement complètement ouvertes pour l'eau chaude. Après un certain temps de fonctionnement, lorsque la température atteint le niveau souhaité, la vanne est ajustée manuellement ou automatiquement à la position adéquate.
Pour une dalle en chape sèche avec une inertie assez faible, comme mentionné dans une situation spécifique, le choix d'une régulation précise est encore plus important pour éviter les variations de température trop rapides et inconfortables.
Le choix du module hydraulique doit être fait avec soin pour garantir le bon fonctionnement de l'installation. Des marques comme Nordic Tec (série GPN) proposent des modules pré-assemblés conçus pour les maisons individuelles et mitoyennes, offrant des économies de temps et de main-d'œuvre. D'autres fabricants, tels que Watts, proposent des modèles comme le Module Hydraulique FLOWBOX HK 8180, disponibles avec ou sans circulateur et parfois avec un thermostat d'ambiance intégré (filaire ou radio).
Pour les installations mixtes, des groupes de réglage hydraulique, comme le COMBIMIX de Watts, sont également disponibles, parfois sans circulateur. Il est conseillé de parcourir les rubriques dédiées au plancher chauffant eau sur les sites spécialisés, où l'on peut trouver non seulement les modules hydrauliques, mais aussi des thermostats, des collecteurs et divers accessoires de pose.
Il est important de dissiper certaines idées reçues concernant les systèmes de chauffage. Par exemple, l'idée que 50°C est une température appropriée pour un plancher chauffant est fausse. Les planchers chauffants fonctionnent idéalement avec de l'eau à des températures plus basses, généralement entre 25°C et 30°C, en fonction de l'isolation de la maison. Envoyer de l'eau trop chaude peut endommager le revêtement de sol et entraîner une surconsommation d'énergie.
De même, penser qu'un système de chauffage central à haute température peut directement alimenter un plancher chauffant sans adaptation est une erreur. La vanne trois voies est indispensable pour adapter la température de l'eau et assurer le bon fonctionnement et la longévité du plancher chauffant.
Enfin, la régulation du circulateur et de la vanne trois voies doit être coordonnée. Un circulateur qui tourne continuellement sans une régulation adéquate de la température peut entraîner une surconsommation et un inconfort thermique.
L'utilisation de modules hydrauliques trois voies pré-équipés, combinée à une régulation climatique et un circulateur basse-consommation, offre une solution efficace pour optimiser le confort thermique et réaliser des économies d'énergie significatives dans les installations de chauffage modernes, qu'elles soient dédiées au plancher chauffant ou mixtes.
