L'optimisation de la consommation d'énergie est devenue une priorité, tant pour des raisons économiques qu'environnementales. Dans cette quête d'efficacité, l'horloge modulaire s'impose comme un outil précieux pour automatiser le fonctionnement des appareils électriques, notamment les convecteurs, et ainsi réaliser des économies substantielles sur les factures d'électricité. Cet article explore en détail le fonctionnement, l'installation et les avantages de ces dispositifs, en démystifiant leur rôle au cœur de votre installation électrique.
Une horloge modulaire, également connue sous le nom d'interrupteur horaire, est un équipement essentiel qui s'intègre dans votre tableau électrique. Son rôle principal est de programmer avec précision les moments de mise en marche et d'arrêt de divers appareils électriques. Elle agit comme un automate, ouvrant et fermant un circuit électrique selon des plages horaires prédéfinies par l'utilisateur.
Cette fonctionnalité est particulièrement pertinente pour les équipements dont l'utilisation peut être décalée, comme les chauffe-eau, les pompes de piscine, les systèmes de chauffage ou encore les bornes de recharge pour véhicules électriques. En pilotant ces appareils durant les heures creuses, lorsque le tarif de l'électricité est plus avantageux, l'horloge modulaire permet de réduire significativement les coûts énergétiques. Elle offre une flexibilité supérieure par rapport aux contacteurs jour/nuit classiques, qui sont souvent limités aux plages horaires définies par le fournisseur d'énergie. L'horloge modulaire permet de définir des créneaux de fonctionnement personnalisés, même en dehors des heures creuses imposées.
Il existe plusieurs types d'horloges modulaires, chacun offrant des fonctionnalités et une complexité de programmation distinctes :
L'Horloge Numérique Programmable : Dotée d'un écran LCD, cette horloge offre une programmation plus fine et flexible. Elle permet des cycles journaliers ou hebdomadaires différenciés, avec la possibilité de créer jusqu'à 56 programmes distincts selon les modèles. Les horloges numériques sont plus compactes, occupant généralement seulement deux modules dans le tableau électrique. Leur prix varie de 80 à 150 €. Certains modèles avancés peuvent même être contrôlés à distance via Bluetooth ou une application smartphone, offrant une gestion centralisée de vos équipements.
L'Horloge Astronomique : Ce type d'horloge est particulièrement adapté pour le pilotage de l'éclairage extérieur. Elle calcule automatiquement les horaires de lever et de coucher du soleil en fonction de votre position géographique, éliminant ainsi la nécessité d'une programmation manuelle. Cependant, pour le pilotage de dispositifs comme les chauffe-eau ou les pompes de piscine, elle est moins pertinente que les modèles numériques ou analogiques.
Le choix entre ces différents types dépendra de vos besoins spécifiques en matière de programmation, de votre budget et de l'espace disponible dans votre tableau électrique. Les modèles à 1 canal sont suffisants pour piloter un seul appareil (comme un chauffe-eau), tandis que les modèles multi-canaux permettent de gérer plusieurs équipements indépendamment depuis le même module, optimisant ainsi l'espace et le coût d'installation.
L'installation d'une horloge modulaire dans un tableau électrique est une opération qui requiert rigueur et respect des normes de sécurité électrique. Il est impératif de couper l'alimentation électrique générale avant toute intervention et de vérifier l'absence de tension à l'aide d'un Vérificateur d'Absence de Tension (VAT).

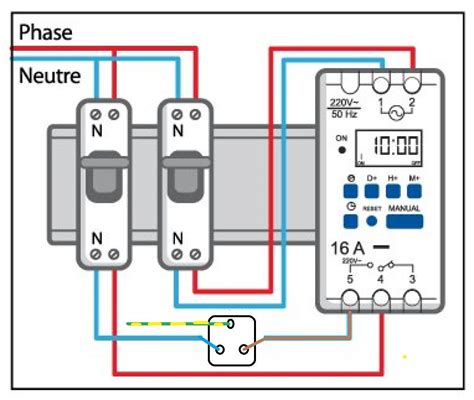

En règle générale, l'horloge modulaire se fixe sur le rail DIN de votre tableau électrique, souvent en bout de rangée du circuit qu'elle doit commander. Elle doit être associée à un disjoncteur divisionnaire de 2A pour assurer sa protection et celle de la bobine d'un éventuel contacteur. L'alimentation de l'horloge se fait via ce disjoncteur, en reliant la phase et le neutre aux bornes appropriées de l'horloge.
Le câblage de l'horloge dépendra de la puissance de l'appareil à piloter. Pour les appareils de faible puissance (inférieure à 1800W, comme certaines pompes de piscine ou éclairages), un branchement direct depuis l'horloge est possible. Les contacts de sortie de l'horloge (généralement les bornes 3 et 4) sont intercalés sur le fil de phase du circuit de l'appareil.
Pour les appareils de puissance plus importante, tels que les chauffe-eau électriques (supérieurs à 1800W) ou les installations triphasées, l'utilisation d'un contacteur jour/nuit est obligatoire. Dans ce cas, l'horloge modulaire pilote la bobine du contacteur. La sortie programmée de l'horloge est connectée à l'entrée de commande de la bobine du contacteur, et le circuit d'alimentation de l'appareil est ensuite raccordé aux contacts principaux du contacteur. Cette configuration protège les contacts de sortie de l'horloge contre l'usure prématurée et les risques d'échauffement.
Il est crucial de respecter le dimensionnement des câbles et des protections :
Une fois le câblage terminé et vérifié, il est temps de programmer l'horloge selon vos besoins. Pour une horloge numérique, cela implique de régler l'heure, la date, puis de définir les plages horaires d'activation et de désactivation. Pour une horloge analogique, il faut positionner les ergots sur le cadran.
Il est fortement recommandé de faire appel à un électricien certifié pour toute intervention sur le tableau électrique, surtout si vous n'êtes pas familier avec ces manipulations. Un professionnel pourra garantir une installation conforme aux normes et sécurisée, et vous conseiller sur les solutions les plus adaptées à votre installation.
L'intégration d'une horloge modulaire dans votre installation électrique présente de nombreux avantages :
Économies d'Énergie : En programmant le fonctionnement des appareils énergivores durant les heures creuses, vous bénéficiez de tarifs d'électricité plus bas, réduisant ainsi votre facture globale. Par exemple, faire chauffer l'eau de votre cumulus pendant la nuit permet de réaliser des économies substantielles, car la nuit est souvent synonyme d'heures creuses.
Confort et Automatisation : L'horloge modulaire automatise le fonctionnement de vos équipements, vous assurant qu'ils sont opérationnels lorsque vous en avez besoin, sans intervention manuelle. Vos lumières de jardin s'allumeront à l'heure programmée, votre pompe de piscine fonctionnera de manière optimale, ou votre chauffage se déclenchera aux moments opportuns.
Optimisation de l'Usage : Pour des appareils comme le chauffe-eau, l'horloge modulaire permet d'éviter un fonctionnement inutile pendant les périodes de moindre demande, prolongeant ainsi la durée de vie de l'appareil et optimisant sa consommation. Par exemple, programmer 5 à 6 heures de chauffe nocturne pour un cumulus de 200 litres peut suffire pour une famille de 3 à 4 personnes, évitant ainsi des cycles de maintien en température coûteux.
Adaptabilité : Contrairement aux systèmes de contacteurs jour/nuit basiques, l'horloge modulaire offre une grande flexibilité dans la définition des plages horaires, s'adaptant précisément à vos habitudes de vie et à vos besoins.
Lors de l'installation et de la programmation d'une horloge modulaire, certaines erreurs sont à proscrire pour garantir la sécurité et le bon fonctionnement :
En comprenant le fonctionnement et en respectant les consignes d'installation, l'horloge modulaire se révèle être un investissement judicieux pour optimiser votre consommation d'énergie, améliorer votre confort et réaliser des économies significatives.
