Dans le domaine de la maintenance et de l'amélioration des composants informatiques, il est fréquent de rencontrer des situations où les connecteurs ne correspondent pas directement. C'est particulièrement le cas lorsqu'il s'agit de remplacer des ventilateurs, que ce soit dans une alimentation, un boîtier de disque dur, ou directement sur la carte mère. L'adaptation d'un ventilateur à 2 fils sur un connecteur à 3 broches, ou l'utilisation d'un ventilateur 3 broches dans un emplacement qui semble en attendre un autre, sont des défis courants pour les bricoleurs. Cet article explore les nuances de ces connexions, les solutions possibles et les précautions à prendre.
Avant de plonger dans les adaptations, il est essentiel de comprendre la fonction de chaque fil dans un connecteur de ventilateur.

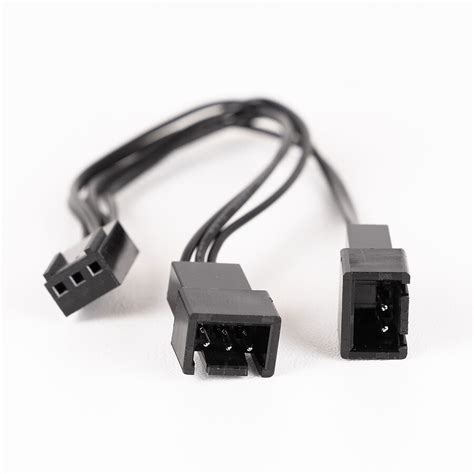

Connecteur à 2 broches : Ce type de connecteur est le plus basique. Il comprend généralement deux fils :
Connecteur à 3 broches : Ce connecteur ajoute une fonctionnalité cruciale par rapport au modèle à 2 broches :
Il existe également des connecteurs à 4 broches, qui ajoutent un fil PWM (Pulse Width Modulation) permettant un contrôle plus précis de la vitesse du ventilateur, mais notre focus ici est sur les adaptations entre 2 et 3 broches.
L'une des situations les plus fréquentes est la nécessité de connecter un ventilateur qui ne possède que deux fils (alimentation et masse) à un emplacement prévu pour un ventilateur à trois broches sur une carte mère ou un autre composant.
Le principe de base est de faire correspondre les fils disponibles avec les fonctions essentielles. Dans ce cas, le ventilateur à 2 fils a besoin d'alimentation (+12V) et de masse (GND). Le connecteur à 3 broches fournit ces deux éléments, ainsi qu'un fil de signal tachymétrique (souvent jaune).
Pour réaliser cette connexion, il faut identifier les fils sur le ventilateur (généralement rouge pour le +12V et noir pour la masse) et les faire correspondre aux broches correspondantes sur le connecteur à 3 broches. Il est crucial de respecter la polarité.
Le fil tachymétrique du connecteur 3 broches (souvent jaune) sera laissé libre, car le ventilateur à 2 fils n'a pas la capacité d'envoyer un signal de vitesse.
Comment faire correspondre les fils ?Si les connecteurs ne sont pas compatibles physiquement, il peut être nécessaire d'utiliser une petite pince coupante ou un cutter pour rogner délicatement les "détrompeurs" (les petites encoches en plastique qui assurent le bon sens de branchement) sur le connecteur du ventilateur. Il faut alors s'assurer de la correspondance des fils. Sur de nombreux connecteurs, les fils sont disposés dans un ordre précis. Par exemple, sur un connecteur 3 broches standard, on peut trouver l'ordre : Signal (jaune) - +12V (rouge) - GND (noir) ou une autre variation. Il est impératif de vérifier la correspondance des fils rouge et noir du ventilateur avec les broches +12V et GND du connecteur de destination.
Important : Il est recommandé de vérifier le schéma des broches du connecteur de votre carte mère ou de votre alimentation pour une correspondance exacte. Une inversion des fils d'alimentation et de masse peut endommager le ventilateur ou le composant.
Pourquoi raccorder un ventilo 2 fils sur une carte mère (CM) ?Bien que cela ne permette pas le contrôle de la vitesse, brancher un ventilateur 2 fils sur un emplacement 3 broches de la carte mère permet de le faire fonctionner. Cela peut être utile si vous remplacez un ventilateur bruyant par un modèle plus silencieux mais sans fonction de régulation, ou si vous avez besoin d'ajouter un flux d'air supplémentaire et que vous ne disposez que de ce type de ventilateur. Le principal inconvénient est que le ventilateur tournera à pleine vitesse en permanence, ce qui peut générer plus de bruit. La carte mère ne pourra pas non plus vous alerter en cas de panne du ventilateur via le signal tachymétrique.
Inversement, il peut arriver que l'on souhaite utiliser un ventilateur à 3 broches pour remplacer un ventilateur d'alimentation défectueux, ou dans un boîtier où l'on rencontre des connecteurs différents.
Remplacement de Ventilateur d'Alimentation :Les alimentations (PSU) utilisent souvent des connecteurs propriétaires pour leurs ventilateurs internes. Ces ventilateurs peuvent avoir 2 ou 3 fils. Si vous remplacez un ventilateur d'alimentation par un ventilateur de boîtier 3 broches, des ajustements peuvent être nécessaires.
L'utilisateur a décrit une expérience pertinente : "J'ai acheté pour changer un ventilateur dans un boîtier disque dur icy box, l'embout ne correspond pas. Utile pour remplacer le ventilateur d'une alimentation par un ventilateur de boîtier 3 pin, moyennant quelques ajustements."
Dans ce cas, l'utilisateur a dû :
"C'est du bricolage mais cela évite de changer d'alimentation quand celle-ci fonctionne encore et en vaut encore le coup." Cette citation souligne l'intérêt de ces adaptations : prolonger la durée de vie de composants encore fonctionnels et éviter des dépenses inutiles. Il faut cependant être conscient que le démontage d'une alimentation stop la garantie.
Utilisation d'un ventilateur 2 fils avec une rallonge 3 broches :Une autre situation mentionnée est la volonté de "connecter la prise 3 broches de la rallonge/résistance à mon ventilo 120mm qui n'a que deux fils." Une rallonge avec une résistance intégrée est souvent utilisée pour réduire la tension d'alimentation (+12V à 7V ou 5V), ce qui permet de ralentir le ventilateur et de le rendre plus silencieux.
Si la rallonge possède un connecteur 3 broches, il faut s'assurer que le ventilateur à 2 fils est correctement branché aux broches d'alimentation et de masse de cette rallonge. La résistance intégrée dans la rallonge agira sur la tension fournie au ventilateur, réduisant ainsi sa vitesse. La broche tachymétrique (si présente sur la rallonge) ne sera pas utilisée par le ventilateur 2 fils.
Il arrive que des ventilateurs, même correctement connectés, ne démarrent pas ou s'arrêtent après un court instant. L'utilisateur a décrit un tel problème : "le ventilateur ne tourne pas (il tourne d'1/4 de tour à l'allumage du PC mais n'arrive pas à continuer). À moins qu'il y ait un mauvais contact, le ventilateur ne tourne pas."
Plusieurs raisons peuvent expliquer ce comportement :
Lorsque l'on souhaite ajouter plusieurs ventilateurs et que les ports disponibles sur la carte mère sont limités, des solutions existent. Le "Textorm TXCI2FAN3 est la solution simple pour brancher deux ventilateurs 3 broches sur un seul connecteur de carte mère." Ce type de répartiteur (ou doubleur) de ventilateur est conçu pour relier deux ventilateurs à un seul port de la carte mère.
Caractéristiques du Textorm TXCI2FAN3 :
Ces répartiteurs permettent de gérer plusieurs ventilateurs à partir d'une seule source d'alimentation et d'un seul signal tachymétrique (dans le cas de ventilateurs 3 broches). Il est toutefois important de vérifier la charge totale que le port de la carte mère peut supporter pour éviter de le surcharger.
Le remplacement des ventilateurs est souvent motivé par le désir de réduire le bruit généré par le système. Les ventilateurs "be quiet! Pure Wings 2", mentionnés par un utilisateur, sont réputés pour leur fonctionnement silencieux.
Lors de l'installation d'un nouveau ventilateur, il est crucial de respecter son sens de montage pour assurer un flux d'air optimal dans le boîtier. Un ventilateur peut être configuré pour souffler l'air vers l'intérieur du boîtier (admission) ou pour extraire l'air chaud vers l'extérieur (extraction). L'orientation des pâles et les marquages sur le cadre du ventilateur indiquent généralement la direction du flux d'air et le sens de rotation.
Il faut également vérifier que le nouveau ventilateur se lance correctement lors de la mise en route de l'ordinateur. Si le ventilateur ne démarre pas, ou s'il tourne dans le mauvais sens, il faut réexaminer la connexion et le sens de montage.
L'adaptation de ventilateurs entre différents types de connecteurs (2 broches et 3 broches) est une opération de bricolage courante dans le monde de l'informatique. Que ce soit pour remplacer un ventilateur d'alimentation, ajouter un nouveau ventilateur de boîtier, ou simplement pour faire fonctionner un composant avec les moyens du bord, il est possible d'y parvenir en comprenant les fonctions de chaque fil et en respectant la polarité.
Les ajustements physiques, comme la modification des détrompeurs, et parfois l'inversion de fils, peuvent être nécessaires. Ces manipulations permettent de prolonger la vie de composants encore fonctionnels et d'améliorer le confort acoustique de son système. Cependant, il est essentiel de procéder avec prudence, de bien identifier les fils, et de vérifier la compatibilité et la sécurité des connexions pour éviter d'endommager le matériel. Pour les configurations nécessitant de connecter plusieurs ventilateurs, des répartiteurs de signal et d'alimentation offrent une solution pratique.
