L'installation de systèmes de chauffage performants est au cœur du confort résidentiel et de la gestion énergétique des bâtiments. Parmi les solutions les plus efficaces pour garantir une chaleur constante et une eau chaude sanitaire fiable, le couplage de plusieurs chaudières se révèle être une stratégie pertinente. Cette approche, souvent envisagée pour augmenter la puissance globale, optimiser la consommation d'énergie, ou assurer une redondance, implique une compréhension approfondie des schémas de raccordement et des principes de fonctionnement. Les systèmes de chauffage au gaz, par exemple, sont largement répandus dans les habitations privées, et leur intégration dans des configurations multi-chaudières demande une attention particulière à l'installation et à l'interaction entre les différents appareils.
Avant de plonger dans les spécificités du raccordement de deux chaudières, il est essentiel de comprendre les bases. Une chaudière typique, qu'elle soit à gaz, électrique ou à combustible solide, est composée d'éléments fondamentaux tels qu'un brûleur, un échangeur de chaleur, et des connexions pour l'alimentation en combustible, l'eau et l'évacuation des fumées. L'installation de ces appareils est soumise à des réglementations strictes, notamment en ce qui concerne les locaux dédiés (chaufferies), la ventilation, les conduits de fumée et les matériaux utilisés.
Les exigences pour l'installation d'une chaudière à gaz sont précises. Elle doit idéalement être placée dans une chaufferie, une pièce séparée d'au moins 4 m² avec une hauteur sous plafond de 2,55 m. Cette pièce doit comporter une fenêtre et une porte d'une largeur minimale de 0,8 m. Les finitions intérieures doivent être réalisées avec des matériaux incombustibles, excluant les planchers surélevés et les fours en brique. L'apport d'air frais est crucial et doit être assuré par un conduit d'air non refermable. Pour les chaudières murales, des règles spécifiques s'appliquent également, notamment concernant l'espace libre sous l'appareil et la hauteur par rapport aux points d'eau.
Les chaudières à gaz ne sont pas recommandées dans certaines situations, comme dans les immeubles anciens sans conduit de gaz principal ou dans les cuisines dotées de faux plafonds non modifiables. Dans la plupart des autres cas, notamment dans les maisons privées, l'installation est possible. Pour les petites maisons, les chaudières murales sont souvent privilégiées car elles n'exigent pas de fondations spécifiques en béton ou en brique.
L'idée de connecter deux chaudières, qu'elles soient de même type ou de types différents (par exemple, gaz et électrique, ou bois et fioul), répond à plusieurs objectifs stratégiques :
Les chaudières modernes sont souvent équipées de brûleurs à plusieurs étages ou à modulation. Cependant, même avec ces technologies, un appareil de grande puissance peut fonctionner de manière inefficace à faible charge. L'utilisation de plusieurs chaudières permet une meilleure adaptation de la puissance délivrée aux besoins réels. Par exemple, si chaque chaudière est équipée d'un brûleur à deux allures, leur fonctionnement simultané dans différents modes peut considérablement améliorer l'efficacité globale du système.
Plusieurs schémas permettent de relier deux chaudières à un système de chauffage. Les deux approches principales sont le raccordement en parallèle et le schéma des anneaux primaire-secondaire.

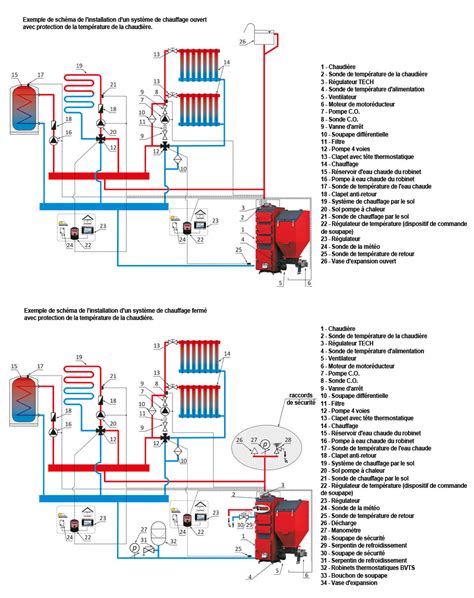

Dans un système en parallèle, les deux chaudières sont connectées au même réseau de distribution. L'eau de retour de l'une des chaudières peut passer à travers l'autre si elle n'est pas opérationnelle, ce qui crée une résistance hydraulique et augmente la consommation électrique de la pompe de circulation. De plus, l'eau refroidie (caloporteur) revenant de la chaudière inactive se mélange à l'eau chaude de la chaudière active, obligeant cette dernière à chauffer davantage pour compenser. Pour éviter ce mélange, il est nécessaire de fermer manuellement les conduites avec des vannes ou d'utiliser des systèmes d'automatisation avec des servomoteurs.
L'automatisation dans ce type de configuration est cruciale. Sans elle, il est difficile de gérer efficacement la température et d'éviter les mélanges indésirables. L'utilisation de vannes motorisées ou de systèmes de contrôle sophistiqués est recommandée pour assurer un fonctionnement optimal.

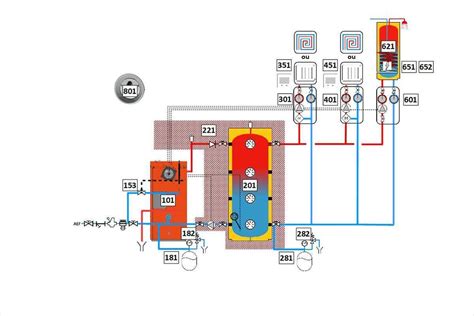

Ce schéma, également connu sous le nom de système hydraulique à anneaux, est particulièrement adapté pour l'intégration de plusieurs chaudières. Dans cette configuration, les chaudières sont connectées à un anneau primaire, tandis que les consommateurs de chaleur (radiateurs, planchers chauffants) sont connectés à des anneaux secondaires.
Lorsque l'une des chaudières est arrêtée, le liquide de refroidissement circulant dans l'anneau primaire ne ressent pas de résistance significative à l'emplacement de la chaudière inactive. Le fluide contourne simplement cette section, comme si les vannes de la chaudière déconnectée étaient fermées. Ce système est similaire au raccordement d'anneaux de chauffage secondaires, à la différence près que ce sont les générateurs de chaleur (les chaudières) qui sont connectés aux anneaux secondaires.
La pratique a montré que l'inclusion de plus de quatre chaudières dans un système de chauffage par anneaux primaire-secondaire n'est généralement pas économiquement justifiée.
Pour simplifier l'installation et optimiser la gestion des systèmes multi-chaudières, des dispositifs comme les hydrocollecteurs (par exemple, "GidroLOGO") ont été développés. Ces collecteurs permettent de structurer le système de manière modulaire.
Le raccordement d'une chaudière dépend également du type de système de chauffage : ouvert ou fermé.
Dans un système ouvert, un vase d'expansion non scellé est utilisé pour absorber l'excès d'eau chauffée. La circulation de l'eau se fait lentement, sans pompe. L'eau s'évapore avec le temps, nécessitant un réajustement du niveau. En hiver, pour éviter le gel, l'eau doit être vidangée. La chaudière est généralement installée en point bas et le vase d'expansion en point haut.
Les systèmes fermés sont étanches, ce qui exclut l'évaporation de l'eau. La circulation est assurée par une pompe. Un vase d'expansion à membrane est utilisé pour gérer les variations de volume dues à la température. Ce type de système est plus courant avec les installations modernes et offre une meilleure gestion de la pression et de la température.
Le processus de raccordement varie en fonction du type de chaudière :
L'installation d'une chaudière à gaz nécessite de prendre en compte la puissance, le modèle et la méthode d'évacuation des produits de combustion. Les unités au gaz sont rentables pour les propriétés privées. Elles sont généralement équipées d'un brûleur, d'un vase d'expansion, d'une pompe, d'un manomètre, d'un thermomètre, d'un échangeur de chaleur et d'un système d'évacuation des gaz. Le raccordement doit se faire dans une pièce séparée avec une cheminée et une ventilation adéquate. L'installation doit être coordonnée avec les autorités compétentes et vérifiée par un spécialiste.
Ces chaudières sont souvent installées dans les zones non desservies par le gaz naturel et utilisent du bois ou du charbon comme combustible. Elles ressemblent à des fours traditionnels mais intègrent des technologies modernes. La chaufferie doit être bien ventilée et protégée. L'installation requiert une surface plane et stable, et un espace suffisant pour le chargement du combustible. Un système de sécurité complet, incluant une soupape de sécurité et une purge d'air automatique, est indispensable.
Le principal avantage des chaudières électriques est l'absence de produits de combustion. Cependant, leur coût d'exploitation peut être élevé en raison de la consommation électrique. Elles ne nécessitent pas de cheminée ni d'autorisation spécifique pour l'installation. Un régulateur de tension est souvent nécessaire pour assurer un fonctionnement stable. Des mesures de sécurité strictes, comme la mise à la terre et l'utilisation de disjoncteurs, doivent être respectées.
Les chaudières à double circuit sont conçues pour fournir à la fois le chauffage central et l'eau chaude sanitaire (ECS). Elles disposent de deux échangeurs de chaleur distincts pour ces deux fonctions. Leur raccordement est plus complexe et nécessite une documentation agréée des services gaz. L'installation se fait généralement dans une pièce séparée respectant les normes, bien que les modèles muraux puissent être installés dans des pièces à vivre sous certaines conditions. L'utilisation de vannes d'arrêt et de connexions détachables ("américaines") facilite la maintenance. L'installation d'un filtre à eau grossier est recommandée pour protéger l'échangeur de chaleur.
Le raccordement d'une chaudière à double circuit au système de chauffage implique plusieurs étapes, allant de la fixation de l'unité à la pose de la cheminée. La proximité du raccordement au gazoduc est également un facteur important pour la sécurité et l'efficacité.
Lorsqu'il s'agit de choisir entre une chaudière unique de grande puissance et plusieurs chaudières plus petites, des considérations économiques et pratiques entrent en jeu. Les chaudières de grande capacité sont souvent lourdes et difficiles à transporter et à installer. L'utilisation de plusieurs unités plus petites simplifie grandement ces aspects.
Le coût d'exploitation est également un facteur déterminant. Bien que l'électricité soit une source d'énergie propre, son coût par kWh peut être plus élevé que celui du gaz ou du fioul, surtout avec l'augmentation des tarifs. Une analyse approfondie des coûts énergétiques sur le long terme est donc essentielle.
L'idée de coupler une chaudière au fioul avec une chaudière électrique, par exemple, soulève des questions sur l'efficacité et le coût. Si l'objectif est d'avoir une pièce tiède plutôt que froide, une chaudière électrique d'appoint peut être une solution, bien que son coût de fonctionnement puisse être prohibitif pour un chauffage principal. Il est souvent conseillé de ne pas laisser une chaudière fioul inactive toute l'année pour éviter la corrosion du corps de la chaudière. Le choix entre une source d'énergie ou une autre, ou un système combiné bien pensé, est donc crucial. L'énergie la moins chère est celle qui n'est pas consommée, ce qui souligne l'importance de l'isolation et de l'efficacité du système.
Dans les systèmes multi-chaudières, la production d'eau chaude sanitaire peut être gérée de différentes manières. Un ballon d'eau chaude peut être préchauffé par une chaudière, puis amené à la température finale par une autre. Le raccordement en série ou en parallèle de deux ballons d'eau chaude présente des avantages et des inconvénients. Le raccordement en parallèle est généralement préféré pour des raisons de durabilité (une chaudière s'usant moins vite que l'autre) et de facilité d'isolement en cas de panne.
L'installation et le fonctionnement de deux chaudières offrent des perspectives intéressantes pour optimiser le confort thermique et la gestion énergétique d'un bâtiment. Que ce soit pour augmenter la puissance, améliorer l'efficacité, ou garantir une fiabilité accrue, le choix du schéma de raccordement et des types de chaudières doit être mûrement réfléchi. Les systèmes modernes, intégrant des hydrocollecteurs et des systèmes d'automatisation avancés, permettent de gérer ces configurations complexes avec une efficacité et une flexibilité remarquables, transformant potentiellement une chaufferie en un système de production d'énergie intelligent et adapté aux besoins spécifiques de chaque habitation.
