Le confort thermique au sein d'un bâtiment est une préoccupation majeure, particulièrement dans le contexte des édifices dits de Haute Qualité Environnementale (HQE®). Réduire la consommation énergétique, minimiser la pollution associée au chauffage, et garantir un bien-être constant aux occupants, tels sont les défis auxquels répond le plancher chauffant rafraîchissant. Ce système, en exploitant l'inertie structurelle, offre une diffusion douce et homogène de la chaleur en hiver comme de la fraîcheur en été, s'adaptant ainsi aux besoins saisonniers tout en anticipant les évolutions technologiques futures en matière de production d'énergie. L'objectif est de proposer une solution de chauffage et de rafraîchissement qui soit à la fois économique, confortable et respectueuse de l'environnement.
Le principe du plancher chauffant, également connu sous le nom de plancher chauffant basse température (PCBT) ou plancher rayonnant, repose sur la diffusion de chaleur par rayonnement. Contrairement aux systèmes de chauffage traditionnels qui mettent l'air en mouvement et procèdent par brassage de l'air ambiant, le plancher chauffant chauffe les corps environnants de la pièce. Ces derniers émettent ensuite leur propre énergie, créant ainsi une sensation de chaleur douce et enveloppante. Cette méthode de diffusion de la chaleur est reconnue pour offrir un confort thermique supérieur, une température homogène dans toutes les pièces sans stratification, et une réduction significative des déplacements de poussières, contribuant ainsi à une meilleure Qualité d'Air Intérieure (QAI).
Le système GiacoConfort, par exemple, est présenté comme un système basse température évolutif. Il est conçu pour s'adapter aux futures sources d'énergie, garantissant ainsi des économies à long terme et un confort pérenne. La régulation pièce par pièce permet une gestion fine de la température, optimisant la consommation énergétique. L'aspect insonore du système est également un atout majeur, contribuant à un environnement de vie plus paisible.
L'intégration de la fonction rafraîchissement dans un plancher chauffant transforme le système en une solution de confort thermique complète, utilisable tout au long de l'année. En été, lorsque la température ambiante est supérieure à celle du plancher, celui-ci absorbe la chaleur de la pièce. Ce processus permet une réduction de la température ambiante allant jusqu'à 5°C. La mise en œuvre du rafraîchissement est relativement simple : il suffit d'ajouter un jeu de vannes, un groupe froid et de reprogrammer la régulation du système. Cette réversibilité fait du plancher chauffant rafraîchissant une solution particulièrement pertinente pour les édifices soucieux de leur performance environnementale et du confort de leurs occupants.
La Réglementation Thermique 2005 (RT 2005) et les réglementations ultérieures, comme la RE2020, visent à lutter contre l'effet de serre et à maîtriser la consommation d'énergie. Ces réglementations mettent l'accent sur l'isolation du bâti et la diminution des ponts thermiques, des caractéristiques définies indépendamment du système de chauffage choisi. Il est donc compréhensible que la résistance thermique réglementaire du plancher ne doive pas être entièrement supportée par le système de chauffage par le sol. En effet, la RT 2005 n'exige pas une résistance thermique minimale de 2 m².°K/W pour la couche d'isolation du plancher chauffant basse température hydraulique (PCBT). Le tableau définissant la résistance thermique à apporter par la couche de désolidarisation du plancher chauffant (dalle à plots, isolant plat, dalle plane pré-traçée, etc.) en fonction du pouvoir d'isolation existant sur le bâti, vient confirmer cette approche. Les systèmes de plancher chauffant-rafraîchissant basse température (PCRBT) s'inscrivent parfaitement dans ces exigences, contribuant à l'atteinte des objectifs de performance énergétique des bâtiments, y compris ceux certifiés BBC (bâtiments basse consommation).
Les fabricants proposent une gamme étendue de systèmes pour la réalisation de planchers chauffants-rafraîchissants, adaptés à diverses configurations de chantier, qu'il s'agisse de construction neuve ou de rénovation. REHAU, par exemple, offre plusieurs systèmes pour réaliser des planchers chauffants-rafraîchissants basse température.

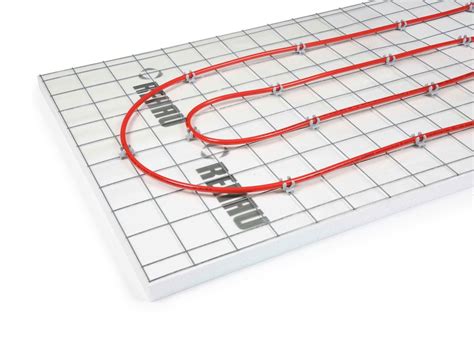

Les systèmes de planchers rayonnants REHAU sont hydrauliques, fonctionnant avec de l'eau circulant dans des tubes. Ces systèmes réversibles permettent de chauffer en hiver avec de l'eau chaude et de refroidir en été avec de l'eau froide.
Les collecteurs REHAU complètent ces systèmes PCRBT. L'entreprise met un point d'honneur à faciliter la tâche des professionnels du bâtiment. Peu importe le système choisi ou la dimension du chantier, tous les composants REHAU sont conçus pour une installation rapide et aisée, minimisant l'effort physique. La flexibilité des produits REHAU s'adapte au quotidien sur chantier, améliorant les conditions de travail des plombiers chauffagistes.
Les spécifications techniques pour l'installation de planchers chauffants rafraîchissants dans des établissements recevant du public, tels que des crèches ou des écoles, requièrent une attention particulière.
Dans une crèche, le chauffage est assuré par un plancher chauffant sous chape gypse cellulose type Fermacell, fonctionnant à eau chaude basse température. Pour le rez-de-chaussée, il s'agit d'un plancher chauffant sec d'une épaisseur de 40mm, offrant une résistance thermique R = 1,77 W/m².°C. Des systèmes comme le Caleosol Tradi TMS de FreeHeat, ou techniquement équivalent, sont préconisés. Ce système comprend des plaques de TMS rainurées d'une épaisseur de 40 mm, un diffuseur de chaleur en tôle d'aluminium de 0,4 mm, et une résistance à la compression de 170 kPa, utilisable en classes 1 et 2. La taille de boucle maximale est de 90 m, soit environ 16 m², avec une taille conseillée de 12 m². Le tuyau utilisé est du CSTBat PERT BAO noir DN 16 x 1,5, posé au pas de 20 cm, ou du PEX CSTB BAO blanc fourni par le fabricant. Toutes les coupes, chutes, ajustements et la mise en œuvre doivent suivre les préconisations du fabricant.
Pour le premier étage, un plancher chauffant sec de 20 mm ou 40 mm d'épaisseur, avec une résistance thermique R = 0,42 W/m².°C ou R = 0,84 W/m².°C, de type Caleosol ECO+ de FreeHeat Caleosol ou techniquement équivalent, est spécifié. Il comprend des plaques de fibre de bois rainurées.
Pour une école maternelle, le chauffage est assuré par un plancher chauffant sec à base de fibre de bois, sous chape gypse cellulose type Fermacell, d'une épaisseur de 2 cm. Le système fonctionne à eau chaude basse température et eau froide pour le rafraîchissement. Une alternative mentionne une chape ThermioMax de 2 cm d'épaisseur. Les panneaux de sol chauffant doivent être spécifiés par l'entreprise. Il est question d'un plancher chauffant sec de 40 mm d'épaisseur avec une résistance thermique R = 0,87 W/m².°C, de type Caleosol ECO+ de Caleosol ou techniquement équivalent. Ce système comprend des plaques de fibre de bois compressée rainurées.
Le choix d'un plancher chauffant rafraîchissant présente de nombreux avantages :
Cependant, il est crucial de prendre en compte certains aspects techniques lors de la conception et de l'installation :
L'installation d'un plancher chauffant rafraîchissant représente un investissement judicieux pour garantir un confort thermique optimal, des économies d'énergie significatives et une performance environnementale accrue, tout en s'adaptant aux évolutions technologiques futures.
