Les caissons de distribution VMC (Ventilation Mécanique Contrôlée) sont des composants cruciaux pour l'efficacité et l'homogénéité de la distribution de l'air dans tout système de ventilation. Qu'il s'agisse d'une VMC simple flux ou double flux, ces éléments jouent un rôle central en connectant les conduits aux bouches d'extraction ou d'insufflation, assurant ainsi une ventilation adéquate dans chaque espace d'un bâtiment. Ubbink propose une gamme étendue de ces caissons, conçus pour s'adapter aussi bien aux constructions neuves qu'aux projets de rénovation.
L'intégration d'un caisson de distribution dans un système de ventilation mécanique contrôlée vise à optimiser l'efficacité globale du bâtiment. Au-delà de sa fonction première de raccordement des divers conduits d'air, il garantit une répartition équilibrée et maîtrisée de l'air, qu'il soit neuf ou vicié. Cette distribution homogène est essentielle pour maintenir une qualité d'air intérieur saine et confortable dans toutes les pièces, évitant ainsi les zones mal ventilées ou sur-ventilées.
Les caissons de distribution Ubbink se distinguent par leur modularité, ce qui leur permet de s'adapter à une multitude de configurations, que ce soit pour des maisons individuelles, des appartements ou des immeubles collectifs. Leur conception facilite également l'intégration avec d'autres systèmes, comme les chauffe-eau thermodynamiques, contribuant ainsi à une optimisation énergétique plus poussée.
La distinction fondamentale entre les systèmes de VMC réside dans leur capacité à gérer l'air.
Les systèmes de VMC simple flux sont principalement axés sur l'extraction de l'air vicié. Ils évacuent l'air chargé d'humidité et de polluants des pièces dites "humides" (salles de bains, cuisines, toilettes) vers l'extérieur du bâtiment. Ubbink propose des caissons de distribution spécialement conçus pour optimiser cette fonction d'extraction. Grâce à un raccordement optimal des conduits, ces caissons contribuent à minimiser les déperditions énergétiques tout en assurant une évacuation efficace de l'air. Le groupe d'extraction, ou caisson d'aspiration, est généralement installé dans les combles. Il force l'aspiration de l'air vicié depuis les bouches d'extraction placées dans les pièces humides. L'air chargé d'humidité est ensuite expulsé à l'extérieur via un circuit de gaines.
Il existe plusieurs types de VMC simple flux :
Les bouches d'extraction peuvent également être équipées de détecteurs de présence, forçant l'ouverture maximale de la bouche en cas de détection, augmentant ainsi le débit d'extraction localement.
La consommation électrique d'une VMC simple flux est un critère de choix important. Les systèmes dits "basse consommation" ou "microwatt" (souvent des systèmes hygro B) consomment moins de 15 W, là où les extracteurs classiques avoisinent les 45 W. Cette différence, bien que semblant minime, peut représenter une économie annuelle significative en raison du fonctionnement continu de la VMC.
Pour une maison ancienne dont l'étanchéité à l'air est peu performante, une ventilation autoréglable peut suffire. Cependant, si des travaux d'étanchéité sont envisagés (changement de fenêtres, isolation renforcée), une VMC hygroréglable est préférable.

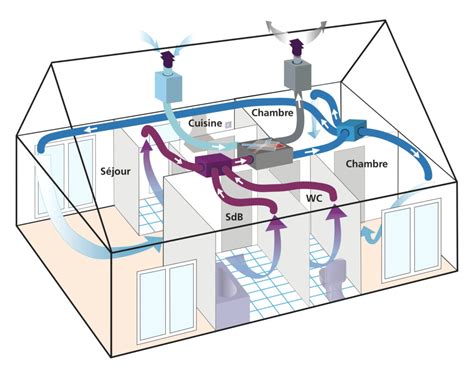

Plus sophistiquées, les VMC double flux vont au-delà de la simple extraction. Elles assurent simultanément l'extraction de l'air vicié des pièces humides et l'insufflation d'air neuf dans les pièces de vie (chambres, salons). Leur atout majeur réside dans la récupération de la chaleur de l'air extrait pour réchauffer l'air neuf entrant. Cette fonction en fait une solution particulièrement performante en termes d'efficacité énergétique. Les caissons de distribution d'Ubbink, avec leurs multiples piquages, sont conçus pour s'adapter à la complexité de ces installations.
Le fonctionnement d'une VMC double flux repose sur un système d'extraction, un système d'insufflation et un échangeur thermique. L'air vicié des salles humides est rejeté à l'extérieur via un réseau d'extraction, tandis que l'air neuf est introduit dans le logement via un réseau d'insufflation.
Certaines VMC double flux intègrent un système "by-pass". Ce mécanisme permet de réguler la température de l'air entrant et d'améliorer le confort thermique. En été, le by-pass peut désactiver l'échange thermique, permettant de profiter de la fraîcheur nocturne pour rafraîchir le logement. L'air extérieur pourra être plus frais que l'air intérieur, rendant contre-productif le réchauffement de l'air extérieur par l'air intérieur.
Ubbink propose la gamme de caissons de distribution Air Excellent, conçue pour offrir flexibilité et performance, s'adaptant aux exigences spécifiques de chaque projet.
Tous les caissons de la gamme Air Excellent sont conçus pour être compatibles avec les conduits isolés Aerfoam et Air Excellent, garantissant ainsi une étanchéité parfaite et une isolation thermique renforcée, limitant les déperditions et la condensation.
La conception des caissons de distribution Ubbink vise à simplifier l'installation et à assurer une compatibilité maximale avec les systèmes existants et futurs.
Les caissons Ubbink sont compatibles avec des conduits de différents diamètres (125 mm, 150 mm, 160 mm et 180 mm), ce qui facilite leur intégration dans la plupart des configurations. De plus, chaque caisson est équipé d'un "Multidam recoupable" (sauf pour les caissons DB206H), un dispositif qui simplifie le raccordement et garantit une étanchéité maximale du réseau aéraulique. Cette modularité, combinée aux différents raccords disponibles, permet une installation en configuration horizontale ou verticale, offrant une grande flexibilité pour s'adapter aux contraintes architecturales spécifiques de chaque bâtiment.
La conception robuste des caissons assure une performance durable et une résistance accrue aux conditions d'usage intensif. Fabriqués à partir de matériaux de qualité, ils sont conçus pour fonctionner de manière optimale pendant de nombreuses années.
Choisir un caisson de distribution Ubbink présente une série d'avantages concrets pour l'efficacité et la longévité de votre système de ventilation.
Les caissons de distribution Ubbink représentent une solution privilégiée pour garantir une ventilation efficace, homogène et économe en énergie dans tout type de bâtiment. Leur conception modulaire, leur compatibilité étendue et leur capacité à répondre aux besoins spécifiques de chaque projet en font un choix judicieux pour assurer un air sain et optimiser la performance énergétique.
Le bon fonctionnement d'une VMC, qu'elle soit simple ou double flux, dépend d'une installation soignée et du respect de certaines règles. Le débit d'air d'une VMC est un indicateur clé, mesuré en m³/h ou m³/s, représentant la quantité d'air traitée par le système. La puissance d'aération, liée à la puissance du ventilateur et au couple débit/pression, détermine la capacité de renouvellement de l'air.
Des pertes de charge peuvent survenir dans une installation VMC en présence de coudes, de tés ou de changements de diamètre de conduites. Pour minimiser ces pertes, il est crucial de bien dimensionner les circuits d'entrée et de sortie d'air. L'utilisation de conduits rigides (polypropylène expansé, acier galvanisé) est souvent préférée aux conduits souples spiralés pour leur meilleure étanchéité et leur moindre résistance au passage de l'air.
Dans le cadre d'une VMC double flux, la conception des réseaux est particulièrement importante. Il est recommandé d'équilibrer l'installation en répartissant équitablement les longueurs de branche du réseau, en respectant idéalement la règle du 5/1 (la branche la plus éloignée du caisson ne doit pas être plus de 5 fois plus longue que la branche la plus proche). L'utilisation de régulateurs de débit sur le réseau d'air insufflé est à éviter, car elle contraint la modulation de vitesse de la VMC. Un réseau bien conçu n'en a pas besoin.
Certains experts privilégient la configuration B pour les réseaux VMC, arguant qu'elle facilite l'installation, diminue les bruits et réduit le risque de pertes de charge après la sortie du caisson, les vitesses étant plus faibles et les "T" moins nombreux. Il n'y a également aucun risque de bruit d'une pièce à l'autre comme cela peut arriver dans une configuration A. Les pertes de charges totales devraient être équivalentes si les gaines sont bien choisies en fonction des débits, mais les pertes de charges en fin de distribution sont garanties de rester faibles contrairement à une gaine commune en configuration A. Si les débits sont trop importants, il est possible de multiplier les gaines, quitte à avoir deux arrivées par pièce. Cette configuration permet également de travailler avec des ventilateurs peu puissants et sans risque de bruit, ce qui est pertinent pour une VMC double flux.
La configuration C, quant à elle, est considérée comme optimale au niveau des pertes de charge. Elle peut être vue comme une configuration A optimisée, et un mix des deux est aussi envisageable en fonction de chaque cas. L'utilisation de gaines galvanisées est souvent recommandée.
La position de la VMC double flux est un élément déterminant pour son efficacité. La plupart des caissons de ventilation sont peu isolés et sont donc prévus pour être disposés dans un local à température ambiante. Les caissons avec une bonne isolation thermique (en polypropylène expansé) et une forte étanchéité à l'air (moins de 3% de fuites) peuvent éventuellement être placés hors volume chauffé, mais il est préférable de trouver une solution pour les installer dans le volume isolé. Les documentations techniques précisent les conditions d'emploi. Il est également conseillé de privilégier un positionnement de la VMC dans un local isolé phoniquement des pièces de vie.
Il est impératif que les conduits d'air extrait et insufflé ne sortent jamais de l'enveloppe étanche du bâtiment. Dans le cas contraire, de la condensation se formera dans les conduits. Percer l'enveloppe étanche présente un risque de dégradation de l'étanchéité à l'air du bâti.
Pendant le chantier, il est essentiel de protéger l'installation VMC de la poussière et des débris. Tous les conduits, plénums et piquages doivent être obturés. Les conduits et caissons doivent être stockés à l'abri et protégés. Si l'installation n'est pas correctement protégée, la poussière aspirée par la VMC peut colmater les filtres en quelques jours seulement. Les bouches sont généralement posées au dernier moment ou scotchées pendant toute la durée du chantier.
L'étanchéité de l'ensemble des connexions est primordiale. Chaque système de conduit a ses spécificités, nécessitant l'utilisation de joints, scotchs et fixations étanches. L'étanchéité du réseau aéraulique est classée (défaut, classe A, B, C), et certains systèmes de conduits obtiennent des certifications attestant de leur étanchéité.
Pour assurer une bonne acoustique du réseau, il est préférable d'avoir deux bouches de 30 m³/h qu'une seule de 60 m³/h. Les bouches en diamètre 125 mm sont plus silencieuses que celles en diamètre 80 mm. L'utilisation d'atténuateurs acoustiques et de silencieux peut aider à corriger d'éventuels problèmes de bruit. Il faut également vérifier le détalonnage des portes de service (espace de 1 à 2 cm sous la porte) pour permettre à l'air de transiter des pièces de vie vers les pièces d'eau.
Le placement judicieux des bouches est essentiel pour un renouvellement d'air complet. Elles ne doivent pas être trop près des espaces de vie pour éviter les courants d'air inconfortables, ni placées derrière des meubles.
Une fois l'installation terminée, une mise en service correcte est nécessaire. Elle consiste en la mesure des débits d'air aux bouches, le réglage fin du caisson et la vérification du bon fonctionnement général. Cette étape est particulièrement importante pour garantir que l'installation donne entière satisfaction dès son démarrage, notamment dans le cadre d'une démarche passive. Un procès-verbal de mise en service peut être demandé.
L'entretien régulier est également crucial pour le bon fonctionnement et la longévité du système. L'accessibilité du caisson pour la maintenance des filtres doit être pensée dès l'installation. Il est recommandé de visiter l'installation deux fois par an pour le remplacement des filtres et le nettoyage éventuel de l'échangeur. Un carnet d'entretien doit être tenu à jour.
La plupart des filtres VMC ne se nettoient pas et doivent être remplacés. Un nettoyage complet de la VMC est préconisé tous les 2 ans, et celui des réseaux tous les 10 ans.
Plusieurs tests simples permettent de vérifier le bon fonctionnement d'une VMC simple flux :
Les pannes courantes incluent l'usure des roulements du moteur (souvent précédée par un bruit important), des problèmes d'alimentation électrique, l'état des gaines (remplies d'eau par condensation), des problèmes de piquage au niveau du caisson moteur, ou un encrassement excessif des bouches d'extraction. Un simple nettoyage peut souvent résoudre le problème.
Il est important de noter que des déséquilibres de pression peuvent apparaître si la VMC ne renouvelle pas l'air comme prévu. Des réglages incorrects ou un défaut d'équilibrage peuvent entraîner une surpression ou une dépression dans le logement.
La ventilation mécanique contrôlée est devenue obligatoire dans les constructions neuves. Au-delà de cette obligation, la présence d'une VMC, quelle que soit sa technologie, offre des avantages considérables par rapport à la ventilation naturelle, notamment en termes de qualité de l'air intérieur et de maîtrise des déperditions énergétiques.
Dans le cadre de la réglementation thermique (comme la RE 2020 en France), la performance du système de ventilation est un élément clé. Les systèmes de ventilation à récupération de chaleur, notamment les VMC double flux, jouent un rôle important dans l'atteinte des objectifs d'efficacité énergétique.
Lors du choix d'un caisson de VMC, plusieurs certifications sont à considérer :
Les caissons de VMC ne mentionnant aucune caractéristique technique spécifique laissent planer une incertitude quant à leur fonctionnement réel et leur efficacité.
Le domaine de la ventilation peut parfois être sujet à des pratiques commerciales douteuses. Il est important de se méfier des propositions de "Ventilation à Régulation Thermique (VRT)" qui peuvent masquer une VMC classique. En cas de démarchage, il est conseillé de ne jamais signer immédiatement, de se méfier des devis excessifs et des vendeurs trop insistants. Contacter des organismes comme l'ADIL (Agence Départementale d'Information sur le Logement) ou l'Espace France Rénov' peut aider à faire valoir ses droits et à trouver des solutions amiables.
La VMC simple flux, par sa simplicité, son efficacité, sa faible maintenance et sa faible consommation d'énergie, reste très utilisée. Pour les maisons neuves respectant la RE 2020, une ventilation hygroréglable est souvent privilégiée, parfois au détriment de la VMC double flux, en raison de son coût initial plus faible et de sa consommation d'énergie réduite dans certains contextes.
Les systèmes de ventilation modernes, qu'ils soient centralisés ou décentralisés, offrent une grande diversité de solutions pour s'adapter à toutes les configurations, neuves ou existantes. Dans le cas d'une VMC double flux, la création d'un réseau de distribution d'air pour l'air neuf est nécessaire, généralement réalisé à partir d'un système en "pieuvre" où tous les points de distribution rejoignent le caisson de VMC. Les bouches de soufflage sont placées de manière à optimiser le brassage de l'air dans la pièce. Les conduits de faible encombrement peuvent être logés dans les faux plafonds et cloisons.
Dans les constructions neuves, un local technique dédié est idéalement prévu dès la conception pour accueillir le caisson de ventilation et les répartiteurs. Pour les maisons de petite taille ou les rénovations sans faux plafond, des solutions alternatives existent, comme l'installation de bouches de soufflage au-dessus des portes ou l'abaissement d'un faux plafond dans un couloir.
Les systèmes de VMC double flux décentralisés, où chaque pièce de vie dispose de son propre appareil assurant soufflage et extraction, représentent une autre alternative. Certains de ces appareils fonctionnent en continu avec deux ventilateurs, d'autres par cycles alternés avec des échangeurs thermiques en céramique. Parmi les inconvénients potentiels de ces systèmes, on note que les matériels répondent moins souvent aux certifications des appareils centralisés.
Il est enfin important de se méfier des VMC double flux estampillées "rénovation" ou "spécial combles perdus", car les rendements de ces systèmes sont généralement établis en considérant une installation en volume chauffé. Les placer en volume froid peut entraîner un effondrement des rendements.
En somme, le choix et l'installation d'un caisson de répartition VMC, couplés à un système de ventilation adapté, sont des étapes fondamentales pour garantir un environnement intérieur sain, confortable et économe en énergie.
