Le Changement de la Bague de la Vis Sans Fin dans les Poêles à Granulés : Un Guide Complet

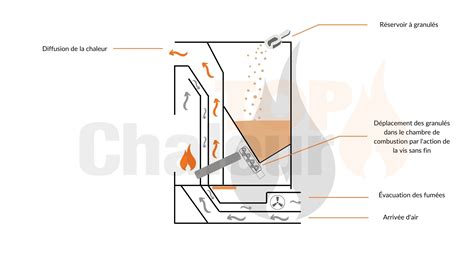

Le bon fonctionnement d'un poêle à granulés de bois repose sur une multitude de composants bien coordonnés, parmi lesquels la vis sans fin occupe une place centrale. Ce dispositif motorisé en spirale est responsable du transport des granulés du réservoir à la chambre de combustion, régulant ainsi la quantité de combustible introduite et, par conséquent, l'efficacité et la chaleur dégagée par l'appareil. Cependant, comme tout mécanisme, la vis sans fin peut rencontrer des dysfonctionnements, notamment un blocage ou une usure de ses éléments, comme la bague. Ce guide explore en profondeur les causes potentielles de ces problèmes, les méthodes de diagnostic et, surtout, le processus de changement de la bague de la vis sans fin, un geste d'entretien crucial pour assurer la longévité et la performance de votre poêle.

Comprendre le Rôle et les Dysfonctionnements de la Vis Sans Fin

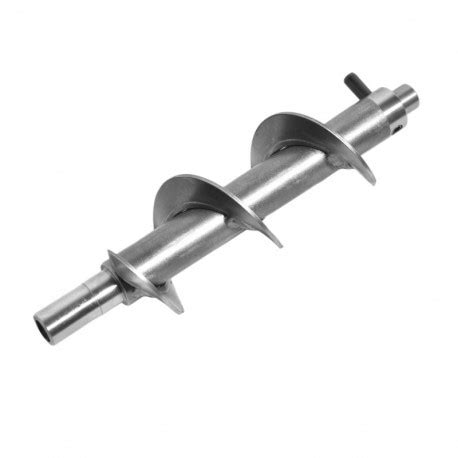

La vis sans fin est un composant essentiel. Son rôle est de transporter les granulés du réservoir à la chambre de combustion. Ce composant est essentiel au fonctionnement du poêle à granulés, car il régule la quantité de combustible introduite dans la chambre de combustion. Son fonctionnement peut être entravé par plusieurs facteurs, menant à des situations frustrantes pour les propriétaires de poêles à granulés.

Parmi les causes les plus courantes de dysfonctionnement de la vis sans fin, on retrouve :

• Corps étrangers dans le réservoir à granulés : Un morceau de plastique provenant d'un sac de granulés qui s'échappe pendant le chargement, de petits objets posés sur le dessus du poêle qui se glissent accidentellement dans la trappe, ou tout autre élément non conforme peut se retrouver dans la trémie et obstruer la vis sans fin. Ces corps étrangers peuvent causer un blocage mécanique direct, forçant le moteur et potentiellement endommageant ses composants, comme un pignon en plastique.
• Granulés humides : Si les granulés restent dans le réservoir pendant une période prolongée, par exemple pendant les vacances d'été lorsque le poêle est éteint, l'humidité peut s'accumuler. Cette humidité peut compromettre la qualité du combustible, le rendant friable et potentiellement collant, ce qui peut entraîner des bourrages dans la vis sans fin. Il est donc essentiel de toujours vider le réservoir à la fin de chaque saison et de vérifier la qualité des granulés avant chaque ravitaillement.
• Usure des composants : Avec le temps et l'usage, les différentes parties de la vis sans fin, y compris les bagues de support et le tube dans lequel elle tourne, peuvent s'user. L'usure du tranchant du bord inférieur du tube d'acier peut transformer ce qui devrait agir comme une lame à rasoir en une surface émoussée, ne coupant plus efficacement les granulés et potentiellement causant des accumulations. De même, le jeu dans les bagues support peut entraîner un décentrement de l'axe de la vis, provoquant un frottement excessif et un blocage.
• Problèmes mécaniques du motoréducteur : Le moteur qui entraîne la vis sans fin, souvent un motoréducteur, peut lui-même rencontrer des défaillances. Un pignon en plastique (parfois en téflon) peut casser, entraînant l'arrêt du moteur. Cela peut survenir à cause d'une sollicitation excessive due à un blocage de la vis, ou en raison de la fragilité intrinsèque de certains matériaux. Les vibrations peuvent également desserrer les vis reliant le tube à la vis sans fin, créant un jeu qui, à terme, peut mener à des blocages.

Lorsque la vis sans fin de votre poêle à granulés se bloque, votre appareil peut vous avertir par un message tel que « Défaut d’allumage » ou « Alarm no fire », suivi d'un arrêt de l'appareil. Ces signaux sont des indicateurs clairs qu'un problème est survenu avec l'alimentation en granulés.

Diagnostic et Diagnostic Précoce des Problèmes de Vis Sans Fin

Avant de procéder au changement d'une pièce, un diagnostic précis est primordial. Si votre poêle affiche un code d'erreur lié à l'alimentation en granulés ou si vous constatez une baisse de performance, plusieurs vérifications s'imposent.

1. Éteindre et débrancher le poêle : La première étape et la plus cruciale pour toute intervention est de couper l'alimentation électrique du poêle et de s'assurer qu'il a complètement refroidi. La sécurité avant tout.
2. Vider la trémie : Retirez tous les granulés du réservoir. Examinez-les attentivement. S'ils sont humides, friables, ou s'ils ont tendance à s'agglomérer, il est conseillé de les jeter et de nettoyer soigneusement le fond de la trémie pour éliminer toute sciure accumulée qui pourrait absorber l'humidité.
3. Inspection visuelle du réservoir : Une fois la trémie vide, inspectez visuellement l'intérieur à la recherche de corps étrangers. Si vous en repérez un, retirez-le délicatement.
4. Vérification de la rotation de la vis : Le poêle étant toujours éteint et débranché, essayez de tourner la vis sans fin à la main. Si elle résiste ou ne tourne pas librement, le blocage est confirmé.

Si le blocage semble provenir de granulés incrustés ou accumulés, un nettoyage peut suffire. Munissez-vous d'un goupillon ou d'un outil similaire pour pénétrer dans l'ouverture par laquelle les granulés tombent dans le mécanisme et nettoyer soigneusement la vis.

Si le problème persiste, il est possible que le corps étranger soit plus profondément logé, ou que l'usure d'un composant soit en cause. Dans ce cas, un démontage plus poussé pourrait être nécessaire.

Le Changement de la Bague de la Vis Sans Fin : Une Intervention Détaillée

Le terme "bague" dans le contexte de la vis sans fin peut faire référence à plusieurs éléments : les bagues de support qui maintiennent l'axe de la vis en place, ou encore le bord du tube en acier dans lequel la vis tourne. L'usure de ces éléments est une cause fréquente de dysfonctionnement.

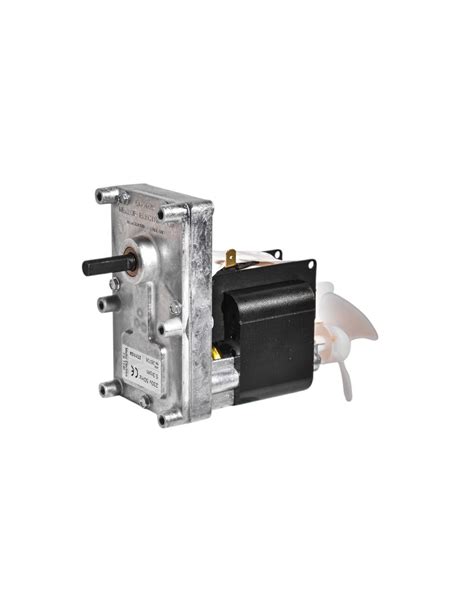

Démontage du Motoréducteur et de la Vis Sans Fin

Pour accéder à la bague ou au tube, il est souvent nécessaire de démonter le motoréducteur et la vis sans fin elle-même.

1. Accès au motoréducteur : Commencez par retirer la partie de l'habillage du poêle qui masque le motoréducteur. L'emplacement précis varie selon les modèles, mais il se trouve généralement à la base du poêle, près du réservoir à granulés.
2. Déconnexion électrique : Repérez les fils électriques connectés au motoréducteur. Prenez note de leur emplacement ou prenez une photo pour faciliter le remontage. Débranchez-les avec précaution.
3. Démontage du motoréducteur : Le motoréducteur est généralement fixé par quelques vis. Dévissez-les et retirez délicatement l'ensemble moteur/réducteur.
4. Séparation de la vis sans fin : Une fois le motoréducteur retiré, vous devrez séparer la vis sans fin de celui-ci. Souvent, la vis est fixée au bout de l'axe du réducteur par une bague ou un écrou. Sur certains modèles, il y a une bague avec une vis qui la maintient solidaire de la vis sans fin ; il faut la retirer. Il est possible que la vis sans fin se décentre facilement une fois le moteur retiré.

Remplacement ou Réparation de la Bague/Tube

Une fois la vis sans fin extraite :

• Inspection de l'axe et des bagues de support : Vérifiez s'il y a du jeu dans les bagues de support de la vis. Si un jeu excessif est constaté (par exemple, deux millimètres de vide comme mentionné par certains utilisateurs), cela indique une usure qui nécessite le remplacement de ces bagues. Ces bagues sont souvent intégrées au fourreau de la vis dans le bac à pellets.
• Inspection du tube d'acier : Examinez attentivement le tube en acier dans lequel la vis sans fin coulisse. Le bord inférieur de ce tube est conçu pour avoir un tranchant, agissant comme une lame pour aider à la progression des granulés. Si ce bord est émoussé, usé, ou s'il présente des déformations, il faut le refaire. Certains suggèrent de refaire le tranchant de ce bord, le rendant comme une lame à rasoir. Si le tube est trop endommagé, il pourrait être nécessaire de le remplacer entièrement, ce qui est une opération plus complexe.
• Remplacement du pignon (si applicable) : Si le problème initial était un pignon cassé, il faudra le remplacer. Certains utilisateurs ont tenté de recoller les pignons en plastique avec de la super colle, mais cela s'est avéré être une solution temporaire. L'idéal est de trouver un pignon de remplacement compatible. Il est important de noter qu'il existe des références de motoréducteurs avec axe (comme le D0026582) et sans axe (D0026179), avec des vitesses de rotation différentes (par exemple, 1,5 tr/min).

Remontage et Test

Après avoir remplacé la bague usée, le tube réparé, ou tout autre composant défectueux :

1. Remontage de la vis et du motoréducteur : Remontez la vis sans fin sur l'axe du motoréducteur, en vous assurant que toutes les fixations sont bien serrées.
2. Fixation du motoréducteur : Remettez le motoréducteur en place dans le poêle et vissez-le solidement.
3. Raccordement électrique : Rebranchez les fils électriques au motoréducteur, en veillant à respecter le schéma de connexion. Si votre nouveau moteur dispose d'une borne de terre, reliez-la à la carcasse du poêle ou à un autre fil de terre existant.
4. Remontage de l'habillage : Replacez les panneaux de l'habillage que vous aviez retirés.
5. Test : Rebranchez le poêle à l'alimentation électrique. Sélectionnez la fonction "Test de la vis sans fin" sur l'écran de contrôle de votre poêle (sur certains modèles, comme les Cadel, cette option est disponible). Cette commande active la rotation de la vis sans fin, ce qui permet de vérifier son bon fonctionnement et de chasser d'éventuels petits résidus de granulés.

Il est crucial de vérifier que la vis tourne dans le bon sens. Si après le remplacement, aucun granulé ne tombe et que la vis tourne, il est possible qu'elle tourne dans le mauvais sens. Pour inverser le sens de rotation d'un moteur asynchrone monophasé sans condensateur (utilisant une spire de Fragger), il faut parfois retourner le stator de 180° autour d'un axe perpendiculaire à l'axe moteur, si le design du moteur le permet.

Gestion des Paramètres et Entretien Préventif

Dans certains cas, les problèmes de vis sans fin peuvent être exacerbés par des réglages incorrects dans les menus de service du poêle. Les propriétaires de poêles Deville, par exemple, mentionnent l'accès au sous-menu UT4 pour ajuster des paramètres tels que le temps de distribution des granulés. Pour accéder à ces menus, il faut souvent appuyer plusieurs fois sur une touche spécifique (comme "Set") jusqu'à atteindre le code UT04, puis utiliser les touches fléchées pour naviguer entre les paramètres (PR01, PR02, etc.). Il est cependant fortement recommandé de ne modifier ces paramètres qu'avec une connaissance approfondie, car une mauvaise manipulation peut entraîner un dysfonctionnement grave de l'appareil.

L'entretien préventif est la clé pour éviter les problèmes de vis sans fin :

• Stockage des granulés : Conservez vos granulés dans un endroit sec pour éviter toute humidité.
• Nettoyage régulier : Effectuez un nettoyage minutieux et régulier de votre poêle, y compris de la trémie et de la zone autour de la vis sans fin, pour éliminer la poussière et les débris qui pourraient s'accumuler.
• Vérification annuelle : Une fois par an, idéalement avant la saison de chauffe, vérifiez l'état de la vis sans fin, du tube d'acier et des bagues de support.

Solutions Alternatives et Améliorations Potentielles

Face à la fragilité de certains composants, comme les pignons en plastique, des solutions alternatives ont été envisagées par les utilisateurs. Certains ont songé à usiner de nouveaux pignons en métal, ou à concevoir des systèmes de fixation plus robustes. L'idée d'intégrer une protection thermique (klixon) sur le bobinage du moteur ou un disjoncteur réarmable sur le panneau arrière pourrait également prévenir les surchauffes et les blocages moteurs.

L'usure du tube d'acier est également un point critique. L'idée de modifier ce tube, par exemple en ajoutant des vis pour éviter que la vis ne se bloque, ou en s'assurant que le bord coupant reste toujours parfait, est une piste pour améliorer la durabilité du système.

Enfin, il est important de noter que le coût de remplacement d'un ensemble moteur et vis sans fin peut être élevé, allant de 100-150 euros pour un moteur seul à 700-990 euros pour l'ensemble. Savoir bricoler et vérifier soi-même l'état de la vis sans fin et de son tube est donc un atout considérable pour maîtriser les coûts d'entretien de votre poêle à granulés.

Le changement de la bague de la vis sans fin, ou la réparation du tube associé, est une intervention qui, bien que potentiellement complexe, est à la portée des bricoleurs avertis. Une bonne compréhension du mécanisme et une approche méthodique permettront de redonner à votre poêle à granulés toute son efficacité et sa fiabilité.
