L'installation d'un plancher chauffant basse température (PCBT) est un choix judicieux pour allier confort thermique et économies d'énergie. Cependant, la performance de ce système repose intrinsèquement sur la qualité de la chape qui enrobe les tubes chauffants. Parmi les solutions disponibles, le béton liquide, souvent renforcé de fibres, se présente comme une option performante, bien que sa mise en œuvre requière une expertise spécifique. Cet article explore en détail les différentes facettes de la préparation du béton liquide pour plancher chauffant, en abordant les types de dalles compatibles, les chapes adaptées, et les techniques de mise en œuvre, tout en s'appuyant sur les normes et les pratiques du secteur.
Avant même de penser à la chape, le choix et la pose des dalles isolantes constituent une étape primordiale. Ces dalles ne servent pas uniquement d'isolant thermique dirigé vers le bas, mais aussi de support pour les tubes chauffants et d'éléments structurels pour la chape à venir. Plusieurs types de dalles sont disponibles sur le marché, chacun présentant ses propres avantages et inconvénients.
Les dalles planes en polyuréthane sont une option populaire, notamment pour leur bon rapport qualité/prix, particulièrement sur les fortes épaisseurs. Leur surface est généralement quadrillée, facilitant le repérage et la pose des tubes chauffants par agrafage.
Avantages :
Inconvénients :
Il est à noter que plus l'épaisseur de la dalle augmente, plus le choix du type de dalle devient crucial pour assurer la performance globale du système.

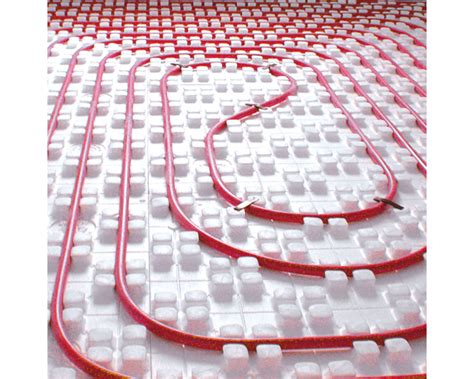

Les dalles à plots représentent une autre technologie répandue pour les planchers chauffants. Les plots intégrés remplissent une double fonction essentielle : maintenir le tube à une distance précise et définir le pas de pose des circuits.
La périphérie de ces dalles est souvent conçue en tenon-mortaise, ce qui assure une auto-étanchéité. Par conséquent, les dalles à plots en polystyrène, par exemple, n'ont généralement pas besoin d'être scotchées lorsqu'elles sont associées à une chape liquide, ce qui représente un gain de temps appréciable. Cependant, une certaine vigilance reste de mise, notamment dans les zones de découpe où l'étanchéité doit être assurée manuellement.
La norme EN 1264 est la référence qui garantit que l'émission de chaleur d'un plancher chauffant se conforme aux calculs théoriques, avec environ 90 % de la chaleur dirigée vers le haut. Pour respecter ce cadre légal et assurer l'efficacité du système, l'ajout d'un isolant est indispensable, et sa nature doit être adaptée à la fonction du bâtiment.
La régulation d'un plancher chauffant est primordiale pour plusieurs raisons :

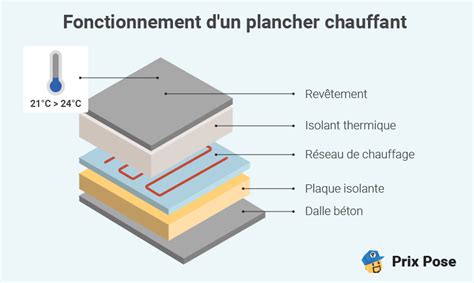

Une fois les tubes chauffants posés et fixés sur le support isolant selon le calepinage défini lors de l'étude thermique, il est nécessaire de réaliser la chape. Cette dernière a pour rôle d'enrober les tubes, d'assurer la diffusion homogène de la chaleur, et de constituer la masse d'inertie thermique du système. Elle sera ensuite recouverte par le revêtement de sol final. Il existe deux grandes familles de chapes pour plancher chauffant :
Cette désignation englobe les chapes dont la mise en œuvre nécessite un liant hydraulique. Le système humide se subdivise en deux catégories principales :
Les Chapes Béton Traditionnelles :Ces chapes nécessitent un recouvrement des tubes d'au moins 3 cm. Le béton, composé d'un mélange de ciment, de sable et de granulats, peut être préparé sur le chantier ou livré directement par une centrale à béton.
Pour tous les systèmes humides, si les contraintes d'épaisseur imposent un recouvrement du tube supérieur à 5 cm de béton, l'inertie deviendrait trop importante. Il est alors recommandé de compenser cette surépaisseur par un ajout d'isolant en sous-face.

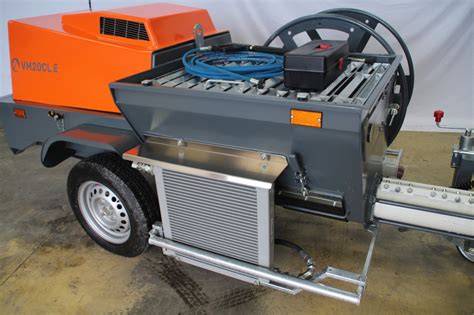

Les Chapes Fluides :Ces chapes, d'une épaisseur d'environ 2,5 cm au-dessus du tube, sont composées majoritairement de gypse (anhydrite) ou de ciment. Elles sont mises en œuvre par des applicateurs spécialisés à l'aide de pompes, ce qui garantit une grande fluidité et une autonivellement parfait.
Chapes fluides à base d'anhydrite :
Chapes fluides à base de ciment :
Le système sec a été développé pour répondre aux problématiques de faibles épaisseurs, particulièrement en rénovation où les hauteurs de réservation sont souvent limitées (typiquement 10 à 15 cm). Malgré sa pertinence dans ces cas, le système sec représente moins de 5 % des parts de marché.
Mise en œuvre :
Avantages :
Inconvénients :
La chape d'enrobage est un élément fondamental du plancher chauffant basse température. Elle assure plusieurs fonctions critiques pour le bon fonctionnement et la longévité de l'installation :
Une chape mal réalisée, avec une épaisseur insuffisante, des bulles d'air emprisonnées, ou des fissures, peut gravement compromettre les performances du plancher chauffant. Ces défauts entraînent une diffusion thermique irrégulière, une surconsommation d'énergie et une réduction du confort. Le respect des normes, notamment le DTU 65.14, est donc impératif pour garantir la qualité et la sécurité de l'installation.
Le DTU 65.14 impose une épaisseur minimale de chape de 3 cm au-dessus de la génératrice supérieure des tubes. Pour des tubes de diamètre 16 mm, cela se traduit par une épaisseur totale de chape d'environ 5 à 6 cm au-dessus de l'isolant. Cette épaisseur est essentielle pour garantir un enrobage correct et une diffusion thermique homogène.
En pratique, une épaisseur de 5,5 à 6,5 cm est souvent recommandée pour un confort optimal. Une épaisseur légèrement supérieure favorise l'inertie thermique, ce qui est un avantage en construction neuve pour une restitution de chaleur douce et prolongée. Inversement, une épaisseur plus faible, privilégiée en rénovation, réduit le temps de réponse du chauffage, permettant une montée en température plus rapide.
Pour les chapes ciment destinées aux planchers chauffants, l'ajout d'un adjuvant plastifiant est indispensable. Ce produit chimique, ajouté au mélange, améliore considérablement la fluidité de la chape sans augmenter sa teneur en eau. Il garantit un enrobage parfait des tubes, chassant l'air et éliminant les bulles, même dans les zones où la densité des tubes est élevée, comme dans les salles de bains ou les cuisines.
La mise en chauffe de la chape est une étape cruciale et obligatoire avant la pose du revêtement de sol. Elle a pour objectif d'évacuer l'humidité résiduelle contenue dans la chape et de stabiliser dimensionnellement le matériau, prévenant ainsi les fissures futures. Le protocole défini par le DTU 65.14 est strict et doit être scrupuleusement respecté :
Phase 1 - Attente : Un délai doit être observé après le coulage de la chape :
Phase 2 - Montée en température : La température de départ est initiée à la température ambiante (environ 20°C). Elle est ensuite augmentée progressivement de 5°C par jour jusqu'à atteindre la température maximale de service calculée pour l'installation (généralement 45°C).
Phase 3 - Palier : La température maximale est maintenue pendant une période de 2 à 3 jours.
Phase 4 - Descente : La température est ensuite réduite progressivement de 5°C par jour, jusqu'à revenir à la température ambiante.
Ce cycle complet de mise en chauffe dure environ deux semaines et ne doit en aucun cas être raccourci.
Tous les revêtements de sol ne sont pas compatibles avec un plancher chauffant. La résistance thermique du revêtement est un critère déterminant, car un matériau trop isolant bloquerait la diffusion de la chaleur vers la pièce. La résistance thermique maximale autorisée pour un revêtement de sol sur plancher chauffant est de 0,15 m².K/W.
Voici les principales options compatibles :
La question de réaliser soi-même une chape liquide, notamment avec un béton très liquide et auto-lissant, est souvent posée par les particuliers cherchant à réduire les coûts. Cependant, il est essentiel de comprendre les spécificités de ces produits.
Un premier élément de réponse est que l'augmentation de la part d'eau dans un béton traditionnel accentue le phénomène de retrait, entraînant un risque accru de fissuration, particulièrement critique pour un plancher chauffant. Pour liquéfier un béton sans compromettre sa résistance, l'ajout d'un plastifiant ou superplastifiant est la solution technique appropriée. Ces adjuvants, disponibles dans le commerce, permettent d'obtenir une consistance plus fluide tout en maintenant un rapport eau/ciment optimal.
Cependant, il est important de distinguer la "chape liquide" professionnelle, souvent à base d'anhydrite ou de ciment formulée spécifiquement, de la tentative de réaliser un béton traditionnel "liquide". La chape liquide professionnelle est conçue pour être autonivelante grâce à sa formulation spécifique et nécessite un matériel de mise en œuvre adapté (pompes, etc.) ainsi que des applicateurs agréés. Tenter de reproduire ces performances avec un mélange traditionnel peut s'avérer complexe et risqué.
Certains professionnels utilisent une technique en deux passes pour les chapes liquides : une première couche plus épaisse pour bloquer les tuyaux, suivie d'une seconde couche plus fluide qui s'étale naturellement pour obtenir un niveau parfait. Cette approche requiert une grande maîtrise et un savoir-faire technique.
Pour un particulier souhaitant réaliser une chape autonivelante, il est possible d'utiliser des mortiers de ragréage spécifiques qui sont conçus pour être autonivelants et peuvent être appliqués en faible épaisseur. Ces produits sont plus faciles à mettre en œuvre que de tenter de transformer un béton traditionnel en béton liquide.
L'ajout de fibres (verre, polypropylène) au mélange de béton ou de mortier peut également améliorer sa résistance à la fissuration et sa durabilité. Ces fibres agissent comme un treillis interne, renforçant la structure du matériau.
Il est donc possible de réaliser une chape avec des propriétés améliorées grâce à des adjuvants et des fibres, mais la dénomination "béton liquide" ou "chape liquide" renvoie généralement à des produits industriels dont la formulation et la mise en œuvre sont spécifiques et garanties par des professionnels agréés. Pour un projet d'autoconstruction visant à enrober un plancher chauffant, l'utilisation d'un mortier de ragréage autolissant, potentiellement renforcé de fibres, semble être une approche plus réaliste et sécurisée que de chercher à reproduire une chape liquide professionnelle avec un béton traditionnel.
La mise en œuvre d'un plancher chauffant, qu'il s'agisse de dalles planes ou à plots, et le choix de la chape appropriée (béton traditionnel, chape fluide anhydrite ou ciment, système sec) sont des décisions techniques qui impactent directement le confort et l'efficacité énergétique du logement. Le respect des normes, notamment le DTU 65.14, et le suivi scrupuleux du protocole de mise en chauffe sont essentiels pour garantir la performance et la durabilité de l'installation. Bien que des solutions "maison" soient parfois envisagées pour réduire les coûts, il est primordial de privilégier les matériaux et les techniques éprouvés, et de faire appel à des professionnels qualifiés pour les étapes critiques de la mise en œuvre de la chape.
