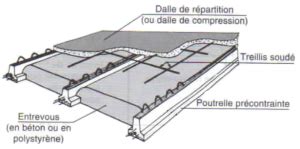

Le système de plancher poutrelles-hourdis s'est solidement établi comme une technique constructive de premier plan, offrant une combinaison unique de robustesse, de facilité de mise en œuvre et d'adaptabilité à une vaste gamme de projets. Qu'il s'agisse de maisons individuelles, de logements collectifs, d'établissements recevant du public (ERP) ou même de rénovations d'envergure, ce système préfabriqué démontre sa valeur. Il est composé de poutrelles en béton précontraint, assemblées sur site, et d'entrevous, également appelés hourdis. Cette structure sert de base à une dalle de béton qui répartit les charges et assure la rigidité globale de l'ouvrage. La conception du plancher poutrelles-hourdis est pensée pour répondre aux exigences spécifiques de chaque niveau d'un bâtiment, qu'il s'agisse des planchers bas, des planchers intermédiaires, des planchers d'étage ou des toitures-terrasses. La performance de ce système est encore renforcée par l'intégration de solutions d'isolation et de rupteurs de ponts thermiques, permettant de limiter les déperditions de chaleur et d'améliorer le confort des occupants.
La constitution d'un plancher poutrelle-hourdis débute par la pose minutieuse des poutrelles. Ces éléments porteurs, généralement en béton précontraint, sont disposés selon un entraxe défini par l'étude structurelle. Entre ces poutrelles viennent se loger les hourdis, qui servent à la fois de coffrage perdu et d'espace de remplissage. L'appellation "hourdis" ou "entrevous" désigne en réalité le même produit, un élément essentiel à la complétude du plancher.
Historiquement, les entrevous étaient souvent en béton. Cependant, l'innovation a conduit au développement de solutions plus légères et performantes, notamment les hourdis en polystyrène expansé. Ces derniers présentent de nombreux avantages pratiques : leur légèreté facilite grandement leur manipulation sur chantier, réduisant la pénibilité pour les ouvriers par rapport aux entrevous en béton traditionnels. De plus, leur facilité de découpe simplifie leur mise en œuvre, particulièrement dans les zones complexes ou les points singuliers du bâtiment.
Les hourdis en polystyrène sont disponibles dans une large gamme de configurations pour s'adapter aux besoins spécifiques de chaque projet. On retrouve ainsi des modèles découpés, proposés dans une palette variée d'entraxes et de hauteurs coffrantes, avec des coefficients de transmission surfacique (Up) optimisés. Ces hourdis existent en version standard et en version ignifugée, offrant un classement de réaction au feu M1 pour une sécurité accrue.
Une autre déclinaison performante est celle des hourdis en polystyrène moulés. Ces produits se distinguent par une finition de haute qualité et intègrent des fonctionnalités additionnelles. Parmi celles-ci, on peut citer des ergots d'emboîtement qui facilitent l'assemblage, des alvéoles spécialement étudiées pour le traitement des poutrelles jumelées, et des goulottes permettant le clipsage aisé de rehausses.
Pour répondre aux exigences réglementaires en matière de sécurité incendie, certains hourdis polystyrène découpés sont dotés d'un parement en laine de bois de 25 mm d'épaisseur. Ce parement, maintenu par des suspentes métalliques, garantit le respect de la réglementation incendie, comme le stipule le guide de l'isolation par l'intérieur version 2016 du CSTB.
Pour les applications où la fonction isolante de l'entrevous n'est pas primordiale, comme dans les planchers entre locaux chauffés (planchers intermédiaires) ou lorsqu'une isolation est prévue sur la dalle de compression (par exemple en toiture-terrasse), les hourdis polystyrène restent une option pertinente. Ils apportent un complément d'isolation en partie courante tout en simplifiant la mise en œuvre.
La résistance mécanique des hourdis polystyrène est rigoureusement contrôlée. Elle est garantie par des essais en poinçonnement-flexion, une étape obligatoire pour l'obtention de la certification NF Entrevous. De plus, un contrôle qualité permanent est effectué en usine pour assurer la constance des performances.
Une solution particulièrement innovante est représentée par les entrevous Hourdissimo®. Cette déclinaison coffrante est conçue pour être l'un des entrevous les plus polyvalents du marché. Réservés aux poutrelles treillis, ces entrevous réversibles peuvent être posés dans deux sens, offrant ainsi la flexibilité de deux hauteurs coffrantes avec un seul produit.

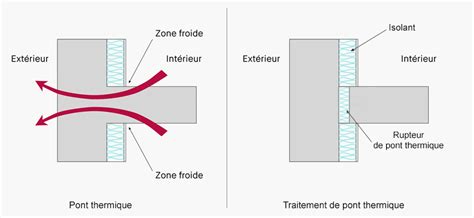

Dans le contexte actuel de recherche d'efficacité énergétique, le traitement des ponts thermiques est devenu un aspect crucial de la construction. Les ponts thermiques sont des zones où l'isolant est interrompu, créant des voies préférentielles pour les déperditions de chaleur. Le respect de la réglementation thermique en vigueur, comme la RT 2012, impose de traiter ces ponts thermiques, notamment au niveau des liaisons plancher-mur, que ce soit pour les planchers intermédiaires ou les planchers bas.
Pour répondre à cet enjeu, plusieurs solutions innovantes ont été développées :
Le Panneau Sécable 3 en 1 : Ce panneau est une solution polyvalente conçue pour traiter simultanément les ponts thermiques transversaux, longitudinaux et ceux des murs de refend. Il est particulièrement adapté aux applications sur hourdis polystyrène.
Le Rupsilon® TLR : Cette solution est optimisée pour le traitement des ponts thermiques des vides sanitaires dans les maisons individuelles. Il est également disponible en version "Rupsilon® TLR Chauffant" pour les planchers intégrant un système de chauffage au sol.
Les Rupteurs de Ponts Thermiques Moulés (Rupsilon® PI L et PI T) : Ces rupteurs, disponibles en versions longitudinale et transversale, sont spécifiquement conçus pour le traitement des ponts thermiques des planchers intermédiaires, et ce, quel que soit le type de poutrelle et d'entrevous utilisé.
Les Rupteurs Thermiques avec Parement Ciment (Variante des Rupsilon® PI) : Ces rupteurs, également disponibles en versions longitudinale et transversale, sont recouverts d'une plaque de parement en ciment allégé. Cette caractéristique leur confère un classement de résistance au feu EI 15, renforçant la sécurité incendie de l'ouvrage.
Les rehausses jouent un rôle complémentaire essentiel dans certains systèmes de planchers poutrelles-hourdis. Elles sont utilisées en association avec les hourdis polystyrène pour augmenter l'épaisseur du coffrage. L'avantage majeur de cette solution est qu'elle permet d'obtenir une dalle plus épaisse sans recourir à une surconsommation de béton, et contribue ainsi à alléger la structure globale. Hirsch Isolation propose des rehausses spécifiquement adaptées à chaque gamme de hourdis, comme les gammes Hourdissimo® et Voutissimo®.
Le système poutrelles-hourdis se décline en plusieurs configurations pour répondre aux besoins spécifiques de chaque partie du bâtiment.
Le plancher bas, également connu sous le nom de "plancher sur vide sanitaire", constitue le premier niveau de plancher d'une construction. Son isolation est d'une importance capitale pour garantir le confort thermique des occupants et maîtriser les dépenses énergétiques.
Plancher à Isolation Intégrée Equatio VS : Pour répondre à cet enjeu, des systèmes comme l'Equatio VS ont été développés. L'ensemble des composants est livré simultanément sur le chantier, accompagné d'un plan de pose détaillé élaboré par le bureau d'études. Les étapes de mise en œuvre incluent la pose des poutrelles et des hourdis, l'installation des éléments spécifiques de traitement thermique (Thermorefend, Box VS), la pose des canalisations, puis le ferraillage et le bétonnage. Les performances mécaniques, comme la portée maximale sans étai (variant de 4,83 à 5,14 m selon les hypothèses), et les performances thermiques sont communiquées pour ce système.
Plancher Rectoplast VS : Pour les planchers bas non isolants, souvent utilisés pour les garages, les terrasses ou les bâtiments non résidentiels, le système Rectoplast VS offre une solution coffrante sans étai. Il est composé de poutrelles RS sans étai (SE) et d'entrevous en plastique recyclé. Ce système s'inscrit dans une démarche éco-responsable, avec une réduction significative des déchets de chantier grâce à la réutilisation des chutes.
Le plancher haut de sous-sol, ou plancher intermédiaire, sépare le sous-sol (cave, garage) du rez-de-chaussée. Il joue un rôle essentiel dans l'isolation thermique et la protection contre l'humidité, contribuant ainsi au confort général de l'habitation.
Le plancher d'étage a pour fonction principale de supporter et de répartir les charges entre les différents niveaux d'une habitation. Au-delà de ces aspects structurels, il doit également assurer une isolation phonique et thermique performante, visant à atténuer les bruits aériens et d'impacts, et à limiter les déperditions de chaleur.
Le plancher de toiture-terrasse est utilisé pour réaliser le dernier niveau de plancher d'une construction, servant de toit plat, accessible ou non. Ce type de plancher doit garantir l'étanchéité et traiter efficacement les ponts thermiques ainsi que le point de rosée, afin de prévenir l'apparition de moisissures.
Le système de plancher poutrelles-hourdis se distingue par une série d'avantages significatifs qui expliquent sa popularité :
Robustesse et Durabilité : La combinaison du béton précontraint et de la dalle de compression confère au plancher une grande solidité et une excellente longévité.
Facilité de Mise en Œuvre : Ce système constructif ne requiert pas de savoir-faire spécifique et peut être mis en œuvre par des équipes moins spécialisées, ce qui simplifie la gestion du chantier.
Adaptabilité : Il s'adapte à tous les étages et à diverses configurations architecturales.
Maîtrise des Coûts : La quantité de matériaux nécessaires est précisément évaluée, permettant une gestion optimisée du budget.
Performance Thermique et Acoustique : Grâce à l'intégration de solutions isolantes et de rupteurs de ponts thermiques, le système permet d'atteindre d'excellentes performances en matière de confort thermique et acoustique.
La dalle de béton, également appelée dalle de compression, a une épaisseur minimale réglementée par le DTU 23.5, qui doit être adaptée aux réseaux intégrés au plancher. En général, un plancher hourdis peut supporter une charge d'environ 450 kg/m². L'épaisseur précise du plancher est toujours indiquée dans l'étude et sur les plans délivrés par le bureau d'études, garantissant un dimensionnement au plus juste.
La conception du plancher poutrelles-hourdis peut intégrer des solutions pour le chauffage au sol, comme le chauffage à eau basse température. Dans ce cas, l'épaisseur de l'isolant sous la chape est un élément clé à considérer pour optimiser l'efficacité du système. Les discussions entre professionnels et particuliers sur ce sujet soulignent l'importance de bien dimensionner cette couche isolante pour éviter les déperditions de chaleur vers le bas, tout en assurant une bonne diffusion de la chaleur vers le haut.
L'utilisation de planelles isolantes peut également être envisagée pour améliorer l'isolation des bords de plancher, bien que leur efficacité puisse être débattue par rapport à d'autres solutions plus intégrées. Le choix entre différents types d'entrevous, comme les Rectosten avec un Up de 0,36, peut avoir un impact sur les performances thermiques globales, et doit être mis en balance avec le coût des solutions alternatives comme les rupteurs thermiques.
En conclusion, le plancher poutrelles-hourdis est un système constructif éprouvé et évolutif, offrant une grande flexibilité et des performances adaptées aux exigences modernes de la construction. L'intégration de solutions d'isolation et le traitement rigoureux des ponts thermiques permettent d'en faire un choix judicieux pour la réalisation de planchers performants et confortables.
