L'intégration d'un plancher chauffant dans une habitation existante est une démarche de plus en plus populaire pour améliorer le confort thermique tout en optimisant la consommation énergétique. Que ce soit dans le cadre d'une rénovation complète ou d'une transformation d'espace, comme convertir un garage en atelier, le raccordement d'un plancher chauffant à une installation existante soulève de nombreuses questions techniques. Ce guide explore les différentes facettes de ce projet, depuis les considérations sur l'isolation et la dalle jusqu'aux subtilités du raccordement hydraulique et de la régulation.

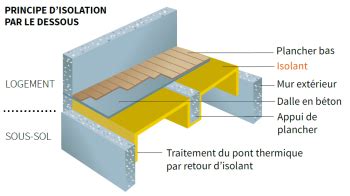

Avant même de penser au raccordement du système de chauffage, une attention particulière doit être portée à la structure du sol. Dans le cas d'une conversion de garage en atelier, la dalle de béton existante, construite en 2000 et isolée avec un isolant de 2 pouces d'épaisseur, présente une base de départ. L'épaisseur de cette dalle, variant entre 4 et 6 pouces, soulève la question de sa masse thermique. Une masse thermique importante peut agir comme un réservoir de chaleur, diffusant la chaleur sur une longue période, ce qui peut être bénéfique pour maintenir une température stable. Cependant, elle peut aussi rendre la montée en température initiale plus lente.
Une interrogation courante est de savoir s'il est nécessaire d'ajouter un nouvel isolant sur la dalle existante avant de refaire une nouvelle dalle intégrant le fil chauffant. L'ajout d'un isolant supplémentaire est fortement recommandé pour minimiser les déperditions thermiques vers le sol. Cela permet de diriger l'énergie chauffante vers l'espace de vie plutôt que de la perdre dans les fondations. L'alternative plus économique de simplement resurfacer, mettre à niveau, ajouter le fil chauffant, puis la céramique, pourrait compromettre l'efficacité énergétique globale du système. Une isolation adéquate sous le plancher chauffant est cruciale pour optimiser les performances et réduire les coûts d'exploitation, pouvant potentiellement réduire la facture énergétique de 15 à 25 %.
Dans le contexte d'une rénovation d'une vieille maison, l'installation d'un plancher chauffant en remplacement de radiateurs en fonte est une option attrayante. La question de l'isolation de la maison dans son ensemble devient alors primordiale. Si la maison n'est pas très bien isolée, un plancher chauffant seul pourrait ne pas suffire à assurer un confort thermique optimal. Dans ce cas, il peut être judicieux de conserver certains radiateurs en fonte sur un circuit indépendant, comme cela a été fait dans un exemple où 4 radiateurs en fonte ont été conservés au rez-de-chaussée en plus du nouveau plancher chauffant.

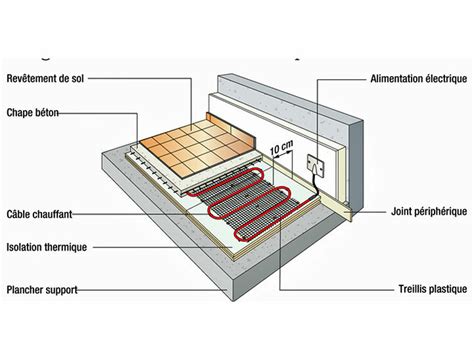

Le choix entre différentes technologies pour l'installation d'un plancher chauffant sur un carrelage existant est également important. Les systèmes électriques à faible épaisseur, utilisant des nattes chauffantes de 2 à 5 mm, sont idéaux pour les petites surfaces et offrent une montée en température rapide grâce à leur faible inertie. Les systèmes hydrauliques "secs", avec des tubes insérés dans des plaques isolantes rainurées et recouverts de plaques de répartition, ont une épaisseur totale plus importante (2 à 4 cm) et sont adaptés aux plus grandes surfaces.

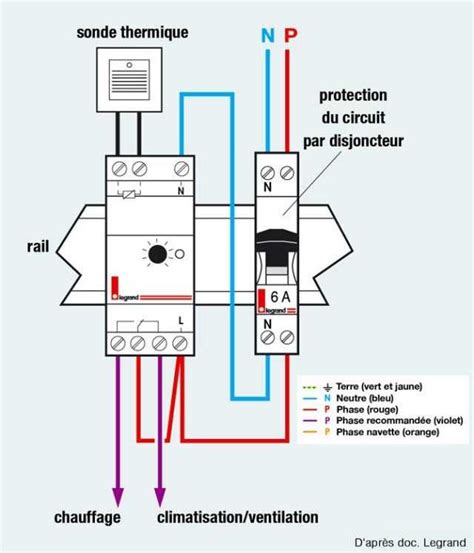

La régulation d'un système de chauffage combinant plancher chauffant et radiateurs demande une approche réfléchie. L'utilisation d'une sonde extérieure pour déterminer les températures de départ selon une courbe de chauffe est une pratique courante. Cependant, l'ajout d'une sonde d'ambiance permet une gestion plus fine de la température intérieure. La question se pose alors : sur quel circuit placer la sonde d'ambiance, et à quel niveau ?
Plusieurs options se présentent :
Dans un cas précis, la décision a été prise de placer une sonde d'ambiance par circuit, en plus de la sonde extérieure. Ce choix a été motivé par la limitation de la régulation de la chaudière, qui ne permettait de régler que la pente de la courbe de chauffe, mais pas le décalage parallèle. L'ajout de sondes d'ambiance par circuit a donc permis d'affiner la gestion thermique globale.
Il est également important de considérer les caractéristiques spécifiques de la chaudière. Par exemple, une chaudière De Dietrich DTG1300 EcoNox plus V130, associée à un plancher chauffant en chape sèche avec isolant XPS et diffuseurs en aluminium, nécessite une configuration adaptée. La compatibilité de la chaudière avec le plancher chauffant est un facteur déterminant. Les chaudières à gaz, fioul, bois, et certaines pompes à chaleur (notamment les PAC basse température) sont généralement compatibles. Une chaudière basse température (<45°C) est idéale pour un plancher chauffant, optimisant son rendement.
Le débit et la pression de la chaudière sont également des paramètres cruciaux. Un débit insuffisant peut impacter négativement le chauffage du plancher et des radiateurs existants. Pour un plancher de 50m², un débit d'environ 4,5 m³/h est souvent nécessaire. La pression de service de la chaudière doit être compatible avec celle du système de plancher chauffant, généralement entre 1 et 3 bars.
L'installation d'un plancher chauffant en rénovation est encadrée par des réglementations strictes, notamment la norme NF DTU 65.14, qui régit les conditions de mise en œuvre. En copropriété, l'accord préalable de l'assemblée générale est souvent requis, surtout si les travaux affectent les parties communes. Il est donc essentiel de se rapprocher du syndic et de respecter les procédures établies.
Plusieurs contraintes techniques doivent être prises en compte lors de l'installation sur un carrelage existant :
Des difficultés techniques peuvent survenir, telles qu'un carrelage instable ou fissuré, ou un nivellement imparfait. Dans ces cas, il est crucial de vérifier l'adhérence des carreaux, de refixer ceux qui sonnent creux, de combler les fissures avec un enduit de réparation spécifique, et de réaliser un ragréage autonivelant pour compenser les irrégularités. L'utilisation d'un marteau léger pour tapoter le carrelage est une astuce de professionnel pour détecter les zones décollées.
Il est également important de savoir quand faire appel à un professionnel. La présence d'humidité dans le sol, des doutes sur la capacité portante du plancher, la nécessité d'adapter le circuit électrique existant, ou encore le raccordement à une chaudière pour un système hydraulique sont des situations qui requièrent l'intervention d'un spécialiste qualifié.

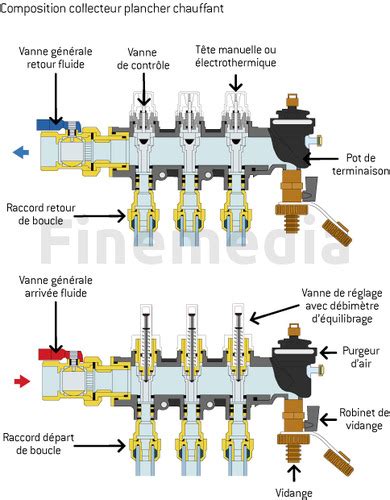

Le raccordement d'un plancher chauffant à une installation existante implique la création d'un circuit hydraulique dédié ou l'intégration au système existant, en utilisant des vannes à trois voies. Cette étape demande précision et rigueur, dans le respect des règles de sécurité.
Les éléments essentiels pour un raccordement réussi incluent :
Après le raccordement, une purge complète du circuit est indispensable pour éliminer l'air emprisonné. Des problèmes tels que des fuites, des bruits de clapotis ou un manque de chaleur dans certaines zones peuvent survenir. La plupart de ces problèmes peuvent être résolus par une purge méthodique, un contrôle de l'étanchéité des raccords, et une vérification du débit dans chaque boucle.
Le dimensionnement correct du système est crucial. Des calculs précis, souvent aidés par des outils en ligne, permettent d'estimer la puissance calorifique requise pour le plancher chauffant en tenant compte de la surface, de l'isolation, de la température souhaitée et du climat local. Cette puissance doit ensuite être comparée à la capacité de la chaudière pour assurer une compatibilité optimale.
La pose d'un plancher chauffant sur carrelage existant est une solution performante qui permet de transformer un habitat sans travaux de démolition majeurs. En suivant scrupuleusement les étapes de préparation, de choix du matériel, d'installation et de régulation, il est possible de bénéficier d'un confort thermique accru et d'une efficacité énergétique optimisée.
