Dans une optique de recherche d'autonomie énergétique et de réduction de l'empreinte carbone, la fabrication d'un chauffe-air solaire, distinct des panneaux solaires thermiques traditionnels, représente une solution ingénieuse et accessible. Ce système ingénieux, qui n'implique aucune plomberie et utilise uniquement des tuyaux remplis d'air, offre une approche novatrice pour exploiter l'énergie solaire. L'objectif principal n'est pas de fournir la totalité du chauffage d'un bâtiment, mais plutôt d'agir comme un apport complémentaire de chaleur. En effet, la dépendance à l'ensoleillement rend peu probable qu'un tel système puisse maintenir une température confortable lors des froides nuits d'hiver, même dans une maison parfaitement isolée. Cette nature "complémentaire" libère une certaine pression quant à l'efficacité absolue, ouvrant ainsi la porte à l'expérimentation et à l'innovation.
Le processus de fabrication, bien que potentiellement long, est avant tout une invitation à la créativité et à l'utilisation de matériaux recyclés. L'étape la plus fastidieuse pourrait bien être le choix des matériaux, tant les conceptions, les dessins techniques, les croquis d'assemblage et les vidéos abondent sur Internet. Des canettes de liqueur aux descentes de gouttières, en passant par les écrans solaires et les feuilles de tôle, les possibilités sont vastes. Le concept sous-jacent est d'une simplicité brillante, même si sa mise en œuvre demande un certain investissement en temps.
Le principe de base d'un chauffe-air solaire est constant, malgré les nombreuses conceptions possibles. Un petit ventilateur est essentiel pour alimenter l'air dans un panneau, typiquement orienté vers le sud pour maximiser l'exposition solaire. L'air de l'habitation est aspiré dans une chambre située au bas du panneau, puis est poussé vers le haut à travers des contenants métalliques avant d'atteindre une chambre de collecte où l'air chauffé est stocké ou redistribué.
Une alternative ingénieuse aux traditionnelles canettes de liqueur consiste à utiliser des descentes de gouttières. Ce concept conserve le même principe de fonctionnement, remplaçant simplement les lignes de canettes assemblées par des sections de gouttières. Bien que cette approche puisse engendrer un coût légèrement supérieur, elle permet de gagner un temps considérable en termes de travail d'assemblage. Le principe de base s'applique de manière identique.
D'autres conceptions incorporent généralement trois couches d'écrans solaires pour garantir une surface noire uniforme, ou encore une unique feuille de tôle, comme un morceau de toiture métallique recyclé. Ces designs diffèrent des modèles précédents en ce qu'ils ne séparent pas l'air dans deux chambres distinctes. La conception utilisant des écrans multiples semble légèrement plus complexe à réaliser que celle employant une feuille de tôle unique. Néanmoins, des tests ont démontré que ces systèmes, qu'ils soient à base d'écrans ou de tôle, fournissent une quantité de chaleur supérieure aux collecteurs plus rudimentaires.
Pour ceux qui préfèrent un chauffe-air solaire fonctionnant sans apport électrique, le principe de convection naturelle, où l'air chaud monte, peut être exploité. Cependant, il est important de noter que l'utilisation d'un petit ventilateur pour acheminer l'air permet d'obtenir des résultats significativement plus probants en termes de production de chaleur.
Plusieurs éléments clés déterminent l'efficacité et la performance d'un chauffe-air solaire :
La Taille du Panneau : La dimension du panneau est directement proportionnelle au volume d'air chauffé et à la température de sortie de cet air. Un panneau plus grand pourra traiter un volume d'air plus important, générant ainsi plus de chaleur.

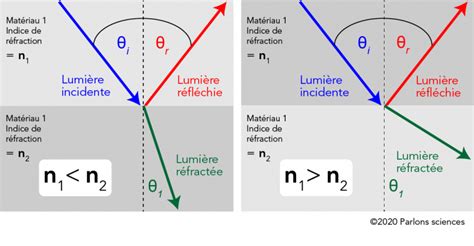

L'Absorption Solaire : Les panneaux solaires thermiques à air ont une capacité limitée à retenir la chaleur. Cette capacité dépend en partie de la manière dont la surface noire interagit avec la lumière. Une surface mate sera intrinsèquement plus performante qu'une surface brillante, car elle réfléchira moins la lumière. L'ajout d'une vitre frontale, par exemple, peut entraîner une réflexion immédiate d'environ 10 % de la lumière solaire incidente, réduisant ainsi l'énergie captée.
La Conductivité des Matériaux : Les matériaux présentant une meilleure conductivité thermique permettront une performance accrue. Par exemple, un tuyau en PVC ne sera pas aussi efficace pour transmettre la chaleur qu'un tuyau métallique. De plus, tous les métaux ne possèdent pas la même conductivité. Le cuivre, bien qu'étant l'un des meilleurs conducteurs, présente un coût prohibitif pour de telles applications. L'aluminium ou l'acier galvanisé peuvent représenter des alternatives plus abordables avec une conductivité acceptable.
L'Efficacité Énergétique de la Maison : La quantité de chaleur réellement nécessaire à une maison est déterminée par son taux de déperdition thermique. Un chauffe-air solaire sera d'autant plus pertinent qu'il pourra couvrir un pourcentage plus élevé de la demande en chaleur si cette demande est faible, c'est-à-dire si la maison est bien isolée.
La Latitude : La position géographique, et plus spécifiquement la latitude, joue un rôle crucial. Plus on se déplace vers le nord, plus le nombre d'heures d'ensoleillement journalier diminue, particulièrement en hiver. Cela impacte directement la quantité d'énergie solaire captée et donc la production de chaleur.
La Durabilité des Matériaux : Les colles, adhésifs et peintures utilisés dans la fabrication du panneau solaire sont exposés directement aux rayons du soleil et aux variations de température. Ils risquent de se détériorer avec le temps, ce qui peut non seulement compromettre l'intégrité structurelle du panneau, mais aussi potentiellement altérer la qualité de l'air intérieur par le dégagement de composés organiques volatils (COV). Il est donc primordial de choisir des matériaux résistants aux UV et aux intempéries.
Les générateurs d'énergie renouvelable, y compris les chauffe-airs solaires, partagent des "talons d'Achille" communs : la fiabilité et le stockage de l'énergie. L'intermittence de l'ensoleillement, particulièrement accentuée en hiver avec des journées courtes et une couverture nuageuse fréquente, pose un défi majeur. De plus, l'esthétique peut être un frein pour certains. L'intégration d'un chauffe-air sur une habitation peut parfois altérer le rendu visuel.
Pour pallier l'intermittence et distribuer la chaleur accumulée sur une plus longue période, l'ajout de masse thermique est une solution particulièrement efficace. Il existe de nombreuses méthodes créatives pour y parvenir. Par exemple, l'air chauffé pourrait circuler à travers des tubes enfouis dans du sable, des briques ou de la maçonnerie avant d'être diffusé dans l'espace à chauffer. Ce concept est similaire à ce que l'on observe dans les serres, qui ont tendance à surchauffer durant la journée et à se refroidir rapidement une fois la nuit tombée.
Il est crucial d'inclure un évent de dérivation (bypass) dans la conception du système. Cela permet de réguler le flux d'air et d'éviter une surchauffe potentielle du panneau, surtout lors des journées ensoleillées mais avec une faible demande de chauffage.
Bien que cet article se concentre sur les chauffe-airs solaires, il est pertinent de noter l'existence de normes strictes régissant les aérothermes à gaz, qui sont couramment utilisés pour le chauffage industriel et commercial. Ces normes visent à garantir la sécurité et l'efficacité énergétique de ces appareils. Au niveau européen, la directive 2009/142/CE établit le cadre réglementaire, tandis qu'au niveau national, des normes spécifiques comme la NF EN 1020 précisent les exigences pour les générateurs d'air chaud à convection forcée utilisant des combustibles gazeux.
Maître Jean Dupont, avocat spécialisé en droit de l'énergie, souligne que ces normes "visent à garantir un niveau élevé de sécurité tout en favorisant l'innovation technologique." Les fabricants doivent intégrer ces exigences dès la phase de conception. L'installation et la maintenance sont également encadrées, nécessitant des qualifications professionnelles spécifiques, telles que la qualification PG (Professionnel Gaz). Maître Sophie Martin, avocate en droit de la construction, rappelle que "la responsabilité des installateurs et des mainteneurs est engagée en cas de non-respect des normes."
L'évolution constante de ces normes, motivée par les enjeux environnementaux et la nécessité de réduire les émissions de gaz à effet de serre, pose des défis aux fabricants mais stimule également l'innovation technologique. Ces normes, bien que représentant des défis, sont un levier puissant pour la transition vers des solutions de chauffage plus durables.

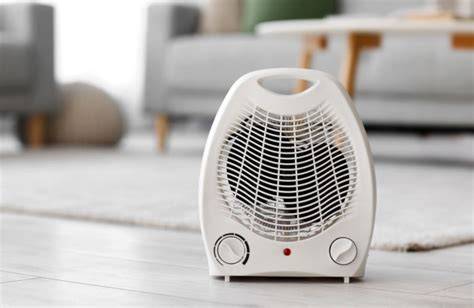

En parallèle des solutions solaires, la fabrication d'un radiateur soufflant fait maison représente une autre voie vers l'autonomie en matière de chauffage, particulièrement pour des besoins ponctuels ou d'appoint. Ces appareils, mobiles et simples d'utilisation, peuvent être construits à partir de matériaux de récupération, rendant le projet économique et écologique.
Un radiateur soufflant typique, qu'il soit commercial ou fait maison, se compose de trois éléments principaux :
L'ajout d'éléments de contrôle automatique, tels qu'un thermostat, permet de réguler la température ambiante et d'optimiser la consommation d'énergie en allumant et éteignant l'appareil de manière autonome.
Le choix de l'élément chauffant est crucial pour la sécurité et l'efficacité de l'appareil. Plusieurs options s'offrent :
Une méthode populaire pour fabriquer un radiateur soufflant DIY consiste à utiliser un morceau de tuyau en amiante-ciment comme boîtier. Ce matériau présente l'avantage de ne pas conduire l'électricité, renforçant la sécurité de l'appareil. Un diamètre d'environ 15 cm et une longueur d'environ 50 cm sont généralement recommandés.
Le processus de fabrication implique plusieurs étapes clés :
Pour des applications nécessitant une puissance de chauffage plus importante, comme le chauffage de garages ou d'ateliers, une version plus robuste, souvent appelée "pistolet thermique", peut être construite. Cette conception repose généralement sur une base en contreplaqué sur laquelle sont montés un ventilateur et un élément chauffant fermé (souvent un type résistance encapsulée).
Les étapes de fabrication incluent :
Des instructions détaillées pour la fabrication de pistolets thermiques utilisant différents types de carburant (électrique, diesel, huile usagée, gaz) sont disponibles dans des ressources spécialisées, offrant ainsi une gamme étendue de solutions pour le chauffage d'appoint.
Une unité centrale d'ordinateur inutilisée peut également servir de point de départ pour fabriquer un radiateur soufflant DIY, car elle intègre déjà un ventilateur. En ajoutant un élément chauffant approprié et en adaptant le boîtier, il est possible de créer un appareil de chauffage compact.
La fabrication d'un chauffe-air solaire ou d'un radiateur soufflant DIY offre une opportunité précieuse d'explorer les principes de l'énergie renouvelable et de l'efficacité énergétique. Que ce soit pour réduire sa dépendance aux énergies fossiles avec un système solaire passif, ou pour créer un appareil de chauffage d'appoint économique et écologique, ces projets DIY permettent une compréhension approfondie des technologies impliquées. Il est cependant essentiel de toujours accorder la priorité à la sécurité, en particulier lors de la manipulation d'électricité et de matériaux potentiellement chauds, et de respecter les normes de construction et d'installation appropriées, même pour des projets amateurs. L'expérimentation et l'adaptation des designs en fonction des matériaux disponibles et des besoins spécifiques sont encouragées, ouvrant la voie à des solutions de chauffage innovantes et personnalisées.
