Le chauffage solaire thermique, bien que son principe de base soit simple, représente une avancée significative dans la quête d'une énergie plus propre et économique pour nos habitations. Il repose sur la conversion astucieuse du rayonnement solaire en chaleur utilisable, une source d'énergie gratuite et inépuisable. Au cœur de ce système se trouvent les capteurs solaires thermiques, dont la fonction première est de capter cette précieuse énergie solaire et de la transformer en chaleur.
Les capteurs solaires thermiques sont les éléments essentiels de toute installation solaire. Leur rôle est de capter le rayonnement du soleil et de le convertir en énergie thermique. Cette conversion s'effectue grâce à un absorbeur, généralement une plaque métallique de couleur noire, fabriquée en aluminium ou en cuivre, matériaux reconnus pour leur forte conductivité thermique. Cette plaque absorbe le maximum de rayonnement solaire, même par temps moins clément.

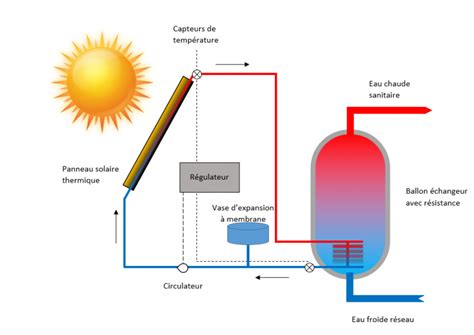

Le fluide caloporteur, souvent un mélange d'eau et d'antigel (glycol) pour résister au gel hivernal, joue un rôle fondamental. Il circule dans un circuit dédié, transportant la chaleur captée par l'absorbeur vers votre habitation. Le fonctionnement suit un cycle précis : le fluide caloporteur, une fois chauffé dans les capteurs, est acheminé vers l'unité de stockage par une pompe.
Les capteurs solaires thermiques ne sont pas une technologie unique ; ils se déclinent en différentes technologies, chacune étant adaptée à des besoins spécifiques et des conditions climatiques variées. Cette diversité permet une personnalisation poussée de l'installation solaire pour répondre au mieux aux exigences de chaque projet.
Les capteurs plans vitrés représentent la technologie la plus répandue pour les applications domestiques. Ces capteurs, robustes et d'une simplicité technique appréciable, atteignent des températures de fonctionnement variant de 40°C à 80°C. Cette plage de température les rend parfaitement adaptés à la production d'eau chaude sanitaire (ECS) et au chauffage d'appoint. Leur fiabilité et leur coût raisonnable en font une solution privilégiée pour de nombreuses installations résidentielles.
Les capteurs à tubes sous vide se distinguent par leur excellente isolation thermique. Cette caractéristique leur permet d'atteindre des températures de fonctionnement plus élevées, de l'ordre de 100°C à 120°C, et ce, même par temps froid ou peu ensoleillé. Cette performance accrue les rend particulièrement intéressants pour les régions aux conditions climatiques plus rigoureuses ou pour des besoins de chauffage plus importants.
Les capteurs non vitrés, également connus sous le nom de "moquettes solaires", présentent une structure simplifiée, dépourvue de vitrage et d'isolation. Leur principal atout réside dans leur coût très accessible, estimé aux alentours de 150€ TTC par m² fournis et posés, ainsi que dans leur facilité d'installation. Ces capteurs produisent de l'eau à une température relativement basse, environ 20°C, ce qui les rend parfaitement adaptés au chauffage des piscines durant la période estivale.
Enfin, les capteurs à concentration utilisent un système optique sophistiqué, composé de réflecteurs ou de lentilles, pour concentrer le rayonnement solaire sur un absorbeur de taille réduite. Ces systèmes sont capables de produire des températures très élevées, allant de 400°C à 1000°C pour les modèles les plus performants, ouvrant la voie à des applications industrielles ou à des systèmes de production d'énergie à très haute température.
Le choix du type de capteur solaire thermique dépendra donc de vos besoins spécifiques, des conditions climatiques locales et de votre budget.
Pour évaluer la performance d'un système de chauffage solaire thermique, le rendement des capteurs constitue une donnée fondamentale. Le rendement d'un capteur solaire thermique se définit par le rapport entre l'énergie utile récupérée (Q3) et l'énergie solaire incidente reçue par le capteur (E0). Il est important de noter que le rendement n'est jamais de 100%, car plusieurs facteurs limitent la conversion du rayonnement solaire en chaleur utilisable.
Le rendement optique (η0) est un indicateur clé, se situant généralement entre 0,75 et 0,85 pour les capteurs plans vitrés et pouvant atteindre 0,90 pour les capteurs à tubes sous vide. Ces valeurs signifient que, dans des conditions optimales, une grande partie du rayonnement solaire incident est effectivement convertie en chaleur utile.
Bien que la formule théorique du rendement donne une indication précieuse, plusieurs facteurs externes influencent considérablement la performance réelle de votre installation de chauffage solaire thermique.
L'orientation et l'inclinaison des capteurs sont les premiers facteurs déterminants pour maximiser l'énergie captée. En France métropolitaine, l'orientation idéale est le plein sud (azimut 0°). L'inclinaison optimale varie selon l'usage : une inclinaison de 30 à 45° est généralement recommandée pour la production d'eau chaude sanitaire, tandis que pour le chauffage, un angle plus prononcé peut être envisagé en hiver.
Les pertes thermiques constituent un autre facteur limitant. Plus l'écart entre la température du capteur et celle de l'air ambiant est important, plus ces pertes augmentent. Par exemple, lorsque la température du capteur atteint 80°C pour alimenter un système de chauffage central par temps froid (où la température ambiante est de 0°C), l'écart de température de 80°C réduit significativement le rendement, même avec un bon ensoleillement.
L'irradiance solaire fluctue considérablement selon les saisons, affectant directement la production énergétique de votre installation. Le rendement des capteurs solaires diminue lorsque les rayons du soleil ne frappent pas perpendiculairement leur surface.
Enfin, l'ombrage, qu'il soit causé par des arbres, des bâtiments voisins ou d'autres obstacles, peut réduire drastiquement la quantité de rayonnement solaire atteignant les capteurs, impactant ainsi négativement leur performance.
L'aspect visuel du chauffage solaire thermique préoccupe souvent les propriétaires soucieux de préserver l'harmonie architecturale de leur habitat. Heureusement, les avancées technologiques ont permis de développer des solutions d'intégration de plus en plus discrètes et esthétiques.
La toiture reste l'emplacement privilégié pour les capteurs solaires thermiques. Des solutions innovantes comme les tuiles solaires invisibles, fabriquées entièrement en verre et intégrant les capteurs, permettent une intégration quasi-parfaite avec la couverture existante.
L'installation en façade constitue une alternative pertinente lorsque la toiture s'avère inadaptée ou lorsque l'espace disponible est limité. Les capteurs peuvent être intégrés comme des éléments de bardage, apportant une touche moderne à l'édifice, ou utilisés comme des brise-soleil architecturaux, combinant protection solaire et production d'énergie. L'intégration en façade nécessite cependant une attention particulière à l'orientation et à l'absence d'ombrage pour maintenir un rendement optimal.
Pour les propriétaires disposant d'un espace extérieur conséquent, l'installation au sol offre une flexibilité maximale. Cette configuration permet d'orienter et d'incliner les capteurs de manière optimale, indépendamment de la structure du bâtiment. Néanmoins, cette configuration nécessite une protection contre d'éventuels impacts et peut limiter l'utilisation de l'espace extérieur.
Les matériaux utilisés pour les capteurs influencent également leur aspect visuel, avec des finitions de plus en plus soignées et des couleurs variées pour s'adapter à tous les styles architecturaux. Ces avancées technologiques, bien que parfois plus coûteuses, offrent un compromis idéal entre performance énergétique et esthétique architecturale.
Pour garantir la performance optimale de votre chauffage solaire thermique, un entretien régulier est essentiel. Bien que la pluie assure déjà un certain nettoyage naturel, il est recommandé de laver vos capteurs solaires 1 à 2 fois par an. Pour ce faire, utilisez simplement de l'eau déminéralisée et une éponge douce, de préférence tôt le matin pour éviter les chocs thermiques dus à une différence de température trop importante entre l'eau et la surface chaude du capteur.
L'entretien du fluide caloporteur constitue l'étape la plus importante de la maintenance. Ce fluide peut se dégrader avec le temps, perdant ses propriétés antigel et anticorrosion. Il est donc crucial de vérifier son état et, si nécessaire, de le remplacer selon les recommandations du fabricant.
Selon l'ADEME (Agence de l'Environnement et de la Maîtrise de l'Énergie), les panneaux solaires thermiques ont une durée de vie estimée entre 20 et 30 ans. Cette longévité dépend fortement de la qualité de l'entretien réalisé. Un système bien entretenu assurera une production d'énergie constante et efficace sur une longue période, garantissant ainsi un retour sur investissement optimal.
Le chauffage solaire thermique peut être efficacement couplé avec un plancher chauffant hydraulique. Dans ce cas, le plancher chauffant, constitué de tubes insérés dans le sol, n'est pas relié à une chaudière traditionnelle ou à une pompe à chaleur, mais directement aux panneaux solaires thermiques.
Ce système fonctionne à basse température, idéalement autour de 30°C. Les tuyaux thermiques sont posés entre le revêtement de sol et une dalle en béton, si possible épaisse. Cette épaisseur procure une inertie thermique suffisante pour diffuser la chaleur dans la pièce pendant plusieurs heures, réduisant ainsi la consommation énergétique. L'économie réalisée peut atteindre 40 à 50% par rapport à d'autres systèmes de chauffage. De plus, l'air ambiant reste sain car il n'est pas brassé par des ventilateurs, contrairement à certains systèmes de chauffage.
Le chauffage solaire ne parvient généralement pas à couvrir l'intégralité des besoins annuels en chauffage, mais il peut y contribuer fortement, de l'ordre de 50 à 60%. Il est particulièrement efficace en inter-saison et l'hiver par temps ensoleillé, surtout dans les régions chaudes ou tempérées.
Pour le dimensionnement des planchers chauffants basse température, on compte en principe 100 W/m² de plancher. Si l'on connaît la surface du mur chauffant, on peut estimer la puissance de chauffe. Le système requiert une attention particulière quant à la résistance thermique des matériaux employés. La résistance thermique d'un matériau est exprimée en m².K/W. Pour un plancher chauffant, il est préférable d'utiliser des matériaux ayant une résistance thermique relativement faible pour ne pas trop freiner la diffusion de la chaleur.
Il faut compter environ 1 m² de capteurs pour 10m² de surface habitable en rénovation, contre 0,7 m² de capteurs pour 10m² de surface habitable en construction neuve.
Le risque de surchauffe, se produisant surtout en saison estivale lorsque les besoins en chauffage et en eau chaude sont moindres, est un talon d'Achille des panneaux solaires thermiques. Les panneaux peuvent voir leur température monter à 200°C, ce qui induit un vieillissement prématuré. Pour pallier à cela, il existe des panneaux auto-vidangeables, qui se vident de leur eau lorsqu'il y a des risques de surchauffe ou de gel.
Pour une installation de chauffage solaire avec production d'eau chaude solaire, il faut compter de 1000 à 1500 €/m² de panneaux solaires. Un prix très proche d'une installation de production d'eau chaude solaire seule. Plus l'installation sera grande, plus les coûts seront optimisés et plus vite elle sera rentabilisée. Ainsi, pour une maison de 120 m², il faudra prévoir une enveloppe d'environ 15 000€.
L'installation d'un chauffage solaire chez soi ne s'improvise pas. Un professionnel est indispensable pour assurer la pose et la régulation du système. Ces travaux de rénovation énergétique, s'ils sont réalisés par un artisan certifié RGE (Reconnu Garant de l'Environnement), peuvent ouvrir droit à des subventions et aides financières, telles que la prime énergie. Ces aides sont accordées aux projets de rénovation uniquement et à condition de faire appel à un professionnel qualifié, comme un certifié RGE Qualisol pour les installations solaires thermiques.
Le chauffage solaire présente de nombreux atouts : il permet d'utiliser l'énergie solaire, gratuite et inépuisable, pour chauffer sa maison, son eau chaude sanitaire et même sa piscine. Bien que sa mise en œuvre puisse sembler complexe, une installation bien dimensionnée présente une durée de vie très intéressante et offre un retour sur investissement imbattable comparé à d'autres solutions solaires.
Face aux défis énergétiques actuels, le chauffage solaire thermique représente donc une alternative durable, économique et performante pour répondre à vos besoins de chauffage, y compris pour un plancher chauffant.
