L'installation d'un système de climatisation gainable, bien que promettant une intégration esthétique et un confort thermique optimal, nécessite une planification minutieuse, notamment en ce qui concerne l'accès aux composants pour la maintenance et les éventuelles interventions. Au cœur de cette problématique se trouve la trappe de visite, un élément souvent négligé mais crucial pour assurer la longévité et l'efficacité de l'ensemble du système. Cet article explore en détail la trappe de visite spécifiquement conçue pour les unités de climatisation gainable, en mettant l'accent sur ses caractéristiques, ses avantages et les considérations liées à son installation et à son utilisation.
Une trappe de visite, dans le contexte de la climatisation gainable, est une ouverture dissimulée dans un plafond ou un mur, conçue pour permettre un accès facile et sécurisé aux composants internes de l'unité de climatisation, tels que le ventilateur, le filtre, ou les connexions électriques et frigorifiques. Son rôle principal est de faciliter les opérations de maintenance préventive et curative, garantissant ainsi le bon fonctionnement de l'appareil et prolongeant sa durée de vie. Sans une trappe de visite adéquatement positionnée et conçue, l'accès à ces éléments deviendrait complexe, coûteux et potentiellement destructeur pour l'habillage du plafond ou du mur.
L'exemple de la trappe de visite pour le modèle CLIMOS F 200, proposé par la marque PAUL, illustre parfaitement les exigences et les innovations dans ce domaine. Cette trappe est spécifiquement conçue pour s'adapter aux dimensions de l'appareil CLIMOS 200, assurant ainsi une intégration parfaite dans un plafond en cloison sèche. L'objectif est de rendre l'accès à l'unité aussi discret et esthétique que possible, tout en garantissant une fonctionnalité optimale.

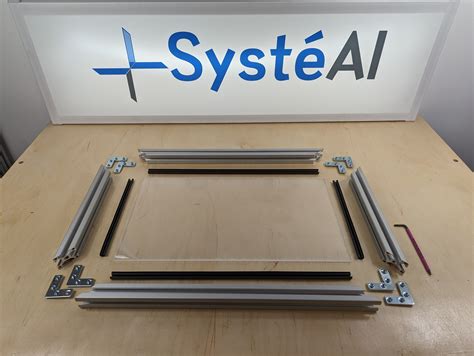

Le cadre de montage est un élément clé de cette conception. Constitué d'un profilé en aluminium périphérique, il offre une structure robuste et flexible. Les points de suspente sont librement définissables, ce qui permet une adaptation aisée à la structure du plafond existant et aux contraintes d'installation. Cette modularité est essentielle pour une pose sans difficulté, même dans des configurations de plafonds complexes.
Le panneau abaissable est une autre caractéristique fonctionnelle importante. Il peut être ouvert à 90 degrés, offrant ainsi un accès dégagé à l'unité. Ce panneau est maintenu dans le cadre par deux pivots en aluminium, assurant une ouverture fluide et stable. Sur la face opposée, quatre poignées verrouillables (loqueteau à ressort) garantissent une fermeture sécurisée et étanche. La présence de deux câbles d'arrêt avec crochets carabine ajoute une couche de sécurité supplémentaire, empêchant une chute accidentelle du panneau lors de son ouverture. Le verrouillage s'effectue au moyen d'une clé carrée, un système simple mais efficace pour sécuriser l'accès.
L'intégration esthétique est primordiale. Le panneau de la trappe est plaqué avec une plaque de gypse-carton de 12,5 mm, une épaisseur standard pour les cloisons sèches. Le cadre, également en profilés d'angle en aluminium, est conçu pour reprendre des plaques de plafond de même épaisseur, assurant ainsi une continuité visuelle parfaite avec le plafond environnant. Pour renforcer l'isolation phonique et améliorer l'étanchéité, une bande d'étanchéité est appliquée sur les faces latérales. Cette attention aux détails contribue à minimiser les bruits de circulation d'air et à maintenir l'efficacité énergétique du système de climatisation.
Au-delà des spécificités de la trappe pour CLIMOS F 200, il est important de comprendre la diversité des trappes de plafond disponibles sur le marché et les critères qui guident leur choix. Les trappes de plafond peuvent être fabriquées à partir de divers matériaux, notamment des plaques de plâtre, du bois, de l'aluminium, voire des matériaux composites. Le choix du matériau et du type de trappe dépendra de l'utilisation prévue, des contraintes techniques, des exigences esthétiques et du budget.
Les trappes en plaques de plâtre sont les plus courantes, principalement en raison de leur coût abordable et de leur facilité d'intégration dans les plafonds en plaques de plâtre standard. La conception la plus répandue est la trappe rectangulaire ou carrée, qui se fond discrètement dans la surface du plafond. Le fait d'avoir un cadre réalisé avec un profilé linéaire ou façonné permet de contenir les coûts de fabrication. Cependant, le poids de la porte, composée de plâtre et de carton, limite intrinsèquement sa taille et son utilisation. Il est en effet inadapté de placer une porte d'un poids important au-dessus d'une structure légère telle que celle en aluminium linéaire ou profilée.
Le profil structurel du cadre joue un rôle déterminant dans l'esthétique finale de l'installation. Lorsqu'il est parfaitement adapté à la forme du plafond, le résultat esthétique est harmonieux. À l'inverse, si le plafond présente de petites imperfections lors de l'installation, celles-ci peuvent se répercuter sur la trappe, créant des irrégularités qui feront "sortir" la porte du cadre. Cette sensibilité aux imperfections souligne l'importance d'une installation soignée et d'un choix de trappe adapté à la qualité de la finition du plafond.
D'un point de vue fonctionnel, une trappe en plaques de plâtre a été initialement conçue comme une solution pour un accès occasionnel à une cavité dans le plafond. Chaque fois que la structure est sollicitée par l'ouverture et la fermeture répétées, de petites fissures et dépressions peuvent apparaître sur la porte. Cela suggère que pour des accès fréquents ou pour des applications où une durabilité maximale est requise, d'autres types de trappes, potentiellement plus robustes, pourraient être envisagés.
Lors du choix d'une trappe de visite pour un système de climatisation gainable, plusieurs facteurs techniques doivent être pris en compte :

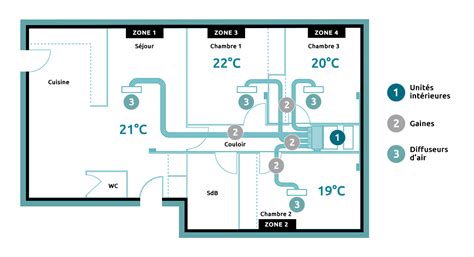

L'emplacement de la trappe de visite est aussi important que sa conception. Elle doit être positionnée de manière à offrir un accès optimal aux composants nécessitant une maintenance régulière. Idéalement, elle devrait être placée au-dessus de l'unité gainable elle-même, ou à proximité des filtres, des registres ou des boîtes de connexion. Les installateurs professionnels tiennent compte de ces aspects dès la phase de conception pour garantir que la maintenance future soit aussi simple et peu intrusive que possible.
Si les trappes en plaques de plâtre sont courantes, des solutions plus avancées existent pour des besoins spécifiques. Les trappes en aluminium, par exemple, offrent une grande durabilité et une résistance accrue, tout en restant relativement légères. Elles peuvent être équipées de systèmes de fermeture plus sophistiqués, comme des serrures à clé ou des systèmes push-to-open pour une ouverture sans poignée apparente. Pour des environnements exigeant une hygiène particulière, comme les salles blanches ou les cuisines professionnelles, des trappes en acier inoxydable ou avec des finitions antibactériennes peuvent être nécessaires.
La conception de la trappe doit également prendre en compte les normes de construction et de sécurité en vigueur. Dans certains cas, la trappe peut devoir répondre à des exigences spécifiques en matière de résistance au feu ou d'isolation thermique.
En conclusion, la trappe de visite pour climatisation gainable, bien que souvent considérée comme un simple détail, est un composant essentiel qui garantit l'accessibilité, la fonctionnalité et la durabilité du système. Les innovations dans la conception des cadres, des panneaux, des systèmes de fermeture et des matériaux continuent d'améliorer l'intégration esthétique et la facilité d'utilisation, faisant de cet élément un élément clé d'une installation de climatisation gainable réussie et pérenne. Le modèle CLIMOS F 200, avec sa trappe spécifiquement conçue, illustre l'importance d'une approche réfléchie et intégrée pour répondre aux besoins de maintenance tout en préservant l'esthétique des espaces intérieurs.
