La Ventilation Mécanique Contrôlée (VMC) est un élément essentiel au bon fonctionnement d'un bâtiment, garantissant la qualité de l'air intérieur et le confort de ses occupants. Au cœur de ce système, les bouches de VMC jouent un rôle crucial en régulant les flux d'air. Cet article explore en détail les différents types de bouches de VMC, leur fonctionnement, leur importance, ainsi que les outils et les symboles associés à la conception de ces systèmes.
La VMC est intégrée au bâtiment et fonctionne avec une centrale de ventilation qui force l'extraction de l'air et assure la qualité de l'air intérieur. L'air vicié est aspiré grâce à un ventilateur inversé (extracteur) avant d'être remplacé par de l'air frais provenant de l'extérieur via des bouches d'entrée d'air. L'air extrait passe quant à lui par les bouches d'extraction avant d'être évacué à l'extérieur via des gaines. Ce système est indispensable pour assurer un renouvellement d'air optimal et ainsi assurer de bonnes conditions de vie dans votre habitation.
Il existe un large choix de VMC qui possèdent chacune leurs avantages et leurs inconvénients. La distinction principale se fait entre la VMC simple flux et la VMC double flux.

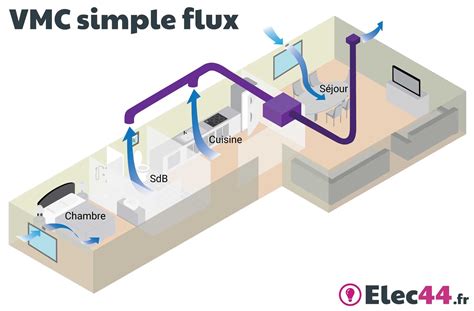

Le principe de la VMC simple flux est semblable à la VMC de base, mais avec des spécificités qui améliorent son efficacité. L'air vicié est aspiré par les bouches d'extraction situées dans les pièces humides (cuisine, salle de bain, WC), tandis que l'air frais entre par des entrées d'air positionnées en hauteur dans les pièces de vie (chambres, salon).
Il existe deux sous-catégories principales de VMC simple flux :
Similaire à la VMC simple flux, la VMC double flux inclut en plus un système qui permet de faire varier le débit d'air aspiré ou insufflé en fonction de l'hygrométrie. Ce système limite les déperditions énergétiques de votre habitation en utilisant l'air chaud vicié de vos pièces pour préchauffer l'air entrant dans votre logement grâce à un échangeur. Cette solution est écologique et réduira vos coûts de consommation énergétique. Ce système permet à la fois de ventiler, de chauffer ou de refroidir l'air intérieur, et parfois même de produire de l'eau chaude sanitaire (ECS). Pour cela, une pompe à chaleur est adjuvée à la VMC double flux.
Contrairement à une VMC simple flux, dans le cas d'une VMC double flux, il n'est pas nécessaire d'avoir des entrées d'air au-dessus des fenêtres dans les pièces de vie. L'air neuf pénètre par des bouches d'insufflation spécifiques.

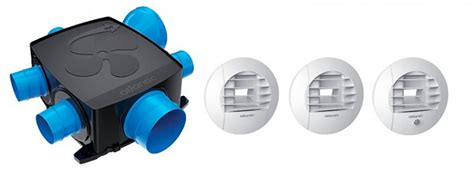

Les bouches de VMC sont les points de passage de l'air dans votre logement. Elles se divisent en deux catégories principales : les entrées d'air et les bouches d'extraction.
Un système de VMC simple flux, qu'il soit autoréglable ou hygroréglable, fonctionne impérativement avec des entrées d'air. L'air neuf pénètre par ces entrées d'air. Elles sont placées au-dessus des fenêtres des chambres et du séjour. L'air neuf va ensuite circuler dans le logement et être extrait dans les pièces humides par des bouches d'extraction.
Si vous avez, ou souhaitez opter, pour une VMC double flux, il n'est pas nécessaire d'avoir des entrées d'air au dessus des fenêtres dans les pièces de vie. L'air neuf pénètre par des bouches d'insufflation spécifiques.
Les entrées d'air sont un élément essentiel de votre système. Si elles sont bouchées ou non dépoussiérées régulièrement (tous les trois mois idéalement), l'air neuf ne pénètre plus aussi facilement dans le logement, et votre VMC risque donc de surconsommer.
Le choix du type d'entrée d'air dépend du système de VMC installé :

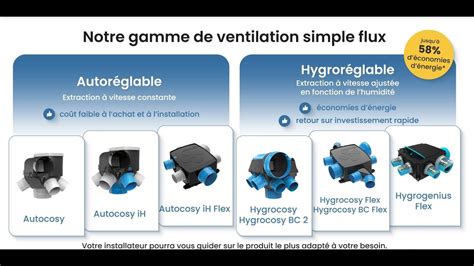

Une VMC hygroréglable de type A ajuste uniquement le débit d'air aux bouches d'extraction en fonction de l'humidité intérieure, tandis que les entrées d'air restent fixes, elles sont autoréglables. En revanche, une VMC hygroréglable de type B régule à la fois les bouches d'extraction et les entrées d'air (qui sont elles aussi hygroréglables), permettant une ventilation encore plus efficace et des économies d'énergie optimisées.
Une bouche d'extraction est un autre élément clé d'un système de ventilation mécanique contrôlée (VMC). Placée dans les pièces techniques comme la cuisine, la salle de bain ou les toilettes, elle permet d'évacuer l'air vicié chargé en humidité, en odeurs et en polluants vers l'extérieur. Son rôle est essentiel pour maintenir un air intérieur sain et éviter les problèmes d'humidité, comme la condensation et les moisissures.
Comme pour les entrées d'air, le modèle de bouche d'extraction dépend du système de VMC installé :
Il existe plusieurs diamètres différents selon la pièce de destination :
Ces diamètres sont "standards" et communs à tous les fabricants. Il est donc tout à fait possible de changer sa bouche quand elle est endommagée. En revanche, des réglages sont à effectuer pour que ces bouches évacuent le bon débit d'air selon leur pièce de destination. Les débits d'air à respecter sont encadrés par la réglementation. Pour cette raison, il est conseillé d'effectuer l'installation par un professionnel qui pourra s'assurer de sa bonne mise en œuvre.
Pour s’assurer que la bouche VMC fonctionne convenablement, vous pouvez mettre une feuille de papier devant la bouche d'extraction installée dans votre cuisine, salle de bain ou WC. Si la feuille est aspirée, la bouche fonctionne.

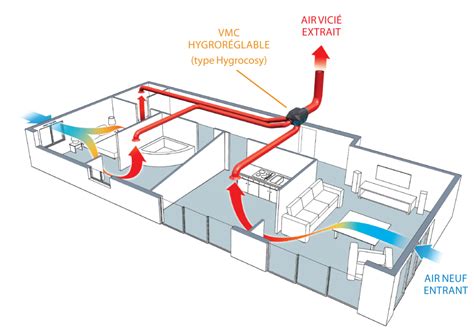

Même pendant votre absence, votre habitation a besoin de respirer afin d’évacuer l’humidité et de préserver le bâtiment. Il existe des systèmes qui diminuent la ventilation en fonction de votre absence. Il s’agit de la VMC hygroréglable, VMC intelligente qui s’adapte automatiquement en fonction du niveau d’humidité détecté. Le flux d’air est réduit à son minimum quand le besoin de ventilation est limité.
Remplacer une entrée d'air : Si une entrée d'air est endommagée, il est très facile de la remplacer. Pour cela, contactez un professionnel proche de chez vous qui pourra venir la remplacer ; il saura le modèle exact qui correspond à votre VMC.
Le choix d'une entrée d'air n'est pas aussi simple qu'il n'y paraît ! Il existe plusieurs modèles qui sont répartis en deux sous-familles : les entrées d'air autoréglables et les entrées d'air hygroréglables.
Dans le domaine du chauffage, de la ventilation et de la climatisation (HVAC), l'utilisation de symboles standardisés est fondamentale pour la conception et la communication des plans. Ces symboles représentent la disposition et le fonctionnement des diverses unités et équipements de chauffage, de ventilation et de climatisation dans un bâtiment.
L'acronyme HVAC signifie Chauffage, Ventilation, Climatisation. Le plan HVAC est un schéma qui représente visuellement la structure et les composants des systèmes mécaniques installés dans les bâtiments pour le confort thermique, la climatisation et une meilleure qualité de l'air. Nous utilisons des symboles HVAC pour représenter l'équipement et les machines dans le plan HVAC. Le but d'utiliser des symboles HVAC est de concevoir un plan HVAC précis qui satisfera les exigences environnementales de confort en ajustant les conditions de l'air extérieur.
Il existe deux types de plans HVAC courants. Nous utilisons le plan HVAC central lorsque nous voulons placer le système loin de la résidence ou du bâtiment. Il utilise des conduits de distribution pour délivrer l'air conditionné.
Il existe divers symboles HVAC utilisés pour concevoir des schémas de câblage et des schémas de circuit afin de représenter la disposition et le mécanisme de fonctionnement des systèmes HVAC. Le choix des symboles à utiliser dans le plan HVAC dépend des configurations du bâtiment ou de la maison et des souhaits du propriétaire. Certains des symboles universels utilisés dans tous les plans HVAC sont les conduits, les filtres d'air, les ventilateurs d'approvisionnement, les dispositifs électriques et les contrôles.
Nous classons les symboles HVAC en quatre types en fonction de leur objectif, de leur conception et du type de bâtiment :
Des éléments comme un "Damper" (dispositif d'atténuation) ou un "VSD" (Variable Speed Drive) sont également représentés par des symboles spécifiques.
Avec des symboles HVAC, vous pouvez illustrer la taille, la position et le type de chaque composant plus efficacement. Un bon plan HVAC vous aidera à réduire vos factures d'électricité et à créer un meilleur système de ventilation pour la variabilité de la température.
Créer un plan de CVC est beaucoup plus facile avec un logiciel spécialisé, tel que EdrawMax, au lieu de le dessiner à partir de zéro. Ces logiciels offrent des bibliothèques de symboles complètes avec des milliers de symboles que vous pouvez utiliser pour réaliser votre diagramme. Ils proposent également des modèles modifiables gratuitement que vous pouvez personnaliser en quelques minutes et compléter votre diagramme.
EdrawMax est spécialisé dans la création de diagrammes et de visualisations. Dans la section des symboles d'EdrawMax, vous trouverez plus de 260 000 symboles vectoriels que vous pouvez utiliser dans vos créations. Vous pouvez rechercher les symboles que vous voulez dans EdrawMax et cliquer sur le plan HVAC. Les professionnels et les débutants préfèrent EdrawMax en raison de son interface simple et de ses outils de diagramme rapides.
EdrawMax est un excellent outil pour la collaboration d'équipe, et son interface facile à utiliser en fait le premier choix pour tout le monde. Ces fonctionnalités font d'EdrawMax le meilleur choix pour créer des diagrammes HVAC.
Si vous ne trouvez pas de symboles similaires à ceux que vous souhaitez, certains logiciels vous permettent d'utiliser des outils comme le crayon, le stylo et l'outil d'ancrage pour dessiner vos symboles HVAC personnalisés. Il est beaucoup plus facile de dessiner le symbole que vous voulez sur le logiciel au lieu de chercher celui qui correspond à vos besoins. Sauf pour créer de nouveaux symboles, vous pouvez également importer des symboles depuis votre ordinateur. Une fois que vous avez terminé la conception de vos symboles ou importé vos images de symboles, vous devez toujours les enregistrer dans vos bibliothèques de symboles pour une utilisation future.
