Le puits canadien, également connu sous le nom de puits provençal, est une technologie ingénieuse qui exploite la température stable du sous-sol pour pré-traiter l'air entrant dans une habitation. Cette méthode, bien qu'elle ne soit pas originaire du Canada, est une application de la géothermie qui permet de réchauffer l'air en hiver et de le rafraîchir en été, offrant ainsi un confort thermique accru et des économies d'énergie substantielles. Helios, spécialiste reconnu dans le domaine de la ventilation, propose une gamme complète de solutions pour la mise en œuvre de ces systèmes, que ce soit pour les puits à air ou les puits à eau glycolée.
L'efficacité du puits canadien repose sur une loi physique simple : la température du sol, à une certaine profondeur, reste remarquablement constante tout au long de l'année, avoisinant généralement les 10°C. Ce phénomène permet de modifier la température de l'air neuf avant qu'il n'atteigne le système de ventilation principal de la maison.

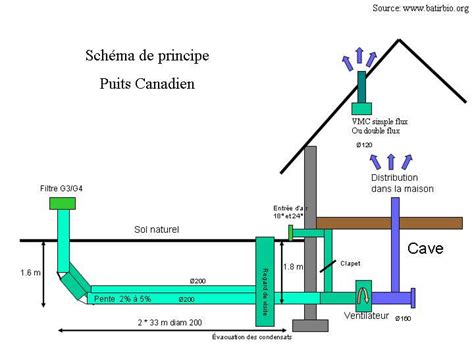

Dans un système à air, l'air extérieur est aspiré par une borne de prise d'air, souvent dotée d'un filtre pour retenir poussières et insectes. Cet air circule ensuite dans un conduit semi-rigide, le collecteur, qui est enterré à une profondeur suffisante pour bénéficier de la température stable du sol. Sur toute la longueur de ce conduit, l'air échange sa chaleur avec la terre environnante. En hiver, l'air ambiant, plus froid, se réchauffe au contact du sol plus chaud. En été, à l'inverse, l'air ambiant, plus chaud, est refroidi par le sol plus frais. L'air ainsi pré-traité pénètre ensuite dans le système de Ventilation Mécanique Contrôlée (VMC) double flux. Dans ce dernier, l'air passe par un échangeur à plaques où il réchauffe ou refroidit l'air extrait de la maison, avant d'être diffusé dans les pièces de vie. Ce processus réduit considérablement la charge de travail de la VMC, diminuant ainsi la consommation d'énergie nécessaire au chauffage ou au refroidissement de l'air. De plus, en pré-chauffant l'air entrant en hiver, il élimine tout risque de givrage de l'échangeur à plaques, un problème courant avec les VMC double flux traditionnelles.
Le puits canadien à eau glycolée, également appelé puits canadien hydraulique, constitue une alternative intéressante au système à air. Il présente l'avantage de ne pas nécessiter de borne de prise d'air extérieure spécifique ni de gérer l'évacuation des eaux de condensation. Ce système est également moins sensible à la présence de radon, un gaz radioactif qui peut se trouver dans certaines zones géologiques. Dans ce type d'installation, un fluide caloporteur, généralement un mélange d'eau et de glycol éthylène, circule en boucle dans un tuyau souple enterré, le capteur géothermique. Ce fluide capte la chaleur du sol sur toute la longueur du capteur. À l'intérieur de la maison, le fluide chaud (en hiver) ou froid (en été) circule à travers un module hydraulique. Ce module comprend une pompe de circulation, un vase d'expansion, et surtout, un échangeur de chaleur. C'est cet échangeur qui transfère la chaleur du fluide caloporteur à l'air entrant dans la VMC. L'air est ensuite réchauffé ou refroidi par l'échangeur à plaques de la VMC avant d'être distribué dans l'habitation.
Helios propose une gamme complète de produits conçus pour faciliter l'installation et garantir l'efficacité des puits canadiens.
Le collecteur utilisé dans les puits canadiens à air est un élément crucial. Le modèle LEWT-E de Helios est un collecteur flexible co-extrudé en polyéthylène de qualité alimentaire. Sa conception annelée à l'extérieur et lisse à l'intérieur optimise la circulation de l'air tout en offrant une faible résistance au passage. Cette conduite aéraulique est spécialement conçue pour être enterrée, avec une paroi intérieure lisse, étanche, antistatique et antibactérienne. Il est important de noter que ce produit est 100% sans dégagement de solvant. Il est livré avec des joints d'étanchéité pour un raccordement sécurisé à la prise d'air extérieure. La référence LEWT - E 25m correspond à un échangeur d'air géothermique de Ø 200 mm et d'une longueur de 25 m.
La borne de prise d'air extérieure (référence LEWT-A) d'Helios présente un design moderne en acier inoxydable. Elle est conçue pour être fixée sur une dalle en béton ou maintenue par des pavés. Sa conception vise à empêcher l'entrée d'eau de pluie et la prolifération de rongeurs. Elle est équipée d'un filtre de classe G3, assurant une protection contre les poussières et les insectes. Il est recommandé de la positionner dans un endroit protégé du vent, des pollens et de la pollution.
Pour les systèmes à eau glycolée, Helios propose le capteur géothermique SEWT-E. Ce conduit échangeur de chaleur est fabriqué en PE-HD (polyéthylène-haute densité) avec une épaisseur de 2,9 mm et un diamètre extérieur de 32 mm. Il est spécifiquement conçu pour une pose enterrée et est généralement livré en couronnes de 100 m. Les raccords spécifiques et un bidon de 20 litres de glycol éthylène (mélange eau glycolée à 25%, exempt d'amines et de nitrites) sont inclus.
Pour les installations à eau glycolée, Helios met à disposition des modules hydrauliques complets. Ces modules intègrent tous les composants nécessaires au raccordement de l'échangeur géothermique à eau glycolée à la VMC. Ils incluent une unité de commande pour le fonctionnement automatique ou manuel, une pompe de circulation (230V) montée dans une coque d'isolation en mousse expansée, et un groupe de sécurité. Le module est également équipé de thermomètres de départ et de retour, d'un purgeur automatique avec clapet anti-retour, et d'un vase d'expansion à membrane de 12 litres avec raccords 3/4" et soupape de sécurité. Un thermostat extérieur à deux étages permet la commande automatique du circuit d'eau glycolée (mode été et hiver). Un boîtier de commande assure le fonctionnement automatique par thermostat ou le fonctionnement manuel.
L'installation d'un puits canadien, qu'il soit à air ou à eau glycolée, nécessite une planification rigoureuse et le respect de certaines règles pour garantir son efficacité et sa durabilité.
Avant toute installation, une étude approfondie est indispensable. Elle doit prendre en compte le volume et l'isolation de la maison, les débits d'air nécessaires, le type de ventilation existant, la nature du sol, ainsi que la surface disponible pour la pose des conduits. Cette étude permettra de déterminer précisément le matériel requis et la configuration optimale du système.
L'installation d'un puits canadien à air nécessite l'utilisation d'une pelle mécanique pour creuser une tranchée à proximité de la maison. Le collecteur doit être enterré à une profondeur supérieure à 1,20 mètre. Une pente de 2% est recommandée en direction de la maison pour faciliter l'évacuation de l'eau de condensation. Il est essentiel de respecter une distance minimale de 0,80 mètre entre deux collecteurs parallèles et une distance de 1 mètre avec le bâtiment. Le collecteur doit reposer sur un lit de sable stabilisé et être recouvert de 20 à 30 cm de sable fin compacté. La tranchée est ensuite remblayée, de préférence avec la terre extraite. La longueur totale du collecteur doit être d'au moins 40 mètres pour une maison individuelle. Pour signaler la présence du conduit lors de travaux futurs, un grillage avertisseur violet doit être placé à environ 30 cm au-dessus. Dans les cas de terrains en pente ou en l'absence de sous-sol, Helios propose un regard étanche à installer au point le plus bas pour la gestion des condensats. Le collecteur pénètre ensuite dans la maison par une traversée de mur prévue à cet effet. À l'intérieur, il faut installer un bouchon de maintenance et un siphon pour l'évacuation des condensats. Un système de régulation automatique peut être mis en place pour commander l'entrée d'air neuf en fonction de la température extérieure, particulièrement utile lors des inter-saisons. Un by-pass permet de raccorder l'arrivée d'air de la VMC à la prise d'air neuf direct.

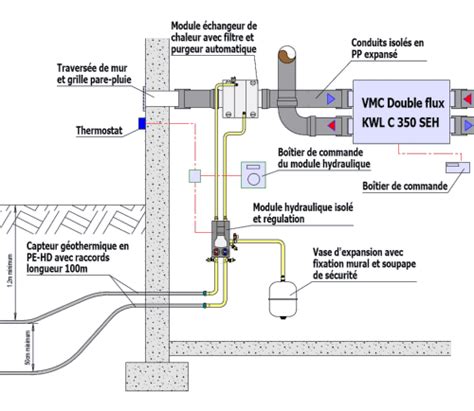

L'installation d'un puits canadien à eau glycolée est généralement plus simple car elle ne requiert pas de prise d'air spécifique ni de système de récupération des condensats. Néanmoins, une tranchée doit être creusée pour enterrer le capteur géothermique à une profondeur minimale de 1,20 mètre, sur un lit de sable et recouvert de terre. Les tubes doivent être espacés d'au moins 0,5 mètre. Un grillage avertisseur violet doit être placé à environ 30 cm au-dessus pour la signalisation. Une alternative à la pose horizontale est la réalisation de forages pour capteurs verticaux. À l'intérieur de la maison, il faut installer le module hydraulique, le vase d'expansion, la batterie d'échange sur l'arrivée d'air neuf, et le thermostat extérieur.
Le puits canadien offre de multiples avantages, tant sur le plan du confort que sur celui des économies d'énergie.
En hiver, l'air entrant, pré-chauffé par le sol, permet de réchauffer l'habitation de manière plus douce et homogène. En été, l'air frais naturel apporté par le système procure un rafraîchissement appréciable lors des fortes chaleurs. L'air entrant, grâce au puits canadien, a moins besoin d'être chauffé ou refroidi par la VMC double flux, ce qui garantit un fonctionnement optimal de l'échangeur à plaques et élimine le risque de givrage en hiver.
Le fonctionnement d'un puits canadien coûte significativement moins cher que celui d'une climatisation réversible traditionnelle. Les économies d'énergie peuvent atteindre 6 à 10 fois le coût d'une climatisation classique. Pour des économies d'énergie maximales, les ventilateurs de gaine Helios sont disponibles avec des moteurs EC à basse consommation.
Si le puits canadien est bénéfique pour les maisons individuelles, son utilité est encore plus marquée pour les Établissements Recevant du Public (ERP) tels que les hôpitaux, hôtels, écoles, bureaux ou centres commerciaux. Ces bâtiments ont des besoins en ventilation et en chauffage beaucoup plus importants, rendant le puits canadien particulièrement pertinent pour optimiser leur consommation énergétique. Helios propose d'ailleurs une gamme tertiaire capable de gérer des débits d'air allant jusqu'à 7000 m³/h.
Lorsque les travaux d'installation du puits canadien sont réalisés en parallèle des ouvrages de terrassement et de gros-œuvre, le coût peut être relativement économique. Il est possible d'intégrer les capteurs en creusant simplement plus large lors de ces travaux initiaux. Il est cependant crucial de s'assurer que les capteurs ne soient pas recouverts de béton ou de pavés, ce qui altérerait leur efficacité.
Un entretien régulier est nécessaire pour assurer le bon fonctionnement et la longévité du système. Cela inclut un contrôle régulier du réseau et un nettoyage par lavage à grandes eaux. L'eau de nettoyage doit être évacuée par le regard prévu à cet effet, nécessitant potentiellement une pompe.
Pour toute question technique ou besoin d'assistance, Helios met à disposition son expertise pour vous accompagner dans le choix et la mise en œuvre de votre solution de puits canadien. La gamme Helios, allant des ventilateurs de gaine comme les modèles extra-plats Slimvent ou la série Acousticline, au caisson multifonctionnel Gigabox pour les réseaux à fortes pertes de charges, offre une solution système adaptée à toutes les exigences.
