La mesure de l'humidité est devenue une nécessité dans une multitude de secteurs, allant de l'agriculture à l'industrie, en passant par les bâtiments intelligents et la domotique. Pour répondre à ce besoin, diverses technologies de capteurs ont été développées, parmi lesquelles la sonde hygrométrique résistive occupe une place importante. Ce type de capteur exploite les variations de la résistance électrique d'un matériau sensible à l'humidité pour quantifier la présence de vapeur d'eau dans l'air.
Le fonctionnement des capteurs d'humidité résistifs repose sur la capacité de certains matériaux à modifier leur conductivité électrique en fonction de la quantité d'eau qu'ils absorbent. Ces matériaux, souvent des polymères conducteurs, des sels ou des substrats traités, sont hygroscopiques, c'est-à-dire qu'ils ont une affinité pour l'eau et tendent à établir un équilibre d'humidité avec l'air ambiant.
Dans un capteur résistif, ces matériaux sont placés entre deux électrodes, formant ainsi un élément dont la résistance électrique varie. L'absorption de vapeur d'eau par le matériau entraîne une dissociation de ses groupes fonctionnels ioniques, ce qui augmente sa conductivité électrique. Par conséquent, la résistance électrique du capteur diminue à mesure que l'humidité augmente. Cette relation est généralement une dépendance exponentielle inverse de la résistance à l'humidité.
Les capteurs résistifs sont souvent constitués d'électrodes en métal noble déposées sur un substrat par des techniques de photorésist, ou d'électrodes bobinées sur un cylindre en plastique ou en verre. Le substrat est ensuite recouvert d'un sel ou d'un polymère conducteur. L'absorption de vapeur d'eau par ce revêtement modifie la résistance mesurée entre les électrodes.
Il est important de noter que le terme "résistif" peut être une simplification, car les effets capacitifs peuvent également jouer un rôle dans la réponse du capteur, rendant la mesure plus précisément une mesure d'impédance.
Les sondes hygrométriques résistives sont généralement caractérisées par une plage d'impédance variable, allant de quelques kilohms à plusieurs centaines de mégohms. Leur temps de réponse est relativement rapide, variant typiquement de 10 à 30 secondes pour atteindre 63% de la valeur réelle.
Pour éviter la polarisation du capteur, qui pourrait altérer la mesure dans le temps, la plupart des capteurs résistifs utilisent une tension d'excitation alternative symétrique sans polarisation continue. La réponse du capteur peut ensuite être linéarisée par des méthodes analogiques ou numériques.
Un avantage notable des capteurs résistifs est leur interchangeabilité. Dans de nombreux cas, ils peuvent être remplacés sans recalibrage, avec une tolérance d'environ ±2% d'humidité relative. Cela simplifie les circuits de conditionnement de signaux électroniques, qui peuvent être calibrés par une résistance à un point d'humidité relative fixe. La précision des capteurs individuels peut être vérifiée par des tests dans des chambres d'étalonnage contrôlées en humidité.
Cependant, les capteurs résistifs présentent également des inconvénients. Ils peuvent être sensibles aux vapeurs chimiques et à d'autres contaminants, ce qui peut entraîner une défaillance prématurée. L'exposition à la condensation peut également poser problème pour certains capteurs utilisant un revêtement soluble dans l'eau, entraînant un décalage des valeurs. De plus, les capteurs résistifs peuvent présenter une dépendance significative à la température, nécessitant souvent une compensation de température simultanée pour garantir une précision accrue, surtout dans les environnements soumis à de grandes fluctuations thermiques.
Dans les environnements résidentiels et commerciaux, l'espérance de vie de ces capteurs est généralement supérieure à 5 ans, mais cette durée peut être réduite par une exposition à des contaminants.

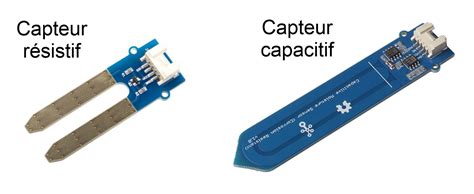

Pour mieux appréhender la place de la sonde résistive, il est utile de la comparer aux autres technologies principales de mesure de l'humidité :

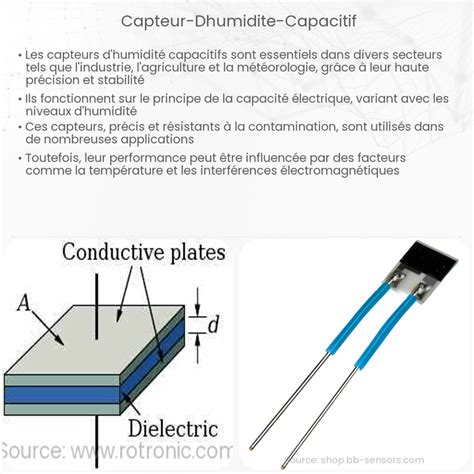

Les capteurs capacitifs mesurent l'humidité relative en se basant sur les variations de la capacité électrique d'un matériau diélectrique sensible à l'humidité. Ce matériau est généralement une fine couche d'oxyde métallique ou un polymère, placé entre deux électrodes. Lorsque l'humidité de l'air varie, la constante diélectrique du matériau change, ce qui modifie la capacité du condensateur ainsi formé.
Les capteurs capacitifs offrent une tension de sortie quasi linéaire, une bonne stabilité sur le long terme et peuvent détecter une large gamme d'humidité relative. Cependant, la distance entre le capteur et le circuit de traitement du signal est souvent limitée. Ils sont couramment utilisés dans les systèmes CVC, les imprimantes, les stations météorologiques et l'industrie agroalimentaire.
Ces capteurs mesurent l'humidité en se basant sur la thermoconductivité d'un mélange gazeux. Ils utilisent généralement une thermistance. Le circuit chauffe une partie du capteur et mesure la différence de température entre celle-ci et son environnement. Les variations d'humidité affectent la capacité de l'environnement à dissiper la chaleur, modifiant ainsi cette différence de température.
Les capteurs thermoconducteurs sont robustes, adaptés aux environnements à haute température et corrosifs, et offrent une bonne résolution. Leur inconvénient est que l'exposition à des gaz ayant des propriétés thermiques différentes de celles de l'azote peut affecter la précision des mesures. Ils trouvent des applications dans les fours de séchage, les usines pharmaceutiques et la déshydratation alimentaire.
Les psychromètres, ou capteurs à miroir refroidi, sont des appareils de précision. Ils utilisent un capteur de température sec et un capteur de température humide. Le capteur humide est refroidi par évaporation, nécessitant une vitesse d'air minimale pour un refroidissement efficace. Les valeurs d'humidité sont ensuite calculées à partir de la différence de température entre les deux capteurs (différence psychrométrique).
Les capteurs psychrométriques offrent une grande précision et une large plage de mesure, avec un temps de réponse rapide et une bonne durabilité. Leur principal inconvénient est leur coût plus élevé par rapport à d'autres types de capteurs. Ils sont utilisés dans les systèmes CVC, l'agriculture (serres), les applications industrielles et la météorologie.
Il existe également des capteurs basés sur le principe du point de rosée, qui mesurent la température à laquelle la vapeur d'eau se condense sur une surface refroidie, offrant une mesure très précise de l'humidité absolue.
La polyvalence des sondes hygrométriques résistives, combinée à leur coût relativement bas et leur petite taille, les rend adaptées à une vaste gamme d'applications :
Le contrôle de l'humidité dans les habitations et les bureaux est crucial pour le confort humain et la prévention des problèmes sanitaires (moisissures, acariens). Les capteurs résistifs permettent une surveillance continue, automatisant les relevés et facilitant l'analyse des tendances sur le long terme. Ils sont intégrés dans les systèmes de gestion technique du bâtiment (GTB) pour optimiser le chauffage, la ventilation et la climatisation (CVC).
Le contrôle précis de l'humidité est indispensable dans de nombreux processus industriels pour garantir la qualité des produits finis et la stabilité des procédés de production.
Les capteurs de température et d'humidité du sol sont couramment utilisés en agriculture, horticulture et pédologie. Dans l'agriculture de précision, comme l'irrigation goutte à goutte, un contrôle précis de l'humidité est vital. L'humidité du sol influence directement la croissance des plantes. En culture intérieure ou sous serre, la surveillance du taux d'humidité est essentielle pour optimiser les rendements.
Les équipements médicaux tels que les stérilisateurs, les incubateurs et les respirateurs nécessitent un contrôle strict de l'humidité. Les capteurs d'humidité sont également employés dans les usines de fabrication pharmaceutique.
Les capteurs d'humidité résistifs trouvent leur place dans les automobiles (contrôle de la buée), les imprimantes, les réfrigérateurs, les fours, les sécheuses, et même pour la culture de plantes d'intérieur.
L'installation des capteurs d'humidité doit être soigneusement pensée pour garantir la fiabilité des mesures et éviter toute distorsion liée à l'environnement immédiat. Ils peuvent être placés dans les conduits d'air, les couloirs, les bureaux, ou des pièces sensibles comme les archives.
L'étalonnage régulier des capteurs d'humidité est essentiel pour maintenir leur précision et leur fiabilité. La fréquence de cet étalonnage dépend de l'application et du type de capteur. Des matériaux de référence avec des niveaux d'humidité connus (comme des solutions salines saturées) ou des équipements d'étalonnage spécialisés sont utilisés pour cette opération.

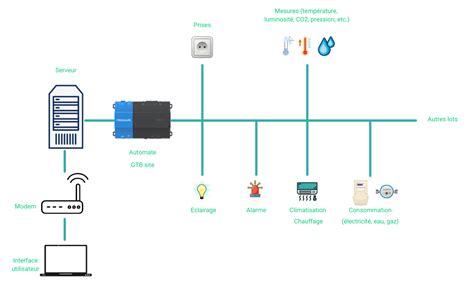

Les données collectées par les capteurs d'humidité sont transmises via des liaisons filaires ou sans fil à des systèmes de supervision, des GTB, des automates ou des plateformes IoT pour le stockage, l'analyse et l'historisation.
En conclusion, la sonde hygrométrique résistive, par son principe de fonctionnement basé sur la variation de résistance d'un matériau sensible à l'humidité, offre une solution fiable et économique pour la mesure de l'humidité dans une multitude d'applications. Bien qu'elle présente certaines limitations, notamment en termes de sensibilité aux contaminants et à la température, ses avantages en font un composant clé pour la surveillance environnementale, l'optimisation des processus industriels et l'amélioration du confort dans de nombreux domaines.
