La construction d'une maison, qu'elle soit neuve ou en rénovation, soulève de nombreuses questions techniques, particulièrement lorsqu'il s'agit de systèmes de chauffage intégrés. Le plancher chauffant sur dalle pleine, une solution de plus en plus prisée pour son confort et son efficacité énergétique, mérite une analyse approfondie de ses interactions thermiques avec l'environnement extérieur. Ce système, bien que performant, n'est pas exempt de déperditions thermiques potentielles qui peuvent impacter la consommation d'énergie et le confort intérieur. Comprendre ces échanges est la première étape pour optimiser l'installation et garantir son efficacité sur le long terme.
La question centrale concernant une dalle pleine est de quantifier les échanges thermiques entre l'intérieur d'un local chauffé et l'environnement extérieur, que ce soit le sol, la terre, ou les espaces non chauffés adjacents. Sans isolation adéquate, la chaleur produite à l'intérieur du bâtiment peut se dissiper vers l'extérieur, entraînant une surconsommation d'énergie et une sensation d'inconfort. L'une des préoccupations majeures concerne les pertes de chaleur par le bas de la dalle, particulièrement lorsque celle-ci est en contact direct avec le terre-plein.
La conductivité thermique de la terre est très proche de celle du béton, avec un lambda (conductivité thermique) avoisinant 0.7. Cela signifie que si aucune barrière isolante n'est présente, le rayonnement thermique du plancher peut entraîner des déperditions significatives. L'absence d'isolant thermique sous une dalle pleine sur terre-plein implique que le sol sous-jacent agit comme un puits de chaleur, absorbant une partie de l'énergie destinée à chauffer l'espace de vie. La température du carrelage, par exemple, peut être sensiblement plus basse à mesure que l'on s'éloigne des murs chauffés, affectant directement le confort des occupants. Des relevés de température sur des dalles béton sans isolation du terre-plein ont montré qu'à environ deux mètres du mur, la température du carrelage pouvait être égale à celle de la pièce, suggérant que les pertes par rayonnement sont plus prononcées dans les zones éloignées des sources de chaleur internes.

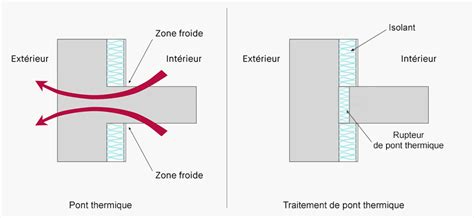

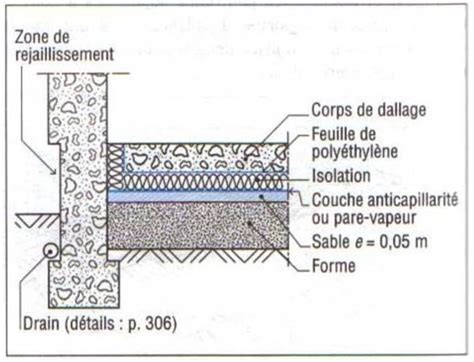

Face à ces déperditions, l'isolation de la dalle devient une préoccupation majeure. L'isolation périphérique sur terre-plein est une pratique de plus en plus courante, visant à limiter les ponts thermiques. Cette isolation peut être mise en œuvre de différentes manières. L'isolation verticale le long des fondations, s'étendant sur 1 à 1,2 mètre de profondeur, est une méthode efficace, particulièrement facile à intégrer lors de la construction neuve et des fondations. Elle permet de réduire considérablement les échanges thermiques entre la dalle et les murs enterrés.
Une autre approche est l'isolation horizontale, également réalisée à l'intérieur, le long des murs en contact avec l'extérieur ou des locaux non chauffés. L'utilisation de plaques isolantes d'une profondeur de 0,6 mètre sur la périphérie peut contribuer à limiter les pertes. Ces techniques d'isolation périphérique, qu'elles soient verticales ou horizontales, permettent d'utiliser le sous-sol de la maison comme un réservoir de stockage d'énergie, contribuant ainsi à l'efficacité globale du système de chauffage. L'idée est de confiner la chaleur à l'intérieur de l'enveloppe chauffée, minimisant son échappée vers l'extérieur.
Cependant, il est essentiel de noter que l'isolation périphérique seule peut avoir une efficacité limitée si elle n'est pas complétée par une isolation sous la dalle elle-même. L'isolation mise en place à l'intérieur des murs de fondations ne suffit pas à couper l'énorme pont thermique qui se crée au niveau de la dalle en contact direct avec le terre-plein. C'est pourquoi l'isolation sous la dalle, ou plus précisément sous le dallage, est fondamentale pour une performance optimale.

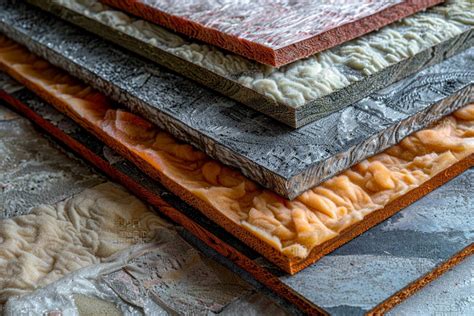

Les fabricants de matériaux d'isolation proposent des solutions adaptées aux contraintes des dalles sur terre-plein. Knauf, par exemple, offre une gamme complète de panneaux isolants de sol sous dalle portée ou sous dallage. Ces panneaux, fabriqués à base de polystyrène expansé (PSE), de polystyrène extrudé (XPS) ou de polyuréthane (PU), visent à assurer une isolation thermique et acoustique performante, tout en garantissant une résistance à la compression et à l'humidité.
Ces solutions d'isolation sur terre-plein s'adaptent à la majorité des bâtiments, qu'il s'agisse de maisons individuelles, de locaux d'activité ou d'établissements recevant du public (ERP). Le choix du type de panneau isolant peut être guidé par des critères tels que l'application spécifique, le type de bâtiment, et la résistance thermique visée. Knauf propose des outils d'aide au choix pour sélectionner la solution la plus adaptée au projet.
Parmi les produits phares, le panneau isolant Knauf Thane® Sol, à base de polyuréthane (PU), se distingue par son épaisseur réduite et sa performance maximale. Il est conçu pour l'isolation sous dalle hydraulique ou sous chape, et est particulièrement compatible avec les systèmes de plancher chauffant / rafraîchissant basse température. Son marquage spécifique facilite son intégration dans ces systèmes. Un autre produit, le Knauf Thane PrimoDalle®, composé d'une âme en polyuréthane (PU) et de parements composites, offre également des performances thermiques notables.
L'utilisation de ces panneaux isolants permet non seulement de réduire les déperditions de chaleur vers le sol, mais aussi de contribuer à l'efficacité énergétique globale du bâtiment, en minimisant la quantité d'énergie nécessaire pour maintenir une température intérieure confortable.
Le plancher chauffant basse température (PCBT) est un système de chauffage qui fonctionne avec des températures d'eau circulant dans les tuyaux relativement basses, généralement entre 25°C et 45°C. Cette basse température permet une diffusion douce et homogène de la chaleur, offrant un confort thermique appréciable. L'intégration d'un PCBT dans une dalle sur terre-plein nécessite une attention particulière quant à la structure de la dalle et au type de chape utilisée.
Plusieurs configurations de dalles pour plancher chauffant existent. Les dalles planes en polyuréthane, par exemple, permettent une pose aisée des tubes de chauffage grâce à un système d'agrafeuse. La surface quadrillée de ces dalles sert de repère pour la réalisation des circuits. Les avantages incluent un bon rapport qualité/prix, une flexibilité dans la pose et une découpe facile. Cependant, avec une chape liquide, l'utilisation d'isolant en polystyrène peut entraîner la remontée de billes si l'isolant est découpé. L'utilisation de polyuréthane est alors préférable. Il est également recommandé d'utiliser des dalles avec des bords rainurés/bouvetés pour assurer une meilleure étanchéité, complétée par du ruban adhésif au niveau des jointures.
Les dalles à plots constituent une autre option. Les plots intégrés à ces dalles ont pour fonction de maintenir les tubes et de définir le pas de pose. Ils protègent également les tubes de l'écrasement dû au piétinement. Ces dalles, souvent auto-étanches sur leur périphérie, peuvent simplifier la mise en œuvre, notamment lorsqu'elles sont associées à une chape liquide. Elles sont particulièrement compétitives en faible épaisseur.
L'épaisseur de la dalle est un facteur crucial pour la performance du plancher chauffant. La norme EN 1264 spécifie que l'émission de chaleur doit se faire majoritairement vers le haut. Pour respecter ce cadre, l'ajout d'un isolant est essentiel, et sa résistance thermique doit être adaptée à la fonction du bâti. Pour un local chauffé, la résistance thermique totale de la dalle doit être d'au moins 0,75 m².K/W. Pour les dalles de forte épaisseur, une partie de la capacité d'isolation est intégrée au calcul du bâti, l'autre à la valeur d'isolation de la dalle elle-même.
Une fois les tubes de chauffage posés sur le support isolant, il est nécessaire de réaliser une chape qui servira de surface de diffusion de la chaleur avant la pose du revêtement de sol. Il existe deux grandes familles de chapes pour plancher chauffant : les systèmes humides et les systèmes secs.
Les systèmes humides comprennent les chapes traditionnelles en béton et les chapes fluides. Les chapes béton, élaborées sur place ou en centrale, doivent recouvrir les tubes d'au moins 3 cm. Elles offrent un bon rapport qualité/prix et sont un matériau traditionnel bien maîtrisé. Cependant, leur inertie thermique peut être importante, entraînant un temps de réponse plus long. Elles nécessitent un adjuvant plastifiant pour un bon enrobage des tubes et un temps de séchage de 21 jours. Pour des épaisseurs supérieures (8 à 10 cm), l'inertie devient encore plus conséquente.
Les chapes fluides, quant à elles, sont à base de gypse (anhydrite) ou de ciment. Elles sont autonivelantes, ce qui facilite leur mise en œuvre. Leur épaisseur réduite entraîne moins d'inertie et un meilleur temps de réponse. Les chapes anhydrites, bien que rapides à sécher (une semaine par centimètre), ne sont généralement pas compatibles avec le rafraîchissement. Les chapes ciment, bien que légèrement plus épaisses, offrent une meilleure conductivité et sont compatibles avec le rafraîchissement, et peuvent être certifiées CERTITHERM. Pour tous les systèmes humides, si des épaisseurs importantes sont nécessaires, il est recommandé de compenser par un surplus d'isolant en sous-face pour limiter l'inertie.
Les systèmes secs, moins répandus (moins de 5% du marché), sont conçus pour les situations de faibles épaisseurs, fréquentes en rénovation. Ils utilisent des dalles rainurées, souvent en polystyrène, sur lesquelles sont posés des diffuseurs en métal. Ces diffuseurs bloquent les tubes et diffusent la chaleur. La chape sèche peut être constituée de plaques de gypse ou d'un mélange préfabriqué. Ce système se caractérise par une épaisseur très faible (4 à 5 cm), un poids léger, une mise en œuvre rapide et un temps de réaction court. Cependant, il peut être plus coûteux et complexe dans la juxtaposition des matériaux.
L'inertie thermique d'une dalle pleine, qu'elle soit isolée ou non, joue un rôle significatif dans le confort et la gestion de la chaleur. Une forte inertie signifie que la dalle accumule la chaleur et la restitue lentement. Cela peut être un avantage pour maintenir une température stable sur une longue période, réduisant ainsi le besoin de chauffages intermittents. Par exemple, une maison construite sur un terre-plein avec une dalle béton épaisse, même sans isolation sous-dalle, peut bénéficier d'une inertie thermique importante. Si la terre peut représenter une certaine inertie, elle emprisonne également de l'air, qui est un bon isolant. L'idéal reste donc une dalle béton massive, mais dont la chaleur est contrôlée par une isolation adéquate.
Dans le cas d'un plancher chauffant, l'inertie thermique influence directement le temps de réponse du système. Une dalle très massive avec une chape béton épaisse aura un temps de réponse plus long : il faudra plus de temps pour que la chaleur traverse la structure et atteigne la pièce. À l'inverse, des systèmes avec des chapes plus fines et des isolants plus performants offriront un temps de réponse plus court, permettant une régulation plus réactive du chauffage.
Des retours d'expérience décrivent des systèmes où, après une période de chauffe initiale, la dalle maintient une température confortable pendant de nombreuses heures sans nécessiter de chauffage actif. Par exemple, un système avec une ancienne dalle ciment, une isolation polyuréthane, un polyane, et du béton avec plastifiant, a permis de maintenir une température de 19°C toute la journée, avec un chauffage qui ne s'allumait qu'environ 1h30 avant que la chaleur n'atteigne la pièce. La nuit, la température baissait légèrement, et le système de chauffage reprenait le matin. La programmation de la régulation devient alors cruciale pour éviter les dépassements de température dus à ce délai de réponse.
Le choix du diamètre des tubes de chauffage (PER 16-20 au lieu de 13-16) peut également influencer le débit et donc la performance du système, bien que cela soit plus lié à la dynamique du fluide chauffant. Quant aux tuyaux en polybutène, bien qu'ils aient été utilisés par le passé, des inquiétudes quant à leur durabilité ont conduit à leur interdiction dans certaines régions. Il est donc essentiel de se renseigner sur la fiabilité et la compatibilité des matériaux utilisés.
La construction d'une dalle sur terre-plein, en particulier lorsqu'elle intègre un système de chauffage, est une partie technique qui présente des risques importants de sinistralité si elle n'est pas réalisée dans les règles de l'art. Il est donc vivement recommandé d'effectuer une mise en œuvre conforme aux normes en vigueur, notamment le DTU 13.3, qui concerne tous les dallages à usage industriel, commercial ou de maison individuelle.
Le choix entre un dallage sur terre-plein et d'autres solutions dépend de la consistance du sol, de l'importance de l'élévation du bâtiment et des risques de tassement du terrain. Le dallage sur terre-plein intègre les couches nécessaires à l'isolation thermique et à la protection contre l'humidité. Il participe à la transmission des charges sur le sol, y compris celles des murs de façades et de refends. Il est souvent désolidarisé des façades lourdes qui reposent sur des fondations indépendantes, une disposition plus courante pour les constructions de plusieurs niveaux afin de diminuer les risques de tassements différentiels. Une bonne connaissance de l'aptitude au tassement du sol est donc primordiale.
Les dalles pour plancher chauffant basse température s'inscrivent dans un système de chauffage strictement réglementé. La norme EN 1264, par exemple, garantit la performance des installations et la compatibilité des éléments du système. Le respect de ces normes est essentiel pour garantir la sécurité, le confort et la durabilité de l'installation. Les défaillances dans la mise en œuvre ou le choix des matériaux peuvent se traduire directement par des sinistres coûteux et potentiellement dangereux.
L'utilisation de certains matériaux, comme la paille sous la dalle, même traitée à la chaux, est déconseillée en raison des risques liés à l'humidité et à la décomposition, qui pourraient compromettre l'intégrité structurelle et l'isolation. De même, le polyane sous l'isolant peut être jugé inutile dans certains cas, l'objectif principal étant d'assurer une isolation thermique efficace et une protection contre l'humidité ascendante.
En somme, l'installation d'un plancher chauffant sur dalle pleine est un projet complexe qui nécessite une planification rigoureuse, le choix de matériaux adaptés et une mise en œuvre conforme aux normes. La compréhension des échanges thermiques, l'importance de l'isolation, le choix du système de chauffage et de chape, ainsi que le respect des réglementations, sont autant de facteurs déterminants pour garantir le succès de l'installation et le confort des occupants.
