La gestion des condensats dans les systèmes de climatisation est un aspect crucial, souvent sous-estimé, qui garantit le bon fonctionnement de l'appareil et prévient les désagréments. Qu'il s'agisse de climatiseurs individuels, de systèmes gainables ou même de chaudières à condensation, la production d'eau est inhérente au processus. Comprendre le rôle du siphon de condensat, les méthodes d'installation et les réglementations en vigueur est essentiel pour toute installation réussie.

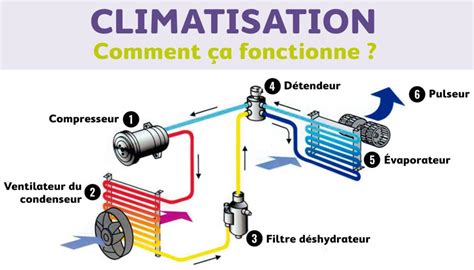

Le phénomène de condensation se produit lorsque l'air chaud et humide entre en contact avec une surface froide. Dans le cas d'un climatiseur, l'évaporateur, responsable du refroidissement de l'air, est cette surface froide. L'air ambiant, en passant sur l'évaporateur, voit sa température chuter, ce qui provoque la liquéfaction de la vapeur d'eau qu'il contient. Cette eau formée est appelée "condensat".
La quantité de condensats produite dépend de plusieurs facteurs : la puissance du climatiseur, le volume d'air à traiter, l'humidité ambiante et la température extérieure. Durant les périodes de forte chaleur, certains équipements peuvent générer jusqu'à plusieurs litres d'eau par heure. L'évacuation de cette eau est primordiale pour plusieurs raisons :

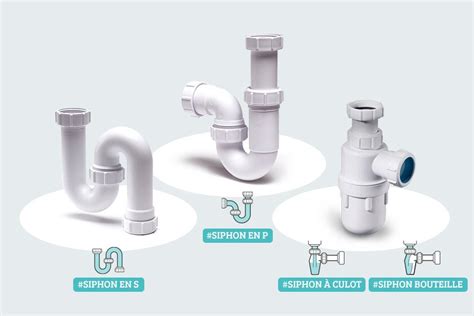

Le siphon de condensat est un composant essentiel du système d'évacuation. Son rôle principal est d'empêcher les mauvaises odeurs et les remontées d'égouts de pénétrer dans le système de climatisation ou dans le logement. Il agit comme un piège hydraulique : une petite quantité d'eau reste en permanence dans la partie courbée du siphon, formant une barrière étanche aux gaz.
Dans le contexte des climatiseurs, le siphon est généralement installé sur le tuyau d'évacuation des condensats, avant qu'il ne soit raccordé au réseau d'eaux usées. Pour les systèmes gainables, l'évacuation des condensats constitue une étape qui suit l'installation de l'unité intérieure, du plénum de soufflage et du plénum de reprise.
Il est crucial de comprendre que l'eau évacuée des climatiseurs est une eau déminéralisée, issue de la condensation, et non de l'eau potable. Cependant, elle peut contenir des particules issues de l'air, comme du pollen, des spores fongiques et d'autres débris transportés par le flux d'air. Ces particules, capturées par le condensat, peuvent s'accumuler dans le système d'évacuation et former des dépôts, des algues ou des moisissures qui, à terme, peuvent obstruer le conduit.
L'installation d'un système d'évacuation des condensats doit être pensée dès la conception du système de climatisation. Plusieurs configurations sont possibles, chacune avec ses avantages et ses contraintes.

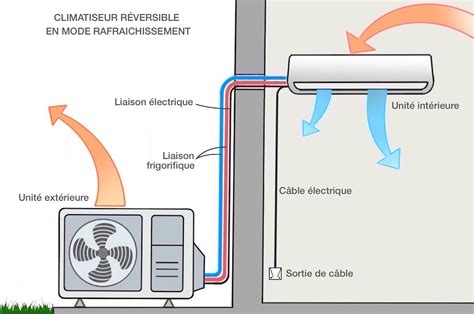

L'évacuation gravitaire est la méthode la plus simple et la plus fiable, lorsque la configuration des lieux le permet. Elle consiste à installer un tuyau d'évacuation en pente constante (généralement une pente de plus de 0,5 cm/m est recommandée) depuis l'unité intérieure jusqu'à un point d'évacuation approprié. Ce point peut être :
Dans le cas de quatre climatiseurs à installer au premier étage, plusieurs approches sont envisageables. Une première proposition consiste à installer un siphon par climatiseur avec les tuyaux d'évacuation dédiés. Une alternative est de ne pas installer de siphon par unité, mais un seul siphon sur un tuyau de descente vertical, qui sera situé dans le local technique. Cette seconde option allonge la distance entre le climatiseur et le siphon.
Lorsque l'évacuation gravitaire n'est pas possible en raison d'une trop grande distance ou d'un dénivelé insuffisant, l'installation d'une pompe de relevage devient nécessaire. Ces pompes sont conçues pour collecter les condensats et les refouler vers un point d'évacuation plus éloigné ou en hauteur. Elles sont particulièrement utiles lorsque le climatiseur est situé loin d'un point d'évacuation des eaux usées, comme dans le cas où le climatiseur le plus éloigné se trouve à 5 mètres du point de raccordement potentiel.
Le fait que l'eau séchée dans ces 5 mètres puisse causer des odeurs à long terme est une préoccupation légitime. L'installation d'un siphon, même sur une longue distance, est conçue pour prévenir cela en maintenant une barrière hydraulique. Cependant, si le système n'est pas utilisé pendant de longues périodes (par exemple, lors des saisons intermédiaires où les climatiseurs ne sont utilisés que quelques mois par an), le siphon peut se vider, permettant aux odeurs de remonter.
Il est important de noter que les pompes de relevage sont également des systèmes qui nécessitent un entretien régulier pour éviter leur encrassement et leur dysfonctionnement.
La gestion des condensats n'est pas anodine et est encadrée par des réglementations visant à protéger l'environnement et le voisinage.
Malgré une installation correcte, les systèmes d'évacuation des condensats peuvent rencontrer des problèmes à long terme. L'entretien régulier est donc la clé pour prévenir les obstructions et les dysfonctionnements.

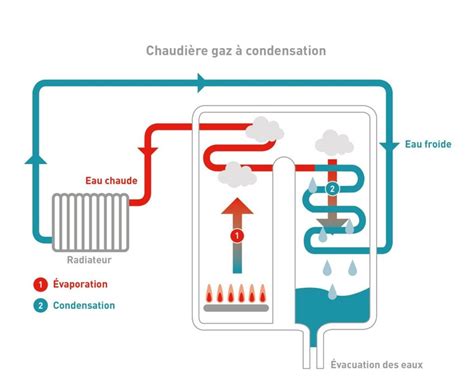

Il est important de distinguer les condensats de climatisation des condensats produits par les chaudières à gaz à condensation. Bien que le principe de condensation soit le même, la composition de ces liquides diffère. Les condensats de chaudière sont acides (pH entre 3 et 5) en raison de la formation d'acides carbonique et sulfurique lors de la combustion du gaz naturel. Cette acidité impose l'installation d'un neutraliseur d'acide sur les chaudières de puissance supérieure à 25 kW ou lorsque l'évacuation se fait vers une fosse septique, afin de protéger les canalisations et l'environnement. L'entretien régulier du corps de combustion de la chaudière est également essentiel pour éviter l'obstruction de l'évacuation due à ces condensats acides.
L'eau issue des condensats de climatisation, étant déminéralisée, peut être réutilisée pour diverses tâches ménagères ne nécessitant pas d'eau potable :
Cependant, cette eau reste impropre à la consommation humaine ou à l'arrosage de potagers.
En conclusion, la gestion des condensats est un aspect technique fondamental de l'installation et du bon fonctionnement des systèmes de climatisation. Une conception soignée, une installation conforme aux normes et un entretien régulier sont les garants d'un système performant, durable et sans désagrément. La vigilance quant aux réglementations locales et aux bonnes pratiques est indispensable pour éviter les problèmes et assurer la satisfaction de tous.
