L'optimisation énergétique est au cœur des préoccupations industrielles modernes, et les échangeurs de chaleur jouent un rôle fondamental dans cette quête d'efficacité et de durabilité. Ces dispositifs thermiques, souvent méconnus du grand public, sont les piliers de nombreux systèmes de traitement de l'air et de régulation thermique. Ils permettent de transférer l'énergie thermique d'un fluide vers un autre, sans que ces fluides ne se mélangent, exploitant ainsi les lois naturelles de la physique pour minimiser la consommation d'énergie. Le principe fondamental repose sur la tendance de l'énergie à atteindre l'équilibre : tant qu'une différence de température existe, la chaleur migre du corps chaud vers le corps froid.
Un échangeur de chaleur est un dispositif conçu pour transférer l'énergie thermique d'un fluide à un autre. Dans le contexte aéraulique, il s'agit principalement de transférer de la chaleur entre deux flux d'air, ou entre l'air et un autre fluide (comme l'eau). Ce transfert s'effectue à travers une paroi conductrice, sans que les deux fluides n'entrent en contact direct. L'efficacité de ce transfert dépend de plusieurs paramètres clés : la différence de température entre les fluides, la surface d'échange, le coefficient global de transfert de chaleur, et la durée de contact.
Le transfert de chaleur peut se produire par plusieurs mécanismes :
Dans un échangeur de chaleur, la chaleur perdue d'un côté est équivalente à la chaleur gagnée de l'autre, en négligeant les pertes vers l'atmosphère, qui sont généralement minimes. L'efficacité globale est souvent quantifiée par la "différence de température moyenne logarithmique" (LMTD), qui représente la force motrice effective du transfert de chaleur.
Il existe une variété d'échangeurs thermiques, chacun adapté à des applications spécifiques en fonction des débits, des températures, des pressions, et de la nature des fluides impliqués.

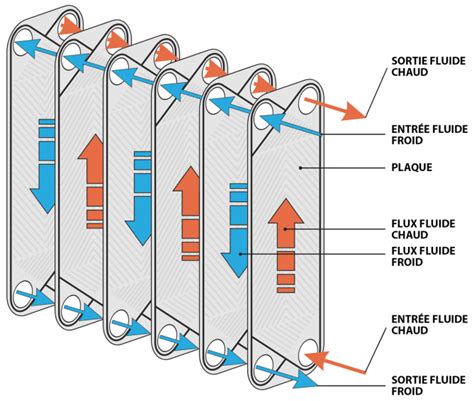

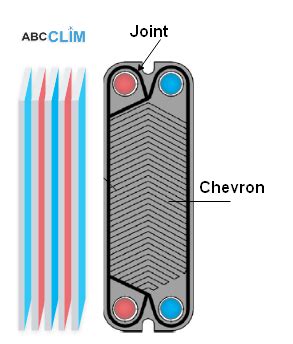

L'échangeur à plaques est un type d'échangeur de chaleur de plus en plus utilisé dans l'industrie et le génie climatique, notamment dans les centrales de traitement de l'air (CTA). Il est constitué d'un assemblage de plaques fines, généralement en aluminium, acier inoxydable ou matières plastiques, séparées par un espace de quelques millimètres où circulent les fluides. Ces plaques sont souvent ondulées, présentant des profils en "nid d'abeilles" ou à chevrons.
Ces ondulations créent une turbulence accrue dans les flux d'air, favorisant ainsi un transfert de chaleur plus performant et une répartition plus homogène des fluides sur toute la surface d'échange. Les plaques sont assemblées par collage ou soudage et intégrées dans un châssis rigide. L'épaisseur d'une plaque varie généralement entre 0,1 et 0,8 mm, et la distance entre les plaques est très faible, typiquement entre 5 et 10 mm. Les courants d'air sont souvent croisés.
Les avantages de l'échangeur à plaques résident dans sa compacité, son coût relativement faible, et sa facilité d'adaptation. Il est possible d'augmenter ou de réduire la surface d'échange en ajoutant ou en retirant des plaques. La surface en contact avec l'extérieur est minimisée, limitant les pertes thermiques. La turbulence générée permet également de réduire l'encrassement des surfaces d'échange par rapport à d'autres types d'échangeurs. Cependant, cette turbulence accrue entraîne également des pertes de charge importantes.
Dans le cas d'un échangeur à plaques utilisé pour le traitement de l'air, les plaques sont souvent placées verticalement pour faciliter l'évacuation de la condensation. Lorsque les surfaces des plaques sont suffisamment froides (température inférieure à la température de rosée de l'air extrait), la vapeur d'eau contenue dans l'air extrait se refroidit et se condense, ce qui augmente le transfert de chaleur. Pour des températures extérieures très basses, ces condensats peuvent geler, nécessitant des stratégies de dégivrage.

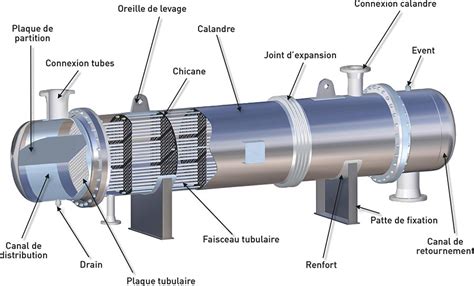

L'échangeur tubes et calandre, également appelé échangeur de chaleur coque et tube, est une technologie mature et éprouvée. Il est constitué d'un faisceau de tubes disposé à l'intérieur d'une enveloppe cylindrique appelée calandre. Un fluide circule à l'intérieur des tubes, tandis que le second fluide circule dans la calandre, autour des tubes.

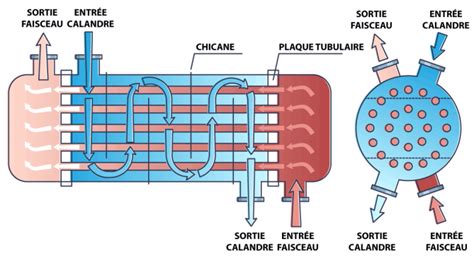

Le faisceau de tubes peut être fixé à la calandre par soudage, brasage ou assemblage mécanique. Les boîtes de distribution à chaque extrémité du faisceau dirigent la circulation du fluide dans les tubes, qui peut s'effectuer en une ou plusieurs passes. La conception de ces échangeurs offre une grande flexibilité pour optimiser le transfert de chaleur et s'adapter aux besoins spécifiques de chaque application, tels que l'encombrement, les conditions de fonctionnement (pression, température, corrosion), la maintenance, ou la nature des fluides. Le "cladding", qui consiste à assembler deux matériaux différents sur une surface conjointe, permet par exemple d'associer un métal résistant à la corrosion à un métal moins coûteux.
L'échangeur rotatif est un type d'échangeur particulièrement efficace pour le transfert de chaleur et d'humidité entre deux flux d'air. Il se compose d'une roue rotative, généralement constituée de matériaux thermoconducteurs comme le métal ou la céramique, qui tourne lentement entre le flux d'air extrait et le flux d'air neuf.
Lorsque la roue passe dans le flux d'air extrait chaud et humide, elle absorbe sa chaleur et son humidité. En tournant, elle transporte cette énergie thermique et cette humidité vers le flux d'air neuf, le réchauffant et l'humidifiant avant qu'il ne soit distribué dans le bâtiment. Ce type d'échangeur est très performant, mais il présente le risque d'un faible transfert de polluants d'un flux à l'autre, nécessitant une conception et une régulation adaptées.
L'échangeur à spirale est constitué de deux plaques métalliques enroulées de manière hélicoïdale pour former une paire de canaux en spirale. Ce type d'échangeur est utilisé pour les liquides visqueux ou les mélanges liquide-solide, et présente une capacité auto-nettoyante qui réduit l'encrassement par rapport aux échangeurs tubulaires. Cependant, il est limité par des différences de température et de pression relativement faibles.
L'échangeur à bloc est conçu pour des applications spécifiques, notamment celles impliquant des liquides corrosifs. Il est constitué d'un bloc de matière thermiquement conductrice (souvent du graphite) percé de multiples canaux où circulent les deux fluides. Ces blocs peuvent être cylindriques ou cubiques, et leur modularité permet un remplacement facile en cas de fuites. Cependant, ils sont fragiles aux chocs et aux grands écarts de température.
L'échangeur à ailettes est un dispositif relativement simple, composé d'un conduit sur lequel sont fixées des lames métalliques. Le fluide de refroidissement, souvent l'air ambiant, circule autour de ces ailettes. Ce type d'échangeur est couramment utilisé dans les radiateurs de chauffage, les systèmes de refroidissement de moteurs, ou les condenseurs. Le transfert thermique est cependant limité par la convection naturelle de l'air, bien que l'ajout d'un ventilateur puisse améliorer significativement ses performances.
La manière dont les deux fluides circulent dans l'échangeur a un impact direct sur son efficacité. On distingue principalement trois schémas d'écoulement :
Le choix du schéma d'écoulement dépend des objectifs de l'application : maximiser la récupération d'énergie, minimiser la taille de l'échangeur, ou gérer des contraintes spécifiques de débit ou de pression.
Les centrales de traitement de l'air (CTA) sont des systèmes essentiels pour assurer le confort thermique et la qualité de l'air intérieur dans les bâtiments résidentiels, tertiaires et industriels. Elles agissent comme les "poumons" d'un bâtiment, gérant le chauffage, la ventilation, la climatisation et le renouvellement de l'air.
Une CTA typique comprend plusieurs étapes :
Il existe différents types de CTA :
Dans les CTA double flux avec récupération d'énergie, les échangeurs à plaques à contre-courant et les échangeurs rotatifs sont les plus couramment utilisés. L'échangeur à plaques, grâce à sa conception, permet un excellent transfert thermique et une bonne séparation des flux. L'échangeur rotatif, quant à lui, excelle dans le transfert combiné de chaleur et d'humidité.
Prenons l'exemple d'une installation de traitement d'air dans un immeuble de bureaux fonctionnant en tout air neuf. L'énergie thermique transmise à l'air neuf provient en partie de la condensation de la vapeur d'eau présente dans l'air extrait. Un échangeur performant peut entraîner un accroissement de température de l'air neuf significatif. Par exemple, si l'écart maximal entre les fluides est de 32°C, un récupérateur peut fournir une augmentation de température de 75% de cet écart, soit 24°. L'efficacité thermique de ces systèmes reste souvent constante, même dans des conditions climatiques extrêmes, comme une température extérieure de -10°C.
Le rendement saisonnier d'une installation de production de chaleur, incluant les pertes des conduites, est un facteur clé. Pour une installation neuve avec des conduites isolées, ce rendement peut être estimé à 0,8. Pour une installation plus ancienne, il serait plutôt de 0,7. Sur une saison de chauffe de 35 semaines, ces facteurs ont un impact notable sur la consommation énergétique globale.
Il est important de noter que dans un bâtiment climatisé en été, l'intérêt d'un récupérateur pour prérefroidir l'air neuf et diminuer les coûts de climatisation est généralement plus faible qu'en période de chauffage.
Le choix et la conception d'un échangeur de chaleur impliquent la prise en compte de nombreux paramètres techniques :
Les certifications, comme celle proposée par l'Air-conditioning, Heating, and Refrigeration Institute (AHRI), garantissent que les performances déclarées par les fabricants sont conformes aux normes. Des calculateurs en ligne peuvent aider à sélectionner le type d'échangeur le plus adapté à un projet donné.
Pour garantir une utilisation pérenne et une performance optimale, les échangeurs de chaleur nécessitent un entretien régulier. L'encrassement des surfaces d'échange peut réduire significativement la transmission de chaleur et modifier le type d'écoulement de l'air. Le nettoyage peut impliquer des procédures spécifiques, comme l'utilisation d'acide sulfurique dilué pour les échangeurs à plaques, ou un simple nettoyage à la brosse et sous pression. Le démontage des plaques, le repérage de leur position, et leur nettoyage méticuleux sont essentiels avant le remontage.
L'état de surface, la résistance chimique des matériaux, et la facilité de maintenance sont des critères importants dans le choix d'un échangeur. Les échangeurs démontables, comme la plupart des échangeurs à plaques, facilitent grandement ces opérations.
En résumé, les échangeurs aérauliques, et en particulier les échangeurs à plaques, sont des composants technologiques cruciaux pour l'efficacité énergétique dans le bâtiment et l'industrie. Leur principe de fonctionnement, basé sur le transfert de chaleur entre fluides sans mélange, permet de réduire considérablement la consommation d'énergie, contribuant ainsi à des solutions plus durables et économiques. Le choix judicieux du type d'échangeur, de son schéma d'écoulement et une maintenance adéquate sont indispensables pour exploiter pleinement leur potentiel.
