Les ventilo-convecteurs Sanyo, et plus particulièrement les ventilateurs axiaux de la marque Sanyo Denki, représentent une solution de refroidissement et de ventilation de haute qualité, conçue pour répondre aux exigences rigoureuses de diverses applications industrielles et domestiques. Ces composants, souvent discrets mais essentiels, jouent un rôle crucial dans le maintien de la performance et de la longévité des équipements en assurant une dissipation thermique efficace. L'expertise de Sanyo Denki dans le domaine des ventilateurs se reflète dans la conception de leurs gammes, telles que les séries San Ace 80T et San Ace 9WF, qui allient puissance, fiabilité et fonctionnalités de protection avancées.

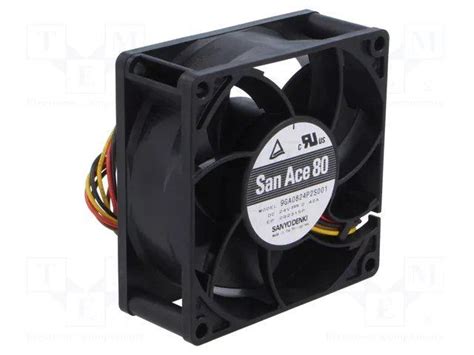

La série San Ace 80T de Sanyo Denki se distingue par sa capacité à opérer dans une large plage de températures, la rendant idéale pour des environnements variés. Qu'il s'agisse de la régulation thermique dans les réfrigérateurs et congélateurs, ou de la gestion de la chaleur dégagée par les appareils d'éclairage, ces ventilateurs DC offrent une solution de refroidissement efficace. Le modèle spécifiquement référencé, le 9GT0824P4S001, est un ventilateur axial de 80 mm fonctionnant en 24V DC, capable de fournir un débit d'air impressionnant de 65.7 CFM (1.86 m³/min) tout en maintenant un niveau sonore de 46 dB. Sa conception intègre un roulement à billes, gage de durabilité et de fonctionnement fluide sur le long terme, ainsi qu'une profondeur externe de 25 mm pour une intégration aisée dans des espaces restreints.
La puissance consommée par ce ventilateur est de 5.28 W, avec une vitesse de rotation atteignant 6700 tr/min. Sa connexion à 4 fils, incluant le contrôle PWM (Pulse Width Modulation) et une sortie capteur, offre une flexibilité accrue pour l'intégration dans des systèmes de contrôle plus complexes, permettant un ajustement précis de la vitesse en fonction des besoins de refroidissement. Le courant nominal est de 220 mA.
Une caractéristique fondamentale des ventilateurs Sanyo Denki, et particulièrement de la série 9GT, est leur fonction de protection intégrée contre la surchauffe. Ce mécanisme de sécurité est conçu pour prévenir les dommages potentiels ou les risques d'incendie en cas de blocage des pales du ventilateur. Lorsque les pales rencontrent une résistance, une surintensité peut se produire, entraînant une augmentation de la température du ventilateur. Pour contrer cela, le système de protection coupe le courant de la bobine par intermittence, évitant ainsi une surchauffe dangereuse. Cette intelligence embarquée est un témoignage de l'engagement de Sanyo Denki envers la sécurité et la fiabilité de ses produits.
En complément, la série San Ace 9A, illustrée par le modèle 9A0624G402, propose une alternative axée sur un fonctionnement silencieux et une efficacité énergétique accrue. Ce ventilateur axial Sanyo Denki, d'une hauteur de 25 mm, maintient un niveau de bruit remarquablement bas de 39 dB, ce qui en fait un choix privilégié pour les applications où le silence est une priorité, telles que les ordinateurs de bureau ou les centres de données. Sa puissance d'entrée nominale de 3.12 W témoigne de sa faible consommation électrique.
Les caractéristiques techniques de ce modèle incluent une pression statique de 87.3 Pa combinée à un débit d'air élevé de 27.6 CFM, une combinaison gagnante qui assure une distribution uniforme de l'air pour un refroidissement et une ventilation efficaces. La conception du roulement à billes contribue à réduire la friction, garantissant des performances plus fluides et une durée de vie prolongée.
Parmi les avantages notables de la série San Ace 9A, on retrouve une construction robuste en plastique, assurant une résistance aux chocs et à l'usure. La fonction de protection contre l'inversion de polarité prévient les dommages dus à un câblage incorrect, un détail important lors de l'installation. De plus, la fonction de rotor bloqué, similaire à la protection contre la surchauffe mentionnée précédemment, empêche la surchauffe du moteur en cas de blocage des pales.
Pour les environnements plus hostiles, Sanyo Denki propose la série San Ace 9WF. Le ventilateur DC étanche à l'huile, modèle 9WF0424H601, est spécifiquement conçu pour fonctionner dans des conditions où la présence de brouillard d'huile est significative. Cette caractéristique le rend particulièrement adapté aux systèmes d'asservissement et aux équipements industriels soumis à des contraintes environnementales particulières.
Ce ventilateur axial de 40 mm, fonctionnant en 24V DC, offre un débit d'air de 9.18 CFM (0.26 m³/min) avec un niveau sonore de 42 dB. Sa profondeur externe est de 20 mm et il est également équipé d'un roulement à billes pour une durabilité accrue. La puissance consommée est de 2.64 W, avec un courant nominal de 110 mA et une vitesse de rotation de 13100 tr/min.
Un aspect crucial de la série 9WF est son indice de protection IP55, qui atteste de sa résistance à la poussière et aux jets d'eau, renforçant sa fiabilité dans des environnements exigeants. Comme pour les autres séries, les ventilateurs San Ace 9WF intègrent également la fonction de protection contre la surchauffe en cas de blocage des pales, assurant ainsi une sécurité opérationnelle maximale.
Les forums de discussion techniques regorgent d'exemples concrets de dépannage liés aux ventilo-convecteurs Sanyo, notamment dans le contexte des pompes à chaleur (PAC). Un cas fréquemment rencontré concerne la panne d'un ventilateur sur une PAC Sanyo, comme le modèle CR484GVH56CDom-Aom. Les discussions révèlent souvent la complexité du diagnostic, notamment lorsque des composants sans référence claire sont impliqués, tels qu'un "gros pavé noir en forme de trapèze" alimentant le ventilateur.
Dans ces situations, l'intervention d'experts permet d'identifier les composants clés, comme les modules IPM (Intelligent Power Module) qui contrôlent le fonctionnement des ventilateurs via un signal triphasé. Les procédures de test impliquent souvent la mesure de résistance et la vérification des tensions entre différentes broches de l'IPM, en utilisant un multimètre. La détection d'une tension de diode de roue libre interne inférieure à la normale (environ 500 mV) peut indiquer qu'un IPM est défectueux.
Un autre aspect du dépannage concerne la carte mère ou une carte auxiliaire, où les composants sont souvent de type CMS (Composants Montés en Surface), rendant les mesures plus délicates. L'étude des datasheets des contrôleurs, tels que le Toshiba TB6539FG qui pilote un IPM Mitsubishi PS21351-NP, devient alors essentielle pour comprendre le circuit environnant et localiser l'origine de la commande du ventilateur. Des tests sur des signaux tels que "Idc" (courant) ou "Xout" (horloge) peuvent fournir des indications précieuses, bien que l'impédance du contrôleur puisse parfois perturber les mesures.
Il est crucial de noter que le shuntage de certains contacts, comme TH001 (qui limite le courant à la mise sous tension pour charger les condensateurs), doit être effectué avec une extrême prudence. Un court-circuit accidentel pourrait entraîner des dommages irréversibles sur d'autres composants, voire un risque d'incendie. Les informations fournies par Sanyo Denki, bien que ne comprenant pas toujours les schémas complets comme d'autres fabricants, sont néanmoins d'une aide précieuse pour les techniciens qualifiés.
Le diagnostic peut également impliquer la vérification de la tension sur la broche "Fault Output" des IPM, ou l'analyse de la forme et de la fréquence du signal triphasé en sortie des IPM à l'aide d'un oscilloscope. Ces investigations approfondies sont nécessaires pour identifier avec précision la cause de la panne, qu'il s'agisse d'un composant électronique défectueux, d'un problème de câblage, ou d'une défaillance logicielle au niveau du contrôleur.
L'ensemble des informations relatives aux ventilo-convecteurs Sanyo met en lumière l'importance capitale de la qualité des composants dans la fiabilité des systèmes de climatisation et de ventilation. Les ventilateurs Sanyo Denki, grâce à leur conception soignée, leurs matériaux de qualité (roulements à billes, construction robuste) et leurs fonctions de protection intégrées, offrent une tranquillité d'esprit appréciable.
Que ce soit pour des applications exigeant une haute performance, une discrétion sonore, ou une résistance aux environnements difficiles, Sanyo Denki propose des solutions adaptées. La compréhension de leur fonctionnement, des spécifications techniques et des méthodes de dépannages potentielles est essentielle pour les professionnels comme pour les utilisateurs avertis. L'investissement dans des composants de cette envergure garantit non seulement une efficacité de refroidissement optimale, mais contribue également à la longévité des équipements et à la sécurité des installations. Les prix indiqués, bien que variables selon la quantité et les options de livraison, reflètent le positionnement de ces produits sur le marché des composants électroniques de haute qualité.
