Le chauffage central à eau chaude est un système de chauffage largement répandu, apprécié pour sa capacité à diffuser une chaleur uniforme dans l'ensemble d'une habitation. Son installation, bien que potentiellement coûteuse, repose sur des principes de fonctionnement bien établis qui méritent d'être compris pour assurer une efficacité optimale et une longévité accrue de l'installation. Cet article explore en détail le fonctionnement, les différents types de systèmes, les critères de choix, les étapes d'installation, les coûts associés, ainsi que les bonnes pratiques d'entretien pour un circuit de chauffage central performant.
Au cœur de tout système de chauffage central à eau chaude réside un circuit fermé. Ce circuit est conçu pour transporter de l'eau chauffée depuis une source de chaleur vers les différents émetteurs de chaleur de la maison, puis pour la ramener, une fois refroidie, afin qu'elle soit réchauffée.
Le processus débute avec une source de chaleur, généralement une chaudière (au fioul, au gaz, au bois, électrique) ou une pompe à chaleur (PAC). Cet appareil, souvent logé dans une pièce dédiée comme une buanderie ou un garage, porte l'eau à une température spécifique, typiquement entre 60 et 80 degrés Celsius, bien que cette plage puisse varier en fonction du type de système et des préférences de l'utilisateur.
L'eau ainsi chauffée est ensuite propulsée par un circulateur à travers un réseau de tuyauterie. Ces tuyaux, qu'ils soient en cuivre, en PER (polyéthylène réticulé) ou en multicouche, sont dissimulés dans les murs, les plafonds ou le sol de la maison. Leur rôle est d'acheminer l'eau chaude vers les différents "émetteurs" de chaleur. Ces émetteurs peuvent prendre diverses formes : radiateurs à eau classiques, planchers chauffants hydrauliques, sèche-serviettes, voire des plafonds chauffants.
Une fois leur chaleur cédée à l'environnement, les émetteurs restituent l'eau, désormais refroidie. Cette eau emprunte alors le circuit de retour, un ensemble de tuyaux distinct, pour regagner la source de chaleur. Si celle-ci est toujours en fonctionnement, l'eau est à nouveau chauffée avant d'être renvoyée dans le circuit d'alimentation, perpétuant ainsi le cycle.
Le système est généralement piloté par un thermostat d'ambiance. Ce "cerveau" de l'installation, connecté à la source de chaleur, surveille la température de l'air ambiant. Lorsque celle-ci descend en dessous du seuil programmé par l'utilisateur, le thermostat déclenche la mise en marche du système pour ramener la température au niveau souhaité, contribuant ainsi à un confort thermique constant et à des économies d'énergie. Pour optimiser davantage la consommation et le confort, l'ajout d'un ballon tampon peut être envisagé. Ce réservoir stocke l'eau chaude produite, permettant de la distribuer plus tard et de réduire les cycles de fonctionnement de l'appareil de chauffe, ce qui prolonge sa durée de vie et améliore l'efficacité énergétique globale.
Le choix de la source de chaleur est déterminant pour le fonctionnement et la rentabilité d'un système de chauffage central. Plusieurs technologies sont disponibles, chacune avec ses spécificités, ses avantages et ses inconvénients.
Les chaudières sont des appareils qui produisent de la chaleur par la combustion d'un combustible.

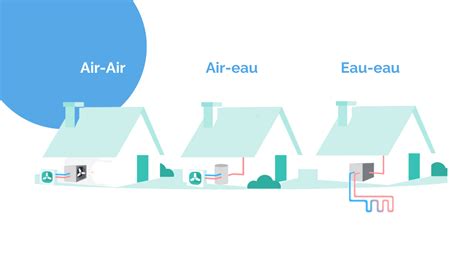

Les PAC sont des systèmes performants qui exploitent les calories présentes dans l'environnement (air, eau, sol) pour chauffer l'eau du circuit.

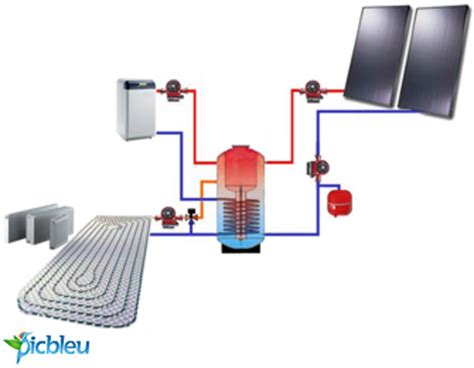

Ce système utilise des capteurs solaires, généralement installés sur le toit, pour capter l'énergie du soleil et chauffer l'eau du réseau. C'est une solution écologique et économique à l'usage, mais son efficacité dépend fortement de l'ensoleillement. Il est souvent couplé à une autre source de chaleur (chaudière, PAC) pour garantir une production constante, formant ainsi une chaudière hybride.
Bien qu'ils puissent servir de chauffage d'appoint, certains poêles, notamment les poêles bouilleurs, peuvent être raccordés à un circuit de chauffage central pour alimenter des radiateurs, offrant ainsi une solution de chauffage complémentaire ou principale dans des configurations spécifiques.
La manière dont l'eau chaude est acheminée vers les radiateurs est cruciale pour l'équilibre thermique de l'installation. Trois principaux types de réseaux de distribution coexistent :
Historiquement, le système monotube fut l'une des premières configurations. Il utilise un unique tuyau qui alimente les radiateurs en série. L'eau chaude circule de radiateur en radiateur, se refroidissant progressivement. Le premier radiateur est donc le plus chaud, tandis que le dernier, en fin de circuit, reçoit de l'eau moins chaude, voire tiède. Ce système, bien que plus simple et moins coûteux à installer en raison de la moindre quantité de tuyauterie, présente un inconvénient majeur : l'impossibilité d'équilibrer précisément la température de chaque radiateur et de réguler individuellement leur débit. Il n'est plus installé dans les constructions neuves et est rarement utilisé lors de rénovations complètes. Une variante "dérivée" existe où une dérivation permet à une partie de l'eau chaude d'aller directement au radiateur suivant, mais le principe de refroidissement progressif demeure.

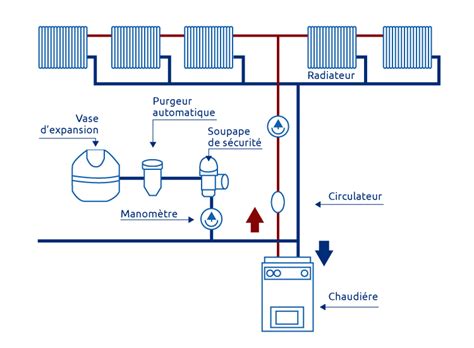

Le système bitube est devenu la norme pour les installations modernes. Il utilise deux tuyaux distincts : un circuit d'alimentation qui transporte l'eau chaude depuis la chaudière vers les radiateurs, et un circuit de retour qui ramène l'eau refroidie vers la chaudière. Dans ce système, chaque radiateur est alimenté indépendamment. L'eau chaude arrive à tous les radiateurs à une température similaire, permettant un meilleur contrôle et une répartition plus homogène de la chaleur. L'installation peut se faire de manière classique, avec des tuyaux partant de la chaudière et desservant chaque radiateur, ou, plus couramment aujourd'hui, via des "nourrices" ou "collecteurs".
Ce système, souvent utilisé dans les rénovations, reprend les principes du bitube mais optimise l'acheminement de l'eau grâce à des collecteurs centraux, appelés "nourrices". Une nourrice d'alimentation, située près de la source de chaleur, distribue l'eau chaude vers les émetteurs via des tuyaux dédiés. Une seconde nourrice de retour récupère l'eau refroidie. L'avantage principal est l'alimentation indépendante de chaque émetteur, minimisant les pertes de charge et facilitant l'équilibrage des débits. L'utilisation de tubes en PER ou multicouche, résistants à la corrosion et au tartre, limite la formation de boues dans le circuit.
Une fois l'eau chaude acheminée, elle doit diffuser sa chaleur dans les pièces. Les émetteurs jouent ce rôle.
Le dimensionnement correct des composants est essentiel pour l'efficacité d'un système de chauffage central.
Le calcul de la puissance nécessaire pour chaque radiateur est une étape cruciale. Il prend en compte plusieurs facteurs :
Des calculateurs en ligne, comme ceux proposés par des fabricants de radiateurs, peuvent aider à estimer la puissance nécessaire. Il est souvent judicieux d'arrondir les résultats obtenus à la hausse pour s'assurer d'une capacité de chauffage suffisante. L'examen des résultats de différents calculateurs et le choix de ceux qui fournissent des valeurs légèrement supérieures peuvent être une approche prudente, surtout dans une vieille bâtisse où les conditions thermiques peuvent être plus variables.
Le diamètre des tuyaux de cuivre ou de multicouche a un impact direct sur la capacité du système à transporter le débit d'eau nécessaire. Un diamètre insuffisant peut entraîner une perte de charge excessive, une pression d'eau trop faible et, par conséquent, un chauffage inefficace des radiateurs situés en fin de circuit. Les indications fournies par les fabricants de tuyauterie ou les guides de plomberie sont essentielles pour choisir le diamètre approprié en fonction de la longueur des circuits et du débit requis. Il est important de prêter attention aux diamètres des entrées et sorties des nourrices, qui doivent être cohérents avec le diamètre des tuyaux principaux. Dans certains cas, comme pour des installations avec des pompes à chaleur, des diamètres plus importants peuvent être nécessaires pour optimiser le rendement.
L'installation d'un système de chauffage central, qu'il s'agisse d'une rénovation ou d'une construction neuve, implique plusieurs étapes clés.
Il est fortement recommandé de faire appel à un professionnel certifié RGE (Reconnu Garant de l'Environnement) pour garantir une installation conforme et optimiser les performances énergétiques, tout en bénéficiant d'éventuelles aides financières.
Une interrogation courante dans la conception des réseaux de chauffage concerne le "retour inversé". Ce principe vise à optimiser la répartition de la chaleur en inversant le sens de circulation de l'eau dans les colonnes de radiateurs. L'idée est que l'eau chaude, en montant dans la colonne, alimente successivement les radiateurs, et que le retour se fasse par le bas. Cela permettrait d'équilibrer les distances hydrauliques entre chaque radiateur et la nourrice principale, assurant ainsi une arrivée d'eau à température plus homogène pour tous les émetteurs.
La mise en œuvre de ce principe implique une tuyauterie spécifique où la ligne d'eau froide monte depuis le premier radiateur jusqu'au dernier, avant de redescendre vers la nourrice de retour. Cette approche, bien que théoriquement avantageuse pour l'équilibrage, peut complexifier l'installation et nécessite une conception rigoureuse pour éviter tout biais de raisonnement ou erreur de montage. L'examen attentif des schémas et, si possible, la consultation d'un professionnel sont conseillés pour valider cette approche.
La pression dans le circuit, l'entretien régulier et quelques astuces d'optimisation sont essentiels pour le bon fonctionnement et la longévité de votre chauffage central.
La pression dans un circuit de chauffage central à eau chaude doit être maintenue entre 1 et 1,5 bar. Une pression trop basse peut indiquer une fuite ou un manque d'eau dans le système, tandis qu'une pression trop élevée peut être dangereuse et endommager les composants. Le réglage de la pression doit tenir compte de la configuration de l'installation, notamment la présence d'étages. Les appareils de production d'eau chaude (chaudières, PAC) sont équipés de soupapes de sécurité pour se prémunir contre les dépassements de température et de pression maximales d'utilisation.
Un entretien régulier est indispensable pour garantir l'efficacité et la durabilité de votre système.
Plusieurs mesures peuvent contribuer à optimiser votre système et à réduire vos factures de chauffage :

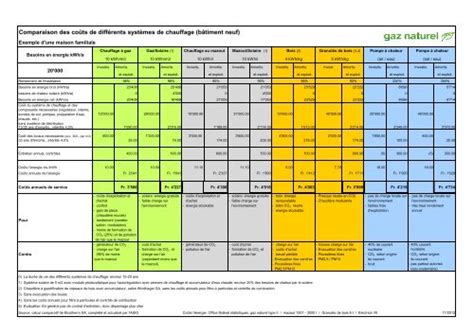

Le coût d'installation d'un système de chauffage central varie considérablement en fonction de nombreux facteurs :
À titre indicatif, voici des estimations approximatives pour l'installation :
Il est crucial de prendre en compte non seulement le coût d'installation, mais aussi les coûts de fonctionnement annuels (énergie, entretien) pour évaluer la rentabilité globale du système sur le long terme. L'installation d'un système de chauffage central est un investissement significatif qui doit être mûrement réfléchi, en tenant compte des besoins spécifiques du logement et des objectifs en matière de confort et d'économies d'énergie.
Pour toute rénovation, une étude de faisabilité approfondie est recommandée afin de déterminer le système le plus adapté et d'optimiser la future installation.
