L'installation d'une chaudière murale à gaz et d'une Ventilation Mécanique Contrôlée (VMC) dans un logement soulève des questions importantes, notamment en ce qui concerne leur fonctionnement conjoint et le respect des normes de sécurité. Cet article vise à éclaircir ces aspects, en décrivant le rôle de chaque appareil, les technologies disponibles, les réglementations en vigueur et les solutions techniques pour une cohabitation harmonieuse, particulièrement dans le contexte de la rénovation.

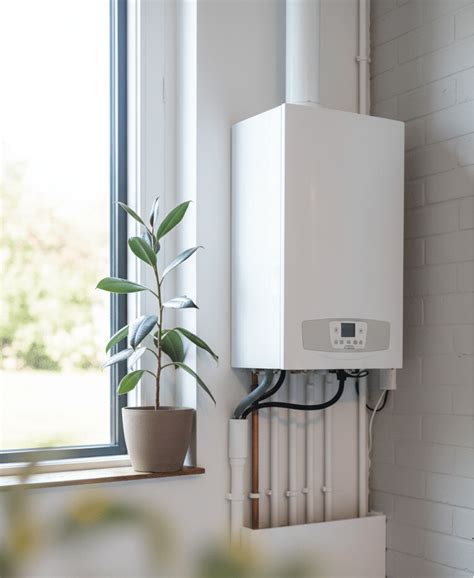

Une chaudière murale gaz est un système de chauffage et de production d'eau chaude sanitaire qui se fixe au mur, la distinguant ainsi des chaudières au sol. Le terme "murale" décrit son mode d'installation, et non une technologie spécifique. Ces appareils fonctionnent au gaz, qu'il s'agisse de gaz naturel ou de propane. Ils s'intègrent dans un logement équipé d'une boucle d'eau chaude et de radiateurs ou d'un plancher chauffant hydraulique.
Parmi les technologies modernes, la chaudière gaz à condensation murale est devenue le standard du marché. Contrairement aux chaudières classiques, elle optimise son efficacité énergétique en récupérant la chaleur contenue dans les fumées de combustion. Ce processus, appelé condensation, permet de réchauffer l'eau de retour du circuit de chauffage, réduisant ainsi la consommation de gaz et améliorant le rendement. En remplaçant une vieille chaudière par un modèle à condensation, il est possible de réaliser jusqu'à 30% d'économies d'énergie, selon l'ADEME.
Les chaudières murales gaz offrent un confort thermique appréciable, même si elles sont compactes. Les modèles "Duo" ou "Micro" peuvent également assurer la production d'eau chaude sanitaire pour des foyers jusqu'à cinq personnes et plus, grâce à un ballon d'eau chaude intégré ou à un système de micro-accumulation.
Historiquement, les chaudières gaz des années 1970 étaient de type atmosphérique à tirage naturel. Ces appareils, souvent appelés chaudières standard, sont équipés d'un coupe-tirage situé au-dessus de l'échangeur de chaleur. Ce dispositif est conçu pour éviter un tirage excessif et assurer l'évacuation de l'air vicié de la pièce lorsque le coupe-tirage est placé à plus de 1,80 mètre du sol. En cas de dysfonctionnement du conduit de fumée, une modification de l'hygiène de combustion peut survenir, entraînant un refoulement des produits de combustion dans l'ambiance. Pour pallier ce risque, un dispositif de sécurité individuel, le SPOTT (Système Permanent d’Observation du Tirage Thermique), est intégré. Le SPOTT met l'appareil à l'arrêt ou en sécurité en cas de tirage thermique insuffisant.
Les chaudières basse température, apparues plus tard, utilisent également un brûleur atmosphérique mais sont dotées d'un échangeur à plaques surdimensionné. Cela permet d'augmenter le rendement de l'appareil en abaissant la température des fumées (entre 90 et 120°C) et offre une modulation en puissance.

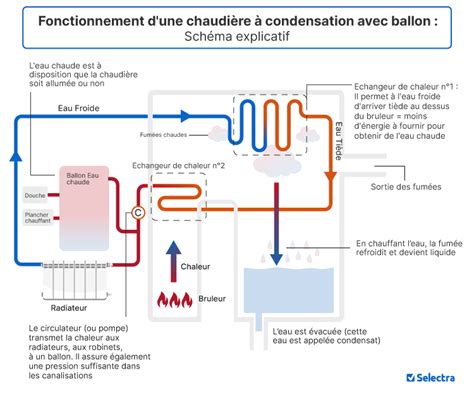

La chaudière à condensation représente une avancée technologique majeure, avec un rendement pouvant atteindre 109% (PCI). Cela s'explique par la récupération de la chaleur latente lors du changement d'état de l'eau contenue dans les produits de combustion (condensation à des températures inférieures à 55°C), une meilleure maîtrise de la combustion et une réduction des imbrûlés.
La Directive Européenne Eco-conception (Energy related Products - ErP) impose des exigences de rendement minimal pour les appareils de chauffage et d'eau chaude sanitaire. Depuis le 26 septembre 2015, ces produits doivent afficher un rendement saisonnier minimal de 86% (PCS).
Cependant, pour tenir compte des difficultés techniques de rénovation dans les logements collectifs, la Commission Européenne a introduit une "exception B1" via le règlement 813/2013. Ce règlement fixe le rendement saisonnier à 75% pour les chaudières de Type B1, qui sont des chaudières de type B équipées d'un coupe-tirage et spécifiquement conçues pour être raccordées à un conduit commun collectif.
Les produits de nouvelle génération, notamment les chaudières à condensation, répondent déjà à ces exigences. Toutefois, lors du remplacement de chaudières raccordées à des conduits maçonnés ou à des systèmes VMC gaz, il est crucial de vérifier la compatibilité des conduits d'évacuation. Les fumées des chaudières modernes, plus froides, présentent un risque accru de condensation dans les conduits anciens.
Dans le cadre d'une installation VMC gaz, seules les chaudières VMC gaz (B11 ou B13) standard ou basse température sont autorisées, selon le Guide CNPG EVAPDC. Un diagnostic du conduit de fumée existant est obligatoire avant toute installation, conformément à la norme NF DTU 24.1 P1.

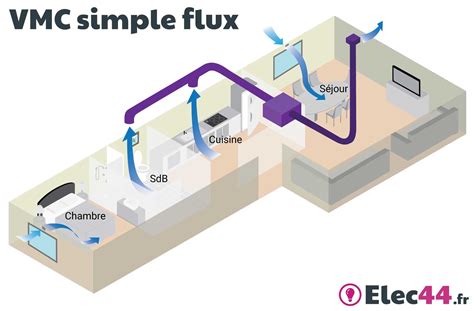

La VMC, sigle pour Ventilation Mécanique Contrôlée, est essentielle pour renouveler l'air intérieur d'un logement et évacuer l'humidité. Elle contribue ainsi à un meilleur confort et à la salubrité de l'habitat.
Il existe principalement deux types de VMC :
L'installation d'une VMC est particulièrement importante dans les logements anciens où l'étanchéité a été améliorée, limitant ainsi la ventilation naturelle.
La VMC Gaz est une technologie apparue dans les années 1980, spécifiquement conçue pour les logements collectifs. Elle combine deux fonctions essentielles : assurer le renouvellement de l'air intérieur du logement et évacuer simultanément les produits de combustion des chaudières gaz. Cette solution permet un encombrement réduit dans les gaines techniques, car elle utilise une seule colonne pour ces deux fonctions.
Les chaudières standards VMC gaz sont équipées d'un coupe-tirage et d'une bouche de ventilation thermo-modulante, qui ajuste son ouverture en fonction de la température des fumées. Ces chaudières disposent d'une sécurité individuelle (DSI, type SPOTT) et doivent être raccordées à un Dispositif de Sécurité Collective d'arrêt (DSC). Le DSC, souvent assuré par un asservissement électrique, comprend un dépressostat qui détecte une chute de pression dans le conduit (signe d'un arrêt de l'extracteur collectif) et un relais de sécurité qui coupe l'alimentation électrique des chaudières connectées.
La cohabitation entre une chaudière murale gaz et une VMC, qu'elle soit simple ou double flux, soulève des points de vigilance importants, notamment pour des raisons de sécurité.
L'une des principales préoccupations réside dans le risque de refoulement des produits de combustion en cas de dysfonctionnement de la VMC ou de la chaudière. La norme interdit l'installation de dispositifs d'extraction mécanique dans une pièce où se trouve un appareil à combustion non étanche raccordé à un conduit de fumée fonctionnant en tirage naturel. Cependant, une VMC elle-même n'est pas directement visée par ce contrôle, mais son interaction avec la chaudière doit être scrupuleusement évaluée.
Pour une chaudière à condensation, qui est un appareil étanche s'alimentant en air directement de l'extérieur via une ventouse, la présence d'une VMC simple flux n'a généralement pas d'incidence directe sur son fonctionnement. L'air de combustion n'est pas puisé dans le logement, et le circuit est indépendant.
Le véritable enjeu apparaît avec les chaudières de type B, notamment celles raccordées à des conduits collectifs de type VMC Gaz. Dans ce cas, une VMC simple flux installée dans le logement pourrait altérer le bon fonctionnement du système d'évacuation des fumées et d'extraction de l'air, créant un déséquilibre de pression potentiellement dangereux.
Qualigaz et Cegibat confirment qu'il est possible d'associer une VMC à une chaudière de type B, mais cela nécessite une analyse technique approfondie pour garantir la sécurité. L'obligation est de s'assurer que la VMC n'interfère pas négativement avec l'évacuation des fumées de la chaudière.
Dans le cadre de la rénovation, remplacer une ancienne chaudière raccordée à un conduit collectif ou à une VMC Gaz pose des défis techniques. Les conduits anciens peuvent ne pas être compatibles avec les fumées corrosives et froides des chaudières à condensation.
Plusieurs solutions existent pour assurer une évacuation sécurisée des produits de combustion et une ventilation adéquate :
Dans le cas précis d'une chaudière murale Frisquet Hydromotrix 23KW à cheminée et d'une installation VMC simple flux, il est impératif de consulter la documentation technique de la chaudière et de faire appel à un professionnel qualifié pour valider la compatibilité et assurer une installation sécurisée. La réglementation impose de laisser un espace d'au moins 1 cm sous les portes pour favoriser la circulation de l'air dans le logement, ce qui est une règle fondamentale pour le bon fonctionnement des appareils à combustion.
Le choix de l'installateur est primordial. Il doit être certifié RGE (Reconnu Garant de l'Environnement) et posséder la qualification "Professionnel du gaz". Ce professionnel sera en mesure de réaliser un diagnostic complet de l'installation existante, de proposer les solutions techniques adaptées, de respecter les normes en vigueur et de délivrer le certificat de conformité gaz, indispensable pour la mise en service de l'appareil.
L'entretien annuel de la chaudière est une obligation légale et une garantie de sécurité et de performance. Il permet de vérifier le bon fonctionnement de l'appareil, de détecter d'éventuels dysfonctionnements et de prévenir les risques, notamment d'intoxication au monoxyde de carbone. De même, l'entretien de la VMC est crucial pour assurer son efficacité.
Le passeport technique de l'installation gaz, obligatoire depuis le 1er janvier 2020, regroupe l'historique de toutes les interventions réalisées sur la chaudière. Ce document assure la traçabilité des modifications et facilite les interventions futures des professionnels.
Les normes d'installation des chaudières gaz, en constante évolution, visent à garantir la sécurité des occupants et l'efficacité énergétique des équipements. La compréhension de ces normes, l'adaptation des installations existantes et le recours à des professionnels qualifiés sont les clés d'une installation de chauffage et de ventilation performante et sûre.
