La surchauffe est un problème bien connu qui peut affecter la durée de vie de votre Xbox 360, en particulier les modèles plus anciens comme la Falcon. Un ventilateur interne défaillant ou bruyant est souvent le coupable principal. Ce guide détaillé vous expliquera comment remplacer le ventilateur interne de votre Xbox 360 Falcon, vous permettant ainsi de prolonger la vie de votre console et de profiter de vos jeux sans interruptions dues à la chaleur excessive ou au bruit du ventilateur. Nous aborderons les différentes étapes du démontage, le diagnostic du problème, le remplacement du ventilateur et quelques astuces pour optimiser le refroidissement.
Avant de plonger dans le vif du sujet du remplacement du ventilateur, il est important de comprendre l'évolution des modèles de Xbox 360 et les raisons pour lesquelles la surchauffe est devenue un souci pour de nombreux propriétaires. La Xbox 360, dans sa robe blanche d'origine, a connu plusieurs révisions matérielles au fil du temps. Bien que la puissance de traitement soit restée globalement la même, la finesse des composants et certaines fonctionnalités ont été améliorées avec le temps.
Le modèle "Falcon", par exemple, a été introduit en 2005, à une époque où la connectique HDMI n'était pas encore la norme. La "HD" était souvent transmise via des prises RVB. Le modèle Falcon a bénéficié d'une gravure GPU en 65nm, une avancée significative par rapport aux premiers modèles qui réduisait la consommation d'énergie et, par conséquent, la chaleur générée. Cette finesse de gravure visait à réduire les pannes, qui étaient récurrentes sur les premières générations de consoles, comme la "Xenon". La mémoire interne pour le stockage du système d'exploitation a également été augmentée, passant de 128 Mo à 256 Mo sur certaines révisions ultérieures comme la "Jasper".
Cependant, même avec ces améliorations, la conception interne de la console, avec des composants puissants concentrés dans un espace restreint, peut encore entraîner une surchauffe si le système de refroidissement n'est pas optimal. Le ventilateur interne joue un rôle crucial dans l'évacuation de la chaleur générée par le CPU et le GPU. Lorsqu'il commence à montrer des signes de faiblesse, soit par un bruit excessif, soit par une rotation ralentie, la température interne de la console augmente dangereusement.

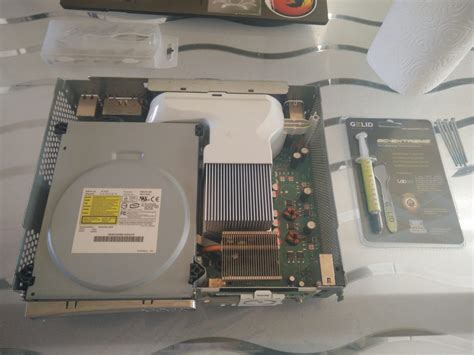

Un exemple concret de ce problème est relaté par un utilisateur qui, après avoir ressorti une vieille Xbox blanche, a constaté qu'elle faisait un bruit impressionnant. La raison en était simple : la console chauffait excessivement. Cet utilisateur s'est inspiré d'autres guides pour désosser son appareil, révélant la conception interne : un lecteur DVD, un tunnel plastique pour guider l'air vers les radiateurs (le plus gros étant destiné au CPU), et bien sûr, le ventilateur. L'alimentation, quant à elle, est entièrement externe, ce qui est un avantage pour la dissipation thermique à l'intérieur de la console.
Avant de commencer le démontage de votre Xbox 360 Falcon, il est essentiel de vous munir des outils adéquats et de prendre certaines précautions pour éviter d'endommager votre console.
Matériel nécessaire :
Précautions importantes :
Le démontage de la Xbox 360 Falcon peut sembler intimidant, mais en suivant ces étapes méthodiquement, vous y parviendrez sans encombre. Il est important de noter que les instructions peuvent légèrement varier en fonction de la révision exacte de votre modèle "Falcon".
1. Retrait du cache du disque dur :Commencez par retirer le cache du disque dur. Il est généralement fixé par des clips simples et se retire facilement en le faisant glisser.
2. Démontage des grilles d'aération :La grille d'aération inférieure, située à droite de l'emplacement du disque dur, doit être retirée. Utilisez une spatule en plastique pour délicatement faire levier à différents endroits le long des bords de la grille. Il y a des clips qui maintiennent cette grille en place. Il est également possible que lors de l'opération, certains clips se soient raccrochés à la console.
Pour les grilles d'aération grises, en regardant à travers les trous sur la coque, vous pouvez apercevoir des pattes qu'il suffit de "pousser" à l'aide d'un outil suffisamment petit pour passer dans les trous. Poussez ces pattes pour les libérer de leur crochet tout en tirant sur la grille pour la retirer.
3. Ouverture du panneau inférieur et supérieur :Le panneau supérieur de la Xbox 360 est attaché par de multiples clips à la console. Il est possible que lors de l'opération, certains clips se soient raccrochés à la console.
Retournez votre Xbox 360 afin d'avoir la partie inférieure face à vous, avec la façade avant toujours du côté gauche. Deux clips, situés cette fois-ci sur la partie inférieure, maintiennent ensemble les panneaux droit et gauche de la console. Vous devrez également faire levier délicatement avec votre spatule pour les déclipser.
Les boîtiers supérieur et inférieur sont fixés ensemble par plusieurs dispositifs d'attache, qui se trouvent devant et derrière la console. Les boîtiers supérieur et inférieur sont maintenus ensemble par sept clips à l'arrière de la console.
4. Retrait de la façade avant et du bouton d'éjection du lecteur :Il est conseillé de ne pas retirer la façade avant immédiatement. Une fois les panneaux latéraux ouverts, vous pourrez accéder à la façade avant. Pour la retirer, soulevez simplement l'un des côtés (il y a une légère encoche du côté du bouton d'allumage) avec vos pouces. Les clips devraient sauter facilement, sans bruit indiquant une casse.
Vous pouvez ensuite enlever le bouton d'ouverture du lecteur, qui est un simple bout de plastique avec une tige venant appuyer sur le bouton physique du lecteur.
5. Déconnexion de la carte WiFi :Tirez ensuite délicatement sur la carte WiFi pour la déconnecter de la Xbox 360 Slim. Cette carte est généralement située sur le côté de la console.
6. Retrait du lecteur DVD :Soulevez très délicatement le lecteur DVD de la console. N'essayez pas encore de le retirer complètement, car il est encore connecté par des câbles.
7. Retrait de l'autocollant de garantie :La suite de ce guide nécessite d'enlever l'autocollant de garantie de votre Xbox 360. Si vous avez déjà retiré la façade avant, vous devriez voir cet autocollant qui recouvre l'un des crochets.
8. Retrait des vis :Sur la face inférieure de la console, vous constaterez plusieurs types de vis, toutes à embout Torx.
Il est essentiel de bien identifier et de retirer toutes les vis pour pouvoir séparer les différentes parties du boîtier.
9. Séparation des coques et accès aux composants internes :Une fois toutes les vis retirées et les clips libérés, vous devriez pouvoir séparer les deux parties principales du boîtier de la console.
Une fois votre Xbox 360 ouverte, vous aurez accès à ses composants internes. Le ventilateur est généralement situé près du dissipateur thermique du CPU.
Diagnostic du problème du ventilateur :
Remplacement de la pâte thermique :Avant même de penser à remplacer le ventilateur, il est fortement recommandé de remplacer la pâte thermique. La pâte thermique d'origine peut sécher avec le temps, perdant ainsi son efficacité à transférer la chaleur du processeur et du GPU vers les dissipateurs.
Remplacement du ventilateur :
Une fois le ventilateur remplacé et la pâte thermique changée, vous pouvez procéder au remontage de votre Xbox 360.
Conseils supplémentaires pour le refroidissement :
Remontage de la console :Le remontage est essentiellement l'inverse du démontage. Suivez attentivement vos photos et assurez-vous de bien reconnecter tous les câbles et de replacer toutes les vis à leur emplacement d'origine.
Une fois la console remontée, branchez-la et allumez-la pour tester le nouveau ventilateur. Si le bruit a disparu et que la console ne surchauffe plus, vous avez réussi votre réparation. Dans le cas contraire, il peut être nécessaire de revoir certaines étapes, de vérifier les connexions ou de considérer un problème avec une autre pièce. Le fait que le nouveau ventilateur tourne un peu moins vite peut confirmer que la pâte thermique avait besoin d'être rafraîchie.
En suivant ce guide complet, vous devriez être en mesure de remplacer le ventilateur interne de votre Xbox 360 Falcon et de résoudre définitivement les problèmes de surchauffe et de bruit excessif, redonnant ainsi une seconde vie à votre console.
