L'installation d'un système de chauffage à eau chaude moderne implique souvent l'intégration d'équipements et d'accessoires supplémentaires visant à améliorer l'efficacité énergétique et à réduire les coûts d'exploitation. Parmi ces dispositifs, le ballon tampon se révèle être une solution particulièrement pertinente, notamment en association avec les pompes à chaleur. Cet article explore le schéma hydraulique d'une pompe à chaleur avec ballon tampon, en se concentrant sur les installations de la marque Atlantic, afin de comprendre son rôle, son fonctionnement et les bénéfices qu'il apporte.

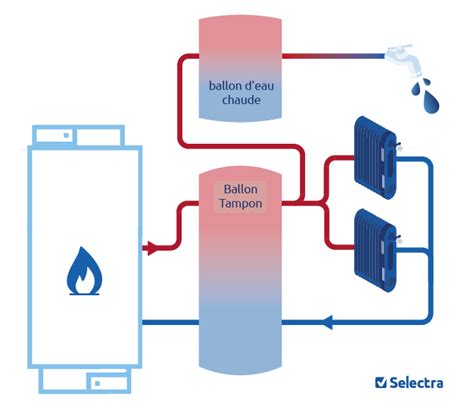

Un ballon tampon est essentiellement un réservoir cylindrique, généralement construit en acier inoxydable et doté d'une isolation performante. Son rôle principal est de stocker l'excès d'eau chaude produite par le système de chauffage central. Cette eau stockée est ensuite restituée lorsque la demande de chaleur se fait sentir, par exemple lorsque l'appareil de chauffage principal est à l'arrêt. Le ballon tampon maintient ainsi l'eau à une température constante, prête à être redistribuée dans les circuits de chauffage pour le confort thermique du logement ou pour la production d'eau chaude sanitaire (ECS).
Le fonctionnement du ballon tampon est compatible avec une variété d'appareils de chauffage, incluant :
En lissant les pics de production et de demande, le ballon tampon permet une gestion plus efficiente de l'énergie. Il est une solution idéale pour réaliser des économies d'énergie substantielles et, de surcroît, il ne nécessite généralement pas d'entretien particulier, ce qui en fait un choix pratique et économique sur le long terme.
Une question fréquemment posée par les personnes envisageant l'installation d'une pompe à chaleur concerne la nécessité d'associer un ballon tampon. Il est important de souligner qu'il n'est pas strictement obligatoire d'associer un ballon tampon à une pompe à chaleur. Cependant, son intégration est fortement recommandée pour optimiser le fonctionnement de la pompe à chaleur, prolonger sa durée de vie et améliorer le confort général.
Dans le cas spécifique des pompes à chaleur air/eau, l'absence de ballon tampon peut entraîner des cycles de fonctionnement courts et fréquents (démarrages/arrêts répétés). Ces cycles peuvent réduire l'efficacité globale du système, augmenter la consommation électrique et potentiellement endommager certains composants de la pompe à chaleur sur le long terme. Le ballon tampon agit comme un "coussin thermique", permettant à la pompe à chaleur de fonctionner par cycles plus longs et plus stables, à son régime optimal.

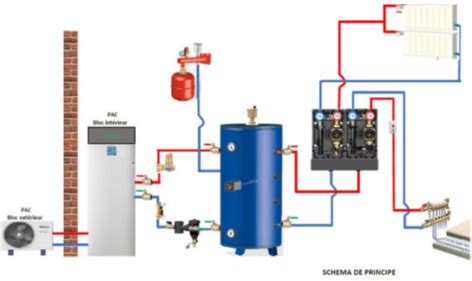

Analysons un schéma d'installation typique d'une pompe à chaleur air/eau Bi-bloc de la marque Atlantic, intégrant un ballon tampon (appelé également bouteille de mélange dans ce contexte) et potentiellement un ballon d'eau chaude sanitaire (ECS).

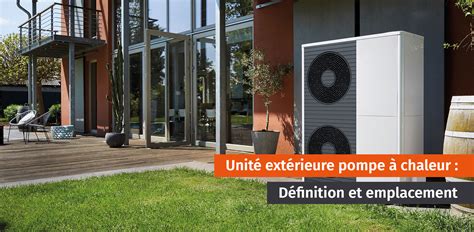

Le processus commence avec l'unité extérieure de la pompe à chaleur air/eau. Celle-ci est conçue pour puiser les calories présentes dans l'air extérieur, même par temps froid. Des accessoires tels que les "rubber foot" permettent à l'unité de reposer directement sur le sol tout en absorbant les vibrations, ou elle peut être fixée au mur à l'aide d'un support mural spécifique. L'énergie captée est ensuite transmise à l'unité intérieure via le fluide frigorigène circulant dans les liaisons frigorifiques.
C'est dans l'unité intérieure que s'opère l'échange thermique crucial entre le fluide frigorigène et l'eau du circuit de chauffage. L'eau chaude produite par cet échange est ensuite dirigée vers deux destinations principales :
La bouteille de mélange, ou ballon tampon, joue un rôle essentiel dans le schéma hydraulique. Elle stocke l'eau déjà chauffée par la pompe à chaleur, la rendant disponible pour être redirigée vers les émetteurs de chaleur du logement. Ce stockage permet de lisser la production de la pompe à chaleur et de répondre aux besoins de chauffage de manière plus réactive.
L'eau chaude arrivant dans la bouteille de mélange est alors prête à être redistribuée vers les différents circuits de chauffage. Dans une configuration Bi-zone, ces circuits peuvent être indépendants, par exemple :
Il est recommandé d'installer des vannes de fermeture pour isoler ces circuits si nécessaire.
À la sortie des circuits de chauffage, il est impératif d'installer un clapet anti-retour avant les dégazeurs pour éviter tout retour d'eau indésirable et purger l'air du système. La sécurité du circuit est assurée par un aquastat, qui surveille la température. La régulation du système peut être gérée par une vanne motorisée ou une soupape différentielle, permettant d'ajuster le débit et la température en fonction des besoins.
Une fois les calories redistribuées dans l'habitation, l'eau dé-calorifiée retourne vers la bouteille de mélange. C'est à ce niveau que le vase d'expansion est greffé. Ce composant est indispensable pour absorber les variations de volume de l'eau dues aux changements de température, compensant ainsi les différences de pression dans le circuit et prévenant les surpressions dangereuses.
L'installation d'une pompe à chaleur, qu'il s'agisse d'un modèle air/eau, air/air ou eau/eau, impose certaines conditions essentielles pour garantir son efficacité et sa durabilité.
Avant toute mise en place, plusieurs points doivent être méticuleusement vérifiés :
Le choix de l'emplacement des unités est déterminant pour le bon fonctionnement et le confort acoustique.
Le choix du type de pompe à chaleur dépend de plusieurs facteurs : l'isolation du logement, le climat local, la configuration du chauffage existant et l'espace disponible.
La plus courante, elle s'adapte bien aux habitations équipées de radiateurs basse température ou d'un plancher chauffant. Elle est particulièrement efficace dans les régions où les températures ne descendent pas trop bas et convient aux constructions neuves comme aux rénovations, pouvant remplacer avantageusement une chaudière gaz ou fioul. Atlantic propose une large gamme de ces pompes à chaleur, avec des puissances variées (de 4 kW à 17 kW), disponibles en version chauffage seul ou double service avec ballon d'eau chaude intégré.
Adaptée aux maisons dans des régions au climat tempéré ou chaud, et bien isolées. Elle assure le chauffage et la climatisation, mais ne produit pas d'eau chaude sanitaire. Elle est idéale pour remplacer un chauffage électrique ou dans des projets de rénovation où un chauffe-eau existe déjà.
Recommandée pour les régions aux températures plus extrêmes. Elle nécessite un espace extérieur conséquent pour le forage et est très performante pour les grandes maisons. Fonctionnant en boucle eau chaude, elle peut également remplacer une chaudière existante.
Il est fortement recommandé de confier l'installation d'une pompe à chaleur à un professionnel certifié RGE (Reconnu Garant de l'Environnement). Ce professionnel est le mieux placé pour conseiller sur le choix de l'appareil (modèle, puissance), le meilleur emplacement, et surtout, pour réaliser l'installation dans les règles de l'art, en respectant les normes de sécurité et les contraintes techniques du logement. Faire appel à un professionnel RGE est également une condition indispensable pour bénéficier des aides financières gouvernementales.
La gamme de pompes à chaleur air/eau d'Atlantic est conçue pour répondre à divers besoins, notamment en rénovation. Ces appareils sont développés pour offrir un confort thermique maximal tout en générant des économies d'énergie significatives (jusqu'à 60% selon les estimations). L'innovation Atlantic, telle que l'échangeur coaxial breveté, assure durabilité et fiabilité.
Le principe de la pompe à chaleur air/eau est de récupérer les calories de l'air extérieur pour chauffer l'eau du circuit. Elle utilise ainsi majoritairement une énergie renouvelable, réduisant considérablement la dépendance aux énergies fossiles (fioul, gaz) et diminuant l'empreinte carbone.
Une caractéristique intéressante des pompes à chaleur air/eau, et notamment des modèles Atlantic, est leur capacité à être réversibles. En inversant leur mode de fonctionnement grâce à un module optionnel, elles peuvent injecter de l'eau fraîche dans le circuit, permettant de rafraîchir le logement lorsque les températures extérieures sont élevées. Un système 3-en-1 qui chauffe l'hiver, rafraîchit l'été et produit de l'eau chaude sanitaire.
Les pompes à chaleur connectées, comme celles proposées par Atlantic avec l'application Cozytouch, offrent un contrôle à distance via smartphone. Cela permet de gérer le confort thermique personnalisé, de suivre les consommations d'énergie et d'ajuster les réglages à distance, facilitant grandement l'utilisation au quotidien.
Certains modules intérieurs, comme ceux de la marque Perge, intègrent directement la bouteille de mélange, le vase d'expansion et le système de régulation. Ces solutions simplifient grandement le câblage extérieur, ne nécessitant que le raccordement des sondes de température et des commandes de vanne.
Pour les installations couplant une pompe à chaleur avec une chaudière existante, le schéma d'intégration est également conçu pour être relativement simple à réaliser, permettant une transition en douceur vers un système de chauffage plus performant et écologique. L'objectif est toujours d'optimiser la performance énergétique et d'assurer un confort thermique optimal tout au long de l'année.
