Le bon fonctionnement du système de refroidissement d'un véhicule est primordial pour éviter la surchauffe du moteur, laquelle peut entraîner des dommages coûteux. Sur les Peugeot Expert, comme sur de nombreux autres modèles, le ventilateur moteur (souvent appelé GMV - Groupe Motoventilateur) joue un rôle crucial dans ce processus. Lorsqu'il cesse de fonctionner, cela peut se manifester par divers symptômes, allant de l'apparition de défauts moteur dès que la température atteint un certain seuil, à une baisse progressive de l'efficacité de la climatisation. Comprendre le fonctionnement du relais ventilateur et des composants associés est essentiel pour diagnostiquer et résoudre ces problèmes.
Pour accéder au relais du moto-ventilateur sur un Peugeot Expert, une intervention peut être nécessaire, impliquant le retrait de certaines pièces pour faciliter l'opération et gagner de la place. Il est souvent recommandé de retirer le couvercle du filtre à air ainsi que les conduites d'air. Pour ce faire, l'utilisation d'un embout Torx 20 est requise afin de dévisser les trois vis fixant le couvercle. Une fois ces vis retirées, il faut enlever un téton en plastique, ce qui peut se faire à l'aide d'un tournevis plat.
L'étape suivante consiste à retirer le résonateur d'air. Pour cela, il faut glisser un tournevis sous l'encoche prévue à cet effet, puis soulever le résonateur tout en le tirant vers le moteur. L'enlèvement complet du résonateur peut ensuite être finalisé en retirant la conduite d'air, en alignant soigneusement le trou de celle-ci avec l'encoche correspondante. Une fois ces éléments retirés, l'accès au relais du moto-ventilateur devient nettement plus aisé, permettant de procéder à son inspection ou à son remplacement.
Plusieurs signes peuvent indiquer un dysfonctionnement du ventilateur moteur. L'un des plus courants est l'absence totale de mise en marche du ventilateur, même lorsque le moteur atteint une température élevée, souvent au-delà de 70 degrés Celsius. Cette situation peut entraîner l'affichage d'un défaut moteur sur le tableau de bord, signalant un problème au système de gestion du moteur.
Un autre symptôme, parfois moins évident, est une baisse progressive de la performance de la climatisation. Dans un premier temps, un sifflement peut être audible dans l'habitacle lorsque la climatisation est activée, et l'air devient de moins en moins froid. Cela peut suggérer une interaction entre le système de climatisation et le ventilateur moteur, ou un problème plus général lié à la pression du gaz réfrigérant, voire à un compresseur potentiellement défectueux. Il est intéressant de noter que, même en cas de défaut du ventilateur, la température du moteur peut ne pas dépasser 90 degrés Celsius, et peut même descendre à 80-85 degrés en roulant, ou rester stable à un niveau élevé (autour de 70 degrés) sans que le ventilateur ne s'enclenche, ce qui peut sembler contre-intuitif mais s'explique par le fait que le flux d'air naturel à haute vitesse peut suffire à maintenir une température acceptable dans certaines conditions, masquant ainsi le problème du ventilateur.
Face à un ventilateur moteur qui ne démarre pas, plusieurs composants doivent être examinés. Le fusible F21 est souvent le premier suspect. S'il est identifié comme défectueux, son remplacement peut résoudre le problème. Cependant, dans certains cas, le fusible peut être intact, mais le problème persiste.
La résistance FRIC (qui régule la vitesse du ventilateur) est un autre élément à vérifier. Si elle est changée et que le ventilateur ne fonctionne toujours pas, il faut explorer d'autres pistes. L'utilisation d'une valise de diagnostic (outil de diagnostic embarqué) peut fournir des informations précieuses. Même à froid, les tests actionneurs du GMV peuvent afficher des défauts, indiquant un problème dans le circuit de commande ou d'alimentation du ventilateur.
Un autre point important à considérer est la présence d'un "maxi-fusible" pour le GMV. Ce type de fusible, souvent de forte intensité (par exemple, 40A, 50A ou 60A), est situé directement sur la platine de la batterie. Sa défaillance peut complètement couper l'alimentation du ventilateur. La vérification de ce maxi-fusible par continuité, à l'aide d'un multimètre, est une étape cruciale du diagnostic.

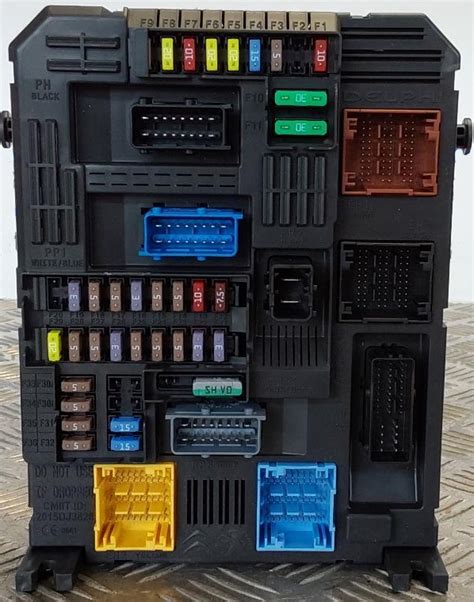

Dans le système de ventilation d'une Peugeot Expert, le "relais box" peut faire référence à un boîtier de fusibles et de relais, souvent situé dans le compartiment moteur, qui centralise l'alimentation de divers composants, y compris le ventilateur. Si le problème ne vient pas du ventilateur lui-même, il peut s'agir d'un défaut dans ce relais box. La localisation exacte de ce boîtier peut varier selon les modèles et les années de fabrication du véhicule.
La vérification de l'alimentation en +12V du boîtier du relais est une étape importante. Si le boîtier est bien alimenté, cela signifie que le circuit d'alimentation jusqu'à ce point est fonctionnel. Le problème se situe alors potentiellement dans le relais lui-même, dans le circuit de commande qui l'active, ou dans le ventilateur.
Un point particulièrement important, et souvent négligé, concerne les maxi-fusibles situés sur la platine de la batterie. Ces fusibles sont conçus pour protéger les circuits de forte puissance, comme celui du ventilateur moteur. Des informations provenant de forums spécialisés, notamment sur des sites anglais, indiquent que les valeurs et fonctions de ces fusibles peuvent varier en fonction de l'année de production du véhicule. Un fusible de 60A (32V) ou 50A (rouge) a été identifié comme la cause de pannes similaires sur des Peugeot Expert, 308, 307 CC et même des Peugeot RCZ et Partner. La défaillance de ce type de fusible, bien que moins courante que celle d'un fusible classique, peut avoir des conséquences désastreuses sur le fonctionnement du ventilateur. Son remplacement, bien que parfois difficile à trouver dans les magasins de pièces automobiles traditionnels comme Norauto ou Feu Vert, est possible en ligne, par exemple sur Amazon, pour un coût relativement faible.
Avant de remplacer des composants coûteux comme le moto-ventilateur lui-même, il est essentiel de tester son fonctionnement en direct. Brancher le GMV directement sur une source de 12V permet de confirmer s'il est opérationnel. Si le ventilateur tourne lorsqu'il est alimenté directement, cela indique que le problème ne vient pas du moteur du ventilateur, mais plutôt du circuit électrique qui l'alimente ou le commande.
Dans ce cas, le circuit de puissance est considéré comme bon, et il faut alors se concentrer sur le circuit de commande. Il est possible que le GMV ne s'enclenche pas en raison d'une pression de réfrigérant trop faible dans le circuit de climatisation. Une pression inférieure à 12 bars, par exemple, pourrait empêcher le fonctionnement du ventilateur, car le système de gestion moteur peut interpréter cela comme un risque. La mesure de cette pression peut être effectuée avec un outil de diagnostic approprié. Une fuite sur le circuit de réfrigérant de la climatisation pourrait être la cause de cette basse pression.
Si, en retirant la résistance FRIC, ni le ventilateur ni la climatisation ne fonctionnent, mais qu'aucun voyant de défaut moteur ne s'allume, cela suggère soit un fil coupé dans le circuit, soit un fusible spécifique dont l'existence n'est pas immédiatement évidente. La recherche de fusibles cachés ou de connexions défectueuses devient alors primordiale.
Sur certains modèles, comme la Peugeot RCZ, un diagnostic à la valise peut révéler que seule la grande vitesse du ventilateur peut être activée, tandis que la petite vitesse reste inaccessible. Cela pointe souvent vers un problème avec la résistance FRIC ou son circuit de commande.
Pour les Peugeot 307 CC de 2005, un problème similaire a été résolu par le remplacement du fusible F4 de 20A. Cela souligne l'importance de vérifier tous les fusibles, y compris ceux qui ne semblent pas directement liés au système de ventilation, car des interconnexions électriques peuvent exister.
La compréhension du fonctionnement du circuit de ventilation, depuis le relais et les fusibles jusqu'au moto-ventilateur lui-même, en passant par les capteurs de température et de pression, est la clé pour résoudre efficacement ces problèmes. Une approche méthodique, combinant vérifications visuelles, tests électriques et utilisation d'outils de diagnostic, permet d'identifier la cause racine du dysfonctionnement et de rétablir le bon fonctionnement du système de refroidissement du véhicule. L'utilisation de forums en ligne et le partage d'expériences peuvent être d'une aide précieuse pour identifier des problèmes moins courants, comme la défaillance de maxi-fusibles spécifiques à certains modèles ou années de fabrication.
