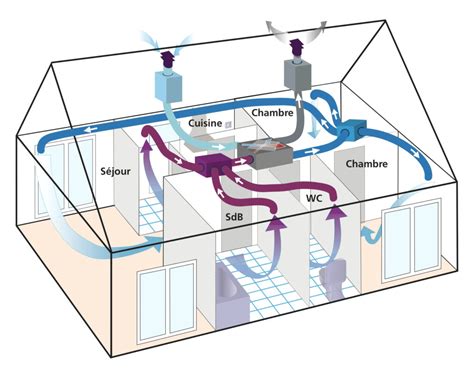

Le diameter 90 pour les gaines de ventilation, qu'il s'agisse de soufflage ou d'extraction d'air, représente une dimension courante dans les systèmes de ventilation mécanique contrôlée (VMC), particulièrement dans les applications résidentielles et les petits bâtiments tertiaires. Parmi les solutions disponibles sur le marché, le réseau ComfoTube Therm 90 de Zehnder se distingue par sa conception innovante, axée sur la performance thermique, la facilité d'installation et la durabilité. Ce système de ventilation semi-rigide, fabriqué en polyéthylène haute densité (PEHD), est spécialement conçu pour optimiser le confort thermique et acoustique au sein des bâtiments, tout en limitant les pertes d'énergie.
Le ComfoTube Therm 90, référencé sous le nom de ComfoTube Therm flat 51 dans la gamme Zehnder, est une gaine de ventilation semi-rigide dont la structure a été pensée pour répondre aux exigences des installations modernes. Son extérieur est ondulé, une caractéristique qui contribue à sa flexibilité, tandis que sa paroi intérieure est lisse. Cette combinaison permet de réduire les pertes de charge aéraulique, facilitant ainsi la circulation de l'air, et de simplifier le nettoyage du réseau sur le long terme.
La caractéristique la plus marquante de ce réseau est sa couche isolante intégrée. D'une épaisseur de 9 mm, cette couche est constituée de caoutchouc cellulaire. Cette isolation a un rôle multifacette : elle limite les déperditions thermiques entre la batterie (qu'elle soit chauffante ou rafraîchissante) et la bouche de soufflage, prévient la formation de condensation à l'intérieur de la gaine, et contribue à l'atténuation acoustique du système. L'isolation n'étant pas collée à la gaine, le ComfoTube Therm conserve une grande flexibilité, permettant ainsi de respecter un rayon de courbure réduit (3 fois le diamètre intérieur), ce qui est un atout majeur lors de l'installation dans des espaces restreints ou complexes.
La conception du ComfoTube Therm vise également la longévité. Les matériaux utilisés sont résistants à la corrosion et à la chaleur, assurant une durée de vie prolongée du réseau. La paroi intérieure lisse facilite le nettoyage, et l'absence de couture dans la couche d'isolation prévient tout risque de décollement au fil du temps. Pour compléter ce système, Zehnder propose des manchons de raccordement ComfoFit Therm, fabriqués en polypropylène expansé. Ces manchons sont conçus pour réaliser des connexions sans pont thermique, garantissant ainsi l'intégrité de l'isolation de l'ensemble du réseau.
Les performances thermiques du réseau ComfoTube Therm sont un de ses atouts majeurs. Il est conçu pour minimiser les échanges thermiques entre l'air transporté et l'environnement extérieur. Dans un contexte de chauffage, avec une température de l'air après la batterie de 50°C et une température ambiante de 20°C, pour un débit d'air de 40 m³/h, l'estimation des déperditions thermiques pour 10 mètres de gaine est de seulement 11,5°C. Ce chiffre démontre l'efficacité de l'isolation dans la préservation de la chaleur de l'air insufflé.
Inversement, en mode rafraîchissement, avec une température de l'air après la batterie de 16°C et une température ambiante de 20°C, pour le même débit de 40 m³/h, le réchauffement thermique estimé pour 10 mètres de gaine est de 3,5°C. Là encore, l'isolation joue un rôle crucial en limitant le gain de chaleur de l'air frais provenant de l'unité de climatisation. Ces performances sont d'autant plus importantes que les gaines sont souvent installées dans des volumes non chauffés (combles, faux plafonds, vides sanitaires), où les écarts de température avec l'extérieur peuvent être significatifs.
La gaine ComfoTube Therm flat 51 est également caractérisée par sa conductivité thermique. La conductivité thermique de la couche isolante en caoutchouc cellulaire est de Λ = 0,033 W/(m.K) à 0°C et de Λ = 0,035 W/(m.K) à +20°C. Ces valeurs sont excellentes et témoignent de la capacité de l'isolant à résister au passage de la chaleur. La résistance à la diffusion de vapeur d'eau (μ) est également très élevée (≥10.000), ce qui signifie que le passage de la vapeur d'eau à travers l'isolant est très limité, contribuant ainsi à prévenir la condensation interne.
Concernant les débits d'air, le réseau est conçu pour fonctionner efficacement dans une plage de vitesses d'air variées. Le débit d'air maximal recommandé est directement lié à la vitesse de l'air dans la gaine. Par exemple, à une vitesse de 2,5 m/s, le débit recommandé est de 38,7 m³/h, et il augmente proportionnellement jusqu'à 77,4 m³/h pour une vitesse de 5,0 m/s. Ces données sont essentielles pour dimensionner correctement le système de ventilation et s'assurer que le débit d'air requis est atteint tout en maintenant une vitesse d'air confortable et peu bruyante.
Le réseau Zehnder ComfoTube Therm flat 51 est fabriqué en Polyéthylène Haute Densité (PEHD) à 100%. Ce matériau est reconnu pour sa robustesse, sa résistance aux chocs, sa durabilité et sa résistance à une large gamme de températures de travail, allant de -25°C à 60°C. Sa rigidité annulaire, mesurée selon la norme DIN EN ISO 9969, est de 7,9 kN/m², ce qui garantit une bonne tenue mécanique sous pression.
En termes de classification incendie, le matériau PEHD utilisé répond à la norme DIN EN 4102-1 Classe B2 et à la norme DIN EN 13501-1 Classe E. La couche isolante en caoutchouc cellulaire, quant à elle, est classée selon la norme incendie DIN EN 13501-1 Classe B, s2, d0. Ces classifications sont importantes pour la sécurité incendie des bâtiments, assurant que les matériaux utilisés ne contribuent pas excessivement à la propagation du feu ou à la production de fumées.
Le réseau ComfoTube Therm est généralement commercialisé en couronnes de 20 mètres de longueur, ce qui facilite le transport et le stockage. Le poids de la gaine est de 570 g/m, et une couronne de 20 mètres pèse environ 11,4 kg. Le diamètre extérieur de la gaine isolée est de 108 mm, tandis que le diamètre intérieur est de 74 mm. La hauteur de la couronne est de 330 mm et son diamètre est de 1,2 mètre, des dimensions qui permettent une manipulation aisée sur les chantiers.
Le marché des gaines de ventilation isolées offre diverses options, et il est utile de les comparer pour appréhender les avantages spécifiques du ComfoTube Therm 90. D'autres produits, comme la gaine isolante Vent-Axia Uniflexplus pour tuyau Ø90mm ou la gaine calorifugée phonique GACASF90, présentent des caractéristiques similaires mais avec des différences notables.
Par exemple, la gaine isolante Vent-Axia Uniflexplus est décrite comme étant adaptée aux tuyaux de ventilation Uniflexplus de Ø63mm, ce qui suggère une certaine compatibilité avec différentes dimensions de conduits internes. Elle est présentée comme étant facile à installer, grâce à un système de clic breveté, et est à la fois antistatique et antibactérienne. L'isolant Optiflex®, mentionné dans ce contexte, se compose de fibre isolante synthétique non irritante et d'une jaquette extérieure aluminisée, offrant une isolation équivalente à une fibre de verre de 25mm d'épaisseur.
La gaine GACASF90, quant à elle, est spécifiquement conçue pour l'atténuation acoustique. Elle intègre un conduit intérieur microperforé, une isolation en laine minérale de 25mm d'épaisseur (16kg/m³) et une enveloppe extérieure en aluminium/polyester. Un film "barrière" polyester est inséré pour limiter la diffusion de micro-particules. Cette gaine est particulièrement pertinente pour les installations VMC simple flux utilisant des gaines PEHD AE48 (DN90) où l'atténuation acoustique est une priorité.
Le ComfoTube Therm 90 de Zehnder se positionne comme une solution polyvalente, offrant un excellent équilibre entre isolation thermique performante, limitation des pertes de charge, facilité d'installation grâce à sa flexibilité et à sa conception prête à l'emploi, et durabilité. Il est particulièrement idéal pour des distances de gaines relativement limitées, typiquement entre 7 et 10 mètres, où l'efficacité thermique est primordiale pour le confort et les économies d'énergie.
Un des arguments de vente majeurs du ComfoTube Therm est la simplicité et la rapidité de son montage. Le réseau est livré prêt à être installé, éliminant le besoin d'une étape d'isolation supplémentaire sur site. Cette pré-isolation intégrée permet de réduire significativement le temps de main-d'œuvre et les coûts associés à l'installation. La flexibilité de la gaine, grâce à sa couche isolante non collée, permet aux installateurs de la courber facilement pour s'adapter aux contraintes de l'espace, sans risque de compromettre l'intégrité de l'isolation ou de créer des points de faiblesse.
Les manchons de raccordement Zehnder ComfoFit Therm jouent également un rôle dans cette facilité d'installation. Ils permettent de réaliser des jonctions étanches et sans pont thermique, assurant ainsi la continuité de la performance du système. Cette approche modulaire et intégrée simplifie le processus de construction du réseau de ventilation, rendant le système accessible même aux bricoleurs avertis, tout en garantissant un résultat professionnel pour les installateurs.
Le réseau ComfoTube Therm 90 de Zehnder est une solution de ventilation performante conçue pour une large gamme d'applications, notamment dans la construction de maisons individuelles, d'immeubles d'appartements et de petits bâtiments utilitaires. Ses avantages clés résident dans :
En résumé, le ComfoTube Therm 90 de Zehnder représente une solution complète et performante pour les réseaux de ventilation, offrant une combinaison optimale de caractéristiques thermiques, de facilité d'installation et de durabilité, essentielle pour les bâtiments modernes soucieux de l'efficacité énergétique et du confort de leurs occupants.
