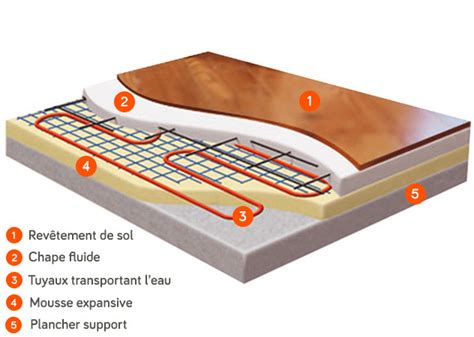

Le domaine des planchers chauffants hydrauliques, qu'ils soient destinés au chauffage, au rafraîchissement ou à la réversibilité, est régi par des normes techniques précises. La récente révision du DTU 65.14, entrée en vigueur le 12 juillet 2023, apporte des clarifications et une réorganisation du contenu, mais ne bouleverse pas fondamentalement les pratiques d'installation. Ce nouveau document technique, intitulé « Mise en œuvre des planchers à eau : chauffants, rafraîchissants et réversibles », succède à celui de 2006 qui se limitait à l'« Exécution des planchers chauffants à eau chaude ». L'ambition principale de cette version 2023 est de regrouper les règles applicables dans un seul document et de les clarifier, le rendant ainsi plus autonome.
Une nouveauté notable réside dans l'obligation pour l'installateur d'apposer une étiquette informative à proximité immédiate du collecteur, mentionnant sa raison sociale et la date de fin de la première mise en chauffe. Cette information est cruciale pour l'entreprise de revêtement de sol. Le domaine d'application principal reste inchangé, couvrant les planchers à eau dans les bâtiments résidentiels et tertiaires, qu'ils soient neufs ou existants.
La loi d'eau est un principe fondamental pour optimiser le fonctionnement des systèmes de chauffage modernes, notamment les pompes à chaleur et les planchers chauffants hydrauliques. Elle constitue le cerveau de votre installation, déterminant la température de l'eau circulant dans le circuit de chauffage en fonction des conditions extérieures.
La loi d'eau est une courbe mathématique qui établit une relation directe entre la température extérieure et la température de l'eau du circuit de chauffage. Concrètement, plus la température extérieure baisse, plus l'eau envoyée dans le système est chauffée, et inversement. Cette régulation s'appuie sur une sonde de température extérieure qui communique en permanence avec le système de chauffage.
Cette régulation présente plusieurs avantages significatifs :
Contrairement à certaines idées reçues, ajuster les paramètres de la loi d'eau ne nécessite pas forcément l'intervention systématique d'un professionnel. Avec une méthode pas à pas et quelques notions techniques, il est possible pour un particulier d'optimiser sa courbe de chauffe. Que vous possédiez une pompe à chaleur dernière génération ou une chaudière classique, comprendre le fonctionnement de votre loi d'eau est essentiel.
La régulation classique, dite « fixe », se base uniquement sur la température intérieure mesurée par un thermostat d'ambiance. Cependant, la régulation par loi d'eau peut être combinée à un thermostat d'ambiance pour une précision encore supérieure, permettant de compenser les apports solaires et d'activité humaine.
La maîtrise du calcul et du réglage de la pente de votre loi d'eau s'avère indispensable pour obtenir un chauffage performant et économique. La pente de la courbe de chauffe représente le rapport entre deux différences de température : celle de l'eau de chauffage et celle entre la température intérieure et extérieure.
La pente peut être calculée à l'aide de la formule suivante :
Pente = (Température de l’eau de retour - Température ambiante) / (Température ambiante - Température extérieure)
Prenons un cas concret pour illustrer cette démarche. Supposons que vous souhaitiez maintenir une température ambiante de 20°C. Si la température extérieure est de 10°C et que la température de l'eau de retour est de 25°C, vous obtiendrez une pente de 0,5 K.
L'isolation thermique et le volume à chauffer influencent considérablement la pente de votre loi d'eau. Un réglage inapproprié se traduit par des symptômes caractéristiques : une pente insuffisante provoque un fonctionnement constant sans atteinte des consignes avec une température d'eau trop faible.
Pour ajuster concrètement la pente et le décalage de votre loi d'eau, deux méthodes principales s'offrent à vous :
Dans les deux cas, la patience est essentielle. Après chaque modification des paramètres, attendez au moins 24 heures pour en mesurer les effets. En période hivernale (température extérieure < 5°C), augmentez la pente de 0,1 en 0,1 si vous avez trop froid, et diminuez-la si vous avez trop chaud. Sur la plupart des régulateurs climatiques modernes, la courbe de chauffe se paramètre via l'écran de contrôle intégré.
Attention aux conditions lors des réglages : évitez les journées avec fort ensoleillement ou vent intense qui peuvent fausser les résultats.
L'efficacité d'un système de chauffage repose grandement sur l'adaptation précise de la loi d'eau aux spécificités de l'installation. Le plancher chauffant, en raison de sa grande surface d'émission et de sa température de fonctionnement modérée, nécessite une pente particulièrement faible.
Le plancher chauffant nécessite une pente particulièrement faible, généralement comprise entre 0,3 et 0,7. Cette valeur réduite s'explique par la grande surface d'émission et la température de fonctionnement modérée. L'inertie importante de ce système nécessite des ajustements progressifs et patients.
À titre de comparaison, les radiateurs traditionnels fonctionnent efficacement avec une pente élevée car ils nécessitent une eau plus chaude pour compenser leur surface d'échange réduite. Les pompes à chaleur exigent une attention particulière au réglage de la loi d'eau pour préserver leur rendement.
Le plancher chauffant possède une inertie thermique importante. En règle générale, comptez environ 1 heure pour que le système atteigne une température proche de la consigne après un départ à froid. Ces valeurs restent indicatives et dépendent de l'épaisseur de la chape, du type de revêtement, de la température de départ et du débit.
Le déphasage d'une heure, par exemple, correspond au temps que met le plancher à restituer la chaleur. Si la température d'eau envoyée au plancher chauffant est de 35°C pour atteindre une température de consigne de 20°C, cela peut se ressentir seulement 1h après.
Pour illustrer le temps de chauffe d'un plancher, considérons un circuit d'eau noyé dans un plancher béton de 5 m³. La chaleur spécifique du béton étant de 0.227 Wh/kg, pour faire passer le plancher de 20 à 30°C, il faut lui fournir 26100 Wh. Si le circuit d'eau chauffage à 35°C peut fournir 10 000 W, il faut alors 2,6 heures pour élever la température du plancher de 10°C.
Pour réguler efficacement un plancher chauffant, il est essentiel de prendre en compte ce déphasage. Certains systèmes de régulation avancés peuvent intégrer des algorithmes qui anticipent les variations de température, prenant en compte le déphasage de l'installation. La régulation repose souvent sur une loi d'eau assistée par une sonde d'ambiance pour limiter au mieux l'inertie du PC et l'influence des apports externes.
Le nouveau DTU 65.14 P1-1-1 établit un cadre normatif pour la mise en œuvre des planchers à eau. Le respect de ces normes garantit la sécurité, la conformité et la performance du système.
La version 2023 du DTU intègre désormais les tubes multicouches à âme métallique aux côtés des matériaux de synthèse (PE-X, PE-RT, PB) déjà couverts dans la version de 2006. La norme NF EN 1264, en plusieurs parties, encadre les systèmes de chauffage hydrauliques par le sol, du dimensionnement à l'installation. Elle spécifie des limites à respecter : en surface, 28°C maximum, et pour le fluide, 50°C maximum.
La température de surface du sol d'un plancher chauffant doit se situer entre 21°C et 28°C pour garantir le confort et éviter les problèmes sanguins comme les jambes lourdes. La température du fluide caloporteur est généralement comprise entre 30°C et 45°C, favorisant le rendement des PAC et chaudières modernes.
La pente, même minime (souvent autour de 0,5% à 1%), est cruciale pour assurer une bonne circulation du fluide caloporteur et une évacuation efficace de l'air. L'air présent dans les tuyaux peut entraver la circulation de l'eau chaude, provoquer des bruits désagréables et accélérer la corrosion. Une inclinaison adéquate permet à l'air de remonter naturellement vers les purgeurs, où il peut être évacué. Sans cette inclinaison, l'air reste piégé, compromettant l'efficacité du système.
Une pente incorrecte peut entraîner une série de problèmes :
Pour garantir une pente adéquate, il est essentiel de :
Outre la pente, plusieurs autres facteurs influencent la performance et la régulation d'un plancher chauffant. L'inertie du bâtiment, le type de revêtement de sol, l'isolation et les conditions environnementales jouent un rôle déterminant.
L'inertie du bâtiment influence considérablement la réactivité du système. Un bâtiment avec une forte inertie (murs épais, matériaux lourds) réagit plus lentement aux changements de température. De même, le revêtement de sol a un impact : le carrelage et la pierre ont une conductivité thermique élevée, restituant rapidement la chaleur, tandis que le bois est plus sensible aux cycles de chaleur.
L'isolation détermine la puissance nécessaire et la température d'eau de départ. Un bâtiment bien isolé nécessitera une température d'eau plus basse (proche de 30°C) qu'une construction ancienne mal isolée (pouvant nécessiter 40°C à 45°C).
Les facteurs environnementaux tels que l'exposition au soleil, le vent, ou encore les apports calorifiques internes (cuisine, présence humaine) peuvent perturber la régulation. Une adaptation saisonnière de la loi d'eau permet d'éviter la surchauffe pendant les journées douces tout en maintenant le confort lors des nuits fraîches.
Il est important de noter que l'effet rebond, un phénomène économique où une amélioration de l'efficacité énergétique entraîne paradoxalement une augmentation de la consommation, peut contrecarrer certains bénéfices d'une régulation optimisée.
En cas de difficultés persistantes de réglage, l'intervention d'un chauffagiste peut s'avérer nécessaire. Cette intervention est particulièrement recommandée après des travaux d'isolation qui modifient les déperditions thermiques du bâtiment.
En conclusion, la réglementation des planchers chauffants, encadrée par des documents techniques comme le DTU 65.14, met l'accent sur des principes clés tels que la loi d'eau et l'importance de la pente. Une compréhension approfondie de ces éléments, associée à une installation et un entretien rigoureux, est essentielle pour garantir un confort thermique optimal, des économies d'énergie substantielles et une longévité accrue de votre système de chauffage.
