Le diagramme psychrométrique, également connu sous le nom de diagramme de l'air humide (DAH) ou diagramme de Carrier, est un outil graphique fondamental dans le domaine de la thermodynamique et du génie climatique. Il permet de visualiser et de comprendre les propriétés physiques et thermodynamiques complexes de l'air humide à une pression atmosphérique donnée. Ce diagramme est bien plus qu'une simple représentation ; il est la clé pour maîtriser les interactions entre la température, l'humidité et l'énergie dans l'air, des paramètres cruciaux pour la conception de systèmes CVC (chauffage, ventilation et climatisation), la construction de bâtiments efficaces et l'étude des phénomènes environnementaux.
Pour aborder le diagramme psychrométrique, il est essentiel de comprendre ses composantes principales. La température sèche, notée $\theta$ ou $t_s$ et exprimée en degrés Celsius (°C), est la température mesurée dans un environnement sec, non influencé par l'évaporation. Elle représente le "degré d'agitation moléculaire de l'air".
L'air, dans son état naturel, contient toujours une proportion de vapeur d'eau. L'humidité absolue quantifie la masse de vapeur d'eau contenue dans un kilogramme d'air sec. Elle est souvent notée $x$ ou $w$, et sur certains sites, $r$. Elle peut s'exprimer par la formule : $r = mv / m{as}$, où $mv$ est la masse de vapeur d'eau et $m{as}$ est la masse d'air sec. À partir des lois des gaz parfaits, cette relation peut être dérivée en fonction des pressions partielles : $r = 0,622 \cdot pv / (p - pv)$, où $p_v$ est la pression partielle de vapeur d'eau et $p$ est la pression totale.

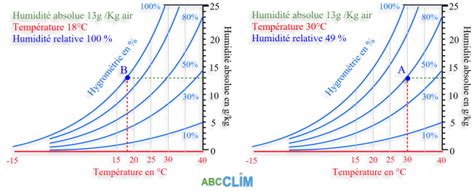

L'humidité relative, notée $\phi$ ou $HR$, est un indicateur plus courant pour décrire le confort ambiant. Elle représente le rapport entre l'humidité absolue de l'air étudié et l'humidité absolue maximale que l'air pourrait contenir à la même température s'il était saturé de vapeur d'eau. Elle est exprimée en pourcentage : $HR = 100 \cdot (pv / p{vs})$, où $p_{vs}$ est la pression de vapeur saturante à la température considérée. Une humidité relative de 100 % signifie que l'air est saturé et que toute vapeur d'eau supplémentaire entraînera une condensation. Plus le degré hygrométrique est élevé, plus la pression partielle de vapeur d'eau est proche de la pression de vapeur saturante.
Le concept de température de rosée ($T_r$) est également crucial. C'est la température à laquelle l'air, refroidi lentement à pression constante, devient saturé et commence à condenser de la vapeur d'eau sous forme liquide (rosée). À ce point, la pression partielle de vapeur d'eau est égale à la pression de vapeur saturante.
Enfin, la température humide ($T_h$), ou température de bulbe humide, est obtenue par la mesure à l'aide d'un thermomètre dont le bulbe est recouvert d'un tissu imbibé d'eau et ventilé. L'évaporation de l'eau refroidit le bulbe, et la température mesurée est celle qu'atteindrait l'air s'il devenait saturé au contact de l'eau à cette température. Ces deux mesures, la température sèche et la température humide, permettent de définir précisément les caractéristiques de l'air humide.

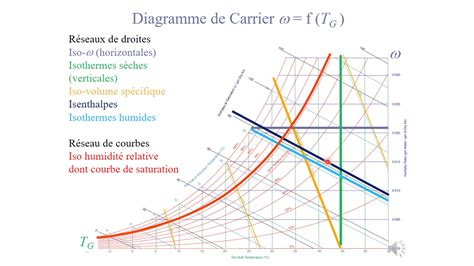

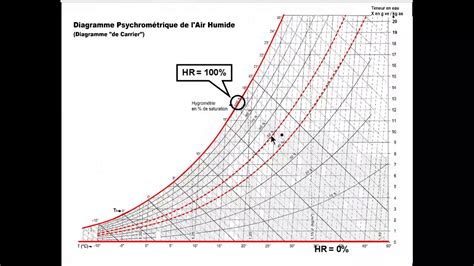

Le diagramme de Carrier offre une représentation graphique de ces différentes propriétés. Chaque diagramme est établi pour une pression atmosphérique spécifique. Sur ce graphique, un point aléatoire, tel que le point A, représente un état donné de l'air.
Pour lire l'enthalpie ($h$), qui représente la quantité totale d'énergie contenue dans l'air humide et s'exprime en kilojoules par kilogramme d'air sec (kJ/kgas), on trace une ligne perpendiculaire à l'axe de l'enthalpie passant par le point représentant l'état de l'air. Par convention, l'enthalpie est considérée comme nulle à 0 °C pour de l'air sec.
La température de rosée peut être déterminée en suivant les isothermes jusqu'à la courbe limite de saturation de l'air. De même, la température humide est accessible par lecture graphique. Le diagramme présente également des lignes représentant le volume spécifique de l'air, qui est le volume occupé par 1 kg d'air humide (en m³/kg). Ce volume augmente avec la température et l'humidité absolue.
L'utilisation du diagramme de Carrier dispense de calculs complexes. Il suffit de connaître au moins deux caractéristiques de l'air (par exemple, la température sèche et l'humidité relative) pour déterminer toutes les autres propriétés. Les professionnels du froid, les ingénieurs CVC, les concepteurs de systèmes de construction et les scientifiques de l'environnement trouvent dans ce diagramme un outil inestimable pour analyser et prédire le comportement de l'air dans diverses conditions.
La mesure précise des caractéristiques de l'air humide est la première étape pour une utilisation efficace du diagramme psychrométrique. Le psychromètre, un instrument composé de deux thermomètres (un sec et un mouillé), permet de mesurer simultanément la température sèche et la température humide. Les appareils de mesure numériques modernes offrent une grande précision pour déterminer toutes les caractéristiques de l'air, à condition que la ventilation et l'évaporation du bulbe humide soient optimales.
Au-delà de la lecture graphique, des formules mathématiques permettent de calculer ces propriétés. Les équations pour la pression de vapeur saturante, par exemple, peuvent être complexes, comme celles basées sur des modèles polynomiales (par exemple, les formules de Buck ou de Wagner, souvent référencées dans les normes IAPWS - International Association for the Properties of Water and Steam). Une approximation courante et plus simple est de forme exponentielle : $p{vs}(\theta) = e^{C1 + C2 \theta / (C3 + \theta)}$, où les coefficients $C1, C2, C_3$ dépendent de la plage de température.
Le calcul de la température de rosée ($Tr$) est également basé sur des formules implicites qui nécessitent des itérations. Par exemple, une approche utilise la relation $Tr = f(HR \cdot p{vs}(Ts))$, où $T_s$ est la température sèche.
La température humide ($Th$) est calculée à l'aide de la formule de Carrier, qui est également implicite et requiert des méthodes itératives pour être résolue : $pv(Th) = p{vs}(Th) - \frac{(p - p{vs}(Th)) \cdot (Ts - Th)}{2500 + 1.8 \cdot Th}$ (les constantes peuvent varier légèrement selon les sources).
L'enthalpie de l'air humide ($h$) est la somme de l'enthalpie de l'air sec et de celle de la vapeur d'eau. Elle s'exprime par : $h = c{ps} \cdot Ts + r \cdot (h{lv} + c{pv} \cdot Ts)$, où $c{ps}$ est la capacité thermique massique de l'air sec, $r$ est l'humidité absolue, $h{lv}$ est la chaleur latente de vaporisation de l'eau, et $c{pv}$ est la capacité thermique massique de la vapeur d'eau. Les valeurs typiques utilisées sont $c{ps} \approx 1,000$ kJ/kg·K et $c{pv} \approx 1,96$ kJ/kg·K, avec $h_{lv} \approx 2490$ kJ/kg à 0°C.
Bien que les calculatrices en ligne et les applications pour smartphone offrent des solutions rapides, la maîtrise du diagramme psychrométrique permet une compréhension plus approfondie des mesures et du contrôle de l'humidité.
Le diagramme psychrométrique trouve des applications dans de nombreux domaines. Dans le séchage, par exemple, les processus peuvent s'effectuer à des pressions différentes de la pression atmosphérique. Comprendre comment un air saturé se comporte lors d'une compression ou d'une détente isotherme est crucial : comprimé, il peut devenir un brouillard (passant sous sa courbe de saturation) ; détendu, il se désature (passant au-dessus de sa courbe de saturation).
Le diagramme est également essentiel pour la conception et le contrôle des systèmes de climatisation, de chauffage et de ventilation (CVC). Il permet de visualiser les cycles de traitement de l'air, tels que le refroidissement par évaporation (souvent appelé adiabatique, car il implique une pulvérisation d'eau dans l'air sans retrait de chaleur externe significatif, l'enthalpie totale restant constante). Ce processus, utilisé dans les aéroréfrigérants, conduit à une augmentation de l'humidité relative et à une diminution de la température de l'air jusqu'à ce qu'il soit saturé.
Les professionnels doivent pouvoir maintenir l'état de l'air dans des conditions bien définies pour assurer le confort, la santé et l'efficacité énergétique des bâtiments. La compréhension des interactions entre les différents paramètres d'humidité est donc fondamentale. Par exemple, l'air chaud, avec une agitation moléculaire plus intense, peut contenir une plus grande quantité d'eau avant d'atteindre la saturation, comparativement à l'air froid où les molécules sont plus proches.
Bien que le diagramme psychrométrique soit généralement établi à pression atmosphérique, des adaptations existent pour d'autres pressions. La compréhension de ce diagramme est donc indispensable pour toute personne travaillant dans le génie climatique, la conception de systèmes de construction ou les sciences de l'environnement.
L'entreprise DESSiCA, spécialisée dans la conception et la fabrication de déshydrateurs et déshumidificateurs d'air, illustre l'importance de la maîtrise de ces concepts dans le domaine industriel. Le savoir-faire français dans ce secteur contribue à la production d'équipements de haute qualité pour les professionnels et les industries, soulignant l'impact concret de la thermodynamique de l'air humide.
En somme, le diagramme psychrométrique est un outil puissant qui, une fois maîtrisé, permet non seulement d'améliorer la précision des mesures, mais aussi de prendre des décisions éclairées pour des solutions de contrôle environnemental plus efficaces et rentables.
