Le confort thermique est devenu une exigence incontournable dans nos intérieurs, que ce soit dans les habitations, les bureaux ou les espaces commerciaux. Pour répondre à cette attente, une variété de systèmes de chauffage et de climatisation s'est développée. Parmi eux, le ventilo-convecteur, également connu sous le nom de radiateur dynamique ou radiateur réversible, occupe une place de choix. Cet appareil polyvalent est capable de fournir à la fois chaleur en hiver et fraîcheur en été, offrant ainsi une solution complète pour le conditionnement des bâtiments.
Qu'est-ce qu'un Ventilo-Convecteur ?
Un ventilo-convecteur est un appareil de traitement d'air qui combine les fonctions de chauffage et de climatisation. Il se caractérise par la présence d'un ventilateur et d'une ou plusieurs batteries thermiques (échangeurs de chaleur) qui sont alimentées en eau chaude pour le chauffage et en eau glacée pour le rafraîchissement. Les puissances thermiques de ces appareils se situent généralement dans une fourchette de 1 à 10 kW.
Les composants essentiels d'un ventilo-convecteur incluent :
- Une grille de diffusion : Par où l'air traité est expulsé dans la pièce.
- Une ou plusieurs batteries (échangeurs thermiques) : Par où circule l'eau chaude ou glacée pour échanger de la chaleur avec l'air.
- Un bac de récupération des condensats : Situé sous la batterie froide pour collecter l'eau formée lors de la condensation en mode climatisation.
- Un ou plusieurs ventilateurs centrifuge ou tangentiels : Ils assurent la circulation forcée de l'air à travers l'appareil.
- Un filtre grossier : Placé à l'entrée d'air pour capturer les particules les plus grosses et maintenir l'efficacité de l'appareil.
Le Principe de Fonctionnement
Le nom "ventilo-convecteur" résume son mode opératoire : il utilise la convection de l'air, mais de manière forcée grâce à un ventilateur. Le processus de fonctionnement peut être décomposé en plusieurs étapes :
- Aspiration de l'air ambiant : L'air de la pièce est aspiré vers l'appareil, généralement par une grille de reprise située en partie basse.
- Filtration de l'air : Avant de passer dans les batteries, l'air traverse un filtre grossier qui retient les poussières et autres particules. Ce filtre est crucial pour maintenir l'efficacité de l'appareil et la qualité de l'air intérieur, tout en prévenant la formation de traces noires sur les murs.
- Échange thermique : L'air filtré est ensuite dirigé à travers une ou deux batteries. Ces batteries sont parcourues par un fluide caloporteur (eau chaude en hiver, eau glacée en été) provenant d'une source de production (chaudière, pompe à chaleur). L'air cède ou reçoit de la chaleur au contact de ces batteries.
- Ventilation et diffusion : Le ventilateur, dont la vitesse peut souvent être réglée par l'utilisateur (généralement sur trois positions pour gérer le débit d'air et le niveau sonore), propulse l'air traité (chauffé ou rafraîchi) dans la pièce à travers la grille de diffusion. Ce brassage d'air permet une montée en température rapide et une bonne homogénéisation de la température ambiante, évitant la stratification de l'air chaud au plafond.
- Gestion des condensats (en mode froid) : Lorsque le ventilo-convecteur fonctionne en mode climatisation, l'air chaud et humide de la pièce, en passant sur la batterie froide, se refroidit et libère une partie de son humidité sous forme de condensats. Ces gouttelettes d'eau sont collectées dans un bac prévu à cet effet et sont généralement évacuées via un raccordement au réseau d'évacuation. Dans certains cas, notamment pour les appareils installés en faux plafond ou en hauteur, une pompe de relevage peut être nécessaire pour assurer l'évacuation des condensats.
Les Différents Types de Systèmes et Configurations
Les ventilo-convecteurs existent sous diverses configurations, adaptées à des besoins et des contraintes d'installation variés.
Systèmes à Détente Directe (DX)
Dans le domaine de la climatisation, la technologie à "détente directe" (DX) occupe une place prépondérante. Le terme "détente directe" fait référence à la manière dont le fluide frigorigène est utilisé pour refroidir directement l'air ambiant à l'intérieur du système. Contrairement aux systèmes à eau glacée, où l'eau sert d'intermédiaire pour transférer la chaleur, les systèmes DX utilisent le fluide frigorigène circulant directement dans l'unité intérieure (l'évaporateur) pour absorber la chaleur de l'air.
Le principe physique derrière la détente directe repose sur la chute de pression du fluide frigorigène lorsqu'il passe à travers un dispositif de détente (détendeur). Cette réduction de pression entraîne une chute significative de sa température et une vaporisation partielle. C'est cette détente brutale qui donne son nom au système.
Les systèmes DX sont réputés pour leur rapidité de déploiement et leur efficacité énergétique, particulièrement dans les espaces de petite à moyenne taille. Ils sont souvent plus autonomes et plus rapides à installer que les systèmes à eau glacée.
On distingue plusieurs types de systèmes DX :

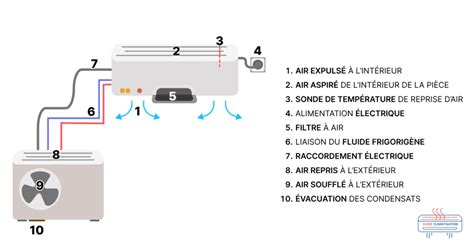

- Systèmes Split : Composés d'une unité intérieure (évaporateur et ventilateur) et d'une unité extérieure (compresseur et condenseur), reliées par des tuyaux de fluide frigorigène. Ils sont couramment utilisés dans les petits bureaux ou locaux commerciaux.
- Systèmes Compacts : Tous les composants clés sont regroupés dans une seule unité, généralement installée à l'extérieur, et reliée à un réseau de gaines pour distribuer l'air frais.

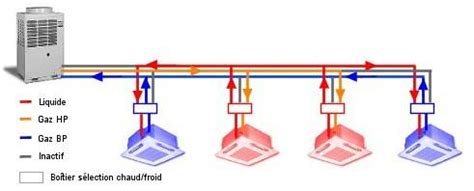

- Systèmes VRF (Volume de Réfrigérant Variable) / VRV (Volume de Réfrigérant Variable) : Ces systèmes avancés utilisent la technologie DX pour alimenter plusieurs unités intérieures à partir d'une seule unité extérieure. Ils modulent le débit de fluide frigorigène en fonction de la demande de chaque zone, offrant un confort personnalisé et une grande efficacité énergétique. Ces systèmes peuvent connecter un grand nombre d'unités intérieures (jusqu'à 64) sur une seule unité extérieure.
Les avantages des systèmes DX incluent leur efficacité énergétique accrue (moins d'étapes de transfert de chaleur), leur installation rapide et leur conception modulaire, les rendant idéaux pour les installations temporaires, les chantiers ou les situations d'urgence. Ils sont également reconnus pour leur fiabilité et leur évolutivité.
Les applications des systèmes DX sont vastes :
- Installations de fabrication et de transformation : Pour le contrôle précis de la température, essentiel à l'efficacité des équipements et à la sécurité.
- Espaces commerciaux et de vente : Offrant une solution pratique avec un minimum de perturbations.
- Centres de données et salles serveurs : Maintenir un environnement frais et stable est crucial pour éviter les pannes.
- Événements, expositions et structures temporaires : Nécessitant un contrôle climatique à court terme avec une installation et un démontage rapides.
- Bureaux de chantier et environnements exigeants : Offrant un soulagement immédiat et une solution fiable.
Systèmes à Eau Glacée (Détente Indirecte)
Dans les systèmes à détente indirecte, le fluide frigorigène ne refroidit pas directement l'air des locaux. Au lieu de cela, il refroidit un fluide caloporteur intermédiaire, généralement de l'eau, dans un groupe froid (chiller). C'est ensuite cette eau glacée qui est acheminée, via un réseau hydraulique, vers les unités terminales (comme les ventilo-convecteurs) pour refroidir l'air des locaux.
Ces systèmes se distinguent par la séparation nette entre le circuit frigorifique primaire et le circuit hydraulique secondaire.
Configurations Hydrauliques Courantes
- Systèmes à 2 tubes : Ces systèmes disposent d'une seule batterie qui sert à la fois au chauffage en hiver (alimentée en eau chaude) et au refroidissement en été (alimentée en eau glacée). L'alimentation est alternative.
- Systèmes à 4 tubes : Ils sont équipés de deux batteries distinctes : une batterie chaude et une batterie froide. Ces deux batteries sont alimentées par des circuits de distribution de chauffage et de refroidissement séparés. Cela permet un fonctionnement simultané du chauffage et du refroidissement dans différentes zones, ou une réponse plus rapide aux changements de demande.

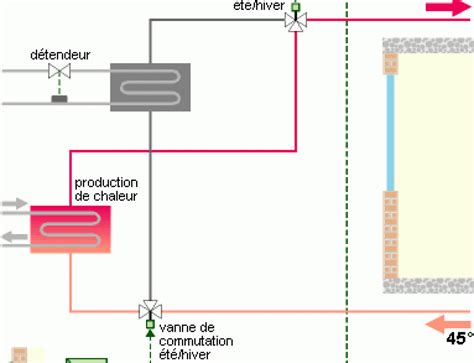

- Systèmes "2 tubes réversibles" : Comme mentionné, ils utilisent une seule batterie alimentée alternativement en eau chaude ou glacée. La taille de la batterie de froid est souvent plus importante que celle de la batterie chaude pour compenser le delta de température plus faible rencontré en été.
- Systèmes "2 tubes - 2 fils" : Pour réduire les coûts d'installation, seuls le réseau d'alimentation en eau glacée est prévu. Ces systèmes sont donc principalement dédiés au rafraîchissement, bien que certaines configurations puissent permettre une utilisation limitée en chauffage.
- Systèmes "2 tubes réversibles + 2 fils" : Une combinaison astucieuse qui peut s'adapter à différents modes de fonctionnement.
Il est important de noter que la solution "3 tubes" (un départ chaud, un départ froid, et un retour commun) a été largement abandonnée car le mélange des eaux chaudes et froides est considéré comme inacceptable aujourd'hui.
Ventilo-Convecteurs sur Pompe à Chaleur (PAC)
Les ventilo-convecteurs sont très souvent associés aux pompes à chaleur, notamment les pompes à chaleur air/eau réversibles. Dans ce cas, la PAC assure la production de l'eau chaude en hiver et de l'eau glacée en été. Le ventilo-convecteur agit alors comme un émetteur de chaleur ou de froid, diffusant l'air traité dans les pièces.
- PAC Air/Eau Réversible : Pour que le ventilo-convecteur puisse assurer le rafraîchissement, la pompe à chaleur air/eau doit être réversible. Cela signifie qu'elle doit être capable d'inverser son cycle pour produire de l'eau froide. Il est crucial de distinguer le rafraîchissement de la climatisation : pour une climatisation performante, une pompe à chaleur air/air réversible est généralement requise. L'installation d'un kit rafraîchissement sur une PAC air/eau non conçue pour cela peut être nécessaire.
Ventilo-Convecteurs Tout Électrique
Certains ventilo-convecteurs fonctionnent exclusivement à l'électricité. Ils intègrent une résistance électrique qui chauffe l'air circulant à travers l'appareil. Dans ce cas, il s'agit d'un système de chauffage soufflant classique, sans fonction de rafraîchissement. Le thermostat intégré gère la montée en température en coupant l'alimentation de la résistance lorsque la consigne est atteinte. Ces appareils ne génèrent pas de condensats.
Ventilo-Convecteurs Mixtes
Il existe également des modèles mixtes qui combinent l'utilisation de l'électricité et d'un circuit d'eau. La résistance électrique peut servir de batterie chaude pour le chauffage, tandis qu'un circuit d'eau glacée alimente un échangeur thermique pour la fonction climatisation. Ces systèmes offrent une flexibilité d'utilisation, mais peuvent engendrer des coûts d'exploitation plus élevés en raison de la consommation électrique directe pour le chauffage.
Régulation et Contrôle
La régulation des ventilo-convecteurs a considérablement évolué, offrant aujourd'hui des solutions sophistiquées pour optimiser le confort et les économies d'énergie.
Thermostat et Vannes
Le contrôle de la température est généralement assuré par un thermostat d'ambiance. En fonction de l'écart entre la température mesurée et la température de consigne, le thermostat pilote des vannes hydrauliques et/ou le ventilateur.
- Thermostat à action directe : Il arrête le ventilateur lorsque la température de consigne est atteinte.
- Vannes 2 voies : Elles modulent le débit d'eau chaude ou glacée circulant dans la batterie en fonction de la demande. Lorsque la vanne se ferme, le débit dans le réseau peut diminuer, ce qui peut poser problème pour certaines pompes.
- Vannes 3 voies : Elles assurent un mélange progressif de l'eau, garantissant un débit plus constant dans le réseau de production (chaud/froid).
Gestion des Débits
La régulation peut agir sur plusieurs paramètres :
- Débit hydraulique : Modulé par les vannes d'eau.
- Débit aéraulique : Géré par la vitesse du ventilateur.
- Combinaison des débits d'eau et d'air : Les systèmes les plus évolués peuvent ajuster simultanément ces deux paramètres pour une régulation fine.
Technologies Modernes
- Moteurs EC (Electronically Commutated) : Ces moteurs électriques à haute efficacité énergétique sont de plus en plus utilisés dans les ventilateurs des ventilo-convecteurs pour leur faible consommation et leur fonctionnement silencieux.
- Connectivité : De nombreux ventilo-convecteurs modernes peuvent être connectés à des systèmes de Gestion Technique Centralisée (GTC) via des bus de terrain, ou être pilotés à distance via une application smartphone (comme l'application Atlantic Cozytouch pour le modèle Panama).
Modes de Gestion
- Gestion locale : Entièrement laissée à l'initiative de l'occupant. Elle offre une grande liberté mais peut manquer de cohérence en cas d'inoccupation ou de réglages inappropriés.
- Gestion locale + gestion centrale : L'occupant peut ajuster la température dans une plage définie (par exemple, +/- 1 ou 2 degrés autour d'une consigne centrale). La gestion centrale impose des contraintes pour optimiser la consommation (par exemple, une plage économique de 20°C en chauffage et 25°C en froid).
- Plage Neutre : Il est recommandé de définir une plage neutre suffisamment large (minimum 2°C, par exemple entre 21°C et 24°C) durant laquelle ni le chauffage ni le refroidissement ne sont activés, afin d'éviter les fonctionnements intempestifs et les surconsommations.
Applications et Avantages
Les ventilo-convecteurs sont particulièrement adaptés au conditionnement des bâtiments comportant de nombreux locaux à occupation non homogène, tels que les bureaux, les hôtels, les hôpitaux, et les immeubles résidentiels de grande taille. Leur capacité à chauffer et refroidir en fait une solution polyvalente pour le confort tout au long de l'année.
Avantages clés :
- Polyvalence : Assurent à la fois le chauffage et le rafraîchissement.
- Réactivité : Permettent une montée en température rapide grâce à la ventilation forcée.
- Flexibilité de régulation : Offrent diverses options de contrôle pour s'adapter aux besoins des occupants et optimiser la consommation.
- Centralisation de la production : Permettent une production centralisée du froid (et éventuellement du chaud) via une pompe à chaleur ou un groupe froid, plutôt que d'avoir des unités autonomes dans chaque pièce.
- Qualité de l'air intérieur : Grâce à leur système de filtration.
- Confort acoustique : Les modèles modernes intègrent des fonctionnalités pour limiter le bruit (mode "Quiet" à 23 dB(A) pour le modèle Panama, par exemple).

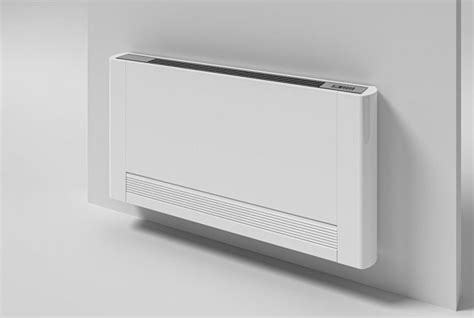

- Intégration architecturale : Disponibles en différentes versions (mural, cassette, gainable, console) pour s'intégrer harmonieusement dans tous les types d'intérieurs. Certains modèles peuvent même être intégrés sous plancher.
Défis et Considérations
Malgré leurs nombreux avantages, certains points méritent une attention particulière :
- Entretien : Un ventilo-convecteur mal entretenu perd rapidement en efficacité et consomme davantage. Le nettoyage régulier des filtres et des batteries est essentiel.
- Bruit : Bien que les technologies aient progressé, le bruit généré par le ventilateur peut encore être une préoccupation, surtout si l'appareil est réglé sur une vitesse élevée. Le choix de la vitesse du ventilateur par l'utilisateur peut être un compromis entre confort thermique et confort acoustique.
- Condensation : La gestion des condensats en mode froid nécessite une installation adéquate, particulièrement pour les appareils situés en hauteur ou dans des zones où l'évacuation est complexe.
- Coût d'installation : Les systèmes à 4 tubes ou les systèmes VRF peuvent représenter un investissement initial plus conséquent que des solutions plus simples.
- Efficacité en mode froid : Dans les systèmes à 2 tubes, l'efficacité de la batterie froide peut être limitée par le delta de température plus faible par rapport au chauffage.
Classification et Performance Énergétique
L'organisme de certification Eurovent propose une classification des ventilo-convecteurs sur une échelle allant de A à G, où la notation A représente l'équipement le plus performant énergétiquement. Cette classification prend en compte la puissance calorifique, frigorifique et la consommation électrique du ventilateur à différentes vitesses. Le choix d'un appareil classé A contribue significativement à réduire la consommation d'énergie globale du bâtiment.
En résumé, le ventilo-convecteur à détente directe et ses variantes hydrauliques représentent des solutions de conditionnement d'air modernes et efficaces. Leur capacité à fournir à la fois chauffage et rafraîchissement, associée aux avancées en matière de régulation et d'efficacité énergétique, en fait un choix privilégié pour de nombreuses applications, garantissant un confort thermique optimal tout au long de l'année.
