Le débat sur la meilleure méthode pour refroidir une carte graphique, en particulier en ce qui concerne la backplate, est complexe. Historiquement, l'attention s'est souvent concentrée sur le dissipateur principal et ses ventilateurs. Cependant, la température de la backplate, souvent négligée, peut jouer un rôle significatif dans la performance globale et la longévité des composants. L'ajout de solutions de refroidissement personnalisées, comme des ventilateurs supplémentaires ou des kits de watercooling, soulève des questions quant à leur efficacité réelle et leur compatibilité avec la conception originale de la carte.
Au commencement, les cartes graphiques étaient refroidies passivement, s'appuyant sur le flux d'air général du boîtier de l'ordinateur. Avec l'augmentation de la puissance et de la chaleur générée, l'intégration de dissipateurs thermiques et de ventilateurs est devenue une nécessité. Au départ, le choix entre différents types de ventilateurs n'était pas aussi marqué, mais avec les progrès technologiques, deux architectures principales se sont imposées : les ventilateurs radiaux et les ventilateurs axiaux.

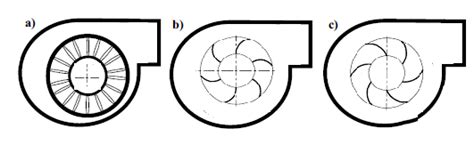

Le ventilateur radial, aussi appelé ventilateur centrifuge, aspire l'air frais par l'avant et le rejette sur les côtés, souvent dirigé vers l'arrière du boîtier via les équerres d'extension. Cette conception est particulièrement utile dans les environnements où le flux d'air du boîtier est limité, comme dans certains serveurs ou configurations compactes. L'avantage principal réside dans sa capacité à générer une pression d'air plus élevée, ce qui peut être crucial pour expulser l'air chaud directement hors du boîtier.
À l'inverse, les ventilateurs axiaux ressemblent davantage aux ventilateurs de bureau classiques. Ils aspirent l'air de manière frontale et le expulsent parallèlement à leur axe. Leur force réside dans leur capacité à déplacer de grands volumes d'air de manière plus efficace avec moins de bruit et une consommation d'énergie moindre par rapport à un ventilateur radial de taille comparable. L'augmentation de la pression d'air avec les ventilateurs axiaux dépend de l'angle des pales par rapport au flux d'air. Si cet angle est trop important, le flux d'air peut se désengager des pales, rendant le ventilateur inefficace.
La backplate, cette plaque située à l'arrière du circuit imprimé de la carte graphique, a longtemps été considérée comme une simple protection structurelle ou esthétique. Cependant, elle est en contact direct avec des composants qui génèrent de la chaleur, comme les puces de mémoire (VRAM) et les régulateurs de tension (VRM). Sans une gestion thermique adéquate, la backplate peut devenir un point chaud, contribuant à l'augmentation de la température globale de la carte.
Des solutions ont émergé pour tenter de refroidir cette zone. Certains utilisateurs ont expérimenté l'ajout de petits dissipateurs thermiques (rads) collés directement sur la backplate. L'idée est de transférer la chaleur de la backplate vers ces dissipateurs supplémentaires, augmentant ainsi la surface de dissipation. Cependant, cette approche n'est pas sans risque. L'utilisation de colles classiques, souvent non conçues pour une excellente conductivité thermique, peut agir comme un isolant plutôt qu'un conducteur de chaleur. De plus, l'ajout d'un dissipateur par-dessus peut potentiellement obstruer le flux d'air déjà existant entre la backplate et le dissipateur principal de la carte graphique, voire même entraver le flux d'air dans le dissipateur principal lui-même. L'effet net pourrait être une perte de surface de dissipation effective, contredisant l'objectif initial. Il est donc crucial de considérer la conductivité thermique des matériaux utilisés et leur impact sur la circulation de l'air.
Pour ceux qui recherchent une solution plus intégrée, des entreprises comme Alphacool proposent des kits spécifiquement conçus pour refroidir le dos des cartes graphiques. Ces kits impliquent généralement l'installation d'un bloc de refroidissement à eau ou d'un dissipateur thermique personnalisé qui se fixe à la backplate. L'efficacité de ces solutions dépendra de leur conception, de la qualité des matériaux thermiques utilisés (comme les pads thermiques) et de la capacité du système de refroidissement global à évacuer la chaleur capturée. Une question subsiste quant à la compatibilité de ces kits avec la backplate d'origine ; certains peuvent nécessiter le retrait de la backplate existante, tandis que d'autres sont conçus pour s'y intégrer.
La compatibilité avec des cartes graphiques spécifiques, notamment les modèles haut de gamme comme les AMD Radeon R9 295X2 qui possèdent des systèmes de refroidissement propriétaires complexes, est également un facteur déterminant. Il est essentiel de vérifier si une backplate ou un kit de refroidissement personnalisé est compatible avec le dissipateur de base de ces cartes, car l'ajout d'éléments externes pourrait interférer avec leur conception thermique optimisée.
Des comparaisons directes entre cartes graphiques équipées de différents types de ventilateurs ont montré des tendances claires. Par exemple, une comparaison entre une GeForce RTX 2070 Super avec un ventilateur radial (souvent appelé "Turbo" dans les appellations de certains fabricants) et une autre avec trois ventilateurs axiaux (type "Strix") a révélé que la configuration axiale offrait des performances de refroidissement nettement supérieures.
Dans un scénario de test simulant une configuration double GPU (par exemple, SLI ou Crossfire), où les cartes sont placées côte à côte, la carte avec ventilateurs axiaux a démontré une meilleure gestion thermique. Même avec une proximité accrue entre les cartes, l'architecture axiale a permis de maintenir des températures plus basses et une perte de fréquence d'horloge moindre par rapport au modèle à ventilateur radial. L'argument selon lequel le ventilateur radial évacue l'air chaud directement vers l'arrière du boîtier est pertinent, mais si la carte elle-même génère plus de chaleur globale en raison d'un refroidissement moins efficace, cela peut avoir un impact négatif sur la température ambiante du boîtier, affectant potentiellement les autres composants.
Un autre point clé est le bruit. Les ventilateurs axiaux, en déplaçant de plus grands volumes d'air à des vitesses de rotation plus faibles, sont généralement plus silencieux que les ventilateurs radiaux qui doivent tourner plus vite pour atteindre des performances comparables. Dans des environnements où le silence est un critère important, comme un bureau ou un salon, cette différence est notable.
Malgré la supériorité générale des ventilateurs axiaux, il existe des situations où les ventilateurs radiaux conservent un avantage.
Cependant, même dans ces scénarios, il faut peser le gain en compacité et en expulsion d'air contre l'augmentation potentielle du bruit et une efficacité thermique globale parfois moindre par rapport à des solutions axiales bien conçues.
En fin de compte, les tests et l'analyse des principes physiques suggèrent que les ventilateurs axiaux sont presque toujours le meilleur choix pour le refroidissement des cartes graphiques dans la majorité des configurations PC modernes. Ils offrent un meilleur équilibre entre performance de refroidissement, efficacité énergétique et niveau sonore. Les ventilateurs radiaux, bien qu'ayant des applications de niche, ne sont généralement pas la solution optimale pour les joueurs et les créateurs qui recherchent le meilleur rapport performance/refroidissement/bruit. Pour les cartes graphiques modernes, notamment à partir de la gamme Geforce RTX 2060 Super, il est souvent possible de trouver des modèles avec des systèmes de refroidissement axiaux efficaces qui ne dépassent pas deux slots d'épaisseur, assurant ainsi une compatibilité avec la plupart des boîtiers, y compris les plus compacts. L'attention portée à la backplate, bien que pertinente, doit s'intégrer dans une approche globale de gestion thermique, en privilégiant les solutions qui n'entravent pas le flux d'air principal et qui utilisent des matériaux thermiques appropriés.
