Le chauffe-eau thermodynamique (CET) s'impose de plus en plus comme une solution de production d'eau chaude sanitaire (ECS) privilégiée, notamment dans les constructions neuves. Répondant aux exigences de la réglementation environnementale RE 2020, il est considéré comme une énergie renouvelable, offrant une alternative performante et écologique aux systèmes de chauffage traditionnels. Son principe de fonctionnement, basé sur l'exploitation des calories présentes dans l'air, permet des économies d'énergie significatives, pouvant atteindre jusqu'à 70 % sur la facture d'eau chaude.
Comprendre le Fonctionnement d'un Chauffe-Eau Thermodynamique

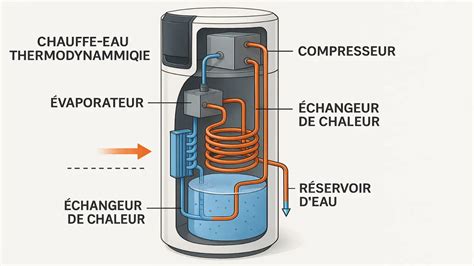

Au cœur du chauffe-eau thermodynamique se trouve une pompe à chaleur (PAC) intégrée. Ce système ingénieux capte les calories de l'air ambiant ou extérieur pour chauffer l'eau stockée dans son réservoir. Le processus se déroule en plusieurs étapes clés :
- Absorption de l'air et réchauffement du fluide frigorigène : Un ventilateur aspire l'air, qui vient réchauffer un fluide frigorigène circulant dans l'évaporateur. Ce fluide, également appelé fluide caloporteur, est un gaz réfrigérant essentiel au cycle thermodynamique.
- Augmentation de la pression et de la température : Grâce à un compresseur, la pression du fluide frigorigène est augmentée, ce qui élève considérablement sa température.
- Transfert de chaleur à l'eau : Le fluide chaud libère ensuite ses calories à l'eau contenue dans le ballon via un échangeur de chaleur, un processus de condensation.
- Régulation et appoint : Un régulateur ajuste la température de l'eau pour assurer un confort optimal. En cas de besoin, un système d'appoint électrique, généralement une résistance de 1500W ou 2500W, peut prendre le relais pour garantir une production d'eau chaude constante, même dans des conditions où la pompe à chaleur seule ne suffirait pas (par exemple, par températures extérieures très basses ou lors de pics de demande).
Le Coefficient de Performance (COP) d'un CET, généralement situé entre 2 et 4, témoigne de son efficacité. Il représente le rapport entre l'énergie thermique produite et l'énergie électrique consommée. Pour être éligible aux aides financières, le COP de l'appareil doit être supérieur à 2,5 pour une installation sur air extrait et 2,4 pour les autres configurations. La norme d'essai EN 16147 (anciennement EN 255-3) standardise le calcul du COP pour une comparaison fiable des performances.
Les Différentes Configurations d'Installation
Le choix de l'installation d'un chauffe-eau thermodynamique est crucial pour optimiser ses performances et son intégration dans le logement. Plusieurs configurations existent, chacune avec ses avantages et ses inconvénients :

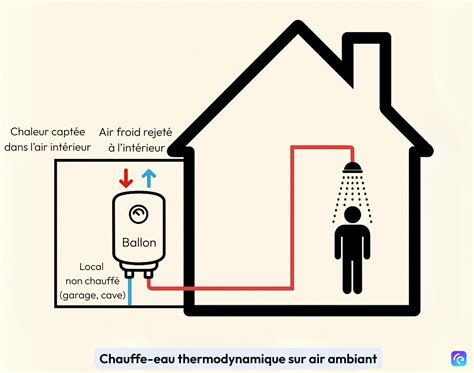

Le Ballon Thermodynamique sur Air Ambiant
Dans cette configuration, le ballon thermodynamique est installé dans une pièce non chauffée mais isolée, telle qu'un garage, une buanderie ou un cellier, dont le volume est supérieur à 20 m³. L'appareil capte l'air ambiant directement.
- Avantages : Cette installation permet de ne pas générer de bruit à l'intérieur des pièces de vie, car le ventilateur et le compresseur sont isolés.
- Inconvénients : Le risque principal est de refroidir de manière trop importante le local où il est situé. Ce phénomène peut créer un cercle vicieux : la pompe à chaleur refroidit l'air, qui lui apporte alors moins d'énergie, entraînant une diminution des performances de la PAC. De plus, si le local n'est pas chauffé, les pertes de chaleur du ballon lui-même peuvent être importantes.
Le Ballon Thermodynamique sur Air Extérieur (Monobloc ou Split)
Dans cette configuration, l'air est capté de l'extérieur via des gaines. Le ballon est généralement situé dans le volume chauffé de la maison.
- Avantages : Les pertes par refroidissement du ballon sont diminuées par rapport à l'installation en pièce non chauffée.
- Inconvénients : Les performances peuvent être légèrement moins bonnes qu'avec une prise d'air dans un local isolé. Il y a un risque de gêne auditive due au fonctionnement du ventilateur et du compresseur. C'est la configuration la plus courante dans le neuf, car elle est jugée la plus performante globalement.
Il existe deux variantes :
- Monobloc : Tous les composants sont regroupés dans une seule unité. Une installation professionnelle est essentielle pour optimiser le rendement du système, en assurant une bonne circulation de l'air et une configuration adaptée à l'espace disponible.
- Split : Le ballon est séparé en deux modules. La pompe à chaleur est située à l'extérieur et capte l'énergie de l'air. Le ballon, situé en volume chauffé, sert uniquement de stockage (cumulus). Il peut y avoir une gêne auditive du voisinage. Les performances sont dégradées car les risques que la pompe à chaleur givre sont importants, ce qui impose des cycles de dégivrages via des résistances électriques.
Le Ballon Thermodynamique sur Air Extrait (VMC)
Dans ce cas, le ballon thermodynamique est situé dans le volume chauffé et capte l'énergie de l'air extrait par la Ventilation Mécanique Contrôlée (VMC).
- Avantages : Les performances sont largement accrues car l'air extrait est plus chaud et plus humide que l'air ambiant.
- Inconvénients : Il y a un risque de gêne auditive. Ce système est très similaire à la VMC thermodynamique dont il est une évolution.
Le Ballon Thermodynamique couplé à une VMC Double Flux
Cette solution "tout-en-un" récupère la chaleur de l'air extrait par la VMC double flux et produit à la fois du chauffage et de l'eau chaude sanitaire.
- Avantages : Concept intégré et performant.
- Inconvénients : Peu de modèles sont disponibles sur le marché, ce qui limite les retours d'expérience. Les performances ne sont pas forcément plus élevées que celles sur simple flux, car travailler sur deux régimes de température différents entraîne une diminution du rendement.
Les Modes de Fonctionnement
La plupart des chauffe-eau thermodynamiques proposent plusieurs modes de fonctionnement pour s'adapter aux besoins et aux habitudes des utilisateurs :
- Mode Auto : La chauffe s'effectue en un nombre d'heures maximum (8 heures par défaut, valeur recommandée en hiver). L'appareil peut utiliser uniquement la pompe à chaleur, la pompe à chaleur et la résistance, ou uniquement la résistance.
- Mode Boost : L'appareil utilise simultanément la pompe à chaleur et la résistance pour atteindre la température de consigne le plus rapidement possible. Le chauffe-eau repasse en mode "Auto" dès que la température est atteinte.
- Mode Boost 2 : Identique au mode Boost, activable dans le menu installateur.
- Mode Green : Le mode le plus économique, utilisant uniquement la pompe à chaleur. La résistance n'est activée que dans des cas spécifiques (températures extérieures trop basses pour la PAC, dégivrage, anti-légionnelle).
- Program (menu installateur) : Permet de programmer le chauffe-eau selon deux programmes (P1 et P2) en donnant la priorité à la pompe à chaleur, la résistance intervenant si besoin.
- Mode Voyage (menu installateur) : Gère les absences en limitant les consommations d'énergie. Le ballon est éteint mais la protection anticorrosion et une température supérieure à 5°C sont assurées.
L'accès au "menu installateur" pour tous les réglages s'obtient en appuyant sur la molette de contrôle pendant 5 secondes, puis en naviguant jusqu'à l'affichage "P0 - CODE". Il faut ensuite sélectionner cette option et indiquer le code 234.
Dépannage et Problèmes Courants
Il est possible de rencontrer des situations où le chauffe-eau thermodynamique ne fournit pas assez d'eau chaude. Avant de faire appel à un professionnel, plusieurs vérifications s'imposent :
- Dimensionnement : Vérifiez que le chauffe-eau est correctement dimensionné par rapport à votre besoin en eau chaude. La consommation moyenne est de 50L par personne et par jour à 40°C (équivalant à environ 31L à 60°C). Cette consommation peut monter jusqu'à 85L par jour et par personne à 40°C (environ 53L à 60°C).
- Mode ECO/ECO+ : Si ces fonctions sont activées, basculez en mode manuel simple et réglez la température à votre convenance.
- Température de consigne : Si le chauffe-eau fonctionne en mode manuel, assurez-vous que la température de consigne n'est pas trop basse et augmentez-la si nécessaire.
- Heures creuses/pleines : Vérifiez si un mode Heures Creuses/Pleines est activé ou s'il y a un problème d'envoi de signal au compteur électrique.
- Installation hydraulique : Recherchez une fuite sur l'alimentation en eau. Pour cela, relevez le compteur d'eau un soir, assurez-vous que tous les robinets sont fermés, et vérifiez à nouveau le lendemain matin. S'il y a une différence, une fuite est présente et doit être réparée par un professionnel.
- Boucle de recyclage : Si votre installation est équipée d'une boucle de recyclage (circulateur), désactivez-la (positionnez sur OFF ou débranchez-le et fermez une vanne). Une eau plus chaude devrait être disponible au bout de 24 heures. Si le problème persiste, laissez le circulateur hors service et faites appel à un professionnel.
- Dysfonctionnement : Vérifiez l'affichage de codes erreur sur l'appareil. Consultez la liste des codes erreurs et contactez votre installateur.
- Systèmes sur air extrait : Pour les modèles comme Aquacosy ou Aéraulix, vérifiez qu'il ne s'agit pas d'un dysfonctionnement aéraulique lié à un manque de débit d'air sur la VMC (filtre encrassé, absence d'entrée d'air, gaines endommagées, entretien non réalisé).
Dans le cas d'un chauffe-thermodynamique avec groupe extérieur, il est indispensable que le fluide frigorigène soit récupéré avant tout démontage de l'appareil. Il s'agit d'une opération technique qui nécessite l'intervention d'un professionnel qualifié. Recharger une pompe à chaleur (PAC) ou un climatiseur en gaz réfrigérant n'est jamais un simple entretien de routine. Cette opération devient nécessaire en cas de fuite, de remplacement de pièce ou de dysfonctionnement du circuit frigorifique. Le tarif pour une recharge de gaz dépend du prix du fluide frigorigène, de sa quantité, et du temps de main-d'œuvre.
Chauffe-eau électrique ou chauffe-eau thermodynamique : comment bien choisir ?
Recharge en Fluide Frigorigène : Un Processus Technique
La recharge en fluide frigorigène d'une pompe à chaleur ou d'une climatisation est une opération complexe qui ne doit être effectuée que par des professionnels certifiés (frigoristes ou chauffagistes titulaires de l'attestation de capacité). Une PAC ou une climatisation ne "consomme" pas de gaz ; une recharge indique donc un problème sous-jacent.
Quand est-il nécessaire de recharger en gaz ?
- Lorsqu'un composant du circuit frigorifique a été réparé ou remplacé.
- Lorsque le système présente des signes de perte de fluide.
Signes d'une fuite de fluide frigorigène :
- Baisse de performance (l'appareil chauffe ou refroidit moins bien).
- Givre ou glace inhabituelle.
- Apparition de codes défauts liés au circuit (pression HP/BP anormales).
- Pression et température anormales.
- Sifflement sur le détendeur.
- Surconsommation électrique.
Le protocole d'intervention d'un frigoriste :
- Diagnostic : Évaluation du dysfonctionnement, vérification des pressions, températures et surchauffes.
- Récupération du fluide : Le gaz présent dans le circuit est récupéré dans une bouteille de transfert.
- Recherche de la fuite : Localisation de la fuite à l'aide d'azote, de gaz traceur ou d'un mélange hydrogéné.
- Réparation : Brasure ou remplacement de la pièce concernée.
- Tirage au vide : Assèchement du circuit pour retirer l'humidité et l'air.
- Charge au poids : Recharge en fluide frigorigène selon la quantité exacte indiquée sur la plaque signalétique de l'appareil.
À la fin de l'intervention, le frigoriste doit remettre un compte rendu F-Gas (fiche CERFA) obligatoire pour la traçabilité.
Coût d'une recharge de gaz :
Le tarif moyen pour une recharge en gaz sur une pompe à chaleur se situe généralement entre 300 et 500 € TTC pour un forfait simple (sans réparation). Cependant, ce coût peut augmenter significativement en fonction de :
- Le type et la quantité de fluide frigorigène : Le R32 est le fluide standard actuel, moins cher que l'ancien R410A dont le prix augmente en raison des restrictions réglementaires. Pour une PAC nécessitant 4 kg de R410A, le coût du gaz seul peut atteindre 600 €, tandis qu'un split R32 courant nécessite 1 à 2 kg.
- Le coût de la main-d'œuvre : Estimé entre 35 et 55 €/heure, auquel s'ajoutent les frais de déplacement (30 à 70 €).
- La complexité de la recherche et de la réparation de la fuite : Une fuite complexe peut faire monter le coût total à 600-900 €, voire plus de 1 000 €.
Il est crucial de demander un devis préalable et de comparer les offres.
Entretien du Chauffe-Eau Thermodynamique
L'entretien régulier d'un chauffe-eau thermodynamique est essentiel pour garantir sa performance, sa longévité et réaliser des économies d'énergie. Il permet de prévenir les pannes et de maintenir l'appareil en bon état de fonctionnement.
Entretien par l'utilisateur :
Certaines vérifications peuvent être effectuées par l'utilisateur :
- Contrôle du bon fonctionnement du bloc de sécurité.
- Surveillance de l'écoulement des condensats.
- Vérification de l'étanchéité des raccordements aux canalisations d'eau.
Entretien par un professionnel :
Un entretien annuel par un professionnel RGE (Reconnu Garant de l'Environnement) est fortement recommandé. Il inclut notamment :
- Vidange et détartrage, particulièrement importants si vous habitez dans une région où l'eau est dure.
- Nettoyage des différents composants pour garantir la performance du mécanisme.
- Vérification du bon fonctionnement du ballon et de la pompe à chaleur.
- Contrôle du fluide frigorigène et du circuit frigorifique.
Le coût d'une maintenance réalisée par un chauffagiste professionnel RGE, hors contrat d'entretien, se situe généralement entre 100 et 300 euros, une estimation qui peut varier en fonction des opérations nécessaires et de la région.
Rentabilité et Durée de Vie
Malgré un prix de départ plus élevé que les chauffe-eaux traditionnels, le chauffe-eau thermodynamique est rentable sur le long terme. Il permet de réduire significativement la consommation d'eau chaude, se traduisant par des économies substantielles sur les factures d'énergie, pouvant atteindre environ 80 %.
La durée de vie d'un chauffe-eau thermodynamique est d'environ 10 à 15 ans, et même parfois davantage, à condition que le matériel soit choisi avec soin et bénéficie d'un entretien régulier. Investir dans la qualité dès le départ est donc primordial pour garantir la rentabilité de cet équipement.
Aides Financières et Subventions
L'installation d'un chauffe-eau thermodynamique peut être éligible à diverses aides financières :
- MaPrimeRénov' : Une aide directe du gouvernement pour les travaux de rénovation énergétique.
- Prime Énergie : Versée par des fournisseurs d'énergie (issue des CEE - Certificats d'Économie d'Énergie).
Pour bénéficier de ces aides, il est souvent indispensable de faire appel à un professionnel RGE et de réaliser la demande avant le début des travaux.
Conclusion
Le chauffe-eau thermodynamique représente une solution innovante, performante et éco-responsable pour la production d'eau chaude sanitaire. En exploitant une énergie renouvelable et gratuite, il contribue à la réduction de votre empreinte carbone tout en vous permettant de réaliser d'importantes économies d'énergie. Son bon fonctionnement repose sur un dimensionnement adéquat, une installation soignée et un entretien régulier, qu'il soit réalisé par l'utilisateur ou par un professionnel qualifié. Si des problèmes surviennent, notamment liés au circuit frigorifique, l'intervention d'un technicien certifié est indispensable pour garantir la sécurité et la performance de l'appareil.
