L'humidité, souvent invisible, peut s'avérer être un ennemi insidieux pour les composants électroniques sensibles logés dans les armoires électriques. La condensation, le givre et la corrosion sont autant de menaces qui peuvent entraîner des dysfonctionnements coûteux, voire des pannes critiques. Pour pallier ces risques, l'hygrostat s'impose comme un gardien indispensable, régulant automatiquement le taux d'humidité afin de préserver l'intégrité des équipements haute tension, des systèmes informatiques et de tout matériel électronique. Cet article explore en détail les composants électroniques qui constituent un hygrostat moderne et leur rôle crucial dans la protection des armoires électriques.
Un hygrostat pour armoire électrique est un dispositif de contrôle conçu pour mesurer l'humidité relative à l'intérieur d'un coffret ou d'une armoire électrique. Son rôle principal est d'activer, en fonction d'un seuil prédéfini, des systèmes de régulation tels qu'un chauffage ou un ventilateur. Cette activation vise à maintenir l'hygrométrie à un niveau optimal, réduisant ainsi significativement le risque de formation de condensation, un phénomène particulièrement dommageable pour les circuits imprimés, les borniers et les contacts électriques. Dans un environnement industriel, où les variations de température et d'humidité sont fréquentes, notamment dans des locaux peu ventilés ou exposés à des conditions climatiques extrêmes, l'absence d'un contrôle adapté peut entraîner une augmentation des pannes et des coûts de maintenance. L'hygrostat fonctionne ainsi en synergie avec des chauffages pour armoires électriques ou des ventilateurs, afin de maintenir une hygrométrie stable et protectrice pour les équipements sensibles.
Contrairement aux modèles mécaniques, les versions électroniques offrent une précision accrue et une meilleure réactivité face aux variations d'humidité, devenant ainsi le choix privilégié pour une protection optimale. Ces dispositifs sont essentiels pour assurer la longévité et la fiabilité des installations électriques dans des environnements variés, allant des salles de séjour aux laboratoires, en passant par les bureaux.
Le cœur d'un hygrostat électronique réside dans une combinaison de composants qui travaillent de concert pour détecter, mesurer et réagir aux variations d'humidité.
Le composant le plus fondamental d'un hygrostat est son capteur d'humidité, également appelé hygromètre. Ce capteur est responsable de la mesure de la concentration de vapeur d'eau dans l'air ambiant. Il existe plusieurs types de capteurs utilisés dans les hygrostats, chacun basé sur des principes physiques différents :
Capteurs capacitifs : Ces capteurs sont les plus couramment utilisés dans les hygrostats électroniques modernes. Ils sont constitués d'une fine couche de matériau diélectrique sensible à l'humidité, prise en sandwich entre deux électrodes conductrices. Lorsque l'humidité de l'air change, la capacité diélectrique du matériau varie, ce qui est mesuré par le circuit électronique de l'hygrostat. Ces capteurs offrent une bonne précision, une réponse rapide et une grande stabilité sur le long terme. Le HIG - 2, par exemple, utilise un principe de mesure qui permet de contrôler l'humidité relative.
Capteurs résistifs : Ces capteurs utilisent un matériau dont la résistance électrique change en fonction de l'humidité absorbée. Typiquement, ils sont constitués d'un substrat poreux sur lequel sont déposés deux électrodes. L'absorption d'eau par le substrat modifie sa conductivité, et donc sa résistance. Bien que moins chers, les capteurs résistifs peuvent être moins précis et plus sensibles à la contamination.
Capteurs thermiques : Certains hygrostats peuvent utiliser des capteurs thermiques qui mesurent la température de point de rosée. Ces capteurs sont souvent plus complexes et coûteux, mais offrent une très haute précision.
Le choix du capteur dépendra des exigences de précision, de la plage de mesure, de la vitesse de réponse et du coût de l'application. Pour la protection des armoires électriques, la fiabilité et la précision sont primordiales, favorisant l'utilisation de capteurs capacitifs.
Une fois que le capteur a mesuré le taux d'humidité, un circuit électronique prend le relais pour traiter cette information. Ce circuit comprend généralement :
Le HE90, par exemple, intègre une logique permettant de détecter l'humidité et d'enclencher le chauffage au point de consigne. L'hystérésis, une petite plage de variation autour du point de consigne, est également gérée par ce circuit. Par exemple, un hygrostat avec une hystérésis de ±4K évite les déclenchements trop fréquents des équipements connectés, prolongeant ainsi leur durée de vie. L'hygrostat HIG - 2, quant à lui, permet au ventilateur de se mettre en marche lorsque le taux d'humidité réglé est atteint, et si l'humidité descend en dessous de la valeur définie, le ventilateur reste en fonctionnement pendant une période définie (1 à 25 minutes), une fonction gérée par la logique interne.
Le circuit de commutation est responsable de l'activation physique des dispositifs externes tels que les chauffages ou les ventilateurs. Il s'agit généralement d'un relais ou d'un contacteur, contrôlé par le microcontrôleur.

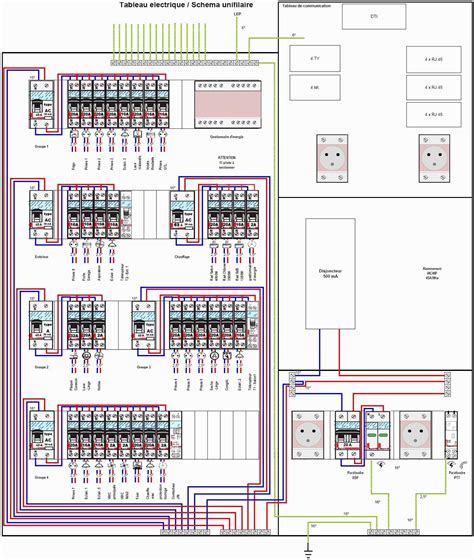

Relais : Un relais est un interrupteur électromécanique ou statique qui utilise un signal électrique de faible puissance pour commander un circuit de puissance plus élevé. Les hygrostats électroniques, comme celui décrit avec des caractéristiques de 230 V AC et un contact inverseur, utilisent souvent des relais pour commuter les charges. Pour commuter des charges de courant supérieures à 2A, il est impératif d'utiliser un relais ou un contacteur externe, comme l'indique un schéma de câblage électrique. Le type de contact (inverseur, normalement ouvert - NO, ou normalement fermé - NC) est sélectionnable en fonction de l'application (humidification ou déshumidification). Certains modèles, comme le HE90, disposent d'un contact inverseur.
Contacteur : Pour des courants encore plus élevés ou des applications industrielles plus robustes, un contacteur peut être utilisé. Il s'agit essentiellement d'un relais de grande puissance.
La durée de vie d'un hygrostat est souvent spécifiée par le nombre de cycles de commutation que ses contacts peuvent supporter. Un hygrostat avec une durée de vie de plus de 50 000 cycles, comme mentionné pour le HE90, garantit une longévité optimale.
L'hygrostat lui-même nécessite une source d'alimentation pour fonctionner. La tension d'alimentation varie en fonction du modèle et de l'application. Les hygrostats pour armoires électriques fonctionnent souvent sous une tension de 230 V AC, ce qui est courant dans les installations industrielles. D'autres modèles peuvent fonctionner avec des tensions plus basses, comme 24 V AC ou DC, pour des applications spécifiques. Le site mentionne une tension de fonctionnement (VCA / HZ) de 220-240 / 50-60 pour un hygrostat électronique.
Bien que les hygrostats soient conçus pour un fonctionnement automatique, une interface utilisateur est généralement présente pour permettre le réglage et le contrôle. Cela peut inclure :
Une installation et une configuration correctes sont essentielles pour garantir l'efficacité d'un hygrostat.
L'hygrostat doit être placé à un endroit représentatif de l'humidité à l'intérieur de l'armoire électrique. Il est crucial de le positionner à l'écart des sources directes d'humidité, de condensation, des composants chauffants ou des ventilateurs, afin d'éviter des mesures faussées. Un emplacement central, loin des ouvertures ou des zones de flux d'air direct, est généralement recommandé.
La plupart des hygrostats électroniques modernes sont conçus pour une installation facile. Le montage par clip sur un rail DIN de 35 mm, conforme à la norme EN 60715, est une méthode courante, permettant une fixation rapide et sécurisée. Le boîtier de l'hygrostat est généralement en plastique, et pour des raisons de sécurité, il est souvent conforme à la norme UL94 V-0, offrant une bonne résistance au feu.
Le réglage d'un hygrostat électronique dépend des conditions ambiantes et des besoins spécifiques de l'armoire électrique. Les étapes essentielles pour une configuration optimale sont les suivantes :
L'adoption d'un hygrostat électronique pour une armoire électrique présente de nombreux avantages par rapport aux solutions mécaniques ou à l'absence de contrôle :
En résumé, les composants électroniques d'un hygrostat, du capteur à la logique de commande et au circuit de commutation, travaillent en harmonie pour offrir une solution fiable et efficace de contrôle de l'humidité dans les armoires électriques. Leur précision, leur réactivité et leur durabilité en font un investissement essentiel pour la protection des équipements sensibles et la garantie de la continuité opérationnelle.
