La simulation aéraulique, issue de la mécanique des fluides numériques et thermique, est devenue essentielle dans l'étude du comportement des fluides, leurs mouvements, forces et températures associés. Elle offre une approche puissante pour comprendre et prédire le fonctionnement des systèmes de ventilation et de traitement de l'air, cruciaux pour la qualité de l'air intérieur et le confort thermique dans les bâtiments.
Les simulations aérauliques permettent d'obtenir des résultats très concrets et applicables. Elles sont fondamentales pour le dimensionnement précis de réseaux d'extraction, assurant ainsi la protection des salariés contre les risques atmosphériques. L'étude de dispersions atmosphériques des rejets industriels, le désenfumage des bâtiments, ou encore la conception de systèmes de ventilation pour les locaux de travail, bénéficient grandement de ces outils.
Nos ingénieurs et partenaires réalisent des simulations à l'aide de logiciels CFD (Computational Fluid Dynamics) pour la conception de réseaux de ventilation de locaux de travail ou pour l'extraction des fumées. La conception d'un réseau d'extraction d'air peut devenir assez complexe sans avoir recours à l'utilisation de modèles 3D, et particulièrement pour obtenir un système d'extraction peu encombrant, efficace et économique.
Comme le stipule le code du travail, tout employeur doit prendre les mesures nécessaires pour assurer la sécurité et la santé physique et mentale de ses salariés. Ceci justifie la production de simulations des situations à risque au travail. L'étude et la simulation aéraulique sont particulièrement utiles dans la réduction des risques atmosphériques. Cela inclut l'inhalation de produits dangereux sur les postes de travail, la gestion de la volatilité et de l'inflammabilité des solvants, la prévention de l'insuffisance du renouvellement de l'air, et la mitigation des risques d'incendie. Ces simulations sont essentielles pour la protection des salariés et pour la justification des mesures mises en place auprès de tiers tels que l'inspection du travail, la DREAL, la CARSAT, et les commissions de sécurité.
Notre expérience dans le traitement de l'air nous permet de simuler toute installation existante en 3D dans l'objectif d'effectuer un diagnostic de performance de votre site industriel ou de tout système local mis à l'étude. La modélisation de la dispersion atmosphérique d'effluents gazeux a pour objectif de représenter la distribution des concentrations atmosphériques moyennes résiduelles des différents polluants présents dans les rejets étudiés. Nos ingénieurs et partenaires réalisent des simulations en 3D caractérisant l'évolution temporelle et spatiale de la concentration et des dépôts de particules (aérosols, gaz et poussières).
Le schéma ci-dessous donne les résultats obtenus lorsque la vitesse du ventilateur est augmentée à 980 tr/min. Avec des hypothèses de rendement égales à 0.8 pour le ventilateur et 0.95 pour le moteur, la puissance électrique consommée au ventilateur est égale à 73 kW. Parallèlement, le débit d'air total d'entrée d'air diminue et passe de 84.4 m³/s à 63 m³/s.
Dans un autre scénario, avec des hypothèses de rendement égales à 0.8 pour le ventilateur et 0.95 pour le moteur, la puissance électrique consommée au ventilateur est égale à 31 kW.
Les ingénieurs de SUB’ROCA se tiennent à votre disposition pour vous assister et vous conseiller dans le dimensionnement de vos installations de ventilation.
Afin de concevoir des systèmes énergétiques (chauffage, rafraîchissement, ventilation) et de prévoir leurs performances en termes de confort thermique et de qualité de l'air, l'estimation des détails des écoulements et des transferts de chaleur au sein des locaux représente un enjeu important. Les modèles zonaux, qui reposent sur un découpage d'une pièce en un petit nombre de sous-volumes, permettent d'appréhender l'hétérogénéité des caractéristiques thermo-aérauliques d'un espace avec des temps de calcul modérés.
La recherche consiste à proposer un générateur automatique de modèles zonaux permettant essentiellement d'affranchir l'utilisateur du choix des modèles des écoulements spécifiques présents dans un local et du partitionnement de ce dernier. L'outil de simulation dynamique baptisé « O-zone » est basé sur une nouvelle approche des modèles zonaux. Cette approche repose sur un partitionnement de la pièce adapté aux écoulements particuliers en présence. La méthode choisie pour le partitionnement est celle des arbres octaux ou Octree.
Après un tour d'horizon des différentes méthodes de modélisation déterminant les transferts de masse et de chaleur dans le bâtiment, un bref historique et l'état d'avancement des travaux concernant la méthode zonale retenue pour cette étude est donné, ainsi qu'une liste non exhaustive de modèles retenus pour représenter différents phénomènes physiques se produisant au sein d'une pièce. Ces modèles sont issus soit de l'expérimentation, soit de simulation de codes de champ. Le générateur automatique « O-Zone » est ensuite exposé. L'outil d'analyse permet d'interpréter les conditions aux limites et de détecter les écoulements particuliers engendrés par ces conditions en se basant sur des règles préalablement établies et des hypothèses qui seront vérifiées après le calcul. Le modèle analytique le plus adapté pour représenter l'écoulement présent est ensuite choisi dans la base de données. Après la phase d'analyse et de choix des modèles à implémenter, un fichier est obtenu contenant les caractéristiques géométriques et physiques des modèles. À partir de ces informations sera construit le modèle zonal qui associera à ces zones des modèles élémentaires.
Savez-vous ce qui assure la qualité de l'air et le confort intérieur dans les bâtiments ? C'est le réseau aéraulique, un système essentiel qui permet la circulation de l'air, la ventilation et la climatisation. Mais connaissez-vous réellement son fonctionnement et les moyens de l'optimiser ? Dans cet article, plongeons ensemble dans le monde du réseau aéraulique pour en comprendre tous les aspects importants.

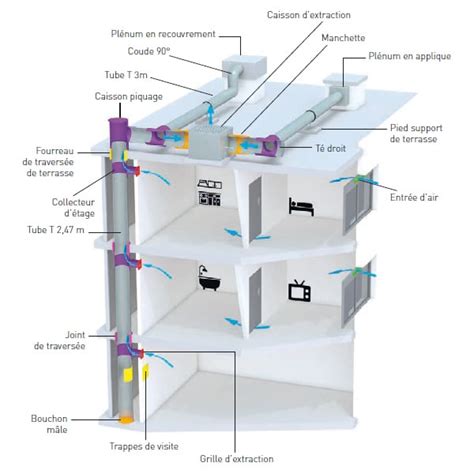

Le réseau aéraulique est un ensemble de conduits, de ventilateurs et d'autres composants qui permettent la circulation de l'air à travers un bâtiment. Concernant la ventilation, le réseau aéraulique permet l'apport d'air frais et l'évacuation de l'air vicié. Dans le cas de la climatisation, il permet de distribuer l'air conditionné dans les différentes pièces du bâtiment. La circulation de l'air est d'une importance capitale pour assurer un environnement intérieur sain. Un bon réseau aéraulique permet une filtration efficace de l'air pour éliminer les polluants et les particules fines.
Dans les prochaines sections de cet article, nous passerons en revue les différents éléments d'un réseau aéraulique, leur fonctionnement et leur importance.
Les gaines de ventilation sont des éléments essentiels d'un réseau aéraulique. Elles permettent la distribution de l'air dans les locaux, renouvelant l'air vicié et protégeant ainsi les pièces des moisissures. Les gaines de ventilation jouent un rôle crucial dans la distribution homogène de l'air, améliorant le niveau d'étanchéité.
Les ventilateurs sont le cœur du mouvement de l'air dans un réseau aéraulique. Ils fournissent l'énergie nécessaire à l'air pour se déplacer à travers les conduits et génèrent la pression et le débit d'air nécessaires pour équilibrer le système.
La régulation et le réglage du débit d'air dans un réseau aéraulique se font grâce aux registres et diaphragmes. Ces éléments permettent de modifier la perte de charge du circuit afin d'équilibrer les débits réels en tenant compte des prévisions. Les registres servent également à l'isolement d'un ou entre plusieurs conduits.
Les clapets sont des éléments importants pour assurer la sécurité et la fonctionnalité d'un réseau aéraulique. Ils permettent la fermeture quasi parfaite d'un conduit et sont actionnés automatiquement ou mécaniquement pour empêcher le reflux de l'air ou la propagation des fumées en cas d'incendie. Les clapets coupe-feu sont spécialement conçus pour bloquer la distribution des fumées et garantir la sécurité des bâtiments.
Les bouches de diffusion jouent un rôle essentiel dans le confort des occupants d'un bâtiment. Elles conditionnent la distribution de l'air dans les locaux et doivent être choisies en fonction du débit d'air, de la production acoustique, de la vitesse résiduelle et de la portée. Elles contribuent également à l'atténuation du niveau sonore et à la qualité de l'air intérieur.
L'échangeur thermique est un élément clé dans un réseau aéraulique, particulièrement dans les systèmes de climatisation. Il permet de récupérer la chaleur de l'air extrait et de réduire la consommation énergétique en fournissant de l'air frais filtré. Il contribue à l'efficacité énergétique du système et améliore le confort des occupants.
Dans cette section, nous allons examiner en détail le fonctionnement d'un réseau aéraulique dans un bâtiment. Nous aborderons différents aspects tels que la circulation de l'air, la qualité de l'air intérieur, le confort thermique et l'équilibrage du système.
La circulation de l'air est l'une des fonctions principales d'un réseau aéraulique. Le système assure la distribution de l'air frais dans tout le bâtiment, permettant ainsi le renouvellement constant de l'air vicié.
La qualité de l'air intérieur est un aspect clé du fonctionnement du réseau aéraulique. Le système doit être conçu de manière à filtrer efficacement l'air entrant, en éliminant les particules et les allergènes.
Le confort thermique est également un élément important dans le fonctionnement du réseau aéraulique. Le système doit être en mesure de maintenir une température agréable dans tout le bâtiment, en évitant les écarts de chaleur trop importants.
Le fonctionnement correct du réseau aéraulique est essentiel pour assurer un environnement intérieur sain et confortable.
Dans cette section, nous aborderons les principes de base de la conception aéraulique d'un réseau aéraulique, en mettant l'accent sur l'importance de la ventilation, de la climatisation et du désenfumage dans un bâtiment.
La conception aéraulique d'un réseau aéraulique implique plusieurs aspects essentiels pour assurer un fonctionnement efficace du système. Le dimensionnement des conduits est crucial pour garantir une distribution homogène de l'air dans tout le bâtiment. Il est nécessaire de prendre en compte les caractéristiques spécifiques du bâtiment, tels que sa taille, sa fonction et la charge thermique, pour déterminer la taille appropriée des conduits.
L'optimisation des flux d'air vise à garantir une circulation adéquate de l'air à travers le réseau aéraulique. Cela comprend la disposition des conduits, la sélection d'équipements de ventilation appropriés et la prise en compte des contraintes thermiques, acoustiques et de qualité de l'air.
La régulation du débit d'air est essentielle pour maintenir les performances du réseau aéraulique dans des conditions optimales. Les registres de réglage et les vannes de régulation sont utilisés pour ajuster le débit d'air en fonction des besoins spécifiques du bâtiment.
L'étude de flux d'air est une étape cruciale dans la conception d'un réseau aéraulique. Une étude de flux d'air permet d'identifier les zones à problèmes, telles que les zones mortes, les turbulences, les variations de pression et les pertes de charge excessives. Différentes méthodes et outils peuvent être utilisés pour réaliser une étude de flux d'air, tels que la modélisation informatique, les simulations numériques et les mesures sur site.
Le dimensionnement et les calculs sont des étapes clés dans la conception d'un réseau aéraulique. Ils permettent d'assurer un bon fonctionnement du système en garantissant un débit d'air adéquat et une perte de charge maîtrisée.
Le débit d'air est un paramètre essentiel à prendre en compte lors du dimensionnement d'un réseau aéraulique. Il détermine la quantité d'air nécessaire pour assurer une bonne ventilation et climatisation des espaces.

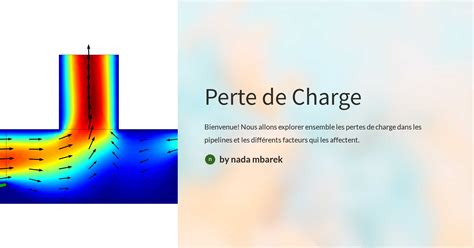

La perte de charge correspond à la diminution de pression de l'air qui se produit lorsqu'il circule à travers les conduits du réseau aéraulique. Il est important de la quantifier afin de dimensionner correctement les conduits, les ventilateurs et les autres composants du système.
La régulation joue un rôle crucial dans le bon fonctionnement d'un réseau aéraulique. Elle permet de contrôler le débit d'air et de maintenir la pression nécessaire pour assurer une distribution homogène de l'air dans l'ensemble du système.
Pour faciliter le dimensionnement et les calculs, il existe des outils spécifiques tels que les logiciels de simulation aéraulique. Ces outils permettent de prendre en compte les paramètres essentiels et d'optimiser le dimensionnement du réseau aéraulique.
La maintenance et l'entretien réguliers d'un réseau aéraulique sont essentiels pour assurer sa performance optimale, la qualité de l'air intérieur et la durabilité du système.
Le nettoyage et la désinfection réguliers des systèmes de ventilation sont des étapes essentielles pour maintenir la propreté des conduits et des composants du réseau aéraulique. Pour garantir un nettoyage efficace, il est recommandé de faire appel à des professionnels qui disposent des compétences et des équipements appropriés.
L'audit et l'inspection régulière d'un réseau aéraulique jouent un rôle clé dans la prévention des problèmes potentiels et la détection précoce des anomalies. Pour assurer une inspection régulière, il est conseillé de mettre en place un calendrier d'entretien préventif.
La régulation et l'ajustement de la pression et du débit d'air sont des éléments essentiels pour garantir une circulation d'air adéquate, maintenir la qualité de l'air et assurer le confort des occupants.
Pour évaluer la qualité de l'air d'un réseau aéraulique, il est essentiel d'utiliser des outils de mesure appropriés. Les sondes et les capteurs sont des instruments de mesure couramment utilisés pour évaluer les paramètres de qualité de l'air tels que la teneur en CO2, les particules fines, l'humidité et la température.
L'équilibrage du réseau aéraulique est fondamental pour assurer une distribution homogène de l'air dans les différents espaces d'un bâtiment. Pour atteindre un équilibrage parfait, plusieurs solutions sont disponibles. Les registres de réglage permettent de contrôler et d'ajuster le débit d'air dans les conduits, assurant ainsi une répartition équilibrée dans chaque zone. Les méthodes de mesure et d'ajustement du débit d'air, comme l'utilisation de capteurs de débit, permettent de garantir un équilibre optimal en mesurant et en ajustant précisément les flux d'air.
En résumé, la régulation et l'ajustement de la pression et du débit d'air, ainsi que l'utilisation d'outils de mesure de la qualité de l'air et de solutions pour un équilibrage parfait du réseau aéraulique, sont des éléments essentiels pour garantir un système de ventilation efficace et une qualité de l'air optimale dans les bâtiments.
Dans cet article, nous avons exploré l'importance d'un réseau aéraulique bien conçu, optimisé et entretenu pour assurer une bonne qualité de l'air et un confort intérieur optimal. Il est essentiel de prendre des mesures pour optimiser votre système de réseau aéraulique afin d'améliorer la qualité de l'air dans vos bâtiments. En prenant soin de votre réseau aéraulique et en veillant à son bon fonctionnement, vous pouvez créer un environnement intérieur sain, confortable et éco-énergétique.
Qu'est-ce qu'un réseau aéraulique ?Un réseau aéraulique est un système essentiel pour la qualité de l'air et le confort intérieur dans les bâtiments. Il assure la circulation de l'air, la ventilation, la climatisation et le désenfumage.
Quels sont les éléments d'un réseau aéraulique ?Les éléments d'un réseau aéraulique comprennent les gaines de ventilation, les ventilateurs, les registres et diaphragmes de régulation, les clapets, les bouches de diffusion et les échangeurs thermiques.
Quel est le rôle des gaines de ventilation dans un réseau aéraulique ?Les gaines de ventilation permettent la distribution de l'air dans les locaux, renouvellent l'air vicié et protègent les pièces des moisissures. Elles contribuent à la distribution homogène de l'air et à la réduction des déperditions thermiques.
Quel est le rôle des ventilateurs dans un réseau aéraulique ?Les ventilateurs sont le cœur du mouvement de l'air. Ils génèrent la pression et le débit d'air nécessaires pour équilibrer le système et assurer une circulation adéquate de l'air.
Comment se fait la régulation et le réglage dans un réseau aéraulique ?La régulation et le réglage se font grâce aux registres et diaphragmes. Ils permettent de modifier la perte de charge du circuit pour équilibrer les débits réels. Ils sont essentiels pour maintenir les débits d'air nécessaires et éviter les problèmes de régulation.
Quel est le rôle des clapets dans un réseau aéraulique ?Les clapets assurent la sécurité et la fonctionnalité du réseau aéraulique. Ils empêchent le reflux de l'air et la propagation des fumées en cas d'incendie. Les clapets coupe-feu sont spécialement conçus pour bloquer la distribution des fumées et garantir la sécurité des bâtiments.
Quel est le rôle des bouches de diffusion dans un réseau aéraulique ?Les bouches de diffusion conditionnent la distribution de l'air dans les locaux. Elles doivent être choisies en fonction du débit d'air, de la production acoustique, de la vitesse résiduelle et de la portée. Elles contribuent également à l'atténuation du niveau sonore et à la qualité de l'air intérieur.
Quel est le rôle de l'échangeur thermique dans un réseau aéraulique ?L'échangeur thermique permet de récupérer la chaleur de l'air extrait et de réduire la consommation énergétique en fournissant de l'air frais filtré. Il contribue à l'efficacité énergétique du système et améliore le confort des occupants.
Comment fonctionne un réseau aéraulique dans un bâtiment ?Un réseau aéraulique assure la circulation de l'air, la filtration, le contrôle de la température et le maintien du confort des occupants. Il joue un rôle essentiel dans la qualité de l'air intérieur et l'équilibrage du système.
Comment concevoir un réseau aéraulique adapté ?La conception d'un réseau aéraulique adapté implique le dimensionnement des conduits, l'optimisation de la circulation de l'air et la régulation du débit d'air. L'étude de flux d'air est également importante pour optimiser les performances du système.
Quel est l'importance du dimensionnement dans un réseau aéraulique ?Le dimensionnement permet de calculer les débits d'air et les pertes de charge du système. Il est essentiel pour assurer un bon fonctionnement du réseau aéraulique et maintenir les performances.
Comment entretenir un réseau aéraulique ?L'entretien régulier d'un réseau aéraulique comprend le nettoyage et la désinfection des systèmes, ainsi que l'audit et l'inspection régulière pour la prévention des problèmes et la détection précoce des anomalies.
Comment réguler la pression et le débit d'air dans un réseau aéraulique ?La régulation de la pression et du débit d'air se fait à l'aide d'outils de mesure tels que les sondes. Un équilibrage parfait du réseau aéraulique est essentiel pour assurer une distribution homogène de l'air.
Afin d'anticiper les non-conformités, les zones mortes, la contamination particulaire et la contamination microbiologique, le recours à la simulation (CFD) constitue bien souvent un axe important pour minimiser les non-conformités. En effet, la modélisation 3D permet d'estimer avec précision les pertes de charge de n'importe quel système hydraulique et aéraulique, aussi complexe soit-il. Elle permet aussi d'obtenir l'allure de l'écoulement afin de repérer les zones pénalisantes.
Avec des années d'expérience et des simulations ultraperformantes, Q.2.E.S.B ingénierie conçoit et fabrique des solutions de chauffage, ventilation et climatisation (CVAC) adaptées à votre salle blanche, en fonction de vos besoins et de votre budget. Le système CVAC est le cœur de votre salle blanche et sa conception ne doit pas être prise à la légère.
