La fraise est un outil fondamental dans l'usinage, permettant de façonner une variété de matériaux tels que le métal, le bois et d'autres substances. Parmi les nombreuses configurations disponibles, la fraise monobloc se distingue par sa conception intégrale et ses performances optimisées pour des applications spécifiques. Comprendre ses caractéristiques techniques est crucial pour sélectionner l'outil adéquat et garantir une efficacité maximale dans les processus de fabrication.
Une fraise monobloc est fabriquée à partir d'un unique bloc de matériau, ce qui lui confère une grande rigidité et une précision dimensionnelle accrue par rapport aux outils assemblés. Cette conception intégrale élimine les points de faiblesse potentiels liés aux jonctions et assure une transmission de puissance homogène à travers l'outil.

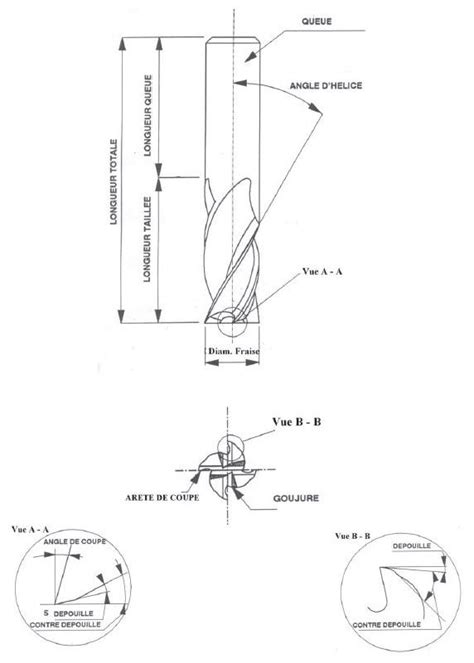

La géométrie de la fraise, et plus particulièrement l'angle de sa denture, joue un rôle déterminant dans le processus de coupe. Cet angle, compris entre l'axe longitudinal de la fraise et l'inclinaison de la dent, constitue la partie coupante de la fraise. Il influe directement sur la manière dont le copeau se forme sur la face de coupe. Un angle plus grand tend à réduire l'effort de coupe, ce qui est particulièrement avantageux lors de l'usinage de matériaux résistants ou lorsque l'on cherche à minimiser la contrainte sur la machine-outil.
Les fraises sont généralement classées selon leur sens de rotation. Les fraises dites "en coupe à droite" tournent dans le sens horaire lorsqu'on les observe depuis la broche de la machine. Cette configuration représente environ 95% des cas d'utilisation, offrant une compatibilité étendue avec la majorité des équipements d'usinage.
Le domaine des fraises monoblocs est vaste, englobant des outils conçus pour des tâches spécifiques et des matériaux variés.
Comparée à une fraise à deux tailles standard, la fraise d'ébauche, souvent monobloc, permet un enlèvement de matière plus important avec un effort moindre. Cela la rend idéale pour les premières passes d'usinage où la suppression rapide de matière est prioritaire.
Pour des applications nécessitant une grande précision géométrique, comme l'usinage d'empreintes à un angle précis, la fraise isocèle est une option à considérer. Il s'agit d'une fraise à deux tailles utilisée pour usiner des formes spécifiques, par exemple, un "vé". Il est important de noter que pour un "vé" de précision, l'usinage en bout avec une fraise à deux tailles est fortement conseillé en raison des qualités géométriques requises.
Le développement de nouveaux matériaux a conduit à la conception de fraises monoblocs spécialisées. Les fraises universelles à quatre cannelures, par exemple, peuvent être dotées d'une coupe centrale, permettant des opérations de fraisage plus complexes. Ces outils peuvent souvent être personnalisés pour répondre à des besoins spécifiques du client.
Les fraises monoblocs en carbure solide sont particulièrement adaptées au fraisage des aciers trempés. Un exemple notable est la fraise GSH, optimisée pour une haute rigidité et une excellente évacuation des copeaux, caractéristiques essentielles pour travailler des matériaux durs.
Certaines fraises sont conçues pour des applications de finition miroir, comme le fraisage de face d'alliages d'aluminium et de métaux légers. Ces outils, souvent disponibles en versions à une ou trois lames pour le lamage, offrent une surface d'une qualité exceptionnelle.
Pour l'usinage de matériaux comme le graphite, les plastiques renforcés par des charges abrasives (tels que le CFRP et le GFR), ou encore les alliages d'aluminium, des fraises spécifiques, parfois traitées avec des revêtements avancés comme le groupe (Al, Cr)N, garantissent une résistance à l'usure nettement supérieure. Ces revêtements améliorent la durabilité de l'outil et la qualité de la finition.
Les fraises à fileter, telles que les fraises WhizThrill, sont des outils de précision conçus pour réaliser des filets fins sur de petits composants. Leur conception monobloc assure la stabilité et la répétabilité nécessaires à cette tâche délicate.
Face aux défis posés par l'usinage de matériaux à paroi mince, des solutions innovantes ont été développées. Les vibrations, engendrées par le contact outil-métal, peuvent causer des défauts de surface et une usure prématurée de l'outil due aux chocs répétés. Outre la régulation de la vitesse de broche, l'utilisation d'un outil à pas variable est une solution efficace. Ces outils modifient l'espacement des dents pour perturber les fréquences de vibration, améliorant ainsi la qualité de la surface et la durée de vie de l'outil.
La fraise Wave Mill, type WGX, intègre un brise-copeaux d'une conception unique. Ce dispositif réduit la résistance de coupe et améliore la qualité de la finition de surface par rapport aux outils conventionnels.
Les fraises à nez sphérique, dont la demande a augmenté de plus de 50%, sont essentielles pour créer des surfaces courbes et des formes tridimensionnelles complexes. Leur conception monobloc assure la précision requise pour ces géométries.
Il existe également des fraises spécialisées, comme les fraises pour racines, qui peuvent être utilisées avec ou sans système de réfrigération interne. Ces outils sont conçus pour des applications très spécifiques dans des domaines comme la chirurgie dentaire ou l'industrie.
L'un des avantages majeurs des fraises monoblocs, particulièrement celles en carbure, est leur capacité à supporter des vitesses de coupe élevées. L'incitation à augmenter ces vitesses, jusqu'à la limite de capacité de la machine, permet de libérer un potentiel de performance considérable dans de nombreuses applications, notamment dans l'usinage de l'aluminium.
Les fraises monoblocs peuvent être dotées de caractéristiques supplémentaires pour améliorer leur performance. Par exemple, un corps renforcé peut être utilisé pour les fraises à deux tailles destinées à l'usinage de matériaux coriaces, offrant ainsi une meilleure résistance et durabilité. Le concept breveté d'arrosage COOL+, intégré dans certaines conceptions, permet une productivité accrue en assurant un refroidissement et une lubrification optimaux de la zone de coupe.
Il est également à noter que certaines fraises monoblocs sont conçues pour minimiser ou éliminer le besoin d'opérations de finition manuelles. Des caractéristiques telles que des chanfreins précis sur les coins supérieurs et inférieurs (par exemple, d'environ 0,25 mm) permettent d'éviter l'ébavurage manuel des pièces, économisant ainsi du temps et des ressources.
La microfraise à fileter, une version miniature des fraises à fileter, est un autre exemple de la spécialisation des outils monoblocs, répondant à des besoins de très haute précision dans des applications miniaturisées.
L'évolution constante des technologies d'usinage et des matériaux pousse au développement continu de fraises monoblocs toujours plus performantes, fiables et adaptées aux défis de la fabrication moderne. La compréhension approfondie de leurs caractéristiques et de leurs applications permet d'optimiser les processus de production et d'atteindre les plus hauts standards de qualité.
