La représentation graphique des phénomènes thermodynamiques est un outil indispensable pour la compréhension et l'analyse des cycles et des transformations. Cependant, la pertinence et la justesse de ces représentations dépendent intrinsèquement du choix des échelles utilisées pour construire les axes. Une échelle mal adaptée peut non seulement déformer l'aspect des courbes, mais aussi conduire à des interprétations erronées, voire à des conclusions fausses. Cet article explore l'importance fondamentale des échelles dans la construction de diagrammes thermodynamiques, en mettant en lumière les pièges potentiels et en proposant des pistes pour une visualisation fidèle de la réalité physique.
Avant d'aborder les complexités des diagrammes thermodynamiques, il est essentiel de rappeler les principes de base de la construction des échelles graphiques. Les deux types d'échelles les plus couramment rencontrés sont les échelles linéaires et les échelles logarithmiques.
Dans une échelle linéaire, la distance entre deux points sur l'axe est directement proportionnelle à la différence des valeurs qu'ils représentent. Si nous considérons deux points sur un axe des x, représentant les valeurs (x1) et (x2) ((x1 < x < x2)), et que la distance totale entre (x1) et (x2) est (D), alors la distance (d) entre (x_1) et un point (x) intermédiaire est donnée par la proportion :
(\frac{x - x1}{x2 - x_1} = \frac{d}{D})
En notant (A = x2 - x1) la différence entre les valeurs extrêmes, l'équation devient :
(\frac{x - x_1}{A} = \frac{d}{D})
D'où l'on tire la formule pour déterminer la position de (x) :
(x = x_1 + A \cdot \frac{d}{D})
Par exemple, si (x1 = 0), (x2 = 30), et (A = 30), alors pour une distance (d) valant la moitié de (D) ((d/D = 0.5)), la valeur (x) sera :
(x = 0 + 30 \cdot 0.5 = 15)
Ce principe de proportionnalité directe est intuitif et facile à appréhender. Il reflète une perception linéaire de la grandeur mesurée.

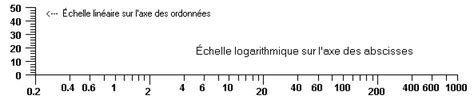

Les échelles logarithmiques fonctionnent sur un principe différent : la distance entre deux points est proportionnelle à la différence de leurs logarithmes. Si (x1) et (x2) sont deux valeurs sur un axe, avec (x2/x1 = F), et que la distance entre ces points est (D), alors la distance (d) à un point (x) intermédiaire est telle que :
(\frac{\log(x) - \log(x1)}{\log(x2) - \log(x_1)} = \frac{d}{D})
En utilisant les propriétés des logarithmes, cela se simplifie en :
(\frac{\log(x/x1)}{\log(x2/x_1)} = \frac{d}{D})
En posant (F = x2/x1), on obtient :
(\log(x/x_1) = \frac{d}{D} \log(F))
Ce qui peut être réécrit comme :
(x/x_1 = F^{d/D})
Et finalement :
(x = x_1 \cdot F^{d/D})
Par exemple, si (x1 = 10) et (x2 = 1000), alors (F = 1000/10 = 100). Pour une distance (d) valant la moitié de (D) ((d/D = 0.5)), la valeur (x) sera :
(x = 10 \cdot 100^{0.5} = 10 \cdot \sqrt{100} = 10 \cdot 10 = 100)
Les échelles logarithmiques sont particulièrement utiles pour représenter des données qui s'étendent sur plusieurs ordres de grandeur, ou pour visualiser des relations exponentielles comme des droites. Elles permettent de "compresser" les grandes valeurs et d'"étirer" les petites, rendant ainsi visibles des variations qui seraient autrement masquées.
Le choix entre une échelle linéaire et logarithmique a un impact profond sur l'apparence des courbes et sur leur interprétation.

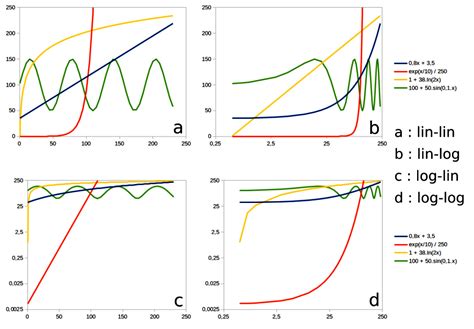

Considérons quelques exemples de fonctions courantes et leur représentation dans différents systèmes de coordonnées :
Fonction affine ((y = ax + b)) : Dans un repère linéaire-linéaire (lin-lin), elle apparaît comme une droite. Dans un repère linéaire-logarithmique (lin-log), elle prend la forme d'une courbe dont la pente diminue à mesure que (x) augmente. Dans un repère log-log, elle se transforme également en une courbe, mais sa détection devient moins immédiate qu'en lin-lin.
Fonction exponentielle ((y = a \cdot e^{bx})) : Dans un repère lin-lin, elle est une courbe ascendante dont la pente s'accentue. En revanche, dans un repère linéaire-logarithmique (lin-log), elle devient une droite. C'est une transformation très utile pour identifier les comportements exponentiels. Dans un repère log-log, elle conserve une forme courbe.
Fonction puissance ((y = ax^b)) : Dans un repère lin-lin, elle est une courbe dont la forme dépend de la valeur de (b). Cependant, dans un repère log-log, elle se linéarise, devenant une droite dont la pente est égale à (b). C'est la méthode privilégiée pour identifier les lois de puissance.
Ces transformations illustrent comment le même phénomène physique peut présenter des aspects très différents selon le système de coordonnées choisi. Il est donc crucial de comprendre la nature de la relation que l'on cherche à représenter pour sélectionner le diagramme le plus approprié.
L'un des exemples les plus frappants de l'importance des échelles se trouve dans les diagrammes de phase, notamment celui de l'eau. Un diagramme de phase représente les différentes phases d'une substance (solide, liquide, gaz) en fonction de la température et de la pression, ainsi que les conditions sous lesquelles ces phases peuvent coexister (lignes de transition de phase).
Prenons l'exemple d'un diagramme de phase de l'eau où les points critiques et triples sont mal positionnés.
Axe des abscisses (Température) : Si l'échelle semble linéaire, avec des graduations allant de -100°C à +250°C, une analyse plus poussée révèle des incohérences. Par exemple, le point critique de l'eau se situe autour de 374°C. Sur un graphique où l'échelle des températures est correctement représentée, ce point doit être positionné en conséquence. Si, sur un diagramme prétendument linéaire, la position du point critique correspond à une température d'environ 320°C, cela indique une distorsion de l'échelle.
Axe des ordonnées (Pression) : Les incohérences sont souvent plus flagrantes sur l'axe des pressions. Considérons des points de pression connus : 1,013 bar (pression atmosphérique standard), 5 bar, 15 bar et 40 bar. Les différences absolues entre ces pressions sont de 4, 10 et 25 bar. Cependant, les distances entre ces points sur le graphique ne reflètent pas ces différences de manière proportionnelle si l'échelle est linéaire. Les proportions des distances entre les points peuvent être très éloignées des proportions des valeurs de pression.
Un test supplémentaire consiste à utiliser des points de pression "sûrs" pour vérifier la position d'autres valeurs. Par exemple, la pression à la température du point triple de l'eau est d'environ 0,006 bar. Le point critique se situe à environ 221 bar. Si l'on observe la distance entre ces deux points sur un diagramme et que l'on essaie de placer la pression atmosphérique standard (1,013 bar), on constate souvent qu'elle se retrouve non pas près du début de l'échelle, mais bien plus loin, presque à la moitié de la distance entre le point triple et le point critique. Cette observation suggère que l'axe des pressions n'est ni linéaire, ni logarithmique, ni même une combinaison simple de celles-ci.
L'origine de ces diagrammes erronés peut souvent être retracée à une mauvaise manipulation des échelles lors de leur création.
Il est donc impératif de toujours vérifier la cohérence des échelles utilisées dans un diagramme, surtout lorsqu'il s'agit de données scientifiques sensibles comme les diagrammes de phase.

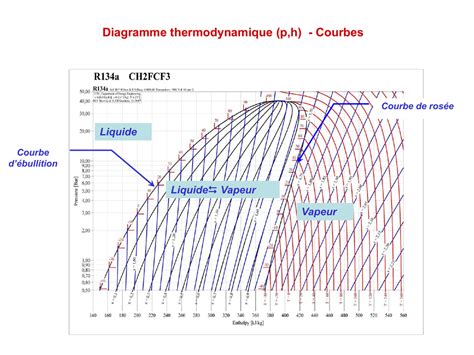

L'importance du choix des échelles est particulièrement évidente lorsqu'il s'agit de visualiser des cycles thermodynamiques complexes dans des diagrammes spécifiques, comme le diagramme enthalpie-logarithme de pression (h, ln(P)).
Le diagramme (h, ln(P)) est largement utilisé pour l'analyse des cycles de machines thermiques, telles que les centrales à vapeur, les turbines à gaz et les machines de réfrigération. Dans ce diagramme :
Dans ce repère, les processus thermodynamiques prennent des formes caractéristiques :

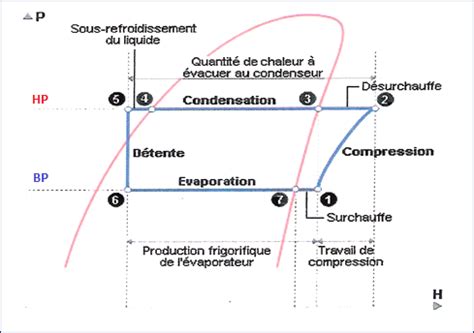

Analysons le cycle d'une centrale à vapeur dans un diagramme (h, ln(P)) :
Dans ce diagramme, les échanges de chaleur et de travail sont facilement visualisables, offrant une compréhension intuitive du fonctionnement de la centrale. Les enthalpies des différents points peuvent être lues directement sur l'axe des abscisses, permettant de calculer les énergies mises en jeu.

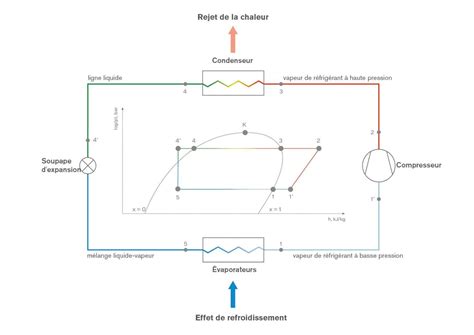

Le cycle d'une machine de réfrigération, utilisant par exemple du R134a, suit une logique similaire dans le diagramme (h, ln(P)) :
L'analyse de ce cycle dans le diagramme (h, ln(P)) permet de calculer le coefficient de performance (COP) de la machine, un indicateur clé de son efficacité.
La construction de diagrammes thermodynamiques précis et informatifs repose sur une compréhension approfondie des principes sous-jacents et sur une vigilance constante quant au choix des échelles.
Il est crucial de ne jamais considérer un diagramme comme intrinsèquement correct. Une démarche rigoureuse implique :

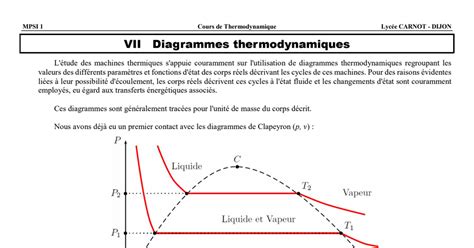

Le choix du diagramme thermodynamique approprié dépend de l'application visée :
Au-delà de la simple représentation graphique, le choix des échelles influence la perception de la "distance" entre les états thermodynamiques. Une échelle linéaire peut donner l'impression que deux états sont "proches" en valeur numérique, alors qu'en réalité, leur proximité en termes d'énergie ou d'entropie pourrait être très différente si une échelle logarithmique était appliquée. La distance sur un graphique est une métaphore de la différence physique entre les états. Un diagramme bien construit permet de visualiser non seulement les relations entre les variables, mais aussi l'ampleur des changements thermodynamiques.
En conclusion, la création et l'interprétation de courbes thermodynamiques exigent une attention méticuleuse au choix et à l'application des échelles. Une compréhension claire des principes de linéarité et de logaritmicité, couplée à une vérification rigoureuse, permet d'éviter les pièges des représentations erronées et d'accéder à une visualisation fidèle et pertinente des phénomènes thermodynamiques.
