L'intégration d'une pompe à chaleur (PAC) air/eau en relève de chaudière, comme le modèle Aquaciat de CIAT, représente une solution de chauffage moderne et efficace, particulièrement adaptée aux installations existantes, notamment celles équipées de chaudières fioul. Ce système hybride vise à maximiser les économies d'énergie en exploitant au mieux les avantages de chaque technologie, tout en assurant un confort thermique optimal. Le principe de la relève de chaudière consiste à utiliser la pompe à chaleur comme source de chauffage principale lorsque les conditions extérieures sont favorables, et à faire appel à la chaudière d'appoint uniquement lorsque les besoins de chauffage dépassent les capacités de la PAC.
La pompe à chaleur, par nature, est plus performante lorsque les températures extérieures sont clémentes. Elle extrait les calories de l'air extérieur pour chauffer l'eau du circuit de chauffage. La chaudière, quant à elle, est capable de produire de l'eau à des températures plus élevées, ce qui la rend indispensable lors des périodes de grand froid ou lorsque le système de diffusion de chaleur requiert des températures d'eau importantes.
Dans un système en relève de chaudière, la pompe à chaleur assure seule les besoins de chauffage jusqu'à une température extérieure déterminée par le point de bivalence. Ce point, aussi appelé point d'équilibre, est généralement situé entre -5°C et 5°C. En dessous de cette température, la pompe à chaleur seule ne suffit plus à maintenir la température de consigne souhaitée dans l'habitation. C'est à ce moment précis que la chaudière prend le relais, soit en fonctionnant seule, soit en travaillant de concert avec la pompe à chaleur pour satisfaire les besoins thermiques. Le fonctionnement simultané permet de bénéficier de la puissance de la chaudière tout en continuant à exploiter l'énergie gratuite de l'air via la PAC.
L'objectif principal de cette configuration est d'optimiser le chauffage et de réaliser des économies d'énergie. Ainsi, dès lors que le rendement de la PAC est intéressant, c'est-à-dire pendant environ 80 % du temps, c'est elle qui fonctionne en priorité. L'utilisation majoritaire de la PAC permet de réduire significativement la facture énergétique, la chaudière ne venant qu'en appoint lors des périodes où il fait très froid. La PAC en relève de chaudière est une alternative intéressante pour les foyers désirant investir dans un équipement fonctionnant à l'énergie renouvelable.
Pour garantir l'efficacité et la longévité du système, la régulation joue un rôle crucial. La régulation par loi d'eau, également connue sous le nom de courbe de chauffe, permet d'ajuster la température de départ ou de retour de l'eau de chauffage en fonction de la température extérieure. Ce type de régulation est idéal car la température de l'eau envoyée vers les différents émetteurs (radiateurs, plancher chauffant) s'ajuste automatiquement en fonction de la demande de chauffage réelle, optimisant ainsi le confort et la consommation d'énergie.
Les régulations les plus avancées offrent la possibilité de raccorder une sonde d'ambiance. Cette sonde mesure la température réelle à l'intérieur des pièces et permet d'affiner davantage le réglage de la température de l'eau du circuit de chauffage, garantissant ainsi une température intérieure stable et homogène.

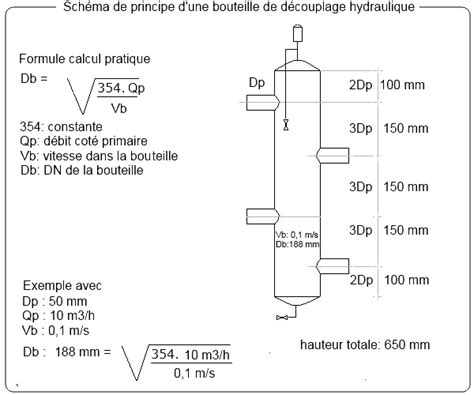

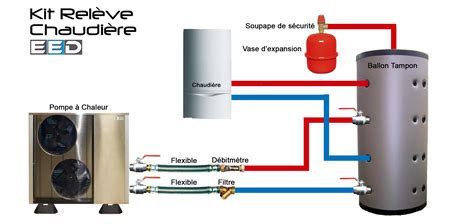

Un autre élément essentiel au bon fonctionnement d'une pompe à chaleur air/eau, et particulièrement dans une configuration en relève de chaudière, est le volume d'eau minimal dans le circuit. Ce volume, souvent assuré par une bouteille de découplage ou un ballon tampon, est indispensable pour éviter une usure prématurée du compresseur de la PAC. Sans ce volume tampon, la pompe à chaleur risquerait de fonctionner en cycles courts et répétés, ce qui sollicite excessivement le compresseur et réduit sa durée de vie. Le volume tampon, idéalement doté de quatre piquages, permet le raccordement de la pompe à chaleur et de la chaudière sur une même réserve tampon. L'avantage de ce montage est de maintenir un débit constant, nécessaire au bon fonctionnement de la pompe à chaleur, tout en permettant des écarts de température plus importants sur les émetteurs. Ce montage est particulièrement conseillé lorsque le réseau de chauffage est constitué de plusieurs émetteurs fonctionnant à des températures différentes, comme c'est souvent le cas avec un plancher chauffant et des radiateurs conventionnels.
Ce découplage hydraulique est nécessaire pour assurer un régime d'eau conforme aux exigences de la pompe à chaleur, avec une différence de température de 5 à 7°C entre l'entrée et la sortie de la PAC, tout en permettant aux émetteurs de fonctionner avec des écarts plus importants. Il est important de noter que le calcul d'une bouteille de découplage n'est pas anodin et répond à des exigences bien précises pour garantir l'efficacité du système.
L'analyse d'une situation concrète permet de mieux appréhender les défis et les solutions dans la mise en œuvre d'un système de relève de chaudière. Dans un cas précis, une pompe à chaleur air/eau CIAT est installée en relève d'une chaudière fioul PERGE OptithermeB, alimentant un chauffage au sol de 120 m² avec un ballon mélangeur de 80 litres. Cependant, depuis l'installation, des difficultés sont rencontrées, notamment lors des 21 jours EJP (Effacement des Jours de Pointe) ou lorsque la température extérieure est trop basse, la température intérieure n'atteignant pas les 20°C.
L'examen de l'installation révèle plusieurs points d'attention. Le ballon mélangeur semble être un ballon à stratification, où l'eau chaude de la chaudière ou de la PAC prend place en haut et descend progressivement. Les arrivées et départs des circuits sont visibles, avec un circulateur sur chaque circuit, y compris celui du plancher chauffant qui fonctionne constamment.
Un point d'interrogation concerne l'absence d'aquastat de sécurité sur le départ du plancher chauffant. Cet aquastat est pourtant crucial, surtout avec un plancher chauffant, pour éviter tout risque de surchauffe de la dalle en cas de défaillance du thermostat de la chaudière. Il permettrait de couper le circulateur du plancher chauffant en cas de dépassement d'une température de sécurité. De même, le retour de la chaudière est un élément à surveiller : si l'eau de retour du chauffage est trop froide, la chaudière peut condenser, ce qui n'est pas idéal, surtout si elle n'est pas conçue pour cela. Le retour du plancher chauffant, étant généralement le plus froid, est moins problématique de ce point de vue.
La présence ou l'absence d'une vanne trois voies (V3V) et sa gestion en mode relève sont également des sujets de discussion. Traditionnellement, une V3V est utilisée avec les chaudières conventionnelles pour mélanger l'eau de retour et l'eau de départ afin de protéger la chaudière des retours froids et d'éviter la condensation. Cependant, dans le cas d'une PAC, une V3V peut entraîner des pertes de rendement importantes. Les chaudières gaz à condensation modernes, tout comme les PAC, n'ont pas nécessairement besoin d'une V3V externe car le mélange peut se faire en interne. Il est important de ne pas être prisonnier des anciennes références qui associent systématiquement régulation et vanne trois voies.
Dans le cas présent, la chaudière PERGE Optitherme B, étant une chaudière basse température, était initialement raccordée directement au plancher chauffant sans V3V, et régulée par un simple thermostat d'ambiance qui démarrait ou arrêtait le circulateur. Lorsque la chaudière fioul prend le relais, le départ de l'eau est très chaud, mais le départ vers le plancher chauffant est significativement moins chaud. Cela peut indiquer un problème de débit insuffisant sur le circuit chaudière. Il est recommandé de vérifier si le circulateur de la chaudière fonctionne correctement et s'il est réglé sur la bonne vitesse. Une augmentation de la vitesse pourrait améliorer le débit et donc la température de départ vers le plancher chauffant.
Le test consistant à enclencher la chaudière en mode manuel, avec une consigne de température raisonnable (40-45°C), tout en coupant la PAC, permet de vérifier si le débit est suffisant. En touchant la bouteille de mélange, on ne devrait pas observer une différence trop importante entre l'arrivée de la chaudière et le départ plancher chauffant après quelques minutes.
Un autre aspect crucial est le débit entre le primaire (circuit chaudière/PAC) et le secondaire (circuit de distribution vers les émetteurs). Idéalement, lorsque l'on sépare ces deux réseaux (ce que fait la bouteille de découplage), il faut s'assurer d'avoir au moins 5% de débit en trop sur le primaire pour éviter les phénomènes de mélange indésirables. La régulation de la PAC est généralement pilotée par la pompe à chaleur elle-même, ainsi que le circulateur de la chaudière fioul. Cependant, la chaudière fioul est régulée par son propre thermostat interne. Il est théoriquement recommandé de ne pas toucher à ce thermostat interne lorsque la PAC est en relève, afin de laisser la régulation globale de la PAC gérer les priorités.
Une analyse plus approfondie des paramètres de configuration est nécessaire. Il faut s'assurer que les réglages du système sont optimaux. Par exemple, sur la configuration mentionnée, le réglage "6" devrait être sur "3" (PAC ou chaudière). Il est également conseillé de vérifier la présence d'une sonde de sécurité pour plancher chauffant. Si elle n'est pas présente, il est fortement recommandé d'en installer une sur le départ, asservie à la pompe du plancher, pour protéger la dalle en cas de surchauffe.
La régulation par loi d'eau est un élément clé pour le confort et l'efficacité. Elle permet d'adapter la température de départ de l'eau en fonction de la température extérieure, ce qui réduit les cycles courts de la PAC et améliore sa performance saisonnière. La programmation de la production d'eau chaude sanitaire (ECS) pour les heures creuses peut également générer des économies supplémentaires.
Les pompes à chaleur air/eau CIAT, telles que les modèles AQUACIAT, sont conçues pour offrir une efficacité énergétique élevée, avec des COP (Coefficient de Performance) et SCOP (Seasonal Coefficient of Performance) intéressants, surtout en conditions A7/W35, idéales pour les planchers chauffants. Les modèles haute température, comme CALEO ITEV, sont particulièrement adaptés à la rénovation avec des radiateurs existants, pouvant atteindre des températures d'eau de 65-70°C, et sont souvent équipés de réfrigérants à faible impact environnemental comme le R290.
Le bon choix d'une pompe à chaleur, qu'elle soit monobloc (circuit frigorifique entièrement dans l'unité extérieure) ou split (avec un module hydraulique intérieur), doit être précédé d'une étude thermique simplifiée et d'une visite technique par un installateur qualifié RGE QualiPAC. Ce dernier dimensionnera la puissance nécessaire en fonction des déperditions du bâtiment, de la zone climatique et du type d'émetteurs. Une PAC sous-dimensionnée consommera plus et aura recours à l'appoint, tandis qu'une PAC surdimensionnée multipliera les cycles courts.
Pour assurer la longévité et le rendement optimal du système, une maintenance annuelle est fortement recommandée. Elle permet de vérifier les pressions, les vannes, les circulateurs, la sécurité électrique, de mettre à jour la régulation et de nettoyer les échangeurs. Un contrat de maintenance peut sécuriser la durée de vie de l'équipement et son rendement saisonnier.
Les retours clients sur les systèmes CIAT font état d'un confort stable et d'une facture maîtrisée après un réglage précis de la loi d'eau. L'installation d'une pompe à chaleur en relève de chaudière est une solution performante, mais elle requiert une expertise technique pour garantir son bon fonctionnement. Confier le dimensionnement et l'installation à un professionnel RGE, vérifier les aides financières disponibles (comme MaPrimeRénov' en 2025) et comparer les performances aux points de référence (A7/W35, A-7/W55) sont des étapes indispensables pour maximiser votre investissement.
En résumé, le système de relève de chaudière avec une pompe à chaleur Aquaciat, bien que complexe dans sa mise en œuvre, offre une voie prometteuse vers une meilleure efficacité énergétique et un confort thermique accru. Une compréhension approfondie des principes de fonctionnement, une régulation adaptée, un dimensionnement correct du volume tampon, et une installation professionnelle sont les clés d'une solution de chauffage performante et durable.
