L'envie de prolonger la saison de baignade sans voir sa facture d'énergie s'envoler est une préoccupation croissante pour de nombreux propriétaires de piscine. L'engouement pour les pompes à chaleur (PAC) pour piscine, et plus particulièrement les modèles Poolex, s'explique par leur capacité à offrir un confort thermique optimal tout en maîtrisant la consommation. Cependant, pour exploiter pleinement leur potentiel, il est crucial de comprendre leur fonctionnement et, surtout, l'importance de leur asservissement à la filtration.
Comprendre le Fonctionnement de Base d'une Pompe à Chaleur Poolex
Une pompe à chaleur pour piscine, comme les modèles Poolex, fonctionne sur un principe simple mais ingénieux : elle capte les calories présentes dans l'air extérieur, même par temps frais, et les transfère à l'eau de la piscine. Ce processus est bien plus économe en énergie que les systèmes de chauffage traditionnels, car il ne s'agit pas de créer de la chaleur, mais de la déplacer. Le cycle de fonctionnement de base implique :
- L'évaporation : L'air chaud de l'extérieur passe sur un évaporateur contenant un fluide frigorigène. Ce fluide, à basse température, se vaporise en absorbant les calories de l'air.
- La compression : Le gaz frigorigène ainsi formé est ensuite comprimé par un compresseur. Cette compression augmente sa température et sa pression.
- La condensation : Le gaz chaud et sous pression circule ensuite dans un condenseur, qui est un échangeur de chaleur avec l'eau de la piscine. Le gaz cède alors ses calories à l'eau, la réchauffant, et se condense pour redevenir liquide.
- La détente : Le fluide frigorigène liquide passe ensuite par un détendeur, où sa pression et sa température chutent avant de retourner à l'évaporateur, bouclant ainsi le cycle.
Ce processus permet de restituer plusieurs unités d'énergie thermique pour chaque unité d'énergie électrique consommée, offrant ainsi un excellent coefficient de performance (COP).
L'Importance Cruciale de l'Asservissement à la Filtration
Le fonctionnement autonome d'une pompe à chaleur, sans lien avec la filtration de la piscine, peut entraîner des dysfonctionnements graves et une usure prématurée de l'équipement. L'asservissement consiste à synchroniser le fonctionnement de la PAC avec celui de la pompe de filtration. Plusieurs raisons justifient cette pratique :
Prévention des Risques pour la PAC
- Surchauffe et Protection Thermique : Si la PAC fonctionne sans circulation d'eau, le fluide frigorigène dans l'échangeur peut surchauffer. De nombreux modèles sont équipés d'une protection thermique qui stoppe l'appareil pour éviter des dommages irréversibles, voire la destruction du compresseur. Dans certains cas, un défaut du capteur de débit peut entraîner une alarme qui stoppe la PAC.
- Givre : Par temps froid, le givre peut se former sur l'échangeur extérieur de la PAC si l'air ne circule pas suffisamment ou si la température de l'eau est trop basse. Un cycle de dégivrage se met en route pour y remédier, mais une mauvaise synchronisation avec la filtration peut aggraver le problème.
- Usure prématurée : Les démarrages fréquents de la pompe, sollicités par une PAC qui ne serait pas correctement asservie, peuvent user prématurément les pièces mécaniques, le condensateur et les assemblages hydrauliques.
Optimisation de l'Efficacité Énergétique
L'asservissement garantit que la PAC ne fonctionne que lorsque l'eau circule réellement dans le système de filtration. Cela évite les cycles de chauffage inutiles et permet à la PAC de fonctionner dans des conditions optimales, en assurant une bonne diffusion de la chaleur dans le bassin.
Protection des Autres Équipements
Des équipements tels que les électrolyseurs, les régulateurs automatiques de pH ou les pompes doseuses ne doivent jamais fonctionner sans circulation d'eau. L'asservissement de la PAC à la filtration, et par extension de ces autres appareils, est donc essentiel pour leur bon fonctionnement et leur longévité.
Les Méthodes d'Asservissement : Bonnes et Mauvaises Habitudes
Il existe différentes manières d'asservir une pompe à chaleur à la filtration, certaines étant plus recommandées que d'autres.
Les Mauvaises Habitudes
- Le Branchement "à la Source" : Connecter directement la PAC sur l'alimentation générale sans passer par le système de gestion de la filtration est une erreur courante. Cela ne garantit en aucun cas la synchronisation.
- Le Branchement sur le Contacteur de Filtration : Bien que cela puisse sembler une solution, brancher la PAC directement sur le contacteur de la pompe de filtration peut entraîner des surcharges électriques ou des fonctionnements intempestifs si le câblage n'est pas correctement adapté à la puissance des deux appareils.
La Bonne Habitude : Installer un Départ Asservi
La méthode la plus fiable et recommandée consiste à installer un système de départ asservi dédié. Cela implique généralement :
- Installation d'un Disjoncteur et d'un Contacteur Dédiés : Un disjoncteur et un contacteur spécifiques sont installés pour la PAC.
- Asservissement du Contacteur à la Filtration : Le contacteur de la PAC est asservi au contacteur de la pompe de filtration. Concrètement, cela signifie que la PAC ne peut fonctionner que si la pompe de filtration est déjà en marche.
Cette installation garantit que la PAC ne démarrera que lorsque la filtration est active, protégeant ainsi l'appareil et optimisant son fonctionnement. Il est important de noter que les notices fournies avec les PAC peuvent parfois préconiser des raccordements électriques qui ne sont pas idéaux ou qui ne prennent pas en compte toutes les spécificités d'une installation.
Comprendre les Différents Types de Branchements Électriques
Les raccordements électriques pour l'asservissement peuvent varier en fonction du type d'appareil et de la configuration de l'installation.
Cas des Appareils à Alimentation Classique
Pour un appareil à alimentation classique, le raccordement se fait généralement en reliant la commande de la PAC au système de filtration. Si la PAC dispose de bornes spécifiques pour l'asservissement (souvent marquées P1 et P2, ou "commande filtration"), il faut s'assurer de la nature du contact : sec ou humide.
- Contact Sec : Il s'agit d'un simple interrupteur qui se ferme ou s'ouvre. Il est souvent utilisé pour commander un relais.
- Contact Humide : Il peut y avoir une tension sur le contact, ce qui nécessite une attention particulière lors du raccordement pour éviter les courts-circuits.

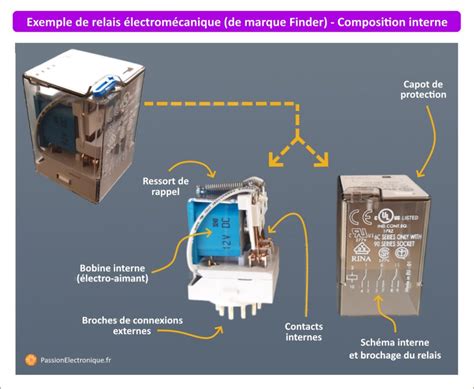

Dans la plupart des cas, il est recommandé d'utiliser un relais. La bobine du relais est connectée aux bornes d'asservissement de la PAC (par exemple, P1 et P2). Les contacts du relais sont ensuite utilisés pour commander la pompe de filtration, en parallèle avec le système de commande existant (horloge ou autre). Cela assure que la pompe fonctionne soit par sa commande habituelle, soit par la PAC, soit par les deux simultanément.
Cas des Appareils à Double Alimentation
Certains appareils peuvent avoir une double alimentation, par exemple, une alimentation classique et une alimentation via un système domotique. Dans ce cas, il faut s'assurer de la compatibilité des signaux et des tensions entre les différents systèmes.
Installation et Configuration : Points Clés
L'installation d'une pompe à chaleur Poolex, couplée à un système d'asservissement, demande une certaine rigueur.
Le Raccordement Hydraulique

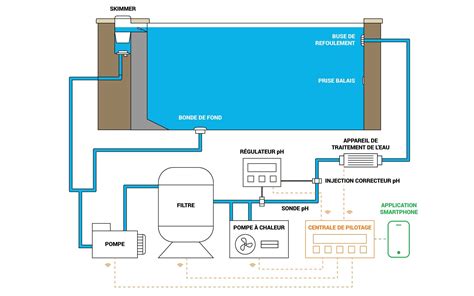

- Positionnement : La PAC doit impérativement être installée après le système de filtration et avant tout autre équipement de traitement de l'eau (électrolyseur, régulateur de pH).
- Kit By-Pass : L'utilisation d'un kit by-pass est fortement recommandée. Cet ensemble de vannes permet d'isoler la PAC pour l'entretien ou l'hivernage, mais aussi de réguler finement le débit d'eau qui la traverse.
L'Installation Électrique
- Protection : La PAC doit être raccordée via un interrupteur différentiel de 30 mA et un disjoncteur adapté à sa puissance.
- Câblage : Respecter la norme NF C 15-100 est essentiel. Il est conseillé de faire appel à un professionnel habilité (BR) pour toute intervention dans un coffret électrique.
Placement de la PAC
- Extérieur : La PAC doit être installée à l'extérieur, sur une dalle stable.
- Aération : Prévoir un espace suffisant autour de l'appareil (au moins 2,5 mètres devant la grille de ventilation, 50 cm sur les côtés) pour assurer une bonne circulation de l'air.
- Nuisances Sonores : Tenir compte de la réglementation concernant le bruit, en veillant à ce que le niveau sonore ne dépasse pas 5 décibels au-dessus du bruit ambiant.
Asservissement Intelligent et Domotique
L'évolution technologique a rendu l'asservissement de plus en plus intelligent, notamment avec l'intégration de systèmes domotiques.
Régulation Automatique et Économies d'Énergie
Les systèmes d'asservissement modernes, souvent basés sur des technologies "full inverter", ajustent la puissance de la PAC en temps réel en fonction de la température de l'eau et des consignes programmées. Cela permet de réaliser des économies d'énergie substantielles, allant jusqu'à 30% par rapport à une gestion manuelle, en évitant les surconsommations et les oublis.
Contrôle à Distance et Personnalisation
Grâce aux applications mobiles ou aux interfaces domotiques, il est possible de surveiller et de contrôler la température de la piscine à distance. Des modes spécifiques (vacances, absence, boost) permettent d'adapter le fonctionnement de la PAC aux besoins réels, optimisant ainsi le confort et les économies.
Comment installer une pompe à chaleur pour piscine ?
Choisir le Bon Système d'Asservissement
Le marché propose une variété de solutions d'asservissement, allant des kits universels aux modules domotiques dédiés.
Critères de Choix
- Simplicité d'installation et d'utilisation : Pour la plupart des foyers, un thermostat connecté ou un module proposé par le fabricant de la PAC peut suffire.
- Connectivité : Si une intégration domotique est souhaitée, il faut vérifier la compatibilité des systèmes.
- Fiabilité : La précision du capteur de température et la réactivité du relais sont des facteurs clés.
- Budget : Les prix varient considérablement en fonction de la complexité et des fonctionnalités du système.
Solutions Adaptées aux Différents Besoins
- Piscines de petite taille : Un thermostat mécanique avec capteur d'immersion peut être suffisant.
- Piscines de moyenne à grande taille : Un asservissement plus évolué, synchronisant la PAC avec les cycles de filtration, est préférable.
- Gestion avancée : Pour une surveillance de la consommation, un pilotage à distance ou des alertes, un module domotique dédié est la solution idéale.
Il est toujours conseillé de consulter un professionnel pour s'assurer de la compatibilité du système choisi et garantir une installation électrique sécurisée. L'asservissement d'une pompe à chaleur Poolex est un investissement judicieux pour un confort de baignade accru et une gestion énergétique optimisée.
