L'installation d'un interrupteur lumineux, souvent appelé interrupteur à voyant, peut sembler une tâche simple, mais elle implique une compréhension précise des circuits électriques pour garantir sécurité et fonctionnalité. Ces interrupteurs, plus qu'une simple commande d'allumage, offrent des fonctionnalités supplémentaires, comme la signalisation de l'état d'un éclairage ou la localisation aisée dans l'obscurité. Cet article explore en détail le processus de branchement d'un interrupteur lumineux, en abordant ses différentes utilités et les étapes nécessaires à son installation, tout en soulignant l'importance de la sécurité.
Avant de plonger dans le branchement, il est essentiel de distinguer les types d'interrupteurs lumineux et leurs applications. L'un des principaux rôles d'un interrupteur lumineux est de signaler la présence d'un interrupteur dans un endroit sombre. C'est particulièrement utile dans les cages d'escaliers où une lampe témoin installée sur l'interrupteur permet de le localiser facilement. Cet interrupteur déclenche le plus souvent un télérupteur ou une minuterie électrique, ajoutant une couche de fonctionnalité à la gestion de l'éclairage.
Une autre utilité majeure concerne la notification de l'état d'un point lumineux. Par exemple, un point lumineux extérieur peut être contrôlé par un interrupteur situé à l'intérieur du logement. Sans un indicateur, cet éclairage extérieur pourrait rester allumé sans que personne ne le sache depuis l'intérieur, entraînant une consommation d'énergie inutile. En installant une lampe témoin qui s'allume en même temps que le point lumineux extérieur, on peut détecter, depuis l'intérieur, que l'éclairage extérieur est resté allumé. Cette fonctionnalité est cruciale pour une gestion énergétique responsable.
Il est important de noter que pour éviter de dépendre d'un montage avec interrupteur et pour être certain que le point lumineux extérieur s'éteigne automatiquement, il est possible de s'orienter vers un montage électrique avec détecteur de mouvement. Cela représente une alternative moderne et automatisée à la gestion manuelle de l'éclairage extérieur.

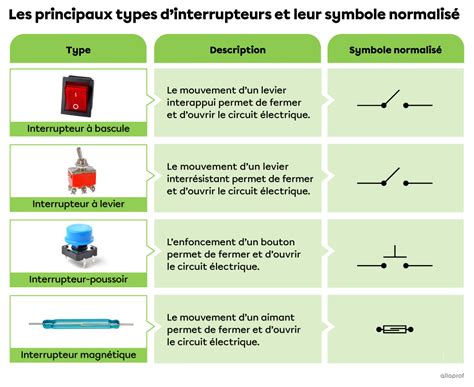

Les interrupteurs à voyant lumineux peuvent avoir plusieurs utilités, mais leur caractéristique principale réside dans leur capacité à fournir une information visuelle. Il existe deux formes principales : l'interrupteur à voyant témoin et l'interrupteur à voyant indicateur.
L'interrupteur à voyant témoin, comme son nom l'indique, témoigne de l'état de la source lumineuse. Ce voyant s'allume lorsque la lampe est éteinte et s'éteint lorsqu'elle est allumée. Il est particulièrement utile pour repérer l'interrupteur dans l'obscurité, comme mentionné précédemment pour les cages d'escaliers. Le voyant est allumé en permanence pour permettre de localiser l'interrupteur dans le noir, que l'éclairage soit éteint ou allumé.
À l'inverse, l'interrupteur à voyant indicateur, ou parfois appelé simplement interrupteur lumineux, témoigne de l'état de fonctionnement du circuit d'éclairage. Le voyant de cet interrupteur s'allume lorsque la lampe qu'il contrôle est allumée, et reste éteint lorsque la lampe est éteinte. C'est le cas typique pour signaler qu'un éclairage extérieur est activé.
Avant de procéder à toute intervention sur une installation électrique, la sécurité est primordiale. Il est impératif de couper l'alimentation électrique au disjoncteur général de l'habitation. Une fois le courant coupé, vérifiez l'absence de tension aux bornes de l'interrupteur à l'aide d'un testeur. Cette étape est non négociable pour éviter tout risque d'électrocution ou de dommage matériel.
Une fois la sécurité assurée, le démontage de l'ancien interrupteur peut commencer. La première action consiste à déclipser la plaque de finition de l'interrupteur. Pour cela, un petit tournevis plat peut être utilisé délicatement pour faire levier. Ensuite, dévissez les deux pattes de fixation qui maintiennent l'interrupteur dans la boîte d'encastrement. Une fois les vis retirées, sortez délicatement l'interrupteur de la boîte.
Avant de déconnecter les fils, il est crucial de repérer leur emplacement et leur fonction. Observez attentivement comment les fils électriques étaient branchés. Identifiez le fil de phase, qui est généralement relié à la borne marquée "L" sur l'ancien interrupteur, et le fil de retour lampe, qui est connecté à la borne marquée "1" ou un symbole similaire. Il est fortement recommandé de prendre une photo ou de noter le branchement existant pour faciliter la connexion du nouvel interrupteur. Déconnectez ensuite ou dévissez les fils des bornes de l'ancien interrupteur.
Le branchement d'un interrupteur lumineux varie légèrement selon les modèles et les marques, mais les principes fondamentaux restent les mêmes. Pour un modèle comme l'interrupteur lumineux Céliane, le processus est le suivant : connectez le fil de phase sur la borne "L" du nouvel interrupteur lumineux. Ensuite, connectez le fil de retour lampe sur la borne "1" de l'interrupteur.
Un avantage des interrupteurs lumineux modernes, comme ceux de la gamme Céliane, est que le voyant est souvent déjà intégré au mécanisme. Cela signifie qu'aucun câblage supplémentaire n'est requis pour le voyant lui-même, simplifiant l'installation.
Une fois les fils correctement connectés, montez le nouvel interrupteur lumineux dans sa boîte d'encastrement. Vissez-le à l'aide des vis fournies ou de celles de la boîte d'encastrement. Pour les modèles Céliane, clipsez ensuite la plaque ou le mécanisme de l'interrupteur lumineux sur son support.
Après avoir terminé l'installation physique de l'interrupteur, il est temps de vérifier son bon fonctionnement. Avant de remettre le courant, assurez-vous que tous les fils sont bien serrés dans leurs bornes et qu'aucun fil dénudé n'est en contact avec d'autres éléments conducteurs.
Une fois cette vérification effectuée, remettez le courant au disjoncteur général. Testez ensuite l'interrupteur. Vérifiez que lorsque vous actionnez l'interrupteur :
Si vous avez installé un interrupteur à voyant témoin, le voyant devrait rester allumé en permanence pour faciliter sa localisation dans l'obscurité, indépendamment de l'état de la lampe. Si vous avez installé un interrupteur à voyant indicateur, le voyant devrait s'allumer en même temps que la lampe contrôlée.
Il est essentiel de savoir que pour que l'installation d'un interrupteur à voyant lumineux puisse se faire, la présence du fil de neutre est nécessaire dans la boîte d'encastrement de l'ancien interrupteur. Si le neutre n'est pas présent, l'installation d'un interrupteur lumineux nécessitera des travaux supplémentaires pour acheminer ce fil jusqu'à l'interrupteur.
Lorsqu'on intervient sur une installation électrique, il est important de travailler en toute sécurité. Cela permet d'éviter de s'électrocuter ou d'endommager l'installation électrique. Le plus simple et le plus sûr étant de couper directement le disjoncteur général de votre appartement ou maison avant toute manipulation.
Une fois que vous aurez coupé le courant dans votre appartement ou dans votre maison, la première étape sera de naturellement venir enlever l’ancien interrupteur. Vous pourrez ensuite en toute sécurité retirer l’interrupteur de sa boîte et le dévisser. Avant d’enlever les fils de l’interrupteur, pensez à repérer la manière dont il était branché. Il faudra que vous identifiiez le fil de Phase et le fil de Lampe. L’idéal sera de conserver ces fils pour relier votre nouvel interrupteur à voyant témoin.
Assurez-vous aussi que la boîte d’encastrement soit assez profonde pour recevoir le nouveau mécanisme, elle devra en effet faire au moins 40 mm de profondeur pour accueillir le nouveau composant, notamment si un voyant doit y être intégré.
Comme précisé précédemment, les interrupteurs à témoin lumineux nécessitent l’utilisation d’un fil de neutre. Une fois le fil acheminé, dénudez-le sur une longueur d’environ 12 mm. Il faudra alors ensuite le raccorder à votre boîtier. Après avoir raccordé le neutre, viendra le moment de raccorder les deux fils précédemment identifiés (Phase et Retour Lampe) sur les bornes appropriées de votre nouvel interrupteur. Il ne vous restera ensuite plus qu’à remettre l’interrupteur à témoin lumineux dans sa boîte et à le fixer. Et voilà ! Votre nouvel interrupteur à témoin lumineux est maintenant installé.
L'installation d'un interrupteur simple allumage à voyant témoin, que ce soit des gammes Legrand Céliane, Dooxie, ou Schneider Odace, suit un processus méthodique. Avant toute chose, il est crucial de couper l'alimentation électrique générale.
La préparation de l'emplacement est la première étape physique. Il faut utiliser une scie cloche de diamètre Ø67 mm pour percer un trou à la hauteur souhaitée dans le mur. Assurez-vous que la boîte d'encastrement que vous allez utiliser est adaptée et suffisamment profonde, idéalement au moins 40 mm. Ensuite, récupérez la gaine contenant les fils nécessaires : un fil rouge ou brun pour la phase, un fil orange, violet, noir ou blanc pour le retour de lampe, et un fil bleu pour le neutre. Passez cette gaine dans la boîte d'encastrement pour préparer le circuit. Fixez solidement la boîte d'encastrement au mur à l'aide des deux vis de serrage présentes sur la boîte.

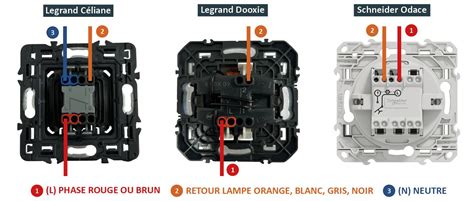

Le raccordement des fils à l'interrupteur doit respecter scrupuleusement les codes couleur et les indications des bornes : le fil de phase (rouge ou brun) sur la borne L, le fil bleu pour le neutre, et le fil de retour de lampe (orange, violet, noir ou blanc) sur la borne 1. Assurez-vous que les bornes sont correctement serrées pour éviter tout risque de court-circuit.
Pour les modèles Legrand Dooxie et Schneider Odace, connectez un fil du voyant témoin sur la borne appropriée de l'interrupteur et l'autre fil sur le fil bleu (neutre) à l’aide d’un connecteur. Pour la gamme Legrand Céliane, le voyant témoin est souvent déjà intégré, il suffit de le clipser dans l'interrupteur si ce n'est pas le cas. Après avoir vérifié le câblage des fils, vissez l'interrupteur sur la boîte d'encastrement avec les deux vis fournies.

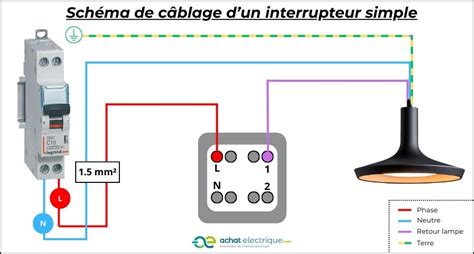

Pour un branchement correct, consultez le schéma de branchement spécifique aux gammes Legrand Céliane, Dooxie, et Schneider Odace. Ce schéma vous guidera pour le câblage précis des fils de phase, neutre, et retour dans votre circuit d'éclairage. Ces interrupteurs peuvent également être connectés à d'autres éléments comme des interrupteurs pour volets roulants, des poussoirs, ou encore un télérupteur si votre installation le nécessite.
Lors de toute intervention sur une installation électrique, la sécurité est la priorité absolue. Il est impératif de couper l'alimentation électrique au disjoncteur général avant de commencer les travaux. L'utilisation d'outils isolés et le port d'équipements de protection individuelle (gants, lunettes) sont également recommandés.
Les normes électriques en vigueur doivent être respectées. Par exemple, la norme interdit la pose de prises à moins de 5 cm du sol fini et à moins de 12 cm dans les pièces humides. Bien que cette norme concerne spécifiquement les prises, elle souligne l'importance de respecter les distances et les règles d'installation pour garantir la sécurité et la conformité de l'installation électrique.
Il est aussi à noter que pour un tableau électrique complet, il est essentiel de vérifier la section des fils et de brancher correctement le disjoncteur pour la protection du circuit. Le choix du bon disjoncteur, adapté à la puissance consommée et à la section des fils, est crucial pour prévenir les surchauffes et les incendies.
L'installation d'interrupteurs lumineux peut s'intégrer dans des systèmes de gestion d'éclairage plus complexes. Par exemple, vous pouvez connecter des interrupteurs pour volets roulants ou ajouter un télérupteur au tableau électrique pour une gestion plus flexible de l'éclairage et de l'allumage des lampes dans plusieurs points de la maison. Les télérupteurs sont particulièrement utiles dans les grands espaces ou les bâtiments comportant de nombreux points lumineux, permettant de contrôler un circuit depuis de multiples endroits sans la complexité du câblage d'un va-et-vient traditionnel.
Lors de l'installation de volets roulants, par exemple, il est important de s'assurer que les interrupteurs et les boutons sont correctement câblés pour un fonctionnement sans accroc. Le moteur du volet roulant doit être connecté au tableau électrique via un disjoncteur adapté pour protéger l'installation en cas de surcharge. Les volets roulants nécessitent également une alimentation électrique stable, et leur câblage doit respecter la section appropriée des fils pour assurer un bon fonctionnement du moteur.
L'utilisation correcte de votre interrupteur est essentielle pour la sécurité de votre installation électrique. Veillez à ce que les bornes soient bien serrées, que les couleurs des fils soient respectées, et que le tableau électrique soit correctement configuré pour gérer l’alimentation des différents circuits de la maison.
Pour ceux qui recherchent des solutions d'automatisation, l'utilisation d'un interrupteur avec détecteur de mouvement peut être une alternative intéressante. Ces dispositifs allument la lumière uniquement lorsqu'un mouvement est détecté et peuvent être programmés pour s'éteindre après une période définie, optimisant ainsi la consommation d'énergie et offrant un confort d'utilisation accru, surtout dans les zones de passage comme les couloirs ou les extérieurs.
Bien que l'installation d'un interrupteur simple allumage à voyant lumineux puisse être à la portée d'un bricoleur averti, certaines situations ou complexités peuvent nécessiter l'intervention d'un professionnel. Pour tous vos travaux d'électricité, il est conseillé de faire appel à un électricien certifié. Ces professionnels disposent des connaissances, des outils et de l'expérience nécessaires pour garantir une installation sûre, conforme aux normes en vigueur et fonctionnelle.
Pour des installations plus complexes, comme l'ajout d'un télérupteur, la modification d'un circuit existant, ou si vous n'êtes pas certain de la présence du neutre, contacter un électricien est la meilleure option. Les fabricants comme Legrand proposent d'ailleurs des services pour vous aider à trouver des professionnels qualifiés proches de chez vous. En cas de besoin de remplacement d'un voyant sur un mécanisme spécifique, comme pour l'interrupteur va-et-vient témoin Plexo, il est recommandé de contacter le service consommateurs de la marque ou de faire appel à un professionnel.
Le service d'assistance vidéo proposé par certains fabricants peut également être une ressource précieuse pour un accompagnement personnalisé lors de vos installations, offrant la possibilité d'un échange en mode visio avec un conseiller.
En résumé, l'installation d'un interrupteur lumineux, bien que technique, est une amélioration appréciable pour la sécurité et le confort de votre domicile. En suivant scrupuleusement les étapes, en respectant les consignes de sécurité et, si nécessaire, en faisant appel à un professionnel, vous pourrez profiter pleinement des avantages offerts par ces dispositifs.
