Vous envisagez d'installer un climatiseur bi-split pour rafraîchir deux pièces de votre logement ? Cette solution polyvalente offre un confort thermique optimal tout en maîtrisant votre consommation énergétique. Contrairement aux systèmes traditionnels, le bi-split permet de climatiser deux espaces distincts avec une seule unité extérieure. Ce guide complet vous accompagne dans toutes les étapes de votre projet d'installation. Vous découvrirez comment choisir les emplacements stratégiques pour vos unités, préparer le matériel nécessaire et réaliser les raccordements frigorifiques dans les règles de l'art. Nous aborderons également les réglages essentiels pour optimiser le fonctionnement de votre équipement.
Un climatiseur bi-split représente une solution de climatisation performante pour rafraîchir deux pièces distinctes de votre habitation. Contrairement à un système mono-split traditionnel, il permet de gérer deux zones indépendantes avec une seule unité extérieure. Ce dispositif offre une flexibilité remarquable pour adapter le confort thermique selon vos besoins spécifiques. Avant de vous lancer dans l'installation, il est essentiel de maîtriser les principes de base de ce système.
Un système bi-split se compose de trois éléments principaux interconnectés par des liaisons frigorifiques. D'abord, l'unité extérieure abrite le compresseur, véritable cœur du système qui assure la circulation du fluide frigorigène. Ensuite, deux unités intérieures diffusent l'air traité dans les pièces à climatiser. Ces unités peuvent être murales, cassettes ou consoles selon vos préférences esthétiques. Par ailleurs, le réseau de tubes en cuivre transporte le fluide entre les différents composants. Les câbles électriques alimentent chaque unité tandis que les conduites d'évacuation évacuent les condensats produits.
La climatisation système bi-split représente une solution innovante pour le confort thermique des habitations. Ce système se distingue par sa capacité à climatiser deux pièces distinctes à partir d'une seule unité extérieure. Cette configuration offre une flexibilité accrue par rapport aux systèmes mono-split traditionnels, tout en conservant une efficacité énergétique remarquable. Les propriétaires de maisons individuelles apprécient particulièrement cette technologie pour son adaptabilité aux différents espaces de vie.
Le fonctionnement climatiseur bi-split repose sur un principe simple mais efficace. L'unité extérieure, qui abrite le compresseur et le condenseur, est reliée à deux unités intérieures indépendantes. Chacune de ces unités peut être contrôlée séparément, permettant ainsi une gestion personnalisée de la température dans deux zones distinctes de la maison. Ce système utilise un fluide frigorigène pour transférer la chaleur de l'intérieur vers l'extérieur, assurant un refroidissement optimal des espaces ciblés.
Les climatiseurs bi-split présentent plusieurs avantages notables par rapport à d'autres systèmes de climatisation. Parmi ces atouts, on peut citer : une installation simplifiée avec une seule unité extérieure, une économie d'espace à l'extérieur de l'habitation, une flexibilité accrue dans le contrôle de la température, une efficacité énergétique supérieure aux systèmes individuels, et une réduction des coûts d'installation et de maintenance.
Les composants système bi-split climatisation jouent chacun un rôle crucial dans le fonctionnement global de l'installation. L'unité extérieure, véritable cœur du système, abrite le compresseur qui assure la circulation du fluide frigorigène. Les deux unités intérieures, quant à elles, sont équipées d'évaporateurs et de ventilateurs pour diffuser l'air frais dans les pièces. Des conduites frigorifiques relient ces différents éléments, permettant la circulation du fluide frigorigène entre l'unité extérieure et les unités intérieures.
Chaque composant du système bi-split contribue de manière spécifique au processus de climatisation. Le compresseur de l'unité extérieure comprime le fluide frigorigène, augmentant sa température et sa pression. Le condenseur, également situé dans l'unité extérieure, permet ensuite de refroidir ce fluide en dissipant la chaleur vers l'extérieur. Dans les unités intérieures, les évaporateurs absorbent la chaleur de l'air ambiant grâce au fluide frigorigène, tandis que les ventilateurs assurent la circulation de l'air frais dans la pièce. Cette synergie entre les différents éléments garantit une climatisation efficace et adaptée aux besoins de chaque espace.
Pour définir un climatiseur bi-split, il faut comprendre que "split" signifie "séparé" en anglais, et "bi-" provient du latin "bis", signifiant "deux". Une climatisation bi-split possède donc deux unités intérieures au lieu d'une, reliées à une seule unité extérieure. En d'autres termes : un climatiseur mono-split est composé d'une unité extérieure et d'une unité intérieure ; un climatiseur multi-split possède plusieurs unités (une extérieure et plusieurs intérieures) ; et plus spécifiquement, un climatiseur bi-split comprend deux unités intérieures, un tri-split trois modules intérieurs, etc. Ces différents modules sont reliés entre eux par un conduit contenant un liquide frigorigène (ou réfrigérant).

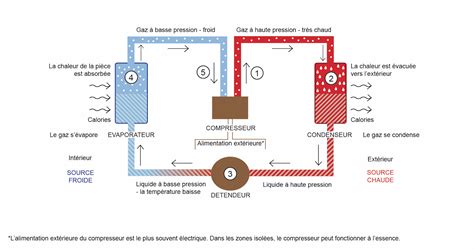

Un climatiseur split fonctionne selon le principe du cycle thermodynamique. Les unités intérieures contiennent un évaporateur dont le rôle est de capter la chaleur de l'air ambiant du logement. Le fluide frigorigène passe alors de l'état liquide à l'état gazeux. Le gaz réfrigérant arrive jusqu'au compresseur de l'unité extérieure, qui se charge de le comprimer pour le rendre liquide. Enfin, le détendeur fait baisser la pression du circuit. Le fluide redevient vapeur et peut ainsi recommencer un cycle pour récupérer de nouveau la chaleur du logement. L'air frais est distribué dans les pièces du logement via les modules intérieurs. Le climatiseur mono-split ne peut diffuser son air climatisé que dans une seule pièce. Le fonctionnement d'une climatisation multi-split est en tous points similaire à celui d'une pompe à chaleur air-air.
Une climatisation bi-split réversible permet de refroidir votre logement en été, mais aussi de le chauffer à la saison froide. Cela est rendu possible par le fonctionnement de la climatisation, qui n'est autre qu'une pompe à chaleur air-air. La climatisation réversible comporte une vanne d'inversion de cycle au niveau du circuit frigorifique. Son rôle est de permettre au système d'inverser le cycle thermodynamique, transformant ainsi la fonction de refroidissement en fonction de chauffage.
Avant de débuter l'installation d'un climatiseur bi-split, il convient de rassembler l'ensemble du matériel et des outils indispensables. Une préparation minutieuse permet d'éviter les interruptions pendant la pose et garantit un travail de qualité. Par conséquent, prenez le temps de vérifier chaque élément avant de commencer. Cette étape facilite grandement la suite des opérations et assure une installation conforme aux normes.
La preparation-planification-projet est une phase cruciale qui ne doit pas être négligée. Elle implique une évaluation minutieuse de vos besoins en climatisation, de la configuration de votre domicile et des contraintes techniques potentielles. Commencez par mesurer précisément les pièces à climatiser et calculer la puissance nécessaire. Ensuite, examinez l'isolation de votre maison et identifiez les sources de chaleur potentielles. Ces informations vous aideront à choisir le modèle de climatiseur Bi-split le plus adapté à votre situation. Un bon climatiseur ne sert à rien s'il est mal dimensionné. La méthode de calcul recommandée est le « Manual J« , un standard dans le domaine HVAC. Il prend en compte tous les paramètres ci-dessus pour estimer la charge thermique réelle à compenser.
Le choix de l'emplacement constitue une étape déterminante pour garantir l'efficacité et la longévité de votre climatiseur bi-split. Plusieurs facteurs doivent être pris en compte avant de fixer définitivement les unités. D'abord, l'exposition au soleil direct peut réduire les performances de votre système et augmenter la consommation énergétique. Ensuite, la proximité des voisins mérite une attention particulière pour limiter les nuisances sonores. Par ailleurs, l'accessibilité pour l'entretien régulier reste un critère essentiel souvent négligé.
Le positionnement judicieux des unités est essentiel pour optimiser les performances de votre système Bi-split. Pour les unités intérieures, privilégiez des emplacements qui permettront une distribution uniforme de l'air frais. Évitez les zones près des portes ou des fenêtres fréquemment ouvertes. Quant à l'unité extérieure, choisissez un endroit bien ventilé, à l'abri du soleil direct et des intempéries. Assurez-vous également que son emplacement respecte les réglementations locales et n'occasionne pas de nuisances sonores pour vous ou vos voisins.
L'unité extérieure nécessite un emplacement réfléchi pour optimiser son fonctionnement. Le sol doit être parfaitement stable et horizontal pour éviter les vibrations anormales. De plus, un espace libre d'au moins 50 centimètres autour de l'appareil permet une circulation d'air adéquate. L'unité doit également être protégée des intempéries directes tout en bénéficiant d'une ventilation naturelle suffisante.
Les modules intérieurs doivent être placés dans un endroit dégagé pour ne pas entraver la circulation de l'air. Pensez à rendre les modules facilement accessibles pour l'entretien. Prenez en compte le confort des occupants. Par exemple, placer le module trop proche du canapé pourrait s’avérer gênant, puisque l’air frais serait soufflé directement sur les personnes s’y trouvant.
Le bon emplacement des unités influe directement sur le confort, les performances, et la durabilité du climatiseur.
Avant de débuter l'installation d'un climatiseur bi-split, il convient de rassembler l'ensemble du matériel et des outils indispensables. Une préparation minutieuse permet d'éviter les interruptions pendant la pose et garantit un travail de qualité. Par conséquent, prenez le temps de vérifier chaque élément avant de commencer. Cette étape facilite grandement la suite des opérations et assure une installation conforme aux normes.
L'installation d'un système bi-split nécessite des outils professionnels spécifiques. D'abord, vous aurez besoin d'une perceuse à percussion avec des forets adaptés au béton ou à la brique pour percer les murs. Ensuite, un niveau à bulle garantit la pose horizontale des unités intérieures. Par ailleurs, une scie cloche de diamètre approprié permet de réaliser les passages pour les liaisons frigorifiques. Néanmoins, certains outils peuvent être loués auprès de professionnels si vous ne souhaitez pas investir dans du matériel coûteux.
Au-delà des outils, les consommables jouent un rôle crucial dans la qualité de l'installation. Les tubes en cuivre déshydratés constituent l'élément principal des liaisons frigorifiques. Choisissez des diamètres conformes aux préconisations du fabricant, généralement du 1/4 de pouce et du 3/8 de pouce. De plus, l'isolant thermique pour tubes doit présenter une épaisseur suffisante pour éviter les déperditions thermiques et la condensation. Par ailleurs, prévoyez du ruban adhésif armé pour maintenir les gaines ensemble. Pensez également aux colliers de fixation en plastique résistant aux UV pour sécuriser les liaisons en extérieur.
Les équipements essentiels pour garantir l'étanchéité, la sécurité électrique et la conformité environnementale incluent une pompe à vide, un manomètre, une bouteille de gaz frigorigène, des clés à molette, une pince coupante, un cintrage de tube, une dudgeonnière, et un détecteur de fuites.
L'installation des unités intérieures murales constitue une étape cruciale dans la mise en place de votre climatiseur bi-split. Cette phase exige précision et rigueur pour garantir un fonctionnement optimal du système. Chaque unité doit être positionnée selon des critères spécifiques : hauteur minimale de 2 mètres par rapport au sol, distance suffisante par rapport au plafond et aux murs adjacents. Pensez également à respecter l'espace nécessaire pour faciliter la circulation de l'air et l'entretien futur.
La fixation des supports muraux débute par le traçage précis des repères au niveau laser. Marquez les points de perçage en vérifiant l'horizontalité avec soin. Ensuite, percez les trous dans le mur en utilisant une mèche adaptée au matériau de construction. Les supports doivent être solidement ancrés avec des chevilles appropriées pour supporter le poids de l'unité intérieure. Par ailleurs, le perçage du passage pour les liaisons frigorifiques nécessite un foret carotteuse de diamètre 65 à 80 mm. Ce passage doit présenter une légère pente descendante vers l'extérieur pour faciliter l'évacuation des condensats.
Il est important de noter que le support doit être solide, de niveau et bien positionné.
Le raccordement électrique exige une attention particulière pour assurer la sécurité de l'installation. D'abord, coupez l'alimentation électrique générale avant toute intervention. Connectez ensuite les câbles électriques selon le schéma fourni par le fabricant en respectant scrupuleusement les couleurs des fils. Les connexions doivent être réalisées dans le boîtier de raccordement de l'unité intérieure. Finalement, vérifiez que tous les raccordements sont correctement serrés et isolés. Testez le bon écoulement des condensats en versant de l'eau dans le bac de récupération de l'unité intérieure.
Le raccordement des liaisons frigorifiques représente une étape cruciale dans l'installation d'un climatiseur bi-split. Cette phase nécessite une grande précision et le respect rigoureux des normes en vigueur. Les tubes en cuivre permettent la circulation du fluide frigorigène entre l'unité extérieure et les deux unités intérieures. Par conséquent, toute erreur lors de cette étape peut compromettre les performances globales du système et générer des fuites coûteuses.
Le cintrage des tubes en cuivre demande une attention particulière pour éviter tout écrasement ou déformation. Utilisez une cintreuse manuelle adaptée au diamètre des tubes fournis avec votre climatiseur bi-split. Le rayon de courbure minimum doit être respecté selon les spécifications du fabricant. Ensuite, préparez les extrémités des tubes en réalisant un évasement propre et régulier avec une dudgeonnière. Cette opération garantit une étanchéité parfaite au niveau des raccords. D'abord, installez les manchons isolants sur les tubes avant de procéder aux raccordements. Par ailleurs, n'oubliez pas de positionner les écrous évasés sur chaque tube avant l'évasement.
Certaines marques les plus fiables proposent des liaisons “ReadyClim” pré-chargées, limitant les manipulations. Le disjoncteur doit être adapté à la puissance (ex. 3G2.5 pour l'alimentation du compresseur).
La mise sous vide élimine l'air et l'humidité présents dans les liaisons frigorifiques. Cette opération s'avère indispensable pour assurer le bon fonctionnement du système. Connectez une pompe à vide sur les vannes de service de l'unité extérieure. Faites fonctionner la pompe pendant minimum 30 minutes jusqu'à atteindre un vide de 10 millibars. Ensuite, fermez les vannes et arrêtez la pompe. Laissez le système sous vide pendant 15 minutes pour vérifier la stabilité de la pression. Si celle-ci remonte, une fuite existe dans le circuit.
La mise sous vide du circuit est une étape indispensable qui garantit l’élimination de l’air et de l’humidité.
La mise en service d'un climatiseur bi-split représente l'étape finale de l'installation. Cette phase détermine le bon fonctionnement et l'efficacité énergétique de votre système. Avant de démarrer, assurez-vous que toutes les connexions électriques sont sécurisées et que les liaisons frigorifiques sont parfaitement étanches. Ensuite, alimentez progressivement l'unité extérieure en respectant l'ordre recommandé par le fabricant. Une mise sous tension trop rapide peut endommager le compresseur. Par ailleurs, vérifiez que les vannes de service sont complètement ouvertes pour permettre la circulation du fluide frigorigène dans l'ensemble du circuit.
Le paramétrage initial des unités intérieures conditionne le confort thermique de votre habitation. Commencez par configurer chaque télécommande en mode refroidissement avec une température cible de 22°C. Cette valeur permet d'évaluer rapidement la réactivité du système. D'abord, observez le démarrage du compresseur et l'activation des ventilateurs intérieurs. Chaque unité doit délivrer de l'air frais dans les cinq minutes suivant la mise en marche. Effectuez plusieurs cycles de tests en alternant les modes de fonctionnement : refroidissement, chauffage, déshumidification et ventilation. Ces essais révèlent d'éventuelles anomalies de fonctionnement. De plus, testez les différentes vitesses de ventilation pour vérifier l'absence de vibrations ou de bruits anormaux.
La vérification des températures s'effectue avec un thermomètre précis placé à proximité des bouches de soufflage. En mode froid, l'écart entre l'air aspiré et l'air soufflé doit atteindre 10 à 15°C. Un écart inférieur signale un manque de fluide frigorigène ou un problème de compression. Inversement, en mode chaud, attendez-vous à un différentiel de 15 à 20°C. Mesurez ces valeurs sur chaque unité intérieure pour détecter d'éventuels déséquilibres. Par conséquent, ajustez les débits d'air en fonction de la configuration des pièces. Les espaces ouverts nécessitent une vitesse de ventilation supérieure aux chambres. Finalement, réglez l'orientation des volets pour optimiser la diffusion de l'air sans créer de courants d'air désagréables.
Ces opérations doivent obligatoirement être réalisées par un professionnel certifié.
L'installation d'un climatiseur bi-split ne se limite pas à une simple pose murale. C’est un processus technique, précis et encadré par la loi, qui combine électricité, froid, évacuation d’eau et conformité réglementaire.
L’installation d’une climatisation bi-split doit impérativement être réalisée par un professionnel qualifié détenteur de l’attestation de capacité pour la manipulation des fluides frigorigènes. Se tourner vers un professionnel RGE (Reconnu Garant de l’Environnement) est aussi la condition sine qua non à l’obtention d’aides de l’État pour la pose de votre pompe à chaleur air-air. Votre installateur pourra également vous conseiller quant au choix de la puissance de votre appareil, car le dimensionnement ne doit pas se faire à la légère ! Le professionnel prendra en compte divers critères, comme la qualité de l’isolation du bâtiment, les éventuelles déperditions thermiques, le nombre de pièces, le nombre d’occupants, la localisation géographique de la maison, etc. Vous aurez aussi l’occasion de lui demander un contrat d’entretien.
La réglementation européenne F-Gas (UE 2024/573) impose des conditions strictes à tous les professionnels manipulant des fluides frigorigènes.
Le prix d'une installation de climatiseur bi-split peut varier en fonction de plusieurs facteurs, notamment la complexité de l'installation, la longueur des liaisons frigorifiques, le type d'unités intérieures choisies, et le coût de la main-d'œuvre du professionnel. En moyenne, un forfait d'installation et de mise en service d'un climatiseur bi-split se situe autour de 1 290,00 € TTC. Ce forfait inclut généralement le déplacement, l'installation des unités intérieures et extérieures (jusqu'à une certaine hauteur), les percements de murs standards, la fourniture et la fixation de goulottes (une certaine longueur incluse), la mise en place de l'alimentation électrique et des liaisons frigorifiques (jusqu'à une certaine distance), la mise en place des évacuations, le raccordement des interconnexions, la mise sous pression d'azote, un appoint éventuel de gaz, le tirage au vide de l'installation, le rebouchage des percements, et une formation sur le bon fonctionnement du matériel. Une garantie d'un an sur la mise en service et les déplacements est souvent incluse.
Il est important de noter que certains éléments ne sont généralement pas inclus dans ces forfaits et peuvent faire l'objet d'un devis supplémentaire. Cela peut inclure la fourniture et l'installation d'une pompe de relevage, la réalisation de saignées pour encastrer les liaisons, le percement spécifique de murs en pierre ou en béton, le démontage d'un matériel existant, ou encore l'alimentation du tableau électrique avec disjoncteur jusqu'au compresseur.
En cas de difficultés d'installation imprévues, un complément de facture d'environ 15% peut être appliqué.
Arthur, Ingénieur thermicien depuis 8 ans, spécialisé dans les systèmes de climatisation résidentiels et tertiaires, offre une évaluation de 94% pour ce type de solution.
Les avis clients soulignent souvent la satisfaction concernant le professionnalisme, la propreté du travail, la minutie, la compétence, et la clarté des explications fournies par les installateurs agréés. Les délais de réalisation, bien que parfois non exceptionnels, sont généralement respectés, et la qualité du résultat est fréquemment qualifiée de "totalement satisfaisante".
