Le climatiseur gainable représente une solution de confort thermique de plus en plus prisée pour les logements modernes. Alliant discrétion, efficacité et performance énergétique, ce système centralisé permet de réguler la température de manière homogène dans toutes les pièces, tout en se faisant oublier. Contrairement aux unités murales ou aux systèmes apparents, le gainable s'intègre parfaitement dans la structure de l'habitat, offrant ainsi une esthétique épurée. Ce guide explore en détail le fonctionnement, les étapes d'installation, les coûts, l'entretien et les avantages de cette technologie.

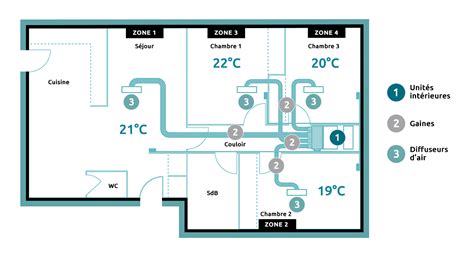

Le climatiseur gainable est un système de climatisation centralisé, souvent réversible, qui permet de chauffer ou de refroidir l'air ambiant de chaque pièce d'un logement. Il se compose d'une unité intérieure, généralement dissimulée dans les combles ou un faux plafond, et d'une unité extérieure. L'unité intérieure est reliée à un réseau de gaines aérauliques qui distribuent l'air conditionné vers des bouches de soufflage installées dans les plafonds. L'ensemble du réseau de distribution est donc totalement dissimulé, ne laissant apparaître que les grilles de diffusion. Les éléments bruyants, tels que le système de ventilation et le compresseur, sont isolés et éloignés des espaces de vie, ce qui garantit un fonctionnement très silencieux.
Le fonctionnement d'un climatiseur gainable repose sur les principes de la thermodynamique, plus spécifiquement sur le cycle frigorifique. Il utilise un fluide frigorigène qui circule dans un circuit fermé comprenant plusieurs composants clés : le compresseur, le condenseur et le détendeur.
Ce système est particulièrement économique car il ne produit pas de froid ou de chaud par résistance électrique, mais par transfert de calories. C'est pourquoi la climatisation réversible est considérée comme l'un des systèmes de chauffage et climatisation les plus performants et économiques.
Le climatiseur gainable offre de nombreux atouts qui justifient son succès croissant.
C'est son principal avantage. L'équipement est invisible, vous évitant les splits muraux inesthétiques. Seules les grilles de diffusion sont apparentes, s'intégrant harmonieusement à la décoration intérieure. Tout le réseau de distribution est donc totalement dissimulé, que ce soit dans les combles ou un faux plafond.
L'unité intérieure est cachée, et les éléments les plus bruyants sont isolés et éloignés. Il n'y a donc pratiquement aucun bruit dans la maison, ce qui contribue grandement au confort acoustique.
Le système utilise une pompe à chaleur air-air, ce qui signifie qu'il consomme peu d'énergie. Le Coefficient de Performance (COP) est souvent de 3 ou 4, voire plus pour les modèles récents. Cela signifie que pour 1 kWh consommé, l'appareil en produit 3 ou 4. Vous économisez jusqu'à 75 % d'énergie par rapport à des systèmes de chauffage plus traditionnels. Les modèles performants sont classés A++ en froid et A+ en chaud, voire mieux pour les équipements de dernière génération.
Le système diffuse une température uniforme dans toutes les pièces. De plus, avec des systèmes de régulation avancés, vous pouvez programmer la température de chaque pièce indépendamment, créant ainsi des zones thermiques personnalisées. L'air est traité par une filtration très efficace, améliorant la qualité de l'air intérieur.
Le système utilise une énergie renouvelable (les calories de l'air extérieur), ce qui le rend très écologique. Il est conçu pour minimiser son impact environnemental, notamment en utilisant des fluides frigorigènes moins nocifs.
Il peut s'installer aussi bien en construction neuve qu'en rénovation. L'unité intérieure, souvent compacte (certaines ont une hauteur de seulement 200 mm), peut être placée dans les combles ou dans un faux plafond, horizontalement ou verticalement, pour s'adapter à de nombreuses configurations.
Installer une climatisation gainable requiert des travaux conséquents et une expertise technique spécifique. Il est fortement recommandé de faire appel à des professionnels qualifiés.
Avant toute installation, une étude approfondie est indispensable pour garantir le bon fonctionnement et l'optimisation du système.
L'Étude Thermique et le Dimensionnement : Un professionnel réalise un bilan thermique complet de votre logement. Il calcule la puissance frigorifique et calorifique nécessaire en fonction de plusieurs facteurs :
Pour une estimation rapide, on peut multiplier la superficie de la pièce par 100 W pour une hauteur de plafond standard (2,50 m). Pour les maisons récentes et très bien isolées (BBC/BEPos), on estime plutôt à 50 W/m².
Choix du Matériel : Sélection de l'unité intérieure (en fonction de l'espace disponible et de la puissance requise), des gaines (diamètre adapté aux débits d'air), des bouches de soufflage et de reprise, et du système de régulation.
Planification du Réseau Aéraulique : Définition du tracé des gaines pour assurer une distribution d'air optimale et discrète, en minimisant les coudes et les longueurs. L'emplacement stratégique des bouches de soufflage est crucial pour éviter les courants d'air directs sur les occupants.
Vérification des Espaces Techniques : Il faut s'assurer d'avoir suffisamment d'espace dans les combles ou le faux plafond pour installer l'unité intérieure et les gaines (minimum 20 cm de hauteur pour les gainables basse pression).
Démarches Administratives : Selon la configuration du logement et la localisation (zone protégée, immeuble en copropriété), des déclarations préalables de travaux ou des autorisations peuvent être nécessaires.
L'installation elle-même est un processus technique qui comprend plusieurs phases :
Installation de l'Unité Intérieure : L'unité est généralement placée dans les combles ou un faux plafond, suspendue à l'aide de câbles acier ou de tiges filetées, fixée aux fermettes ou à la structure du faux plafond. Elle doit être parfaitement horizontale, avec une légère pente pour l'écoulement des condensats.
Mise en Place du Réseau de Gaine : Les plénums de soufflage et de reprise sont connectés à l'unité intérieure. Ensuite, les gaines souples isolées sont reliées aux plénums et acheminées vers les différentes pièces jusqu'aux bouches de soufflage. L'étanchéité et l'isolation des gaines sont cruciales. Le diamètre des gaines est choisi en fonction de la surface des pièces : généralement 160 mm pour les petites pièces (< 15 m²) et 200 mm pour les plus grandes.
Installation des Bouches de Soufflage et de Reprise : Les bouches de soufflage sont positionnées stratégiquement dans chaque pièce, idéalement devant les fenêtres pour créer un rideau d'air chaud ou froid. Les grilles de reprise, qui captent l'air ambiant pour le renvoyer vers l'unité intérieure, sont généralement placées dans les couloirs ou les pièces communes. Une reprise est nécessaire pour les unités jusqu'à 7 kW, deux pour les plus puissantes.
Raccordement Frigorifique et Électrique : L'unité extérieure est reliée à l'unité intérieure par des liaisons frigorifiques (tubes en cuivre) et un câble électrique. Ces connexions doivent être réalisées par un professionnel habilité pour éviter les fuites de fluide frigorigène et garantir la sécurité. L'isolation des lignes prévient les pertes thermiques.
Évacuation des Condensats : En mode froid, l'unité intérieure produit de l'eau de condensation. Un système d'évacuation, souvent une pompe intégrée, achemine cette eau vers un système d'évacuation existant. L'unité extérieure peut également produire de l'eau en mode chauffage.
Installation du Système de Régulation : Différentes options existent, allant de la simple télécommande centrale à des systèmes multi-zones sophistiqués (Airzone, Delta Dore) permettant de contrôler la température pièce par pièce. Ces systèmes utilisent des volets motorisés et des thermostats indépendants pour une gestion précise et des économies d'énergie significatives.
Mise en Service : Après l'installation, le professionnel effectue les tests nécessaires : vérification de l'étanchéité, mise sous vide, charge en fluide frigorigène si nécessaire, et réglages finaux pour assurer un fonctionnement optimal.
Le coût d'un climatiseur gainable est généralement plus élevé que celui d'un système split mural, en raison de la complexité de l'installation et du réseau de gaines.
Le prix d'un climatiseur gainable, matériel et pose compris, varie généralement de 5 000 à 15 000 euros, voire plus pour les très grandes surfaces ou les configurations complexes. Plusieurs facteurs influencent ce coût :
Malgré son coût, l'installation d'une climatisation gainable, notamment lorsqu'elle est réversible et utilise une pompe à chaleur air-air, peut être éligible à plusieurs aides financières :
Pour bénéficier de ces aides, il est impératif de faire appel à un professionnel certifié RGE (Reconnu Garant de l'Environnement), qualifié QualiPAC pour les pompes à chaleur.
Un entretien régulier est crucial pour garantir la performance, la longévité et la sécurité de votre climatiseur gainable.
Vous pouvez réaliser vous-même certaines opérations simples :
Il est recommandé de faire appel à un technicien qualifié pour une visite d'entretien annuelle. Cette maintenance professionnelle comprend :
Un contrat d'entretien annuel, proposé par de nombreux installateurs, permet de sécuriser cette maintenance et d'anticiper les pannes. Le coût d'un entretien annuel varie généralement entre 150 et 300 euros. Il est obligatoire de faire vérifier votre installation tous les deux ans par un professionnel habilité à manipuler les fluides frigorigènes.
Malgré un entretien régulier, des dysfonctionnements peuvent survenir. Voici quelques problèmes courants et leurs solutions :
En cas de problème, il est essentiel de faire appel à un technicien frigoriste qualifié. La réactivité face aux premiers signes de dysfonctionnement permet souvent d'éviter des réparations coûteuses et d'assurer la longévité de votre système.
Le climatiseur gainable représente un investissement judicieux pour quiconque recherche un confort thermique optimal, une discrétion absolue et des économies d'énergie significatives. Son installation requiert une expertise, mais les bénéfices à long terme en font une solution de choix pour de nombreux foyers.
