Le confort thermique est devenu une exigence incontournable dans nos intérieurs. Pour répondre à cette attente, les systèmes de chauffage et de climatisation se sont multipliés. Parmi eux, le ventilo-convecteur se distingue par sa capacité à assurer à la fois le chauffage en hiver et la climatisation en été. Mais comment fonctionne cet appareil qui nous procure à la fois chaleur en hiver et fraîcheur en été ? Nous explorerons ensemble les principes de base qui régissent son fonctionnement, les différents types de ventilo-convecteurs disponibles sur le marché, ainsi que les rôles cruciaux des électrovannes dans leur régulation.

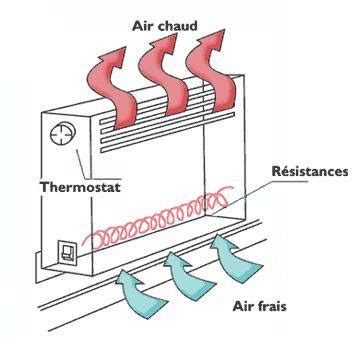

Le ventilo-convecteur tire son nom du principe physique de la convection. Ce phénomène naturel se produit lorsque les particules d'un fluide (ici, l'air) chauffées deviennent moins denses et s'élèvent, tandis que les particules plus froides descendent pour les remplacer. Le ventilo-convecteur utilise ce principe, amplifié par un ventilateur, pour distribuer l'air traité dans la pièce.
L'appareil aspire l'air de la pièce via une grille de reprise. Cet air est ensuite filtré pour éliminer les particules grossières qui pourraient s'agglomérer sur les échangeurs et ainsi maintenir le rendement de l'appareil à son niveau optimal. L'air filtré circule ensuite à travers un ou deux échangeurs thermiques, souvent appelés batteries.

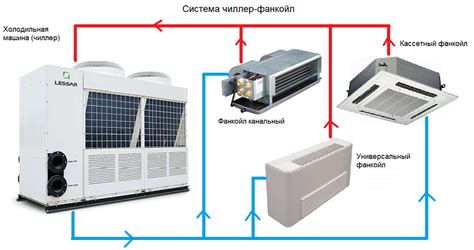

Selon la saison, ces échangeurs sont alimentés en eau chaude pour le chauffage ou en eau glacée pour la climatisation. L'eau circule dans un circuit fermé, généralement lié à une chaudière ou une pompe à chaleur. Un thermostat d'ambiance, intégré à l'appareil ou déporté, mesure la température de la pièce et régule le fonctionnement du ventilo-convecteur.
Le ventilateur, cœur du système, assure la circulation de l'air à travers l'appareil. Son rôle est d'accélérer le chauffage de la pièce et de favoriser le transfert de chaleur. Grâce à ce ventilateur, le ventilo-convecteur met l'air de la pièce en mouvement, favorisant le brassage de l'air, la montée en température et la déstratification, empêchant ainsi l'air chaud de rester stocké au plafond.
Lorsque le ventilo-convecteur fonctionne en mode climatisation, il génère des condensats en raison du refroidissement de l'air. Ces condensats sont collectés dans un bac et doivent être évacués, souvent via une pompe de relevage si l'installation n'est pas raccordée à un réseau d'évacuation d'eau usée.

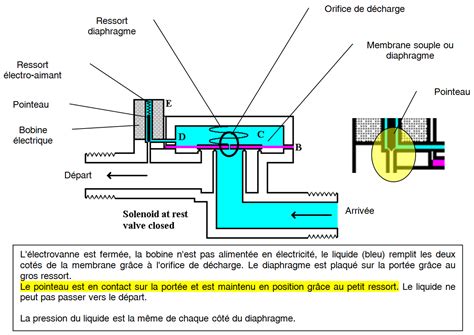

Au cœur de la régulation du débit d'eau dans les ventilo-convecteurs se trouve l'électrovanne. Une électrovanne est une vanne contrôlée électriquement, conçue pour permettre ou empêcher le passage d'un fluide. Son fonctionnement repose sur un solénoïde, une bobine électromagnétique, qui, lorsqu'elle est alimentée en courant, génère un champ magnétique. Ce champ attire un plongeur qui, en se déplaçant, ouvre ou ferme l'orifice de la vanne, contrôlant ainsi le flux d'eau chaude ou glacée vers la batterie d'échange.
Les électrovannes peuvent être classées selon leur état au repos : normalement fermées (NF) ou normalement ouvertes (NO). Une électrovanne NF est fermée par défaut et s'ouvre lorsqu'elle est alimentée. C'est la configuration la plus courante pour la régulation des ventilo-convecteurs, car elle permet de ne faire circuler l'eau que lorsque le besoin de chauffage ou de refroidissement est avéré, réduisant ainsi la consommation d'énergie. Une électrovanne NO est ouverte par défaut et se ferme lorsqu'elle est alimentée.
En fonction de leur conception et de leur mode de fonctionnement, les électrovannes utilisées dans les systèmes CVC (Chauffage, Ventilation, Climatisation) peuvent être classées en plusieurs catégories :
Action directe : Ces vannes utilisent directement l'électroaimant pour ouvrir ou fermer l'orifice, sans dépendre de la pression du fluide. Elles sont rapides, fiables et compactes, adaptées aux débits faibles et aux applications où une pression différentielle n'est pas garantie.
Action indirecte (ou pilotée) : Ces vannes nécessitent une pression différentielle minimale pour fonctionner. L'électroaimant contrôle un petit orifice qui, en s'ouvrant, crée une différence de pression agissant sur un diaphragme. Ce système amplifie la force, permettant à un petit électroaimant de contrôler un débit important. Elles sont idéales pour les applications à haut débit où une pression différentielle est présente.
Action semi-directe : Combinant les avantages des deux types précédents, ces vannes peuvent fonctionner à partir de zéro bar de pression tout en gérant des débits importants. Le piston de l'électroaimant est directement lié à la membrane, permettant une ouverture initiale directe puis une assistance par la pression du fluide.
Les ventilo-convecteurs ont beaucoup évolué ces dernières années, notamment en termes de régulation. Plusieurs configurations existent, chacune avec ses spécificités concernant l'alimentation hydraulique et la régulation.
Les ventilo-convecteurs "à 2 tubes" ne disposent que d'un seul échangeur thermique. Cet échangeur est alimenté alternativement en eau chaude en hiver et en eau glacée en été. Ce système est souvent qualifié de "réversible" car il permet de passer d'une fonction à l'autre.
Ventilo-convecteurs "2 tubes réversibles" : Ils utilisent une seule batterie, alimentée en eau chaude ou glacée selon la saison. Pour pallier la différence de température entre l'eau de chauffage (typiquement 50°C-70°C) et l'eau de climatisation (5°C-10°C) et la température ambiante, la taille de l'échangeur de froid est généralement plus importante que celle de la batterie chaude. Cela est dû au delta T (différence de température) plus faible sous lequel travaille la batterie froide, nécessitant une plus grande surface d'échange pour obtenir une puissance frigorifique suffisante. La régulation de ces appareils peut se faire via une vanne 2 ou 3 voies.
Ventilo-convecteurs "2 tubes - 2 fils" : Pour diminuer les coûts d'installation, certains systèmes prévoient uniquement le réseau d'alimentation en eau glacée. Dans ce cas, le chauffage est assuré par une résistance électrique intégrée à l'appareil. La batterie froide est dimensionnée pour couvrir la charge frigorifique totale du local à traiter. La batterie électrique est ensuite vérifiée pour s'assurer qu'elle est suffisante pour couvrir les besoins de chauffage, afin d'"équilibrer les déperditions". Ces appareils sont la plupart du temps des ventilo-convecteurs tout électriques, où la résistance électrique transfère ses calories à l'air lorsqu'il passe dans l'échangeur. Le thermostat coupe l'alimentation électrique lorsque l'air atteint la température de consigne.
Ventilo-convecteurs "2 tubes réversibles + 2 fils" : Il s'agit d'une combinaison astucieuse qui peut être utilisée en fonctionnement deux tubes classique, mais qui intègre également une fonction électrique pour le chauffage d'appoint ou pour compenser des déperditions importantes.
Les ventilo-convecteurs "à 4 tubes" possèdent deux batteries distinctes : une pour l'eau chaude et une pour l'eau glacée. Ces deux circuits sont indépendants, ce qui permet une régulation plus précise et une meilleure performance, car chaque batterie est optimisée pour sa fonction. Les installations de ventilo-convecteurs à 4 tubes sont classiquement alimentées par deux circuits d'alimentation distincts : un pour l'eau chaude et un pour l'eau glacée. La batterie froide est dimensionnée pour couvrir les charges totales à combattre. La sélection de la batterie froide conduit à choisir le modèle de ventilo-convecteur à installer, puis on vérifie que la batterie chaude associée est suffisante pour couvrir les déperditions pour le régime de température d'eau chaude envisagé.
La solution "3 tubes" (un départ chaud, un départ froid et un retour commun) a été installée autrefois, mais elle est de moins en moins utilisée aujourd'hui. Le mélange entre l'eau chaude et l'eau froide dans le même retour est considéré comme inacceptable en raison des problèmes d'efficacité et de potentialisation du développement bactérien.
La régulation des ventilo-convecteurs peut être assurée de différentes manières :
Gestion locale : Uniquement laissée à l'initiative de l'occupant. Cela implique une absence de certitude quant à l'arrêt du ventilo en période d'inoccupation ou au respect des consignes, ce qui peut entraîner une surconsommation d'énergie. Le thermostat à action directe arrête le ventilateur lorsque la température de consigne est atteinte. Une sonde de température est soit insérée dans la reprise d'air, soit intégrée dans l'ambiance.
Gestion locale + gestion centrale : Dans ce cas, l'occupant peut faire varier la température de 1 ou 2 degrés autour d'une consigne fixée centralement. Par exemple, en centrale, on peut imposer une conduite économique de 20°C (chauffage) - 25°C (climatisation). La garantie d'une plage neutre est assurée. Dans tous les cas, la gestion doit considérer la température, le débit hydraulique et le débit aéraulique. La première solution (gestion locale avancée) est très confortable, d'autant que la vitesse du ventilateur est fixée par l'occupant (réglage manuel à 3 positions), qui choisit ainsi le niveau de bruit qu'il souhaite. La deuxième solution (gestion centrale avec ajustement local limité) est moins chère, mais nettement moins confortable, surtout si le ventilateur fonctionne en tout ou rien. Dans les deux cas, on prévoira une plage neutre suffisamment large (minimum 2°C) : par exemple, une plage neutre entre 21 et 24°C.
Certains systèmes peuvent être connectés à une GTC (Gestion Technique Centralisée) via un bus de terrain, permettant un pilotage à distance et une optimisation énergétique globale du bâtiment. D'autres peuvent être pilotés à partir d'un smartphone, offrant une flexibilité accrue à l'utilisateur.
En fonction de l'écart entre la consigne et la température ambiante, la régulation autorise l'ouverture d'une vanne 2 ou 3 voies, qui module le débit d'eau chaude (hiver) ou d'eau glacée (été) circulant dans la batterie.
Vanne 2 voies : Elle ajuste le débit d'eau dans l'échangeur en fonction de la demande thermique. En se fermant progressivement, elle réduit le débit jusqu'à l'interrompre complètement lorsque la température de consigne est atteinte. L'installation de vannes 2 voies est aujourd'hui la solution la plus courante, car elle permet aux pompes à vitesse variable de réguler le système et donc d'économiser de l'électricité. L'inconvénient est qu'en saison de chauffe ou de froid, les débits en circulation peuvent devenir très faibles, ce qui entraîne le réchauffage de l'eau dans les extrémités d'antennes en été (ou le refroidissement en hiver dans le cas de l'alimentation de batteries à eau chaude). Pour éviter ce phénomène, il est usuel d'équiper les fins d'antennes de bypass ou d'y installer quelques vannes de régulation de type 3 voies. Par ailleurs, dans les installations avec vannes 2 voies, lorsque celles-ci se ferment, la pompe risque de souffrir. Pour éviter cela, soit une vanne à décharge (encore appelée vanne à soupape différentielle) est placée en parallèle sur le réseau de distribution, soit la pompe travaille à vitesse variable, en maintenant une pression constante dans le réseau.
Vanne 3 voies : Elle assure un mélange progressif et garantit un débit constant dans le réseau de production (chaud/froid). Elle peut fonctionner en montage mélangeur ou en montage déchargeur. Le montage en mélange est principalement utilisé dans les circuits de chauffage par radiateurs ou planchers chauffants. Le montage en décharge (ou répartition) est privilégié dans les systèmes de climatisation. Les vannes 3 voies motorisées sont particulièrement adaptées aux installations nécessitant une régulation fine de la température ou du débit sur un émetteur thermique (radiateur, batterie chaude ou froide). Remarque : les batteries des ventilo-convecteurs peuvent être régulées par des vannes 4 voies (V4V) qui fonctionnent en fait comme des vannes 3 voies mélangeuses installées sur les retours.
Les vannes motorisées 2 ou 3 voies représentent une solution technique performante pour assurer une régulation précise des batteries dans les centrales de traitement d'air, les ventilo-convecteurs et les aérothermes.
La batterie d'échange air-eau est généralement constituée de tubes ailettés pour maximiser la surface de contact avec l'air. Elle est encadrée par deux vannes d'isolement et une vanne de réglage du débit d'eau.
La ventilation est assurée par une ou deux turbines, de type centrifuge ou tangentielle, capables de fournir une pression totale de 40 à 50 Pa. La plupart des modèles offrent généralement 3 vitesses de ventilation, sélectionnables par un sélecteur accessible à l'utilisateur. Il est à noter que l'utilisateur positionne souvent ce sélecteur en première vitesse pour limiter le bruit généré par l'appareil.
L'habillage du ventilo-convecteur est généralement constitué d'acier galvanisé, recouvert intérieurement de laine de verre ou de mousse polyuréthane pour des raisons thermiques et acoustiques. Certains ventilo-convecteurs sont conçus pour être intégrés sous le plancher des locaux, notamment dans les salles informatiques où ils sont montés sur vérins. Dans ce cas, l'appareil peut être raccordé via des gaines de distribution vers différentes grilles de pulsion, le principe de fonctionnement étant fort proche de celui des ventilo-convecteurs classiques.
La technologie EC (Electronically Commutated) est de plus en plus utilisée dans les ventilo-convecteurs. Les moteurs EC sont des moteurs à courant continu sans balais, contrôlés électroniquement, qui offrent une haute efficacité énergétique par rapport aux moteurs traditionnels à courant alternatif. Ils permettent une régulation plus fine de la vitesse du ventilateur et une réduction significative de la consommation électrique.
Il est crucial de souligner qu'un ventilo-convecteur mal entretenu perd rapidement en efficacité et consomme davantage. Un entretien régulier, notamment le nettoyage des filtres et des batteries, est indispensable pour garantir un fonctionnement optimal et prolonger la durée de vie de l'appareil.
Le ventilo-convecteur est un équipement de traitement d'air polyvalent, capable de s'adapter à divers besoins de chauffage et de climatisation. Sa capacité à travailler avec des températures d'eau plus basses que les radiateurs traditionnels, notamment lorsqu'il est couplé à une pompe à chaleur, en fait une solution particulièrement adaptée pour la climatisation.
L'évolution technologique continue, notamment avec l'intégration de moteurs EC et de systèmes de régulation intelligents, rend les ventilo-convecteurs toujours plus performants et économes en énergie. Bien que le confort acoustique puisse être un point d'attention, notamment à vitesse de ventilation élevée, les fabricants proposent des solutions pour minimiser le bruit, et le choix de la vitesse par l'utilisateur offre une certaine flexibilité.
En somme, le ventilo-convecteur, grâce à son principe de fonctionnement basé sur la convection forcée et à la précision de sa régulation hydraulique via les électrovannes, représente une solution de confort thermique efficace et adaptable aux exigences modernes.
