Le désir d'un confort thermique optimal et le remplacement d'installations de chauffage encombrantes orientent de plus en plus de foyers vers le système de chauffage au sol, communément appelé plancher chauffant. Ce système, de plus en plus convoité, s'avère particulièrement approprié à un projet de construction neuve, bien que des solutions adaptées existent également pour la rénovation. Sa mise en place peut en effet s'avérer complexe dans un logement existant si le type de sol n'est pas compatible avec ce genre d'installation. Au-delà de ses avantages intrinsèques, le plancher chauffant rafraîchissant séduit par sa double fonctionnalité, offrant la possibilité de refroidir les pièces de 2 à 3°C en été, une performance notable par rapport aux systèmes classiques.
Le chauffage par le sol, ou plancher chauffant, repose sur la diffusion de chaleur par rayonnement. Le principe consiste à installer, directement sous le revêtement de sol, un réseau de tuyaux (système hydraulique) ou de câbles (système électrique) qui sont chauffés par un dispositif de production de chaleur. Ce dispositif peut être une chaudière, une pompe à chaleur (PAC) ou une source d'énergie solaire. L'objectif est de créer une température homogène et douce dans toute la pièce, offrant un confort thermique supérieur à celui procuré par les radiateurs traditionnels. Les performances énergétiques des planchers chauffants sont généralement meilleures que celles des radiateurs électriques, surtout lorsqu'ils sont associés à une pompe à chaleur.
Il existe principalement deux grandes familles de planchers chauffants : les systèmes électriques et les systèmes hydrauliques à eau chaude basse température.

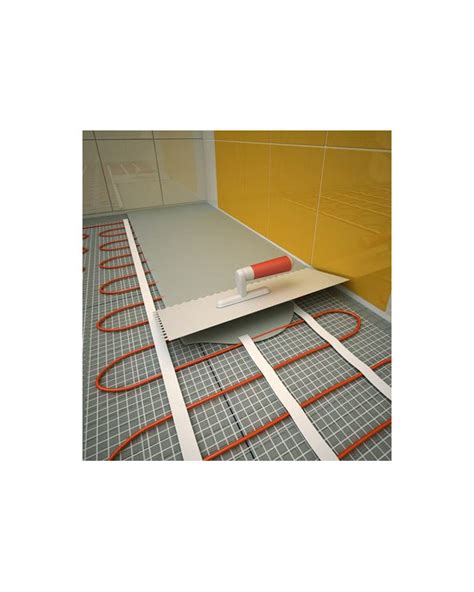

Ce système est constitué de câbles électriques parfaitement isolés, qui, une fois intégrés dans une couche d'enrobage (béton ou chape fluide), diffusent une chaleur homogène. Les modèles de faible épaisseur sont particulièrement adaptés aux chantiers de rénovation, que ce soit en appartement ou en maison. Ils sont légers et, une fois installés, nécessitent très peu d'intervention durant plusieurs décennies, hormis les contrôles d'entretien. L'un des atouts majeurs est son invisibilité : aucun radiateur n'encombre les murs, la chaleur émanant directement du sol. Chez certains fabricants, la trame électrique spéciale parquet affiche une épaisseur de seulement 1 mm, permettant une installation sans modifier les seuils ou les portes. Une variante existe pour le carrelage afin d'obtenir une diffusion régulière et un confort homogène. L'épaisseur totale d'un plancher chauffant électrique est principalement due à la sous-couche isolante ou à la plaque de répartition posée au-dessus de la trame chauffante.

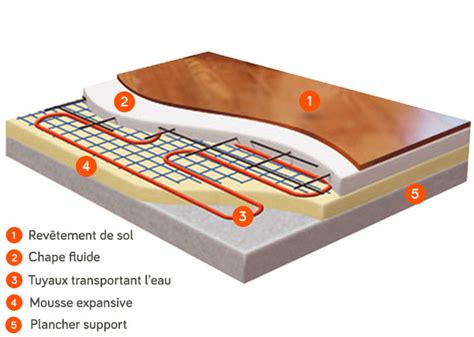

Le plancher chauffant hydraulique est la solution la plus répandue pour sa fiabilité et son efficacité. Il s'agit d'un système à eau chaude basse température, constitué d'un réseau de tubes dans lesquels circule l'eau chauffée. Ce réseau est guidé et maintenu sur une dalle d'isolation thermique, qui peut être plane ou à plots. Les tubes sont reliés à un collecteur (ou nourrice), qui régule la distribution de l'eau entre le générateur de chaleur et le plancher lui-même. Ce type de système offre un confort thermique exceptionnel et des économies d'énergie significatives.
Une évolution notable du système hydraulique est le plancher chauffant rafraîchissant. Il fonctionne grâce à une pompe à chaleur air eau réversible. Relié à votre système de chauffage, il se compose d'un réseau de tubes posés au sol dans lesquels circule de l'eau. En été, l'eau circulant dans le réseau est plus fraîche, ce qui permet d'obtenir une légère baisse de la température ambiante, typiquement de 2 à 3°C. Ce système est très économique car il consomme moins d'énergie que les autres appareils thermiques.
Pour assurer la performance et la longévité d'un plancher chauffant hydraulique, le choix des matériaux est crucial.
L'installation d'un plancher chauffant hydraulique requiert minutie et précision.
Le sol support doit être propre, sec, plan et exempt de débris et de poussière. Les cloisons et huisseries doivent être installées, ainsi que tous les bâtis verticaux (cheminée, etc.) avant le début de l'installation. Une surface irrégulière peut affecter la répartition de la chaleur et la durée de vie du système. Des travaux de ragréage peuvent être nécessaires pour corriger les imperfections. D'après le DTU 70-1 et DTU 65-8, il est interdit d'intégrer des canalisations électriques ou sanitaires dans la dalle flottante ; si elles courent sur le support, elles doivent être noyées dans un ravoirage conforme aux normes.
Ces éléments constituent le support thermique sur lequel reposera le circuit hydraulique. La pose se fait pièce par pièce, en respectant l'alignement des plots pour assurer une surface plane. Les jonctions entre les plaques doivent être étanches, souvent réalisées avec du scotch, pour empêcher l'infiltration du béton lors du coulage de la chape. Des espaces résiduels peuvent être comblés avec de la mousse polyuréthane pour garantir l'étanchéité thermique. L'isolation doit être continue et parfaitement jointoyée pour éviter les ponts thermiques.

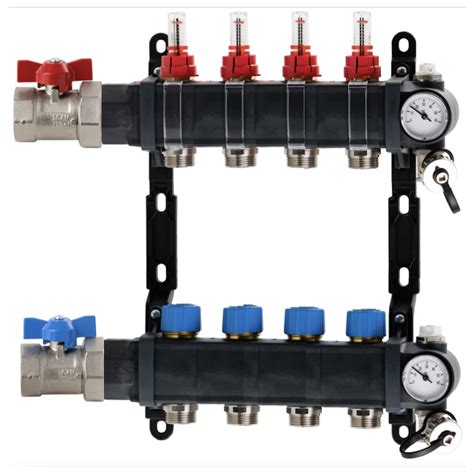

Les collecteurs, éléments clés du système, sont généralement installés dans des placards ou encastrés, centrés par rapport aux pièces à desservir. Un ensemble collecteur est prévu par niveau. Pour des installations supérieures à 100m², il est conseillé de mettre en place plusieurs ensembles collecteurs pour faciliter la distribution et l'équilibrage du circuit hydraulique.
La bande de désolidarisation ou bande périphérique joue un rôle crucial. Elle isole la dalle chauffante des éléments verticaux (murs, poteaux, cloisons) et agit comme joint de dilatation. Elle doit être installée sur le pourtour de toutes les pièces, des piliers, des cheminées, des emprises d'escalier et de tous les éléments verticaux en contact avec la dalle.
C'est l'étape centrale. Le réseau hydraulique, composé de boucles individuelles, distribue l'eau chauffée sur toute la surface. Les tubes (PER ou multicouches) doivent être fixés et respecter un certain pas, pièce par pièce, en fonction des besoins en température. Une boucle correspond à la longueur de tube installée, généralement maximum 120 ml, permettant de chauffer de 12 à 20 m². La distribution homogène assure une température uniforme sur le sol. Des distances minimales doivent être respectées : 5 cm d'un mur fini ou d'une surface couverte, et 20 cm d'un conduit de cheminée, trémie ouverte ou maçonnée. Toute traversée de mur ou de cloison sera protégée par un gainage. Le déroulement du tube se fait de la périphérie vers le centre, en respectant le rayon minimum de courbure pour ne pas pincer le tube.
Mise en place d'un circuit hydraulique : étapes de raccordement et d'agraçage
Le remplissage doit se faire circuit par circuit pour faciliter la purge complète de l'air. Il est conseillé d'ajouter un antigel à l'eau pour la protéger du gel, du tartre, des algues et de la corrosion. L'opération implique l'ouverture sélective des circuits sur les collecteurs de départ et de retour, le raccordement d'un tuyau d'alimentation d'eau, et l'ouverture des purgeurs d'air. L'eau est introduite jusqu'à ce que l'air soit évacué.
Avant la mise en place de la chape, il est essentiel de vérifier l'étanchéité du plancher chauffant. Une pompe à épreuve est raccordée pour atteindre une pression minimale de 4 bars. L'installation est laissée sous pression pendant 48 heures. Un réajustement de la pression peut être nécessaire. Une vérification visuelle de l'ensemble des circuits permet de s'assurer de l'absence de fuites.

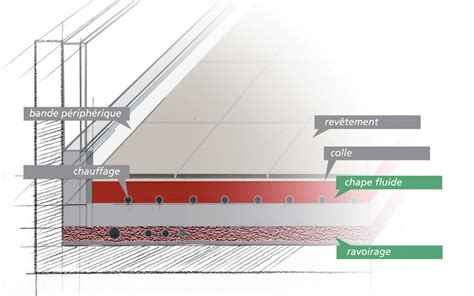

Cette étape finalise la structure thermique. Pendant la phase d'enrobage et de prise du béton, il est impératif de maintenir la pression d'eau dans le réseau (3 bars) pour éviter les infiltrations et dégradations. La température de la dalle et de la pièce doit être maintenue au-dessus de 5°C pendant au moins 3 jours. La chape doit être réalisée conformément au DTU, dosée à au moins 350 kg/m³ de béton. L'épaisseur minimale de la chape au-dessus du tube PER est de 30 mm sans joint de fractionnement, ou 40 mm avec un joint. Les joints de fractionnement sont nécessaires pour les surfaces supérieures à 40m² ou les distances supérieures à 8 mètres, et prévus au seuil de porte pour éviter la fissuration de la dalle. Le séchage de la chape est de 14 jours minimum.
La mise en chauffe ne peut intervenir que 14 jours après le coulage de la chape. La température du fluide chauffant est augmentée progressivement sur une période d'environ 10 jours par paliers de 5°C maximum. Ce protocole évite les chocs thermiques et prolonge la durée de vie du système.
Le choix du revêtement influence la performance thermique. Il doit être compatible avec le chauffage au sol. La pose est réalisée après une mise en température de la dalle (10 jours) et un arrêt du chauffage pendant 24h. Les revêtements scellés comme le carrelage offrent une bonne conductivité. Les revêtements stratifiés et les planchers bois doivent faire l'objet d'un Avis Technique favorable. Les revêtements collés, textiles, céramiques, plastiques nécessitent le respect de normes spécifiques et l'interruption du chauffage pendant leur pose et les jours suivants.
L'épaisseur totale d'un plancher chauffant varie de quelques centimètres à plus de dix centimètres, selon les modèles et les modes d'installation. Les solutions les plus fines sont installées en pose sèche, tandis que les plus encombrantes sont enrobées d'une chape fluide.
Un complexe fin réchauffe la pièce plus rapidement car il y a moins de masse à chauffer. Les systèmes secs, avec leur faible inertie, facilitent le réglage quotidien du chauffage. Les planchers plus épais nécessitent plus de temps pour atteindre la température souhaitée, mais conservent ensuite plus longtemps la chaleur.
L'épaisseur d'un plancher chauffant modifie la hauteur totale du sol fini. En rénovation, une installation traditionnelle peut réduire la hauteur sous plafond de plusieurs centimètres et rendre les travaux techniquement impossibles. Un plancher plus fin limite ce risque, évite la reprise des portes et le travail sur les seuils, et réduit les coûts des travaux induits. Les systèmes posés à sec, tels que ceux proposés par Bonnici, limitent l'épaisseur nécessaire grâce à des panneaux préformés et des plaques de répartition, restant souvent inférieurs à 20 mm.
La chape est l'une des couches ayant le plus d'impact sur l'épaisseur totale. Une chape fluide peut ajouter plusieurs centimètres. Les systèmes posés à sec évitent cette contrainte en utilisant une plaque de répartition qui se pose directement sur les panneaux.
En construction neuve, la hauteur sous plafond étant prévue dès la conception, un complexe plus épais est toléré. En rénovation, les systèmes plus fins simplifient les travaux. Dans tous les cas, une isolation thermique renforcée associée à un plancher chauffant de faible épaisseur (hydraulique ou électrique) est un gage de réactivité et d'économies d'énergie. L'épaisseur doit toujours être adaptée au confort recherché, au poids admissible et à la hauteur disponible.
Une fois installé, un plancher chauffant, qu'il soit électrique ou hydraulique, ne nécessite pratiquement aucune intervention particulière pendant une trentaine d'années, à l'exception des contrôles d'entretien.
Entretien d'un Plancher Chauffant Hydraulique :
Des fabricants comme REHAU proposent une gamme étendue de systèmes pour réaliser des planchers chauffants-rafraîchissants basse température (PCRBT), adaptés à diverses configurations de chantier, de la construction neuve à la rénovation, pour des applications résidentielles, tertiaires ou sportives. Leurs systèmes s'inscrivent dans les réglementations thermiques actuelles (RT2012, RE2020) et sont compatibles BBC.
Parmi leurs solutions, on trouve :
Ces systèmes, associés à des collecteurs performants, visent à faciliter la tâche des professionnels du bâtiment, en proposant des composants faciles à transporter, à installer et à mettre en œuvre avec un minimum d'effort physique. L'adaptabilité et la simplicité d'installation sont au cœur de leur développement pour répondre aux exigences du quotidien sur les chantiers.
