Le chauffe-eau thermodynamique, souvent désigné par des modèles tels que le Bourgeois Global Effie 190E, représente une solution de plus en plus populaire pour la production d'eau chaude sanitaire (ECS) domestique. Son principe repose sur l'exploitation des calories présentes dans l'air ambiant ou extérieur, une énergie renouvelable et gratuite, pour chauffer l'eau. Cette technologie offre une alternative économique et écologique aux systèmes de chauffage traditionnels. Ce guide se propose de détailler les aspects essentiels liés à l'installation, au fonctionnement et à la maintenance de ces appareils, en s'appuyant sur les informations typiques fournies dans les manuels d'utilisation, tels que ceux pour les modèles NeptuO 230 BG et NeptuO 350 BG.
Le présent manuel, et par extension ce guide, contient les informations nécessaires sur l'unité. Il est crucial de lire attentivement ce contenu avant d'utiliser l'appareil et de procéder à sa maintenance. Le ballon thermodynamique est l'un des systèmes les plus économiques de production d’eau chaude sanitaire à usage domestique. Grâce à l'énergie renouvelable des calories gratuites contenues dans l'air ambiant ou extérieur, l'unité se positionne comme une solution performante et respectueuse de l'environnement.
Les instructions de sécurité sont d'une importance capitale pour éviter tout désagrément pour l'utilisateur ainsi que pour toute autre personne, et tout dommage matériel. Une mauvaise utilisation résultant du non-respect des instructions est susceptible de provoquer des blessures ou des dommages.
Il est impératif d'installer l'appareil uniquement s'il est conforme aux réglementations, aux règlements et aux normes locales. L'installation, la maintenance et toute intervention sur l'appareil doivent être effectuées par un professionnel qualifié, un représentant de la marque, ou par une personne qualifiée, afin d'éviter tout danger. Tout déplacement ou toute réparation non conforme de l'appareil risque d'entraîner des désordres tels que des fuites d'eau, un risque de décharges électriques, des blessures, un incendie, etc.
Il est également essentiel de ne pas arracher les étiquettes présentes sur l'appareil, car elles fournissent des informations importantes sur son fonctionnement et sa sécurité.
Avant de commencer l'installation, il est primordial de s'assurer que toutes les pièces nécessaires se trouvent à l'intérieur du carton. Le colisage typique d'un ballon thermodynamique comprend l'unité principale, souvent décrite comme une pompe à chaleur de type ballon thermodynamique monobloc pour eau chaude sanitaire, ainsi que le manuel d’installation et d’utilisation. La vérification minutieuse du contenu du colisage permet d'éviter tout retard ou complication lors de l'installation.

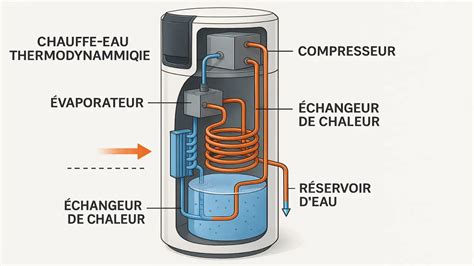

Le ballon thermodynamique est un appareil complexe dont la compréhension des composants est essentielle à son bon fonctionnement et à sa maintenance. Les composants et descriptions détaillent les différentes parties de l'unité, chacune ayant un rôle spécifique.

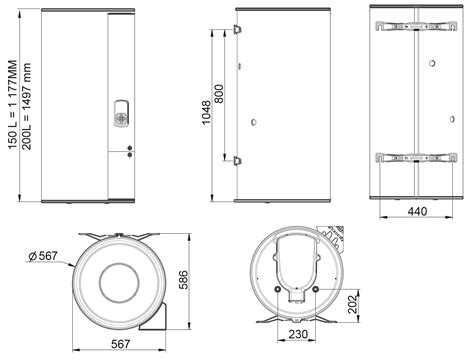

Les dimensions varient en fonction des modèles, comme illustré par les exemples NeptuO 230 et NeptuO 350. Typiquement, ces dimensions incluent :
L'anode magnésium est un élément immuable de protection anticorrosion. Elle est montée dans le réservoir de stockage de l’eau chaude sanitaire afin d'éviter les phénomènes de corrosion à l'intérieur du réservoir et de protéger le réservoir ainsi que les autres composants, contribuant ainsi à prolonger la durée de vie du réservoir.
L'installation d'un ballon thermodynamique doit impérativement être confiée à un professionnel qualifié. Il est très fortement recommandé d'installer l'appareil à l'intérieur. L'appareil ne doit pas être installé à l'extérieur ou dans un endroit exposé aux intempéries. Il doit être installé obligatoirement à l'abri du gel, car le gel peut endommager gravement les composants de l'appareil.
Le transport de l'unité, notamment à l'aide d'un chariot élévateur, requiert des précautions. L'unité doit être maintenue sur sa palette, et la vitesse de levage doit être réduite au minimum. En raison de sa masse concentrée au sommet, l'unité doit être maintenue en place pour éviter tout risque de basculement. Il faut veiller à ne pas endommager l'unité lors de ces opérations.

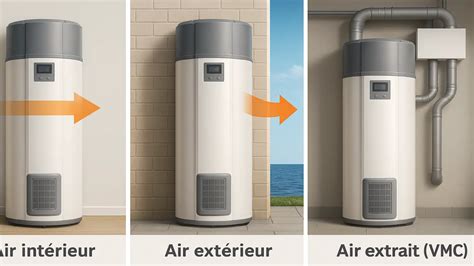

Des conduits d'entrée et/ou de sortie d'air peuvent être raccordés. Cependant, il est important de noter que si des tuyaux d'entrée et/ou de sortie d'air sont raccordés, le débit d'air et la capacité de la pompe à chaleur seront réduits. Si l'unité est raccordée à des conduits d'air, ceux-ci doivent avoir un diamètre intérieur de 150 mm pour les tuyaux ou un diamètre intérieur de 150 mm pour les flexibles.
Une attention particulière doit être portée au groupe de sécurité. Le groupe de sécurité doit répondre aux normes en vigueur applicables (obligatoire) et doit être installé sur l’arrivée d’eau froide. À défaut, cela pourrait endommager le ballon, voire blesser des personnes. Le point d'ouverture du groupe de sécurité est généralement fixé à 7 Bars. L'évacuation connectée à ce groupe doit être correctement acheminée.
Pour la connexion électrique, les spécifications du câble d'alimentation sont typiquement de 3*2,5 mm² pour une longueur inférieure à 20 mètres. Il est crucial de noter que la section des câbles varie selon la longueur. En cas de doute, il est indispensable de consulter un électricien qualifié. Il doit y avoir un disjoncteur de protection thermique pour connecter l'unité au système d'alimentation électrique.
L'interface utilisateur d'un ballon thermodynamique est conçue pour être intuitive, permettant un contrôle aisé des différents modes de fonctionnement. Les boutons polyvalents servent à régler la température, les paramètres, à vérifier les données et à programmer l'horloge ou le minuteur.
Lorsque l'appareil est en marche, l'appui sur les boutons UP ou DOWN permet de régler directement la température de consigne de l'eau chaude sanitaire.
Une fonction de ventilation peut être activée ou désactivée en appuyant sur un bouton spécifique et en le maintenant enfoncé pendant 5 secondes lorsque le ballon thermodynamique est en marche. Si cette fonction est activée, le ventilateur continuera à fonctionner pour ventiler l'air même lorsque la température de l'eau atteint le point de consigne et que l'unité est en veille. Si cette fonction est désactivée, le ventilateur s'arrêtera dans ces mêmes conditions.
Le fonctionnement peut également être géré via une application mobile grâce à la connectivité Wi-Fi. L'installation de l'application "Smart Life-Smart Living" (ou une application similaire) est la première étape. Il suffit de scanner le code QR fourni pour télécharger l'application sur les systèmes iOS et Android. Après avoir accepté les conditions, choisi le pays et entré les informations requises (numéro de téléphone portable ou adresse électronique), un mot de passe est défini.
La configuration de l'application implique la connexion du module Wi-Fi à l'unité de pompe à chaleur. Il est essentiel que le module et les appareils mobiles soient connectés aux mêmes réseaux Wi-Fi. Une fois l'unité de pompe à chaleur allumée, il faut continuer à appuyer simultanément sur un bouton spécifique pour initier la connexion Wi-Fi.
Une fois la connexion établie, l'utilisateur peut nommer l'appareil à sa convenance. L'application offre des fonctionnalités telles que :
La vérification et l'ajustement des paramètres sont cruciaux pour garantir le bon fonctionnement et la longévité de l'appareil. Pour accéder à l'interface de vérification des paramètres, il faut généralement éteindre l'appareil, puis appuyer sur un bouton spécifique pendant 5 secondes. Certains paramètres peuvent être vérifiés directement via le panneau de commande.
Le manuel d'utilisation peut également fournir une liste des paramètres, leurs valeurs d'essai réelles, et les codes d'erreur associés. Par exemple, des codes d'erreur peuvent indiquer des dysfonctionnements liés à la température de la bobine de l'évaporateur, à la température du gaz de retour, ou à la température ambiante.
Des tableaux détaillent les procédures de diagnostic et de résolution des problèmes pour différents codes d'erreur. Par exemple, une surchauffe peut être causée par un court-circuit ou une panne de la carte de circuit imprimé, nécessitant le remplacement du capteur ou de la carte. Un débit de fluide très faible dans le circuit solaire peut indiquer un problème de raccordement des câbles ou une défaillance de la carte mère.
Il est important de noter que les défaillances dues à une installation non conforme à la réglementation en vigueur et à un défaut d'entretien, ainsi que les dégâts divers provoqués par des chocs ou des chutes après le départ usine, ou encore le positionnement de l'appareil dans un endroit soumis aux intempéries ou au gel, peuvent exclure l'appareil de la garantie. L'utilisation d'une eau présentant des critères d'agressivité peut également affecter la garantie.
Pour que le ballon thermodynamique fonctionne de manière optimale, un certain nombre de contrôles et d'inspections au niveau du ballon ainsi que des câblages doivent être effectués annuellement.
Le nettoyage du filtre à eau est une opération de maintenance essentielle pour garantir une bonne qualité de l'eau. Un manque d'eau ou une eau sale peuvent affecter les performances de l'appareil et réduire sa durée de vie. D'autres opérations de maintenance peuvent inclure la vérification de l'anode magnésium et son remplacement si nécessaire, ainsi que le nettoyage des composants externes.
Cette section fournit des informations utiles pour le diagnostic et la correction de certains problèmes courants. Avant de commencer toute procédure de dépannage, il est conseillé d'inspecter soigneusement le ballon et de rechercher des défauts évidents tels que des branchements ou un câblage défectueux.
Avant de contacter un technicien de dépannage, il est recommandé de lire attentivement ce chapitre, car il peut vous faire gagner du temps et de l'argent en vous aidant à identifier et résoudre des problèmes simples par vous-même. Les manuels fournissent souvent des tableaux de dépannage détaillant les symptômes, les causes probables et les solutions recommandées pour une large gamme de dysfonctionnements.
Les spécifications techniques fournissent les informations essentielles sur les performances et les caractéristiques de l'appareil. Pour les modèles NEPTUO BG, les données techniques typiques incluent :
Un tableau de conversion pour les capteurs de température (sonde) peut également être fourni, indiquant les valeurs de résistance pour différentes températures, telles que R25 = 5,0 KΩ ± 1,0 % et B25-50 = 3 470 K ± 1,0 %. Ces informations sont cruciales pour le diagnostic et la calibration des capteurs.
En résumé, le chauffe-eau thermodynamique Bourgeois Global Effie 190E, à l'instar des modèles NeptuO, est un appareil performant qui, lorsqu'il est correctement installé et entretenu, offre une solution économique et écologique pour la production d'eau chaude sanitaire. La lecture attentive du manuel d'installation et d'utilisation, le respect des consignes de sécurité et l'intervention de professionnels qualifiés sont les clés d'une utilisation optimale et sécurisée de cet équipement.
