La climatisation gainable, bien que souvent méconnue du grand public, s'affirme comme une solution de plus en plus prisée pour assurer un confort thermique optimal dans les habitations et les bureaux. Ce système sophistiqué, qui repose sur une architecture ingénieuse, se distingue par sa capacité à offrir une distribution homogène de l'air frais ou chaud à travers des gaines discrètement dissimulées dans les plafonds. Cette intégration architecturale parfaite permet de préserver l'esthétique des espaces tout en garantissant un environnement agréable. Face à une demande croissante de confort et d'efficacité énergétique, la climatisation gainable se positionne comme une option de choix, alliant discrétion et performance. L'installation d'un tel système, bien que complexe, est un investissement dans le bien-être et la valeur d'une propriété.

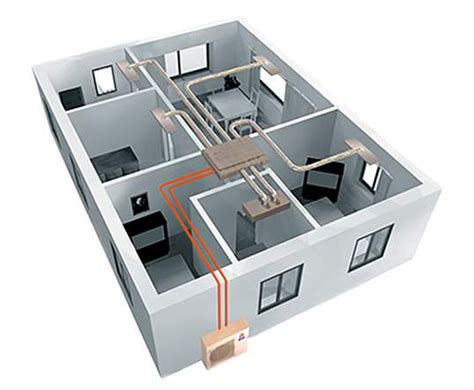

Le système de climatisation gainable repose sur une architecture centralisée, comprenant une unité extérieure et une unité intérieure, reliées par un réseau de gaines. L'unité extérieure, véritable cœur du dispositif, capte les calories présentes dans l'air ambiant grâce à son évaporateur performant, même par températures négatives, grâce aux technologies actuelles. L'unité intérieure, quant à elle, se loge discrètement dans les combles ou sous un faux-plafond, permettant une intégration architecturale parfaite et libérant ainsi l'espace habitable.

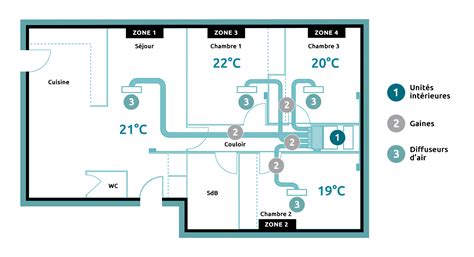

Le réseau de gaines constitue l'élément distinctif de cette solution. Ces conduits, généralement en tôle galvanisée ou en aluminium flexible, serpentent dans les cloisons pour acheminer l'air traité vers chaque pièce. Les bouches de soufflage, judicieusement positionnées, diffusent l'air climatisé de manière uniforme. Les registres motorisés, véritables valves intelligentes, régulent le débit d'air selon les besoins de chaque zone, répondant aux signaux des thermostats répartis dans les différentes pièces.
Le fonctionnement du système gainable s'appuie sur un cycle thermodynamique éprouvé. L'unité extérieure puise les calories dans l'air ambiant, et cette énergie transite vers l'unité intérieure où s'opère l'échange thermique avec l'air à traiter. L'air aspiré des pièces passe sur l'échangeur intérieur, se refroidit ou se réchauffe selon le mode sélectionné.
Le boîtier technique est le centre névralgique de la climatisation gainable, orchestrant la communication entre les différents composants du système. Un câblage précis et conforme aux schémas est essentiel pour garantir le bon fonctionnement et la fiabilité de l'installation.
Les instructions pour le branchement des câbles sur les bornes correspondantes du bornier doivent être suivies scrupuleusement. Il est impératif de s'assurer que chaque câble est correctement fixé et serré à l'aide des bornes et vis de connexion.
Les câbles du thermostat et de la télécommande se branchent sur le boîtier en respectant rigoureusement les codes couleurs des câbles. La télécommande Madoka joue un rôle central dans le contrôle du système.
La passerelle domotique, également appelée Webserver, se branche sur un bornier spécifique, souvent situé en bas à gauche du boîtier. Elle offre la possibilité de contrôler le système de climatisation à distance via une application sur smartphone, permettant une gestion intuitive et personnalisée du confort thermique.
La passerelle de communication, quant à elle, est indispensable pour assurer l'interopérabilité entre l'unité intérieure DAIKIN et les différents accessoires Airzone. Bien que souvent pré-installée, si ce n'est pas le cas, elle se branche de la même manière que la passerelle domotique. Les câbles de la télécommande Madoka et de la passerelle de communication se connectent sur les bornes P1 et P2 de l'unité intérieure.
Il est primordial de revérifier minutieusement l'ensemble des branchements effectués pour s'assurer qu'aucun câble n'est débranché ou mal fixé. Toute précaution doit être prise pour éliminer tout risque de contact entre les câbles et les éléments métalliques de l'unité intérieure. Une fois les branchements validés, l'alimentation électrique peut être réactivée au niveau du disjoncteur principal. Il convient alors de vérifier que l'unité intérieure s'allume correctement et répond aux commandes de la télécommande Madoka.
Le dimensionnement d'une climatisation gainable exige une approche méthodique, perfectionnée au fil des années d'expérience sur les chantiers. L'isolation du bâtiment influence directement les besoins frigorifiques. Une maison récente conforme aux normes thermiques (RT2012) nécessite environ 80 watts par mètre carré, tandis qu'un logement ancien peut exiger 120 watts ou plus.
Le réseau de gaines demande une attention particulière lors du dimensionnement. Chaque coude, chaque dérivation génère des pertes de charge qu'il faut impérativement compenser.
L'installation d'un système gainable requiert une planification rigoureuse. Le passage des gaines dans la structure existante représente souvent le défi majeur de ces projets. Les colliers métalliques ou rilsans maintiennent solidement les gaines au plénum et aux bouches de soufflage, garantissant une fixation robuste qui évite les vibrations parasites et assure la durabilité de l'installation.
L'espace nécessaire pour l'installation est également un facteur déterminant. Il faut un minimum de 200 mm pour les gainables basse pression. La préparation de l'espace implique de vérifier les faux plafonds et de s'assurer que l'espace est suffisant. La prévision de trappes de visite est essentielle pour faciliter l'accès aux unités et conduits lors de la maintenance. Un plafond en dalles (600×600) peut s'avérer particulièrement utile à cet égard.
La climatisation gainable offre une discrétion absolue, constituant son principal avantage. L'équipement est entièrement invisible, évitant ainsi les splits muraux inesthétiques. Seules les grilles de diffusion sont apparentes, s'intégrant harmonieusement à la décoration intérieure.
Son silence exceptionnel est un autre atout majeur. L'unité intérieure étant cachée, il n'y a aucun bruit perceptible dans la maison. Les éléments les plus bruyants, tels que le système de ventilation et le compresseur, sont isolés et éloignés des zones de vie.
La performance énergétique est également élevée. Utilisant une pompe à chaleur air-air, le système consomme peu d'énergie. Le Coefficient de Performance (COP) est souvent de 3 ou 4, ce qui signifie que pour 1 kWh consommé, il produit 3 à 4 kWh de chaleur ou de froid. Cela permet de réaliser des économies d'énergie considérables, pouvant atteindre jusqu'à 75 %. Les modèles récents sont classés A++ en froid et A+ en chaud.
Le confort sur mesure est une autre caractéristique appréciable. Le système diffuse une température uniforme dans toutes les pièces, et il est possible de programmer la température de chaque zone indépendamment. De plus, l'air est traité par une filtration unique, améliorant significativement la qualité de l'air intérieur, ce qui est particulièrement bénéfique pour les personnes sensibles aux allergènes.
Le respect de l'environnement est également un point fort, le système utilisant une énergie renouvelable.
Bien que la climatisation gainable offre un confort inégalé, il est important d'avoir une vision complète avant de se lancer. Le coût initial est un point clé ; l'investissement est souvent plus élevé qu'un système split classique en raison du coût des unités, des gaines et de la main-d'œuvre qualifiée.
La complexité d'installation est également à considérer. Elle demande une étude préalable approfondie et peut nécessiter des travaux conséquents pour créer des passages dans les murs et les plafonds, notamment pour l'installation d'un faux-plafond si celui-ci n'existe pas.
L'entretien régulier est nécessaire pour garantir la performance du système. Les filtres doivent être nettoyés régulièrement, et les gaines ainsi que les unités doivent être inspectées. En cas de panne, la localisation et la réparation d'un problème peuvent s'avérer plus difficiles et plus coûteuses qu'avec des systèmes plus simples.
Plusieurs options de régulation existent pour adapter le système gainable aux besoins spécifiques de chaque utilisateur.
Sans régulation : C'est la solution la plus simple à installer, mais la plus coûteuse à l'usage, car toutes les pièces ont la même température, dictée par la télécommande principale.
Régulation par servomoteurs : Des volets manuels équipés de servomoteurs sont ajoutés et pilotés par un thermostat dans chaque pièce, sauf celle abritant la télécommande principale. Cette solution permet de réguler la température à 2°C près et de couper la diffusion d'air, mais une seule pièce détermine le fonctionnement global.
Régulation DELTA DORE : Similaire à la précédente, ce système utilise des volets manuels avec servomoteurs, pilotés par des thermostats radio. Une passerelle de communication gère l'ensemble, rendant chaque pièce indépendante. Un by-pass est installé entre le plenum de soufflage et de reprise.
Régulation Airzone ou Shogun Navizone : Ces solutions les plus avancées sont faciles à installer et à configurer. Elles incluent un plenum de soufflage avec volets motorisés, un plenum de reprise, un pack de thermostats (filaires ou radio), une passerelle de communication et une platine centrale. Ces systèmes créent jusqu'à 8 zones indépendantes, contrôlent la température de chaque pièce avec précision, et génèrent des économies importantes (jusqu'à 53% avec Airzone). Le pilotage à distance via une application (comme Cozytouch) est souvent inclus, offrant une fonction de brassage d'air.
Un bon entretien est la clé de la longévité et de la performance d'un système de climatisation gainable. L'entretien courant, comme le nettoyage des filtres tous les deux ou trois mois, peut être réalisé par l'utilisateur. Il est fondamental pour assurer un flux d'air optimal et éviter une surconsommation d'énergie.
Cependant, une visite annuelle par un professionnel qualifié est fortement recommandée. Ce dernier pourra identifier les problèmes potentiels avant qu'ils ne s'aggravent et effectuer les réglages nécessaires. Un contrat d'entretien annuel est une excellente option pour garantir la pérennité du système.
En cas de dépannage, il est utile de connaître les problèmes courants tels que le manque de refroidissement, les bruits inhabituels ou les fuites d'eau. Des solutions simples comme la réinitialisation du système ou le nettoyage des composants accessibles peuvent parfois suffire.
Le coût d'une climatisation gainable est plus élevé qu'un système à splits, principalement en raison de la main-d'œuvre qualifiée nécessaire à son installation. Le matériel seul peut coûter entre 1 000 et 8 000 €, tandis que l'installation complète, matériel et pose, varie de 5 000 à 15 000 €.
Plusieurs facteurs influencent le prix : la puissance de l'appareil, sa classe énergétique (A++, A+++), le COP et le SEER, ainsi que la marque et la gamme du modèle. La complexité du chantier, notamment l'absence d'espace pour les gaines ou la nécessité de créer des faux plafonds, peut également augmenter le coût.
Malgré son coût, la climatisation gainable est éligible à plusieurs aides financières, telles que les Certificats d'Économie d'Énergie (CEE), MaPrimeRénov' et MaPrimeRénov' Sérénité de l'Anah. Le taux de TVA réduit à 5,5% pour l'installation dans les logements de plus de 2 ans, ainsi que l'Éco-Prêt à Taux Zéro (Éco-PTZ) et la prime à la conversion des chaudières, peuvent également alléger l'investissement.
Installer une climatisation gainable est un véritable métier qui requiert un savoir-faire spécifique. Un professionnel qualifié est indispensable pour garantir un fonctionnement optimal et sécurisé du système.
Le professionnel vous aidera à choisir le bon modèle en réalisant un bilan thermique complet. La pose du réseau aéraulique, les raccordements électriques et frigorifiques, ainsi que les réglages sont des opérations techniques complexes qui nécessitent une expertise pointue. La manipulation des fluides frigorigènes est soumise à une réglementation stricte et ne peut être réalisée que par des techniciens habilités, titulaires d'un certificat d'aptitude.
Certaines entreprises proposent une gestion complète du projet, incluant les travaux annexes tels que le percement de murs, l'alimentation électrique ou la plâtrerie. Avoir un seul interlocuteur pour tous vos travaux simplifie grandement le processus. Il est fortement recommandé de comparer plusieurs devis détaillés pour trouver la meilleure offre, en tenant compte de l'équilibre entre le prix, les services inclus et les garanties proposées. L'expertise d'un professionnel assure non seulement la performance de votre système, mais aussi votre tranquillité d'esprit.
