Le branchement d'un moteur électrique, surtout lorsqu'il présente six fils et fonctionne sur du 220V, peut sembler être une tâche ardue pour le non-initié. Cette complexité découle de la nécessité de connecter correctement les enroulements internes du moteur, le condensateur (souvent indispensable pour le démarrage et le bon fonctionnement des moteurs monophasés), et l'alimentation électrique, tout en prenant en compte les différentes configurations possibles pour le sens de rotation et, parfois, la variation de vitesse. L'objectif de cet article est de démystifier ce processus, en s'appuyant sur les informations fournies et les schémas de câblage courants pour les moteurs monophasés à six fils, particulièrement ceux rencontrés dans les applications de ventilation ou sur des machines comme les aspirateurs à copeaux.
Les moteurs monophasés, contrairement à leurs homologues triphasés, nécessitent une impulsion initiale pour démarrer. Cette impulsion est généralement fournie par un condensateur. Un moteur de 6 fils offre une flexibilité accrue dans le câblage, permettant potentiellement le contrôle du sens de rotation et l'utilisation de condensateurs de démarrage et permanents.
Les six fils d'un moteur monophasé représentent typiquement :
La photo fournie par l'utilisateur illustre une configuration où deux fils blancs fins (environ 0.75mm²) sont identifiés comme appartenant à la bobine du contacteur ou à la protection thermique, ce qui est une indication courante. Les autres fils, plus épais (environ 1.5mm²), correspondent aux enroulements principaux et auxiliaires, ainsi qu'aux connexions d'alimentation.
Face à un moteur dont le câblage est inconnu, les mesures de résistance ohmique entre les différents fils sont la première étape indispensable. Ces mesures permettent d'identifier les différents enroulements et de déduire le schéma de câblage applicable.
Dans le cas présenté, les mesures initiales sont :
Ces valeurs suggèrent une certaine logique, bien que la présence de trois fils épais (noir, rouge 1, blanc) et d'un autre fil rouge (rouge 2) puisse prêter à confusion. L'hypothèse d'un "point milieu" pour le fil noir est plausible, indiquant qu'il pourrait être commun à plusieurs enroulements. La valeur de 0.5 Ohms pour les fils fins confirme leur rôle de protection.
D'autres mesures ont été effectuées, notamment entre trois fils (rouge, blanc, noir) donnant :
Ces valeurs, très faibles, indiquent des connexions directes entre ces fils, probablement au sein d'un même enroulement ou de connexions parallèles. L'identification précise des enroulements principaux et auxiliaires est primordiale. Typiquement, l'enroulement principal aura une résistance plus faible que l'enroulement auxiliaire.

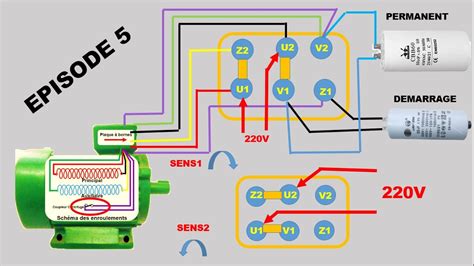

Le site mentionne une "LISTE DES SCHEMAS DE BRANCHEMENT" qui classe les moteurs par nombre de fils. Pour un moteur à 6 fils, le schéma le plus pertinent est le 5_2 - 6 Fils à condensateur permanent et condensateur de démarrage avec coupleur centrifuge - 2 sens de rotation. Ce schéma correspond à la configuration la plus courante pour les moteurs monophasés de cette catégorie, offrant la possibilité d'inverser le sens de rotation.
Ce type de moteur possède :
Dans ce schéma, le condensateur permanent est branché entre l'enroulement auxiliaire et un point commun, tandis que le condensateur de démarrage est en série avec le coupleur centrifuge et l'enroulement auxiliaire. L'alimentation secteur est connectée aux bornes de l'enroulement principal.
Dans le cas spécifique de l'utilisateur, la photo du câblage montre :
Les autres fils, non visibles sur la photo mais disposant de cosses pour le condensateur, sont interprétés comme :
Cette interprétation suggère que le moteur est configuré comme un moteur 4 fils, où les connexions internes entre enroulement principal et secondaire, ainsi qu'entre le condensateur et les enroulements, sont déjà réalisées. Seules les connexions externes pour le condensateur et l'alimentation sont nécessaires. L'impossibilité d'inverser le sens de rotation dans cette configuration est mentionnée, ce qui est typique des moteurs où le condensateur est câblé en interne de manière fixe.
Cependant, le problème initial mentionne un moteur de 6 fils. Si l'interprétation du moteur 4 fils est correcte, cela signifie que deux des six fils ne sont pas utilisés pour le fonctionnement de base, ou qu'il s'agit d'une configuration plus complexe comme celle décrite dans le schéma 5_2.
Scénario 1 : Le Moteur est un Moteur 4 Fils avec Connexions Internes (comme suggéré par l'utilisateur)
Dans ce cas, le câblage serait relativement simple :
Ce scénario explique pourquoi certaines mesures de résistance pourraient sembler moins évidentes si des enroulements sont déjà pontés en interne.
Scénario 2 : Le Moteur est un Véritable Moteur 6 Fils (Schéma 5_2)
Si le moteur est un véritable moteur 6 fils avec coupleur centrifuge, le câblage devient plus complexe :
Les mesures ohmiques seraient cruciales ici pour identifier chaque paire d'enroulements. Par exemple, si le fil Noir est commun :
Le problème mentionne un moteur de 1.5kW. Ces moteurs nécessitent souvent un condensateur permanent pour un fonctionnement optimal et un condensateur de démarrage pour aider au lancement, surtout s'ils sont soumis à une charge au démarrage (comme un aspirateur).
L'utilisateur a récupéré un aspirateur à copeaux Lurem Aspi2000 dont le condensateur a explosé et le moteur a été entièrement décâblé. Il s'agit d'un moteur mono 1.5kW 6 fils. La photo du câblage et les mesures ohmiques sont les indices principaux.
La photo montre :
L'utilisateur suppose que les fils restants (Rouge 2, Blanc) se branchent sur le condensateur. Cependant, cela ne correspond qu'à 4 fils utilisés pour le câblage de base.
Les mesures ohmiques fournies :
Ces mesures sont déroutantes si l'on s'attend à trouver des paires d'enroulements distinctes. L'hypothèse d'un fil noir comme point commun est renforcée par la proximité des valeurs entre Noir-Rouge 1 et Noir-Blanc. La valeur plus élevée Noir-Rouge 2 suggère un autre enroulement.
Le témoignage de "piccolo82" est pertinent : "Sayez, j ai teste les omhs entre fils: seulement 3 entre eux donnent du passage( rouge, blanc noir). J ai donc fait comment le schéma, j ai soudé un condo de 1 uf entre le rouge et le blanc, et branche donc a la phase secteur et le fil noir a N. Le ventilo tourne, malgrais je ne crois pas soit en pleine puissance; mais restent 3 fils sans brancher…"
Cela confirme que, dans certains cas, un moteur 6 fils peut être configuré pour fonctionner avec seulement 3 ou 4 fils utilisés pour le câblage de base, les autres étant destinés à des fonctions comme l'inversion du sens de rotation ou des vitesses multiples. La valeur de 1µF pour le condensateur semble faible pour un moteur de 1.5kW, ce qui pourrait expliquer le manque de puissance.

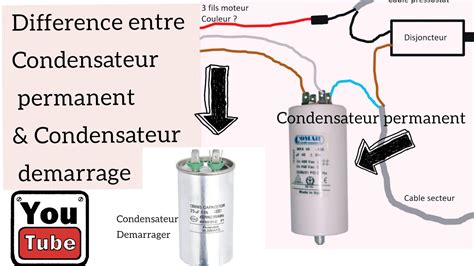

Les moteurs monophasés utilisent généralement deux types de condensateurs :
La présence de fils supplémentaires et la mention de "3 vitesses" dans certains contextes (bien que le moteur de l'aspirateur soit probablement à une seule vitesse) suggèrent que le moteur pourrait être polyvalent. La valeur de 1µF mentionnée par piccolo82 est très probablement trop faible pour un moteur de 1.5kW, qu'il s'agisse d'un condensateur permanent ou de démarrage. Les valeurs courantes pour un condensateur permanent sur un moteur de cette puissance sont de l'ordre de 15 à 25 µF. Pour un condensateur de démarrage, cela peut être encore plus élevé, de l'ordre de 100 à 250 µF, mais toujours déconnecté après le démarrage.
Pour le moteur de l'aspirateur à copeaux Lurem Aspi2000, voici une approche structurée :
Identification des Enroulements : Mesurer la résistance entre toutes les paires de fils.
Interprétation des Mesures et Hypothèse du Câblage :
Choix et Branchement du Condensateur :
L'inversion du sens de rotation d'un moteur monophasé se fait généralement en inversant la connexion de l'un des fils de l'enroulement auxiliaire par rapport à l'alimentation. Sur un moteur 6 fils, cela est souvent rendu possible par le câblage interne et/ou un commutateur externe. Si le moteur est configuré comme un moteur 4 fils avec connexions internes fixes, l'inversion du sens de rotation n'est pas possible sans modifier le câblage interne, ce qui est une opération complexe. L'utilisateur mentionne explicitement qu'il n'est "pas possible d'inverser le sens de rotation" dans sa configuration supposée 4 fils, ce qui est cohérent.
Le câblage d'un moteur de 6 fils nécessite une approche méthodique. Les mesures ohmiques sont la clé. La présence de fils fins pour la protection thermique est une bonne indication. L'identification des enroulements principaux et auxiliaires à l'aide d'un ohmmètre est la prochaine étape critique. Ensuite, il faut se référer aux schémas de câblage standards pour moteurs monophasés 6 fils, en particulier le schéma 5_2, pour comprendre comment connecter l'alimentation, le condensateur (permanent et/ou de démarrage), et les fils de protection.
Il est crucial de noter que les couleurs des fils ne sont pas normalisées et peuvent varier considérablement entre les fabricants. Les mesures de résistance sont donc le seul moyen fiable d'identifier les différentes parties du moteur. Si le moteur a été entièrement décâblé, il est possible que des marquages sur le moteur lui-même fournissent des indices supplémentaires. En l'absence de marquages clairs, une approche par essais et erreurs prudente, en commençant par les configurations les plus courantes et en surveillant attentivement l'échauffement du moteur, peut être nécessaire. L'utilisation d'un multimètre pour mesurer la tension et le courant pendant le fonctionnement est également fortement recommandée pour diagnostiquer d'éventuels problèmes.
Pour le moteur de l'aspirateur, la priorité est d'identifier correctement les enroulements et de choisir le condensateur approprié (probablement un condensateur permanent d'environ 15-25µF pour un moteur 1.5kW). Si le moteur fonctionne avec ce condensateur mais peine à démarrer ou manque de puissance, un condensateur de démarrage pourrait être ajouté, mais cela impliquerait de déterminer si le moteur possède un contacteur centrifuge ou s'il faut en installer un.
Il est important de se rappeler que travailler avec l'électricité peut être dangereux. Si vous n'êtes pas sûr de vous, il est toujours préférable de faire appel à un professionnel qualifié.
