La recherche de solutions de chauffage et de rafraîchissement économes en énergie et respectueuses de l'environnement a propulsé la pompe à chaleur (PAC) géothermique au premier plan. Parmi ses différentes déclinaisons, la géothermie sur nappe, qui exploite la chaleur des eaux souterraines, offre un potentiel énergétique considérable et une efficacité remarquable. Cet article explore en profondeur le fonctionnement, les avantages, les contraintes et les perspectives de cette technologie prometteuse, en s'appuyant sur les données fournies pour éclairer le lecteur sur ses multiples facettes.

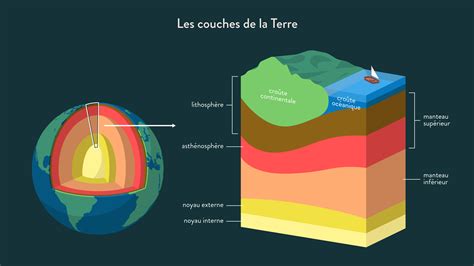

La géothermie, littéralement "chaleur de la terre", repose sur le principe fondamental que notre planète emmagasine une quantité colossale d'énergie thermique. Cette chaleur provient de deux sources principales : l'énergie solaire qui réchauffe la surface terrestre via le soleil, la pluie et le vent, et la chaleur interne de la Terre, générée par la désintégration d'éléments radioactifs dans les roches et par la chaleur résiduelle du noyau terrestre. Cette énergie, constamment renouvelée, est une source d'alimentation stable et qualitative, peu importe les conditions météorologiques extérieures.
La géothermie de surface, ou "géothermie très basse énergie", exploite cette chaleur à des profondeurs généralement comprises entre 0 et 100 mètres, où la température du sol reste remarquablement stable tout au long de l'année, aux alentours de 12°C en moyenne en France. Cette constance est due à l'isolation naturelle du sous-sol, qui protège des variations saisonnières de température.
Une pompe à chaleur géothermique fonctionne sur un principe thermodynamique similaire à celui d'un réfrigérateur, mais inversé. Son rôle est de capter les calories présentes dans une source "froide" (le sous-sol ou une nappe phréatique) pour les restituer à une source "chaude" (le bâtiment à chauffer). Ce transfert d'énergie est rendu possible grâce à un fluide frigorigène qui circule dans un circuit fermé.
Le processus se déroule en plusieurs étapes clés :
Le Captage de la Chaleur : La chaleur est extraite du sous-sol ou de la nappe phréatique via des capteurs ou des sondes géothermiques. Ces dispositifs sont soit enterrés horizontalement à faible profondeur, soit insérés verticalement dans des forages plus profonds. Dans le cas de la géothermie sur nappe, un premier forage permet de capter l'eau souterraine.
Le Transfert de Chaleur : L'eau captée (ou un fluide caloporteur circulant dans des capteurs) cède sa chaleur à un fluide frigorigène au sein de l'évaporateur de la pompe à chaleur. Ce fluide, sous l'effet de la chaleur, passe de l'état liquide à gazeux.
L'Amplification de l'Énergie : Le gaz frigorigène est ensuite comprimé par un compresseur. Cette compression augmente considérablement sa température.
La Restitution de la Chaleur : Dans le condenseur, le gaz chaud cède son énergie thermique au circuit de chauffage central du bâtiment. Le fluide frigorigène retrouve alors son état liquide, prêt à recommencer le cycle.
Pour le mode rafraîchissement, le cycle s'inverse : la chaleur du bâtiment est extraite et rejetée dans le sous-sol ou la nappe phréatique. Une technique appelée "géocooling" (ou "freecooling") permet même, lorsque les besoins en froid sont modérés, d'utiliser directement le fluide géothermal comme source de rafraîchissement, sans solliciter la pompe à chaleur.

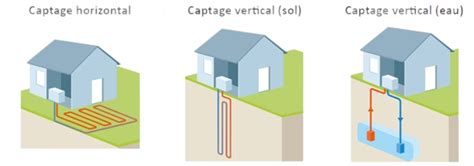

Le choix du système de captage est déterminant pour l'efficacité et le coût d'une installation géothermique. Plusieurs options s'offrent aux particuliers et aux professionnels :

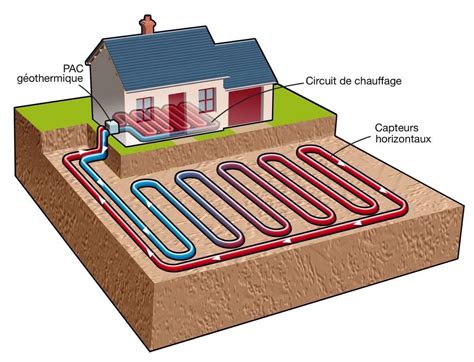

Ce système consiste à enterrer des tubes, généralement en polyéthylène, entre 60 cm et 1,20 mètre de profondeur. Il s'apparente à une mise en place de serpentins dans le jardin. Le captage horizontal permet de récupérer environ 20 à 25 W de puissance par mètre carré de terrain. Il est souvent privilégié dans les constructions neuves en raison de son coût d'installation plus abordable et de sa relative simplicité de mise en œuvre. Cependant, il nécessite une surface de terrain conséquente et ses rendements peuvent être légèrement inférieurs à ceux du captage vertical en raison de températures souterraines moins élevées et de variations dues aux conditions climatiques de surface.
Le captage vertical, également appelé "sondage géothermique", consiste à insérer une ou plusieurs sondes géothermiques dans des forages réalisés en profondeur.
Sondes Géothermiques Verticales Classiques : La sonde, souvent en forme de U, est descendue dans un forage d'une profondeur allant de 50 à 150 mètres, voire jusqu'à 200 mètres pour certaines applications. Le forage est ensuite remblayé avec un matériau conducteur pour optimiser le transfert de chaleur. Il faut généralement compter entre 1 et 3 forages pour chauffer une maison individuelle. Ce système occupe moins d'espace en surface que le captage horizontal, mais il est plus onéreux et requiert des démarches administratives plus complexes.
Captage Vertical sur Nappe Phréatique : Cette méthode est particulièrement efficace si le logement est situé à proximité d'une nappe d'eau souterraine. Elle repose sur le principe de la "boucle ouverte". Un premier forage, dit de "production", permet de capter l'eau de la nappe. Cette eau, dont la température est stable (environ 10-15°C), est acheminée vers un échangeur thermique qui transfère sa chaleur à un fluide caloporteur pour alimenter la pompe à chaleur. Après cet échange, l'eau est renvoyée dans la nappe via un second forage, dit de "réinjection". Ce système est très performant car l'eau des nappes phréatiques possède une température plus constante et souvent plus élevée que celle du sol en surface.
À mi-chemin entre les capteurs horizontaux et verticaux, les corbeilles géothermiques sont constituées de tubes en spirale enterrés à une profondeur de moins de 5 mètres. Elles offrent une solution compacte et peuvent être compatibles avec les systèmes de captage horizontal.
La pompe à chaleur géothermique peut être configurée de différentes manières, en fonction de la nature du fluide caloporteur et de la source de chaleur exploitée :
Dans ce système, le fluide frigorigène circule dans les capteurs enterrés dans le sol. L'eau du circuit de chauffage et l'eau chaude sanitaire (ECS) sont chauffées par l'échange de chaleur entre le fluide frigorigène et l'eau du circuit. Ce type de PAC était plus couramment commercialisé par le passé mais tend à être remplacé par des systèmes plus performants et écologiques.
Ce système, parfois appelé aquathermique ou hydrothermique, est particulièrement efficace. Il exploite la chaleur des nappes phréatiques, des lacs ou des cours d'eau. Il nécessite deux forages : un pour capter l'eau et un second pour la réinjecter. Cette PAC est reconnue pour ses rendements élevés et sa stabilité de performance, même par temps froid.
Ce système est le plus courant et le plus polyvalent. Il utilise un mélange d'eau et d'antigel (l'eau glycolée) comme fluide caloporteur circulant dans les capteurs enterrés (horizontaux ou verticaux). L'eau glycolée réchauffée transmet ensuite sa chaleur à l'eau du circuit de chauffage via un échangeur. Ce système est moins dépendant de la présence d'une nappe phréatique et offre une grande flexibilité d'installation.
Il est important de noter que les PAC utilisant davantage de fluide frigorigène sont de moins en moins commercialisées en raison des risques environnementaux liés aux fuites de ces gaz à effet de serre. Les systèmes modernes privilégient des fluides moins impactants pour l'environnement.
La performance d'une pompe à chaleur est généralement évaluée par son Coefficient de Performance (COP). Le COP représente le rapport entre l'énergie thermique produite et l'énergie électrique consommée. Par exemple, un COP de 5 signifie que pour 1 kWh d'électricité consommé, la PAC restitue 5 kWh de chaleur au bâtiment. Les COP des pompes à chaleur géothermiques sont généralement compris entre 3 et 7, offrant ainsi des économies d'énergie substantielles.
Les retours d'expérience de l'ADEME confirment cette efficacité : pour 1 kWh d'énergie électrique consommé par une PAC géothermique sur nappe, jusqu'à 5,5 kWh peuvent être restitués au bâtiment en mode chauffage. Cette performance élevée s'explique par la constance de la température de la source froide (le sous-sol ou la nappe), qui permet à la PAC de fonctionner de manière optimale, indépendamment des conditions climatiques extérieures.
Par ailleurs, les performances d'une PAC géothermique sont d'autant plus élevées que la différence entre la température de la source froide et la température du système de chauffage est faible. C'est pourquoi les systèmes de chauffage à basse température, comme les planchers chauffants ou les radiateurs basse température, sont particulièrement adaptés aux PAC géothermiques.
L'adoption d'une pompe à chaleur géothermique sur nappe présente de nombreux atouts, tant sur le plan économique qu'environnemental :
Économies d'Énergie et Financières : En utilisant une énergie gratuite et renouvelable, les coûts de chauffage et de climatisation sont considérablement réduits. Le COP élevé garantit une efficacité énergétique optimale, se traduisant par une facture énergétique allégée. Les économies réalisées peuvent permettre un retour sur investissement en 7 à 12 ans, voire moins selon les aides disponibles et les coûts d'exploitation.
Indépendance Énergétique : Les utilisateurs deviennent moins dépendants des fluctuations des prix des énergies fossiles (gaz, fioul).
Confort Thermique Optimal : La stabilité de la température de la source géothermique assure un confort thermique constant tout au long de l'année, que ce soit en mode chauffage ou rafraîchissement.
Respect de l'Environnement : La géothermie est une énergie propre qui contribue à la réduction des émissions de gaz à effet de serre et à la lutte contre le changement climatique. Elle diminue la dépendance aux combustibles fossiles.
Durabilité et Longévité : Les systèmes de pompes à chaleur géothermiques sont robustes et conçus pour durer. Avec un entretien approprié, leur durée de vie moyenne est estimée entre 20 et 25 ans, ce qui en fait un investissement rentable sur le long terme.
Polyvalence : Les PAC géothermiques peuvent assurer le chauffage, la production d'eau chaude sanitaire (ECS) et le rafraîchissement des bâtiments.
Malgré ses nombreux avantages, l'installation d'une pompe à chaleur géothermique sur nappe implique certaines contraintes et nécessite une planification rigoureuse :
Coût d'Investissement Initial Élevé : Le principal frein à l'adoption de la géothermie sur nappe réside dans son coût d'installation initial, qui est significativement plus élevé que celui des systèmes aérothermiques ou des chaudières traditionnelles. Ce coût s'explique notamment par la nécessité de réaliser des forages, dont le prix varie en fonction de la composition du sol et de la profondeur requise. Pour une installation, il faut compter un minimum de 20 000€, voire plus.
Nécessité d'un Espace Suffisant : Les systèmes de captage horizontal requièrent une surface de jardin conséquente. Bien que le captage vertical nécessite moins d'espace en surface, la présence des équipements et la réalisation des forages doivent être prises en compte.
Complexité Technique et Professionnalisme Requis : L'installation d'une PAC géothermique sur nappe est une opération complexe qui exige l'intervention de professionnels qualifiés et expérimentés. Un dimensionnement incorrect ou une mauvaise installation peut entraîner un fonctionnement médiocre, une diminution des économies attendues et même des conséquences environnementales ou de sécurité. Il est crucial de faire appel à des entreprises spécialisées, idéalement labellisées RGE QualiPAC pour bénéficier des aides financières.
Démarches Administratives : L'exploitation d'une pompe à chaleur géothermique sur nappe est soumise à un régime de déclaration ou d'autorisation administrative, en fonction de la zone géographique et de la réglementation relative à la Géothermie de Minime Importance. Cela peut impliquer des démarches auprès de la DRIRE (Direction Régionale de l'Industrie, de la Recherche et de l'Environnement) pour les captages sur nappe.
Maintenance Annuelle Qualifiée : Pour garantir la performance et la longévité du système, une maintenance annuelle par un professionnel qualifié est indispensable.
Adaptation du Bâtiment : Bien que les PAC géothermiques conviennent aux logements anciens comme aux constructions neuves, une bonne isolation du bâtiment est primordiale pour optimiser les performances et réduire la consommation électrique. Le type d'émetteurs de chaleur (radiateurs, planchers chauffants) a également un impact significatif sur l'efficacité du système.
Face à ces contraintes, le gouvernement et les collectivités encouragent l'installation de pompes à chaleur géothermiques par le biais de diverses aides financières. La prime CEE (Certificats d'Économie d'Énergie), MaPrimeRénov', ou encore l'Éco-prêt à taux zéro, peuvent considérablement réduire le reste à charge pour les particuliers. L'obtention de ces aides est souvent conditionnée à l'intervention d'un installateur certifié RGE QualiPAC.
Malgré un marché encore moins développé en France que celui des PAC aérothermiques, la géothermie de surface, et particulièrement la géothermie sur nappe, présente des perspectives de croissance importantes. Le potentiel de développement est considérable, notamment dans le cadre des politiques visant à accélérer la production d'énergies renouvelables et à réduire la dépendance aux énergies fossiles. Les communes et les collectivités ont un rôle majeur à jouer en facilitant l'accès à l'information, en accompagnant les projets et en mettant en place des outils d'aide à la décision tels que des cadastres géothermiques.
La pompe à chaleur géothermique sur nappe s'affirme comme une solution de chauffage et de rafraîchissement performante, écologique et économique à long terme. Bien que l'investissement initial soit conséquent, les économies d'énergie substantielles, le confort durable et les aides financières disponibles en font une option de plus en plus attractive pour les propriétaires soucieux de leur empreinte environnementale et de leur budget. La clé du succès réside dans une étude de faisabilité approfondie, le choix de professionnels qualifiés et une maintenance rigoureuse, garantissant ainsi l'exploitation optimale de cette ressource énergétique précieuse et inépuisable qu'est la chaleur de la Terre.
