Le confort thermique au sein d'un logement est une préoccupation majeure, et le plancher chauffant s'est imposé comme une solution de chauffage efficace et discrète. Cependant, pour exploiter pleinement son potentiel et garantir une température homogène et agréable dans chaque espace, une régulation adaptée est indispensable. Cet article explore les principes et les solutions pour la régulation d'un plancher chauffant par pièce, en se concentrant particulièrement sur l'utilisation des vannes 3 voies motorisées, une technologie clé pour une gestion précise et personnalisée de la température.
Au cœur de nombreux systèmes de chauffage modernes, la vanne 3 voies motorisée joue un rôle crucial dans la distribution et le contrôle de la température des fluides. Contrairement aux vannes manuelles, une vanne motorisée est équipée d'un actionneur, un dispositif qui permet de contrôler automatiquement sa position. Cet actionneur, qu'il soit électrique, pneumatique ou hydraulique, permet de télécommander la vanne et d'automatiser son fonctionnement.

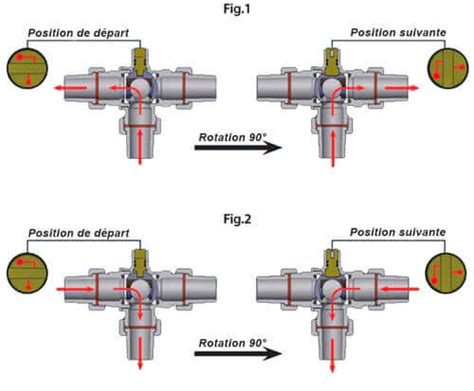

Le schéma de fonctionnement d'une vanne 3 voies motorisée repose sur la régulation du flux du fluide entre trois ports : un port d'entrée et deux ports de sortie. Cette configuration permet à la vanne d'avoir deux fonctions principales : soit mélanger deux flux de fluide en un seul, soit diviser un flux en deux flux distincts. L'actionneur, piloté par un système d'automatisation, ajuste précisément la position de la vanne. Cette modulation permet de gérer de manière dynamique la température et la pression au sein du système. Par exemple, dans les installations de chauffage par le sol, la vanne peut ajuster les proportions de mélange entre l'eau chaude de retour et l'eau froide d'alimentation afin de maintenir une température constante et optimale dans le circuit.
Les vannes 3 voies motorisées sont particulièrement adaptées aux systèmes de chauffage et de refroidissement, et leur automatisation offre des avantages significatifs. Parmi ceux-ci, on retrouve une régulation précise du débit, un contrôle à distance, des économies d'énergie substantielles, une durabilité accrue du système, et une grande adaptabilité aux conditions changeantes.

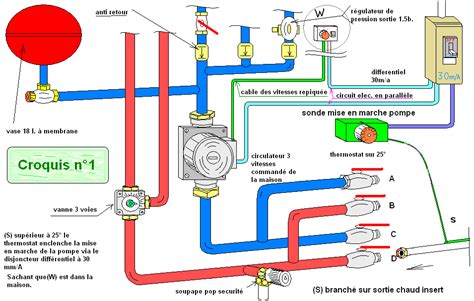

L'installation d'un plancher chauffant, même dans une pièce de petite taille comme 10 m², bien isolée et alimentée par des sources d'énergie renouvelables comme le solaire, nécessite une régulation fine pour optimiser le confort. Dans ce contexte, la vanne 3 voies motorisée trouve toute sa pertinence. Elle permet de gérer le débit d'eau chaude circulant dans les tuyaux du plancher, assurant ainsi que la température de la pièce reste dans la plage souhaitée.
Il est important de distinguer "robinet" et "mélangeur". Les vannes 3 voies motorisées sont souvent utilisées comme mélangeurs, où elles régulent la température de départ en mélangeant l'eau chaude de l'alimentation avec l'eau de retour. Ce mélange permet d'obtenir une température optimale pour le chauffage, évitant ainsi la surchauffe des circuits ou un apport calorifique insuffisant.
Dans le cas d'une alimentation exclusivement solaire puisée dans un ballon de 300 litres, la régulation devient encore plus critique. La température de l'eau disponible peut varier en fonction de l'ensoleillement. Une vanne 3 voies motorisée, pilotée par des sondes de température (intérieure et extérieure), peut ajuster le débit d'eau en conséquence pour maintenir une température ambiante stable, même lorsque la température de l'eau d'alimentation fluctue.
La régulation d'un plancher chauffant par pièce peut être abordée de différentes manières, allant de solutions plus simples à des systèmes plus sophistiqués.
Certains utilisateurs ont eu recours à des vannes thermostatiques classiques de radiateur, équipées de sondes d'ambiance déportées (capillaire + bulbe). Ces systèmes, bien que moins précis qu'une vanne motorisée, peuvent être une solution empirique pour réguler le débit d'eau dans des collecteurs de plancher chauffant. L'idée est que la sonde d'ambiance mesure la température de l'air et ajuste le débit d'eau en fonction. Cependant, il est important de noter que ces vannes agissent sur le débit d'eau en fonction de la température de l'air ambiant autour de la tête de la vanne, et non directement sur la température du fluide circulant.
Une question pertinente se pose alors : existe-t-il des vannes thermostatiques agissant à partir de la température du fluide circulant ? La réponse est oui, mais leur intégration dans un système de plancher chauffant peut être plus complexe que l'utilisation de vannes traditionnelles. L'avantage d'une vanne thermostatique à sonde déportée réside dans la possibilité de prendre en compte la température de l'eau et son impact sur la température ambiante, même si le réglage reste empirique.
Il est également essentiel de considérer la présence d'un aquastat de sécurité. Même avec une vanne thermostatique "eau", un aquastat reste indispensable pour prévenir tout risque en cas de panne de la vanne.
Pour une régulation plus précise et performante, les vannes 3 voies motorisées sont la solution privilégiée. Elles peuvent être pilotées par divers systèmes de contrôle :
Régulateurs Climatiques Intégrés : Des dispositifs comme l'AHD20 sont des régulateurs/moteurs compacts qui s'installent directement sur une vanne 3 voies. Ils permettent de travailler avec une sonde extérieure (loi d'eau) et peuvent également être connectés à des thermostats d'ambiance filaires ou radio. Ces régulateurs offrent une interface intuitive pour le réglage et peuvent gérer la limitation de puissance du circuit de chauffage.
Systèmes DIY avec Microcontrôleurs : Pour les bricoleurs avertis, il est possible de piloter une vanne 3 voies avec un microcontrôleur tel qu'un Arduino. En asservissant le microcontrôleur avec un capteur de température (par exemple, un capteur Fibaro), un algorithme de régulation PID (Proportionnel-Intégral-Dérivé) peut être implémenté. Cette approche offre une flexibilité maximale et permet une adaptation fine aux spécificités de l'installation. Le PID est particulièrement utile pour gérer l'inertie du plancher chauffant, assurant ainsi des ajustements progressifs et stables de la température.
L'installation et la régulation d'un plancher chauffant avec une vanne 3 voies peuvent présenter certains défis :
Choix de la Vanne et de l'Actionneur : Il est crucial de choisir une vanne 3 voies et un actionneur adaptés aux besoins du système. Les paramètres à prendre en compte incluent la taille de la vanne, le type d'actionneur (électrique, pneumatique, hydraulique), la pression de service, la plage de température et le matériau de fabrication. Les actionneurs électriques sont les plus courants pour les applications résidentielles en raison de leur précision et de leur facilité d'intégration.
Raccordement Précis : Le raccordement de la vanne 3 voies motorisée doit être effectué avec rigueur, en suivant le schéma hydraulique du système. Un raccordement incorrect peut compromettre le bon fonctionnement de l'ensemble de l'installation. L'actionneur doit être correctement relié au système d'automatisation, avec une attention particulière aux câbles d'alimentation et de signalisation pour les actionneurs électriques.
Configuration et Paramétrage : La programmation du régulateur est une étape critique. Une mauvaise configuration, par exemple un mauvais réglage des fins de course du servomoteur ou une mauvaise interprétation des données des sondes, peut entraîner des dysfonctionnements. Il est essentiel de vérifier que le sens d'ouverture de la vanne est correctement configuré et que les sondes de température (départ, retour, ambiante, extérieure) sont correctement placées et raccordées. Une consigne de température de départ anormalement basse (par exemple, 4°C) peut indiquer un problème de configuration, de sondes ou un dysfonctionnement du régulateur.
Inertie du Plancher Chauffant : Le plancher chauffant possède une grande inertie thermique. Cela signifie que les changements de température ne sont pas immédiats. Une régulation trop réactive ou mal paramétrée peut entraîner des oscillations de température inconfortables. L'utilisation d'un régulateur PID est fortement recommandée pour gérer cette inertie de manière efficace.
Coût de l'Énergie : Face à l'augmentation des coûts de l'énergie, optimiser le fonctionnement du système de chauffage est devenu une priorité. Une régulation précise et une gestion intelligente des vannes 3 voies contribuent significativement à réduire la consommation énergétique tout en maintenant un confort thermique optimal.
En conclusion, la régulation d'un plancher chauffant par pièce, particulièrement avec l'utilisation d'une vanne 3 voies motorisée, offre une solution performante pour optimiser le confort thermique et réaliser des économies d'énergie. Qu'il s'agisse de systèmes intégrés, de solutions DIY ou d'intégration dans une domotique avancée, le choix judicieux des composants et une configuration méticuleuse sont les clés d'une installation réussie.
